LTC3128升降压带均衡超级电容充电芯片

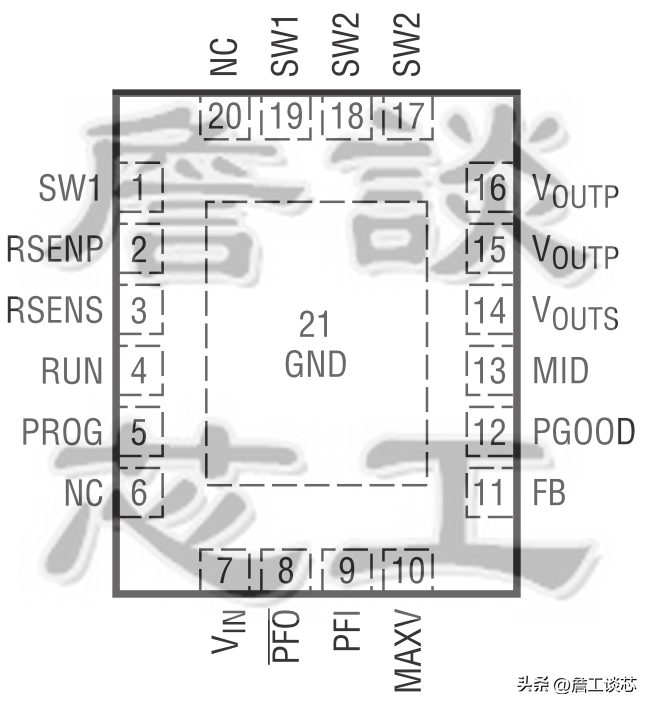

本文介绍一颗带主动均衡的升降压超级电容充电芯片，为一颗TQFN20-4*5封装，引脚定义如下图所示。

超级电容充电芯片管脚

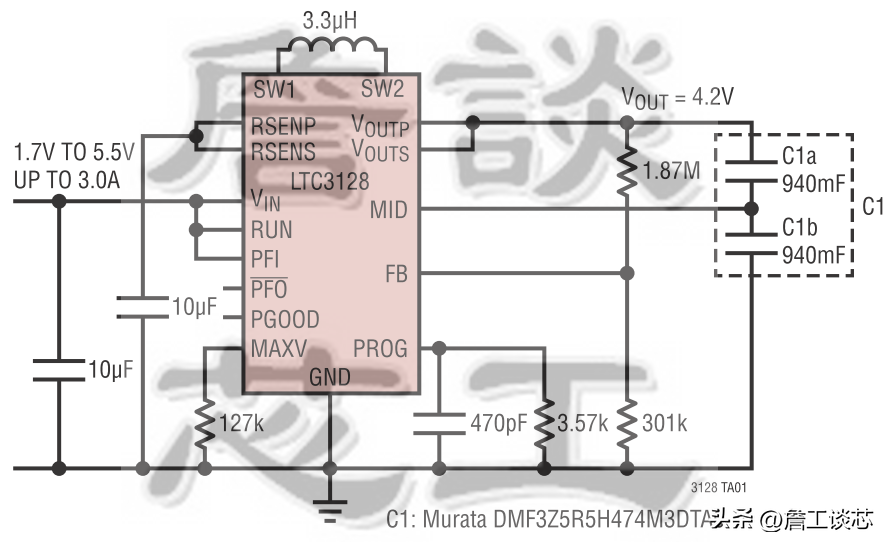

主动均衡超级电容升降压充电芯片应用线路如下所示，芯片采平均电流模式控制，从VIN管脚提供能量，并经由SW1与SW2间的电感做能量储存与释放，再流经VOUTP提供电流对C1a与C1b超级电容做充电；一旦两颗电容存在压差且充饱电或任一颗电容过压时，芯片暂停充电并启动主动均衡，此时电容中心点MID管脚内部连接到SW1，并透过MID(SW1)、电感、SW2及VOUTP采用升压或降压的方式，将能量高的电容能量搬到能量低的电容，以达到均衡效果。

主动均衡超级电容升降压充电芯片应用线路

充电控制

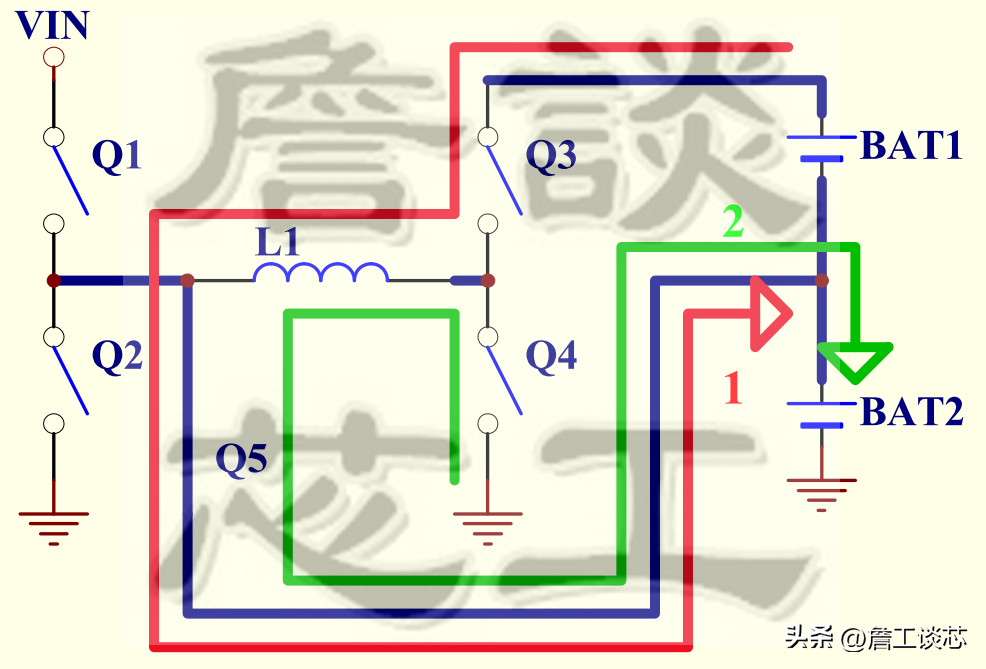

芯片采1.2MHz开关频率，恒定输入电流控制Q1~Q4 MOSFET对电容做充电，如下图所示，此时Q5关闭，并限制电感最大峰值电流6.5A，最大总电压调节在FB=0.58V，一旦单颗电容电压超过MAXV设置的过压时暂停充电并启动均衡。

芯片采用连续开关算法，当输入电压远大于输出电压时，芯片工作在降压模式，Q2、Q4保持着最小5%的占空比；当输出电压低于1.5V时，Q3常通、Q4常关；随着输入电压的降低，Q3、Q4开始开关并工作在升压模式，当输出电压低于1.5V时，仅调变Q3以获得较好的效率。

升降压充电与主动均衡拓朴

均衡控制

当MID脚中点电压超过1.2V，且输出电压调节在FB电压或单颗电压超过MAXV设置电压时，LTC3128进入均衡模式，当压差超过60mV时启动均衡，并有60mV均衡完成的滞环电压去关闭均衡。

降压均衡

均衡时导通Q5开关并调节Q3与Q4占空比达到均衡控制；当BAT1电压大于BAT2电压时，执行降压均衡，如下图所示；Q3导通此时BAT1对电感储能电流线性增加，当电感电流达到400mA时Q3关闭Q4导通，此时电感对BAT2释能电流线性减少，直到电流下降到50mA时，Q4关闭Q3再次导通周而复始的开关工作。

降压均衡

升压均衡

均衡时导通Q5开关并调节Q3与Q4占空比达到均衡控制；当BAT2电压大于BAT1电压时，执行升压均衡，如下图所示；Q4导通此时BAT2对电感储能电流线性增加，当电感电流达到400mA时Q4关闭Q3导通，此时电感对BAT1释能电流线性减少，直到电流下降到50mA时，Q3关闭Q4再次导通周而复始的开关工作。

升压均衡

均衡时，开关调变限制了电流上下限值(迟滞电流模式)，同时电感大小影响了电流的斜率，进而影响了均衡时的开关频率，其电感量与频率的关系式如下所示

均衡频率公式
