我们为何会“芯”痛？一文详解芯片基本概念

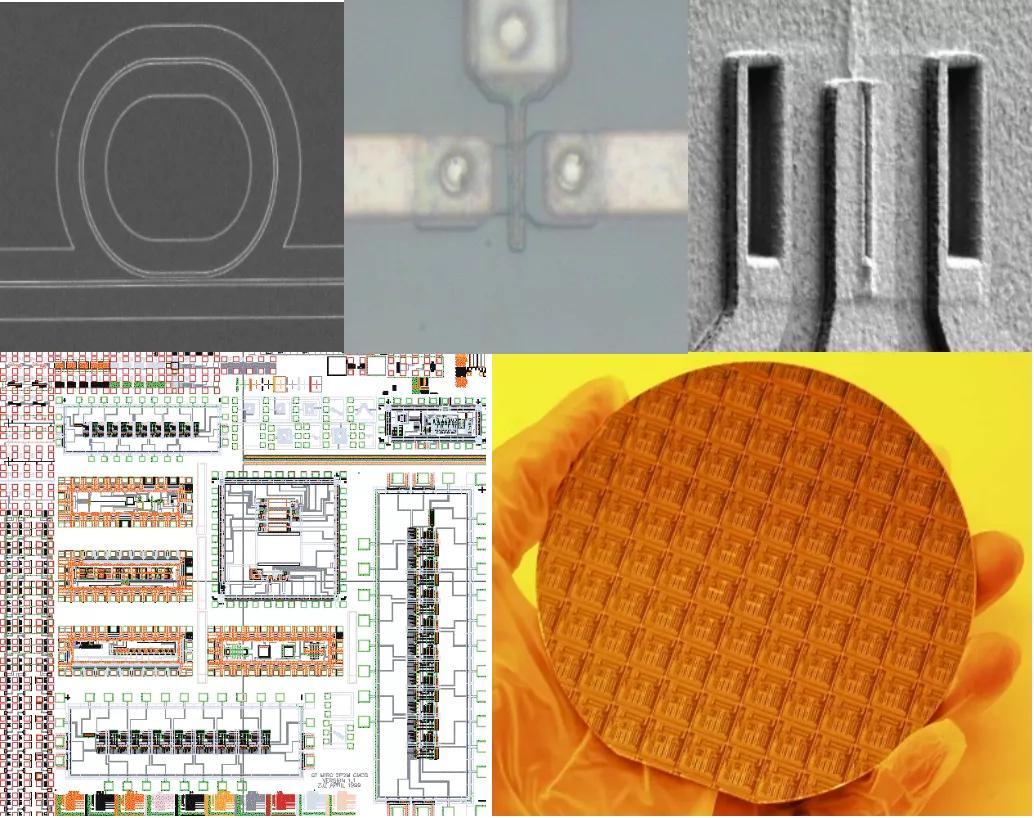

硅基光电子芯片是目前半导体芯片发展的最高级阶段。本图由作者提供。

电子和光子在半导体中独立运作或者相互作用奠定了不同芯片的基础。芯片不仅扮演了现代产业心脏的角色，也给人类社会带来了各种各样的机会。对这些芯片的了解程度决定了把握这些机会的能力。心痛可能导致休克，甚至死亡；“芯” 痛则可能导致产业停滞，甚至消亡。

本文通过四个简单的概念，介绍四种不同的芯片。希望这些基本知识能够被引伸到对芯片技术以及与之相关的社会发展问题的一个全新了解。以便从基础创新，人才培养，到产业布局，都能够尊重科技发展的自然规律，依靠扎扎实实地耕耘和适当的资源配置，高效率地获得核心芯片，不再 “芯” 痛。

撰文 | 周治平

● 　● 　●

芯片是一个既熟悉又生疏的话题。我们每个人都听说过芯片，而且每天都要跟芯片打交道。特别是最近，除了科研院所，政府机关，资本市场在认真对待以外，在商店里，火车上，猪肉店，水泥厂也有人在讨论芯片，有的还打算去创业造芯片。然而，绝大多数人都没有真正见过芯片长什么样，更不用说了解它们的工作原理并区分不同的芯片了。

大约在60多年前，人们就开始在硅片上进行芯片加工了。当时的芯片非常简单，有的只有一个晶体管，但是已经展现出在尺寸、能耗、和价格方面超越电子管的巨大优势。那个时代叫晶体管时代。

然后到了大家熟悉的集成电路时代，经过光电子时代，又到了现在这个大家生疏的硅基光电子时代。这些不同的时代实际上是借助了半导体芯片的发展而实现更迭的。

正如人体心脏的主要功能是推动血液流动，向其他器官、组织提供充足的血流量，以维持它们正常的代谢和功能一样，在今天的信息社会里，半导体芯片担负着处理信息，并且向各行各业各个角落传递信息的功能。芯片功能的强弱决定了信息社会的强弱。缺乏核心芯片引起的“芯”痛则可能导致信息社会停滞，甚至消亡。

01 四个概念

要想真正地了解芯片，第一步就是把下面的四个基本概念弄清楚。什么是电子？什么是光子？什么是光谱？什么是半导体？这些名词听起来好像非常的玄，但实际上非常好理解。

电子和光子都是构成物质的基本粒子。大量电子形成的电流，通过金属导线传输；大量光子形成光束通过光波导传播。不同的是，电子和电子之间可以相互作用：两束电流相交将形成短路，合为一体；光子之间的相互作用就不那么容易了：两束光相交叉以后，仍然各走各的路。

光谱是光子的特征，表达光子的不同频率分布。可以分别携带不同的信息。因此，在一根电线里只可以传输一路信号；而在一根光波导里则可以同时传输许多路不同的信号，使通信容量和速度大大地增加。

半导体指常温下导电性能介于导体与绝缘体之间的材料。常见的半导体有硅、锗、砷化镓、磷化铟等，硅是各种半导体中，在商业应用上最为成功的一种。

在半导体晶体中，人为地掺入特定的杂质元素，使其导电性能可控，这一特性使半导体成为制造电子芯片的最佳材料。

半导体中电子和光子拥有强烈的相互作用：加电可以发光；光照可以发电。它们是光电子芯片的基础。

02 四种芯片

迄今为止，四种不同的芯片都是在半导体材料上发展起来的，也可以被叫做半导体芯片。它们是依赖电子、光子、或者光电相互作用，决定了它们的特征和用途。

自从1897年汤姆森证实电子的存在以来, 电子经历了电真空时代（1905），晶体管时代（1947），来到了集成电路（1958）时代。所谓的集成电路也就是电子芯片的一种，就是我们大家每天都听说的，每天都在用的IC芯片。集成电路主要以硅为材料，它的一个重要特征就是仅仅只利用电子来作为信息载体。

借助于摩尔定律的推动以及芯片公司和仪器设备公司的努力，电子产业目前已经成为了全球经济不可分割的一部分。

光子这个名称是在1927年才被人们所认可。经历了空间光学时代和集成光学时代，专家学者们在30多年以后，借用了电子学发展的路径，利用类似的技术和方法，将大型的光学元器件集成到了一个小小的基片上，形成了光子芯片。光子芯片的重要特征就是仅仅利用光子作为信息载体，不需要电子的参与。

由于光子之间的相互作用非常微弱，无法形成低成本、低能耗的功能器件，产业规模受限到基本上没有。因此，目前光子芯片的研发重点主要聚焦在基础研究，而不是产业发展。

前面讲到的两个芯片，都有自己非常严重的局限性。比如电子芯片，由于受到电子本身在半导体内运动速度的限制，它的主频只有几个GHz。而光子芯片，由于光子本身的弱相互作用，基本上也就是一个无源器件，功能非常受限。

为了解决上述问题，人们自然而然地就想到了将光子和电子结合起来。实际上正是人们在研究光子的过程中，发现它与电子有密不可分的关系：半导体材料可以通过吸收光子而产生电子，也可以通过电子的湮灭而发射光子。由此开启了光电子学的研究，并发明了激光器和光探测器——最简单的光电子芯片。光电子芯片的时代始于上世纪70年代。为了获得更强的光电效应，早期的光电子芯片基本上都是在砷化镓、磷化铟材料上制作的。但是，这些材料既难于加工，也很难做成像硅单晶那么大的尺寸。因此用它来制作的光电子芯片成本很高，且由于集成度不高，功能非常单一。

光电子芯片的出现，给了通信行业，特别是光通信行业，一个高速发展的机会。由于高性能激光器、掺铒光放大器、波分复用器的出现，通信系统不仅由电缆传输切换到光纤传输，而且从单线单路发展到单线多路，大大地提升了通信系统的传输速率和通量，降低了成本，使许多家庭感受到了光纤到户的好处，为即将到来的大数据时代奠定了基础。

通过对上述三种芯片的介绍可以发现：由于电子和光子的固有特性不一样，他们在产业应用方面的发展也是完全不同的。

电子之间有强相互作用，因此形成了 “电子产业”；光子之间基本上没有互动，也就无法形成自己的产业。

而目前与光子相关的产品，除了光波导，基本上都是光电共同作用的产物。“光电产业” 也已经广泛进入消费市场。

“光子产业” 只是个概念，根本无法进入消费市场，除非把“光电产业”改名为 “光子产业”。

纵观半导体芯片的发展历史，电子芯片/集成电路、光子芯片、光电子芯片都仅仅只是其中的一个特殊阶段。而半导体芯片目前的发展趋势就是将它们有机地统一集成到硅衬底上，形成一个崭新的 “硅基光电子芯片”。

众所周知，指导微电子发展的 “摩尔定律” 基本失效，集成电路芯片的发展趋于饱和。在另一方面，由于大数据、云计算、物联网的发展，信息高速公路体系中各层分支线路上的数据流量也大大增加。为了提高芯片的速度，美国等发达国家和地区的科学家在90年代中期就提出了光互连的概念，使 “光进铜退” 延伸到了芯片内部。他们使用与硅基集成电路技术兼容的技术和方法，将微纳米级的光子、电子、及光电子器件集成在同一硅衬底上，形成硅基光电子芯片。

说的通俗一点，就是为了应对人们对数据流量需求的不断增长，而电子芯片无能为力的情况下，将光子加入到目前的硅基集成电路中间去，形成一个既快速又便宜的新型大规模光电集成芯片。

IBM、英特尔、台积电、格罗方德、思科、Acacia等多家大型公司已经对硅基光电子芯片进行了商业化的批量生产，而且以硅基光电子芯片为核心的光模块也在数据中心和通信系统中获得了大量应用，硅基光电子产业链已经形成。

硅基光电子芯片可以在算力、能耗、成本、尺寸方面带来极大的优势。人们预期，它不仅可以支撑大数据时代的通信设备、数据中心、超级计算、物联传感、人工智能等产业，更有可能在不久的将来进入消费市场。

03 如何不再 “芯” 痛？

人们对电子、光子的了解，对由此产生的技术时代的更迭，导致了信息社会的出现及发展。而信息社会对小巧、廉价、低能耗器件和系统的偏爱催生了各种各样的半导体芯片。

最早出现的电子芯片，或者说，集成电路得益于硅材料和CMOS器件的完美结合，具有尺寸小，成本低，集成度高的优点，目前已经是全球经济不可分割的一部分，也已经成为传统产业，其发展速度也饱和趋缓。

光子芯片利用光子作为信息载体。由于光子之间的相互作用非常微弱，无法形成低成本、低能耗的功能器件，也就无法形成自己的产业。

光电子芯片注重光子与电子之间的相互作用，拥有多通道，大带宽，高速率的特点，是支撑高速通信的关键技术。但由于是在砷化镓、磷化铟材料上制作，因此，很难做到低成本和高集成度。

硅基光电子芯片是目前半导体芯片发展的最高级阶段。是将上述三种芯片中的基本元素在硅衬底上异质集成而获得的一款大规模光电集成芯片。被公认为是后摩尔时代的核心技术，大数据时代的基石。

作为宇宙万物中的一员，芯片也是遵循着自然规律、分阶段、循序渐进地形成和发展的。特别地，芯片乃人智精气之汇聚，是人们对前沿科学技术进行长期研究与开发而凝练出来的一件艺术品，不是利用大量的金钱就能在短时间内获得的低门栏产品。

特定阶段的芯片都会扮演特定的角色，都有它的优点和不足。

在当今这个以大数据、人工智能为特点的信息社会，单纯的电子芯片/集成电路已经不能够满足在数据传输和处理方面的需要，更不能带来更上一层楼的时代更迭。

单纯地强调光子的多路传输特点、光子芯片的概念，不仅不会做大光子产业，还有可能把 “强化国家战略科技力量” 的努力引入歧途。

脱离电子芯片的基础，忽略光子与电子之间的相互作用，而把硅基光电子芯片当作光子芯片来研究，那是想要建造空中楼阁；而没有一定的电子芯片制造条件和产业积累，那也是造不出先进的硅基光电子芯片的。

硅基光电子芯片是建立在电子芯片的基础上的。它不仅可以替代部分的高端集成电路，而且可以开辟一些新的应用领域，正在形成一个比集成电路产业更大的硅基光电子产业。

唯有真正了解芯片，了解芯片的发展过程，了解芯片发展的不同阶段，从基础创新、人才培养、到产业布局，都尊重芯片发展的自然规律，依靠扎扎实实地耕耘和适当的资源配置，才能高效率地获得核心芯片，不再 “芯” 痛。

2020.12.22 于北京中关园

本文由知识分子和中国激光微信公众号联合发布。

作者简介

周治平，乔治亚理工学院博士，北京大学教授。OSA Fellow, SPIE Fellow, IET Fellow；中国光学学会荣誉理事，中国光学工程学会常务理事；Photonics Research创刊主编。亲身参与、见证了中国微电子产业的早期发展、中期努力、以及目前的缺“芯”之痛；深入研究过光电子技术在加工、娱乐、传感、通信、计算、人工智能等领域的应用；针对微纳光电子集成技术，发表论文、书籍章节、专利、特邀报告600余篇/次，指导中外学生逾百名。编著国内第一本《硅基光电子学》，定义它为利用硅基集成电路工艺和方法，将光子、电子、及光电子器件大规模异质集成在同一硅基芯片上的一项崭新技术，是将光子学、电子学、光电子学、通信技术统一在硅衬底上的一门交叉学科。

「硬见小百科」芯片是什么详解

大家都是电子行业的人，对芯片，对各种封装都了解不少，但是你知道一个芯片是怎样设计出来的么？你又知道设计出来的芯片是怎么生产出来的么？看完这篇文章你就有大概的了解。

复杂繁琐的芯片设计流程

芯片制造的过程就如同用乐高盖房子一样，先有晶圆作为地基，再层层往上叠的芯片制造流程后，就可产出必要的 IC 芯片（这些会在后面介绍）。然而，没有设计图，拥有再强制造能力都没有用，因此，建筑师的角色相当重要。但是 IC 设计中的建筑师究竟是谁呢？ 本文接下来要针对 IC 设计做介绍。

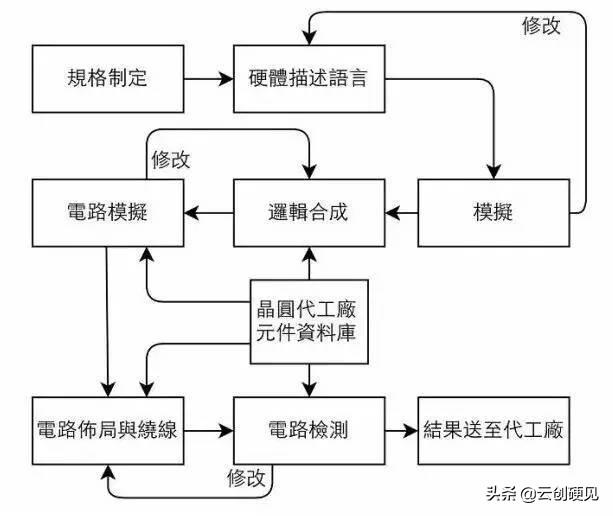

在 IC 生产流程中，IC 多由专业 IC 设计公司进行规划、设计，像是联发科、高通、Intel 等知名大厂，都自行设计各自的 IC 芯片，提供不同规格、效能的芯片给下游厂商选择。因为 IC 是由各厂自行设计，所以 IC 设计十分仰赖工程师的技术，工程师的素质影响着一间企业的价值。然而，工程师们在设计一颗 IC 芯片时，究竟有那些步骤？ 设计流程可以简单分成如下。

设计第一步，订定目标

在 IC 设计中，最重要的步骤就是规格制定。 这个步骤就像是在设计建筑前，先决定要几间房间、浴室，有什么建筑法规需要遵守，在确定好所有的功能之后在进行设计，这样才不用再花额外的时间进行后续修改。IC 设计也需要经过类似的步骤，才能确保设计出来的芯片不会有任何差错。

规格制定的第一步便是确定 IC 的目的、效能为何，对大方向做设定。 接着是察看有哪些协定要符合，像无线网卡的芯片就需要符合 IEEE 802.11 等规範，不然，这芯片将无法和市面上的产品相容，使它无法和其他设备连线。最后则是确立这颗 IC 的实作方法，将不同功能分配成不同的单元，并确立不同单元间连结的方法，如此便完成规格的制定。

设计完规格后，接着就是设计芯片的细节了。 这个步骤就像初步记下建筑的规画，将整体轮廓描绘出来，方便后续制图。在 IC 芯片中，便是使用硬体描述语言（HDL）将电路描写出来。常使用的 HDL 有 Verilog、VHDL 等，藉由程式码便可轻易地将一颗 IC 地功能表达出来。接着就是检查程式功能的正确性并持续修改，直到它满足期望的功能为止。

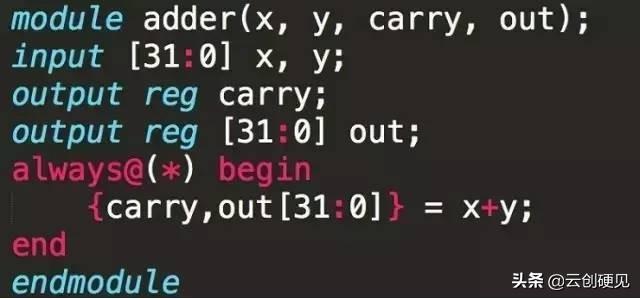

▲ 32 bits 加法器的 Verilog 范例。

有了电脑，事情都变得容易

有了完整规画后，接下来便是画出平面的设计蓝图。 在 IC 设计中，逻辑合成这个步骤便是将确定无误的 HDL code，放入电子设计自动化工具（EDA tool），让电脑将 HDL code 转换成逻辑电路，产生如下的电路图。之后，反覆的确定此逻辑闸设计图是否符合规格并修改，直到功能正确为止。

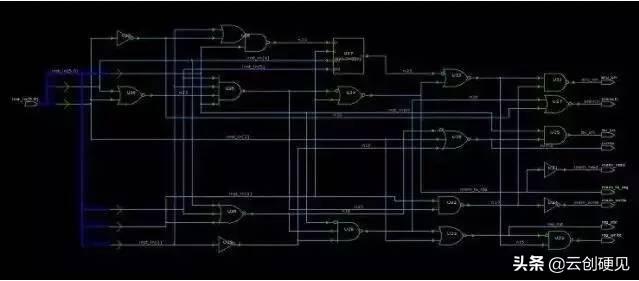

▲控制单元合成后的结果。

最后，将合成完的程式码再放入另一套 EDA tool，进行电路布局与绕线（Place And Route）。 在经过不断的检测后，便会形成如下的电路图。图中可以看到蓝、红、绿、黄等不同颜色，每种不同的颜色就代表着一张光罩。至于光罩究竟要如何运用呢？

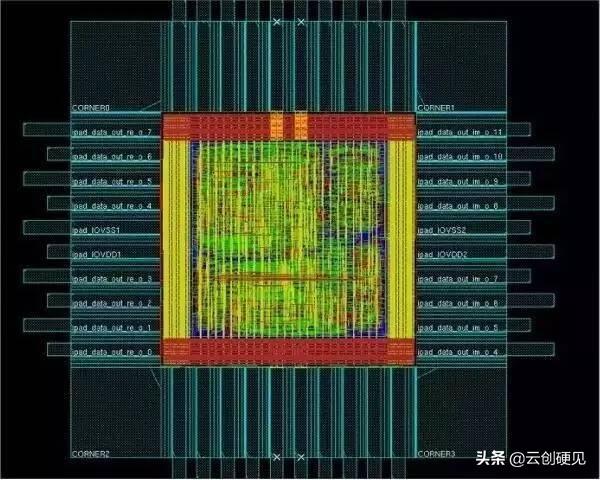

▲常用的演算芯片- FFT 芯片，完成电路布局与绕线的结果。

层层光罩，叠起一颗芯片

首先，目前已经知道一颗 IC 会产生多张的光罩，这些光罩有上下层的分别，每层有各自的任务。 下图为简单的光罩例子，以积体电路中最基本的元件 CMOS 为範例，CMOS 全名为互补式金属氧化物半导体（Complementary metal–oxide–semiconductor），也就是将 NMOS 和 PMOS 两者做结合，形成 CMOS。至于什么是金属氧化物半导体（MOS）？这种在芯片中广泛使用的元件比较难说明，一般读者也较难弄清，在这裡就不多加细究。

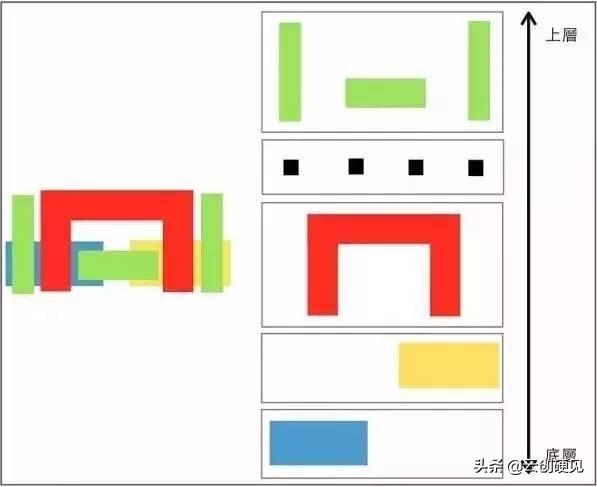

下图中，左边就是经过电路布局与绕线后形成的电路图，在前面已经知道每种颜色便代表一张光罩。右边则是将每张光罩摊开的样子。制作是，便由底层开始，依循上一篇 IC 芯片的制造中所提的方法，逐层制作，最后便会产生期望的芯片了。

至此 ，对于 IC 设计应该有初步的了解，整体看来就很清楚 IC 设计是一门非常复杂的专业，也多亏了电脑辅助软体的成熟，让 IC 设计得以加速。IC 设计厂十分依赖工程师的智慧，这里所述的每个步骤都有其专门的知识， 皆可独立成多门专业的课程，像是撰写硬体描述语言就不单纯的只需要熟悉程式语言，还需要了解逻辑电路是如何运作、如何将所需的演算法转换成程式、合成软体是如何将程式转换成逻辑闸等问题。

其中主要半导体设计公司有英特尔、高通、博通、英伟达、美满、赛灵思、Altera、联发科、海思、展讯、中兴微电子、华大、大唐、智芯、敦泰、士兰、中星、格科等。

什么是晶圆？

在半导体的新闻中，总是会提到以尺寸标示的晶圆厂，如 8 寸或是 12 寸晶圆厂，然而，所谓的晶圆到底是什么东西？其中 8 寸指的是什么部分？要产出大尺寸的晶圆制造又有什么难度呢？ 以下将逐步介绍半导体最重要的基础——「晶圆」到底是什么。

晶圆（wafer），是制造各式电脑芯片的基础。 我们可以将芯片制造比拟成用乐高积木盖房子，藉由一层又一层的堆叠，完成自己期望的造型（也就是各式芯片）。然而，如果没有良好的地基，盖出来的房子就会歪来歪去，不合自己所意，为了做出完美的房子，便需要一个平稳的基板。对芯片制造来说，这个基板就是接下来将描述的晶圆。

（Souse：Flickr/Jonathan Stewart CC BY 2.0）

首先，先回想一下小时候在玩乐高积木时，积木的表面都会有一个一个小小圆型的凸出物，藉由这个构造，我们可将两块积木稳固的叠在一起，且不需使用胶水。芯片制造，也是以类似这样的方式，将后续添加的原子和基板固定在一起。因此，我们需要寻找表面整齐的基板，以满足后续制造所需的条件。

在固体材料中，有一种特殊的晶体结构──单晶（Monocrystalline）。 它具有原子一个接着一个紧密排列在一起的特性，可以形成一个平整的原子表层。因此，采用单晶做成晶圆，便可以满足以上的需求。然而，该如何产生这样的材料呢，主要有二个步骤，分别为纯化以及拉晶，之后便能完成这样的材料。

如何制造单晶的晶圆

纯化分成两个阶段，第一步是冶金级纯化， 此一过程主要是加入碳，以氧化还原的方式，将氧化硅转换成 98% 以上纯度的硅。大部份的金属提炼，像是铁或铜等金属，皆是采用这样的方式获得足够纯度的金属。但是，98% 对于芯片制造来说依旧不够，仍需要进一步提升。因此，将再进一步采用西门子制程（Siemens process）作纯化，如此，将获得半导体制程所需的高纯度多晶硅。

▲硅柱制造流程（Source：Wikipedia）

接着，就是拉晶的步骤。首先，将前面所获得的高纯度多晶硅融化，形成液态的硅。之后，以单晶的硅种（seed）和液体表面接触，一边旋转一边缓慢的向上拉起。至于为何需要单晶的硅种，是因为硅原子排列就和人排队一样，会需要排头让后来的人该如何正确的排列，硅种便是重要的排头，让后来的原子知道该如何排队。最后，待离开液面的硅原子凝固后，排列整齐的单晶硅柱便完成了。

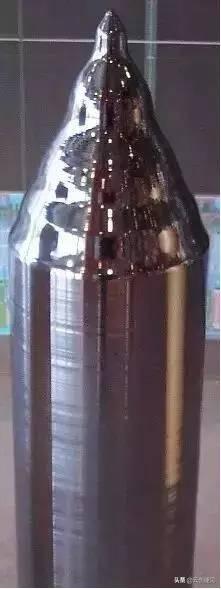

▲单晶硅柱（Souse：Wikipedia）

然而，8寸、12寸又代表什么东西呢？ 他指的是我们产生的晶柱，长得像铅笔笔桿的部分，表面经过处理并切成薄圆片后的直径。至于制造大尺寸晶圆又有什么难度呢？如前面所说，晶柱的制作过程就像是在做棉花糖一样，一边旋转一边成型。有制作过棉花糖的话，应该都知道要做出大而且扎实的棉花糖是相当困难的，而拉晶的过程也是一样，旋转拉起的速度以及温度的控制都会影响到晶柱的品质。也因此，尺寸愈大时，拉晶对速度与温度的要求就更高，因此要做出高品质 12 寸晶圆的难度就比 8 寸晶圆还来得高。

只是，一整条的硅柱并无法做成芯片制造的基板，为了产生一片一片的硅晶圆，接着需要以钻石刀将硅晶柱横向切成圆片，圆片再经由抛光便可形成芯片制造所需的硅晶圆。经过这么多步骤，芯片基板的制造便大功告成，下一步便是堆叠房子的步骤，也就是芯片制造。至于该如何制作芯片呢？

层层堆叠打造的芯片

在介绍过硅晶圆是什么东西后，同时，也知道制造 IC 芯片就像是用乐高积木盖房子一样，藉由一层又一层的堆叠，创造自己所期望的造型。然而，盖房子有相当多的步骤，IC 制造也是一样，制造 IC 究竟有哪些步骤？ 本文将将就 IC 芯片制造的流程做介绍。

在开始前，我们要先认识 IC 芯片是什么。 IC，全名积体电路（Integrated Circuit），由它的命名可知它是将设计好的电路，以堆叠的方式组合起来。藉由这个方法，我们可以减少连接电路时所需耗费的面积。下图为 IC 电路的 3D 图，从图中可以看出它的结构就像房子的樑和柱，一层一层堆叠，这也就是为何会将 IC 制造比拟成盖房子。

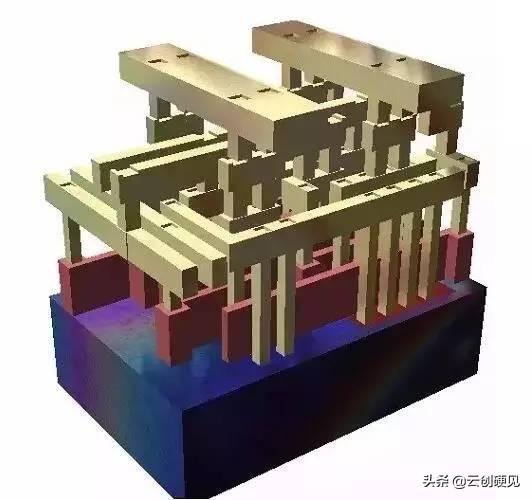

▲ IC 芯片的 3D 剖面图。（Source：Wikipedia）

从上图中 IC 芯片的 3D 剖面图来看，底部深蓝色的部分就是上一篇介绍的晶圆，从这张图可以更明确的知道，晶圆基板在芯片中扮演的角色是何等重要。至于红色以及土黄色的部分，则是于 IC 制作时要完成的地方。

首先，在这裡可以将红色的部分比拟成高楼中的一楼大厅。 一楼大厅，是一栋房子的门户，出入都由这裡，在掌握交通下通常会有较多的机能性。因此，和其他楼层相比，在兴建时会比较复杂，需要较多的步骤。在 IC 电路中，这个大厅就是逻辑闸层，它是整颗 IC 中最重要的部分，藉由将多种逻辑闸组合在一起，完成功能齐全的 IC 芯片。

黄色的部分，则像是一般的楼层。 和一楼相比，不会有太复杂的构造，而且每层楼在兴建时也不会有太多变化。这一层的目的，是将红色部分的逻辑闸相连在一起。之所以需要这么多层，是因为有太多线路要连结在一起，在单层无法容纳所有的线路下，就要多叠几层来达成这个目标了。在这之中，不同层的线路会上下相连以满足接线的需求。

分层施工，逐层架构

知道 IC 的构造后，接下来要介绍该如何制作。试想一下，如果要以油漆喷罐做精细作图时，我们需先割出图形的遮盖板，盖在纸上。接着再将油漆均匀地喷在纸上，待油漆乾后，再将遮板拿开。不断的重复这个步骤后，便可完成整齐且复杂的图形。制造 IC 就是以类似的方式，藉由遮盖的方式一层一层的堆叠起来。

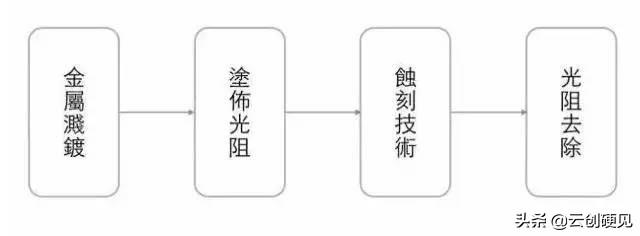

制作 IC 时，可以简单分成以上 4 种步骤。虽然实际制造时，制造的步骤会有差异，使用的材料也有所不同，但是大体上皆采用类似的原理。这个流程和油漆作画有些许不同，IC 制造是先涂料再加做遮盖，油漆作画则是先遮盖再作画。以下将介绍各流程。

金属溅镀： 将欲使用的金属材料均匀洒在晶圆片上，形成一薄膜。

涂布光阻： 先将光阻材料放在晶圆片上，透过光罩（光罩原理留待下次说明），将光束打在不要的部分上，破坏光阻材料结构。接着，再以化学药剂将被破坏的材料洗去。

蚀刻技术： 将没有受光阻保护的硅晶圆，以离子束蚀刻。

光阻去除： 使用去光阻液皆剩下的光阻溶解掉，如此便完成一次流程。

最后便会在一整片晶圆上完成很多 IC 芯片，接下来只要将完成的方形 IC 芯片剪下，便可送到封装厂做封装，至于封装厂是什么东西？就要待之后再做说明啰。

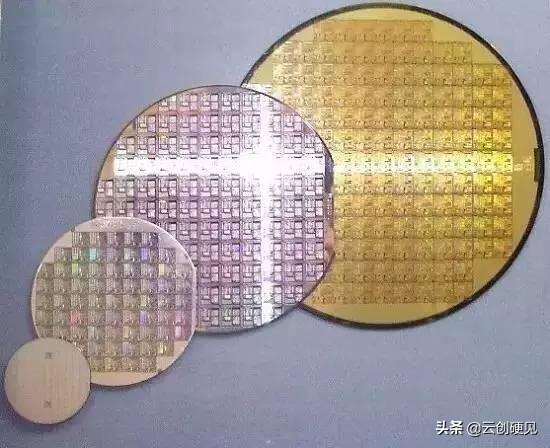

▲各种尺寸晶圆的比较。（Source：Wikipedia）

其中，主要晶圆代工厂有格罗方德、三星电子、Tower Jazz、Dongbu、美格纳、IBM、富士通、英特尔、海力士、台积电、联电、中芯国际、力晶、华虹、德茂、武汉新芯、华微、华立、力芯。

纳米制程是什么？

三星以及台积电在先进半导体制程打得相当火热，彼此都想要在晶圆代工中抢得先机以争取订单，几乎成了 14 纳米与 16 纳米之争，然而 14 纳米与 16 纳米这两个数字的究竟意义为何，指的又是哪个部位？而在缩小制程后又将来带来什么好处与难题？以下我们将就纳米制程做简单的说明。

纳米到底有多细微？

在开始之前，要先了解纳米究竟是什么意思。 在数学上，纳米是 0.000000001 公尺，但这是个相当差的例子，毕竟我们只看得到小数点后有很多个零，却没有实际的感觉。如果以指甲厚度做比较的话，或许会比较明显。

用尺规实际测量的话可以得知指甲的厚度约为 0.0001 公尺（0.1 毫米），也就是说试着把一片指甲的侧面切成 10 万条线，每条线就约等同于 1 纳米，由此可略为想像得到 1 纳米是何等的微小了。

知道纳米有多小之后，还要理解缩小制程的用意，缩小电晶体的最主要目的，就是可以在更小的芯片中塞入更多的电晶体，让芯片不会因技术提升而变得更大；其次，可以增加处理器的运算效率；再者，减少体积也可以降低耗电量；最后，芯片体积缩小后，更容易塞入行动装置中，满足未来轻薄化的需求。

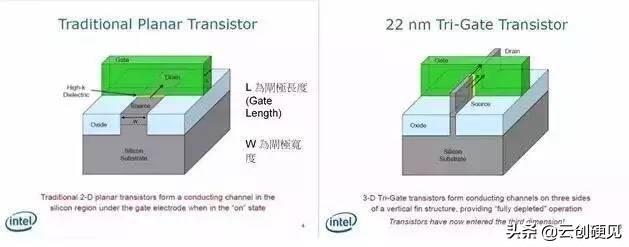

再回来探究纳米制程是什么 ，以 14 纳米为例，其制程是指在芯片中，线最小可以做到 14 纳米的尺寸，下图为传统电晶体的长相，以此作为例子。缩小电晶体的最主要目的就是为了要减少耗电量，然而要缩小哪个部分才能达到这个目的？ 左下图中的L 就是我们期望缩小的部分。藉由缩小闸极长度，电流可以用更短的路径从 Drain 端到 Source 端（有兴趣的话可以利用 Google 以 MOSFET 搜寻，会有更详细的解释）。

（Source：www.slideshare.net）

此外，电脑是以 0 和 1 作运算，要如何以电晶体满足这个目的呢？做法就是判断电晶体是否有电流流通。当在 Gate 端（绿色的方块）做电压供给，电流就会从 Drain 端到 Source 端，如果没有供给电压，电流就不会流动，这样就可以表示 1 和0。（至于为什么要用 0 和 1 作判断，有兴趣的话可以去查布林代数，我们是使用这个方法作成电脑的）

尺寸缩小有其物理限制

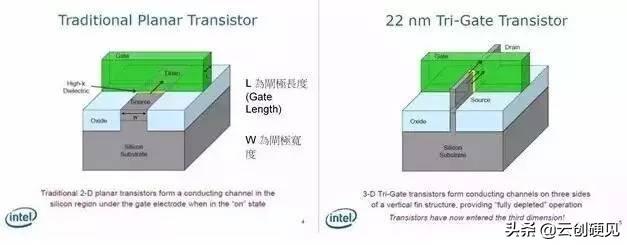

不过，制程并不能无限制的缩小，当我们将电晶体缩小到 20 纳米左右时，就会遇到量子物理中的问题，让电晶体有漏电的现象，抵销缩小 L 时获得的效益。作为改善方式，就是导入 FinFET（Tri-Gate）这个概念，如右上图。在 Intel 以前所做的解释中，可以知道藉由导入这个技术，能减少因物理现象所导致的漏电现象。

（Source：www.slideshare.net）

更重要的是，藉由这个方法可以增加 Gate 端和下层的接触面积。在传统的做法中（左上图），接触面只有一个平面，但是采用 FinFET（Tri-Gate）这个技术后，接触面将变成立体，可以轻易的增加接触面积，这样就可以在保持一样的接触面积下让 Source-Drain 端变得更小，对缩小尺寸有相当大的帮助。

最后，则是为什么会有人说各大厂进入 10 纳米制程将面临相当严峻的挑战，主因是 1 颗原子的大小大约为 0.1 纳米，在 10 纳米的情况下，一条线只有不到 100 颗原子，在制作上相当困难，而且只要有一个原子的缺陷，像是在制作过程中有原子掉出或是有杂质，就会产生不知名的现象，影响产品的良率。

如果无法想像这个难度，可以做个小实验。在桌上用 100 个小珠子排成一个 10×10 的正方形，并且剪裁一张纸盖在珠子上，接着用小刷子把旁边的的珠子刷掉，最后使他形成一个 10×5 的长方形。这样就可以知道各大厂所面临到的困境，以及达成这个目标究竟是多么艰巨。

随着三星以及台积电在近期将完成 14 纳米、16 纳米 FinFET 的量产，两者都想争夺 Apple 下一代的 iPhone 芯片代工，我们将看到相当精彩的商业竞争，同时也将获得更加省电、轻薄的手机，要感谢摩尔定律所带来的好处呢。

告诉你什么是封装

经过漫长的流程，从设计到制造，终于获得一颗 IC 芯片了。然而一颗芯片相当小且薄，如果不在外施加保护，会被轻易的刮伤损坏。此外，因为芯片的尺寸微小，如果不用一个较大尺寸的外壳，将不易以人工安置在电路板上。因此，本文接下来要针对封装加以描述介绍。

目前常见的封装有两种，一种是电动玩具内常见的，黑色长得像蜈蚣的 DIP 封装，另一为购买盒装 CPU 时常见的 BGA 封装。 至于其他的封装法，还有早期 CPU 使用的 PGA（Pin Grid Array；Pin Grid Array）或是 DIP 的改良版 QFP（塑料方形扁平封装）等。因为有太多种封装法，以下将对 DIP 以及 BGA 封装做介绍。

传统封装，历久不衰

首先要介绍的是双排直立式封装（Dual Inline Package；DIP），从下图可以看到采用此封装的 IC 芯片在双排接脚下，看起来会像条黑色蜈蚣，让人印象深刻，此封装法为最早采用的 IC 封装技术，具有成本低廉的优势，适合小型且不需接太多线的芯片。但是，因为大多采用的是塑料，散热效果较差，无法满足现行高速芯片的要求。因此，使用此封装的，大多是历久不衰的芯片，如下图中的 OP741，或是对运作速度没那么要求且芯片较小、接孔较少的 IC 芯片。

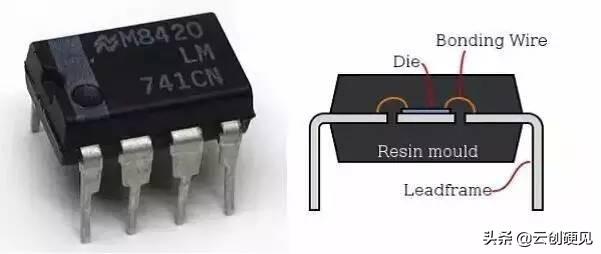

▲左图的 IC 芯片为 OP741，是常见的电压放大器。右图为它的剖面图，这个封装是以金线将芯片接到金属接脚（Leadframe）。（Source ：左图 Wikipedia、右图 Wikipedia）

至于球格阵列（Ball Grid Array，BGA）封装，和 DIP 相比封装体积较小，可轻易的放入体积较小的装置中。此外，因为接脚位在芯片下方，和 DIP 相比，可容纳更多的金属接脚

相当适合需要较多接点的芯片。然而，采用这种封装法成本较高且连接的方法较复杂，因此大多用在高单价的产品上。

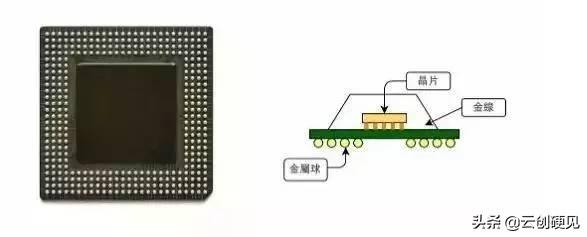

▲左图为采用 BGA 封装的芯片。右图为使用覆晶封装的 BGA 示意图。（Source：左图 Wikipedia）

行动装置兴起，新技术跃上舞台

然而，使用以上这些封装法，会耗费掉相当大的体积。像现在的行动装置、穿戴装置等，需要相当多种元件，如果各个元件都独立封装，组合起来将耗费非常大的空间，因此目前有两种方法，可满足缩小体积的要求，分别为 SoC（System On Chip）以及 SiP（System In Packet）。

在智慧型手机刚兴起时，在各大财经杂誌上皆可发现 SoC 这个名词，然而 SoC 究竟是什么东西？ 简单来说，就是将原本不同功能的 IC，整合在一颗芯片中。藉由这个方法，不单可以缩小体积，还可以缩小不同 IC 间的距离，提升芯片的计算速度。至于制作方法，便是在 IC 设计阶段时，将各个不同的 IC 放在一起，再透过先前介绍的设计流程，制作成一张光罩。

然而，SoC 并非只有优点，要设计一颗 SoC 需要相当多的技术配合。IC 芯片各自封装时，各有封装外部保护，且 IC 与 IC 间的距离较远，比较不会发生交互干扰的情形。但是，当将所有 IC 都包装在一起时，就是噩梦的开始。IC 设计厂要从原先的单纯设计 IC，变成了解并整合各个功能的 IC，增加工程师的工作量。此外，也会遇到很多的状况，像是通讯芯片的高频讯号可能会影响其他功能的 IC 等情形。

此外，SoC 还需要获得其他厂商的 IP（intellectual property）授权，才能将别人设计好的元件放到 SoC 中。因为制作 SoC 需要获得整颗 IC 的设计细节，才能做成完整的光罩，这同时也增加了 SoC 的设计成本。或许会有人质疑何不自己设计一颗就好了呢？因为设计各种 IC 需要大量和该 IC 相关的知识，只有像 Apple 这样多金的企业，才有预算能从各知名企业挖角顶尖工程师，以设计一颗全新的 IC，透过合作授权还是比自行研发划算多了。

折衷方案，SiP 现身

作为替代方案，SiP 跃上整合芯片的舞台。和 SoC 不同，它是购买各家的 IC，在最后一次封装这些 IC，如此便少了 IP 授权这一步，大幅减少设计成本。此外，因为它们是各自独立的 IC，彼此的干扰程度大幅下降。

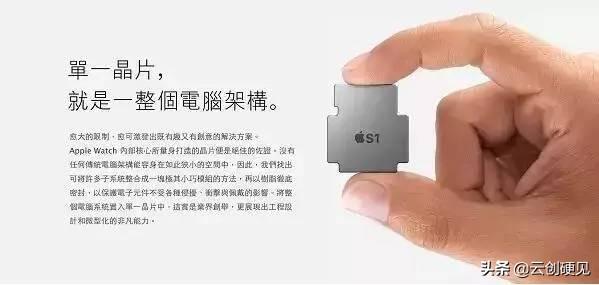

▲ Apple Watch 采用 SiP 技术将整个电脑架构封装成一颗芯片，不单满足期望的效能还缩小体积，让手錶有更多的空间放电池。（Source：Apple 官网）

采用 SiP 技术的产品，最着名的非 Apple Watch 莫属。因为 Watch 的内部空间太小，它无法采用传统的技术，SoC 的设计成本又太高，SiP 成了首要之选。藉由 SiP 技术，不单可缩小体积，还可拉近各个 IC 间的距离，成为可行的折衷方案。下图便是 Apple Watch 芯片的结构图，可以看到相当多的 IC 包含在其中。

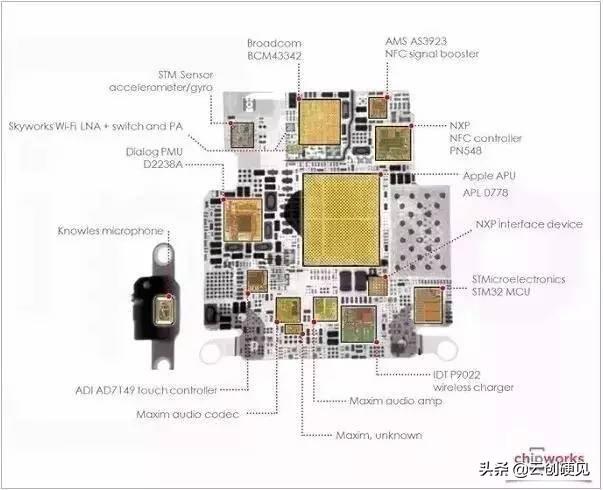

▲ Apple Watch 中采用 SiP 封装的 S1 芯片内部配置图。（Source：chipworks）

完成封装后，便要进入测试的阶段， 在这个阶段便要确认封装完的 IC 是否有正常的运作，正确无误之后便可出货给组装厂，做成我们所见的电子产品。其中主要的半导体封装与测试企业有安靠、星科金朋、J-devices、Unisem、Nepes、日月光、力成、南茂、颀邦、京元电子、福懋、菱生精密、矽品、长电、优特。

至此，半导体产业便完成了整个生产的任务。
