新品速递——WAYON推出8位MCU—WY8S8003系列

MCU(Micro Control Unit)，微控制单元,又称微控器或者单片机，是当下半导体市场的核心元器件之一，广泛应用于家电、消费电子、汽车电子、工业控制、计算机和网络通信等领域，在系统的自动化和智能化方面发挥着关键作用。

作为专注于电路保护与功率控制解决方案提供商，维安重视MCU在构建完整产品生态中的作用，致力于为客户提供强大的产品支持，不断向市场推出创新的产品，本文展示的是一款WY8S8003微控制器系列芯片 。

产品概述

系统特性

● 8051内核，兼容MCS-51

● 主频16MHz，精度常温±1%，全温±2%

● 温度范围：-40~105℃

● 宽压供电：2.2~5.5V

高可靠

● ESD HMB 7KV

● EFT 4.8KV，IEC61000-4-4 Class B

● LU ±200mA，JEDEC78E Class I

低功耗

● 支持三种低功耗模式

● Sleep模式下低于6uA，Standby模式下低于2uA

● 支持灵活的中断唤醒及事件唤醒

片上资源

● 最多18个GPIO引脚

● 全部引脚数字功能可任意配置

● 支持16个引脚中断灵活配置

● 100Kbps/400Kbps 主从I2C

● 全双工SPI，主机模式最高8M传输速率

● 两路UART通信接口

● 可配置的7档电源监测

● 内置1.2V基准电压

● 最多8通道12bit ADC

其高达16MHz主频及16KB 主存，能与MCS-51指令兼容，用户可方便地实现程序移植，在兼具良好的通用性基础上，ESD能力HBM达到7KV，EFT达到IEC61000-4-4的Class B级，LU达到JEDEC78E的Class I级别，具备良好的高可靠特性。

依赖其良好的适应性、可靠性及稳定性，产品量产以来已迅速在BMS、电机、安防、小家电、灯饰、电子烟、无线充等众多细分领域批量应用。

产品优势

1.依托低功耗设计，助力长续航

采用基于IEEE1081的UPF低功耗技术，WY8S8003实现了Work、Idle、Sleep和Standby模式，Work电流（2.4mA）和Standby电流（2uA），其最低功耗可相比业内同规格芯片节省50%以上，动态功耗节省20%以上，助力电池类产品续航时间的提升。

2.灵活配置，让设计更简单

WY8S8003支持从8PIN、10PIN、16PIN到20PIN多种封装类型，并具备数字管脚全映射能力，所有18个GPIO均可配置为任意的数字功能，为客户的设计带来了更高的灵活性，真正实现管脚资源“零浪费”，为用户提供更优的BOM尺寸和成本方案。

3.经济适用的成本

WY8S8003全系列封装均配备仅1对电源，高精度的嵌入式16MHz高速时钟，多个驱动能力高达50mA的GPIO端口及内置上拉配置，依托MCU技术的集成能力，支持用户使用更少的周边部件实现更小的PCB尺寸，从而对BOM成本进行充分优化。

4.完善的开发工具和生态系统

MCU产品的核心要素，除了设计技术的领先性和市场定位的准确性，更为重要的软实力是生态系统的完善性。维安在构建MCU生态时从开发支持方面入手，提供包括基于通用IDE的开发调试套件、在线和离线升级及烧录，以及芯片最小系统开发板、全功能开发板、行业应用开发板等，为用户从产品选型到量产升级，提供全系开发支撑。客户可在官网，进行相关产品手册、IDE插件、驱动函数包、程序样例下载。

为了满足客户日新月异的应用需求，维安持续推出各种应用场景的MCU产品解决方案，这其中颇具代表性的是BMS产品解决方案。

BMS方案框图

电动工具一体机方案

BMS方案参数说明

功能介绍

● 单体电压、总压、电流、温度保护

● 软件&硬件保护参数可调

● SOC/SOH/SOX、UART通讯等

● 低功耗35uA

参数范围

● 标称：5串，20V，2000mAh

● 放电：持续20A，充电：2A

● 短路：200A/250us

特点优势

● 可匹配 4~7 串PACK

● TUV/UL认证(须带二次保护)

● 功能定制、板型定制

该方案采用WY8S8003的5~16串 BMS控制方案，MCU与模拟前端共同控制，具有过充电保护、过放电保护、温度保护和二次保护等保护功能，适用于机器人、无人机、便携式电动工具、园林工具、电动滑板车、两轮车等应用。

维安提供从方案设计到软硬件设计、调试的全栈技术支持。在帮助用户了解新产品的同时，也会给出开发相关外设的入门与进阶资料，包括软件开发环境、硬件开发环境等，加速客户产品开发周期和降低成本。

作为今年发布的MCU家族的一员，同步开发的32位的高性能MCU也将面世，敬请期待。

超级硅氮化镓全涵盖，钰泰初级主控芯片ETA80758076问世

前言

近几年，随着氮化镓、碳化硅等第三代功率半导体技术日益成熟，加上PD快充标准的通用性和普及率，市场被PD标准统一已经是大势所趋。据 BCC Research 数据显示，预计2022年快充渗透率将提升至24%，市场规模将达到27.43亿美元。受下游市场需求拉动，快充芯片市场需求呈现爆炸性增长。

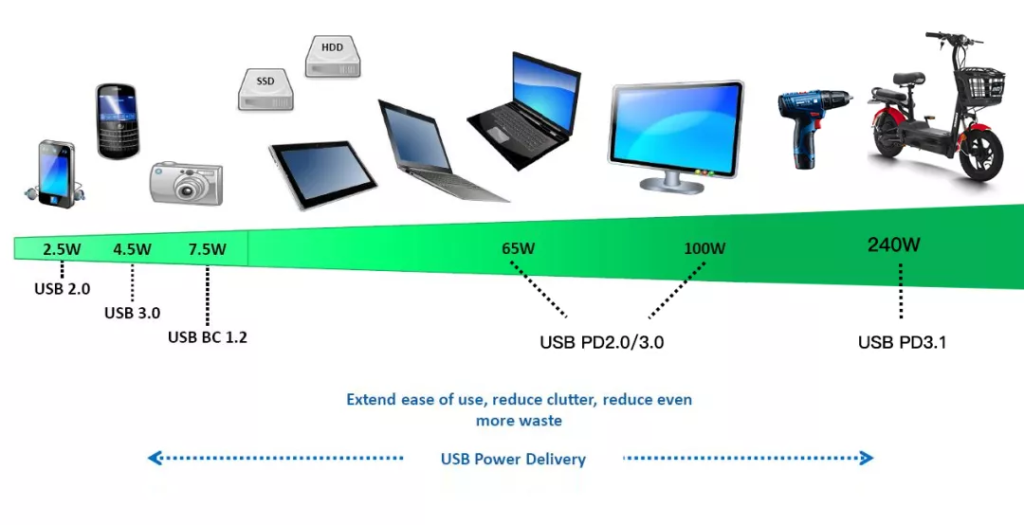

很多东西看起来简简单单，多年以后回望时却发现，当时迈出了关键性的一大步。2010年，5V 1.5A 的 USB BC1.2 发布。2021年，USB PD3.0 升级为 USB PD3.1，新的 USB PD3.1 快充标准将支持最高 48V 的电压输出，充电功率同步提升至 240W，是11年前的32倍！

USB PD 的应用由传统的手机和笔记本电脑供电将逐步扩充到便携式设备、物联网设备、智能家居、通信和安防设备、汽车和医疗等领域，它让 USB PD 将成为真正大一统的供电标准。USB PD 是有强大基础的通用标准，已经有无数产品主动兼容 USB PD，整体规模相当庞大。这种惯性让 USB PD 的成长伴随着新技术，新工艺的应用，竞争力十足。

钰泰在 USB PD 领域的产品布局

经过不断的研发，ETA 钰泰半导体也在 USB PD 快充芯片领域展现自己非凡的创新能力和整合能力。目前在 USB PD 快充的控制芯片、同步整流芯片均有多款成熟产品，多系列PD协议芯片也即将投入市场。

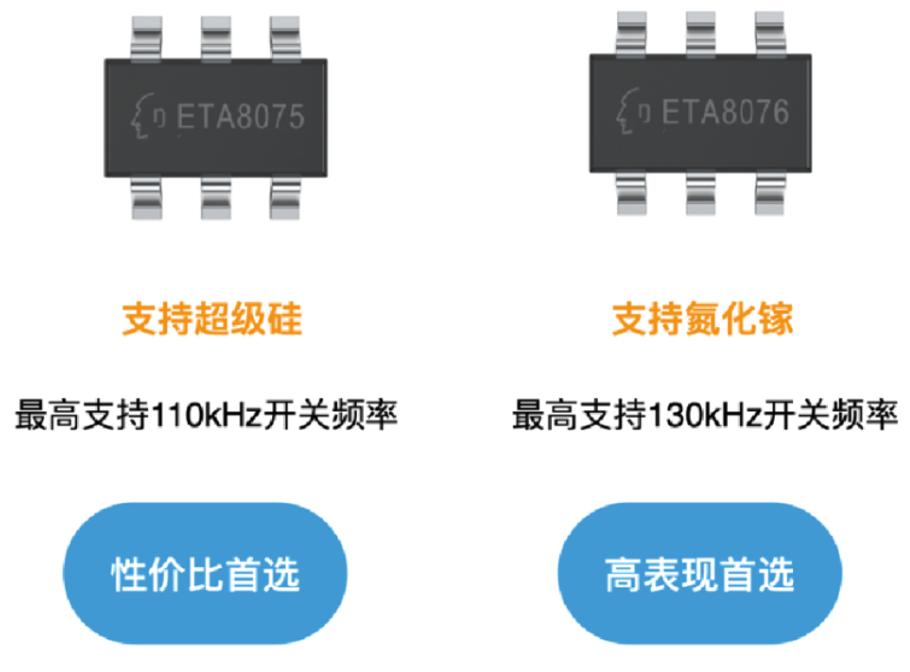

随着氮化镓、超级硅等新型功率器件在 USB PD 快充产品中的应用不断铺开，市场对于相应的功率器件控制芯片的需求也水涨船高。近期，钰泰半导体推出了两款外推功率管控制芯片 ETA8075 和 ETA8076，加速新型功率器件应用普及。

ETA8075/8076 问世

钰泰 ETA8075 和 ETA8076 均采用超宽电压 7~77V 的 Vcc 设计，满足 QC/PD 多重输出电压的的设计要求。采用高频（最高130kHz）电流断续模式 DCM 结合准谐振QR控制方式，减小系统体积，降低尖峰电压从而优化整个系统成本。

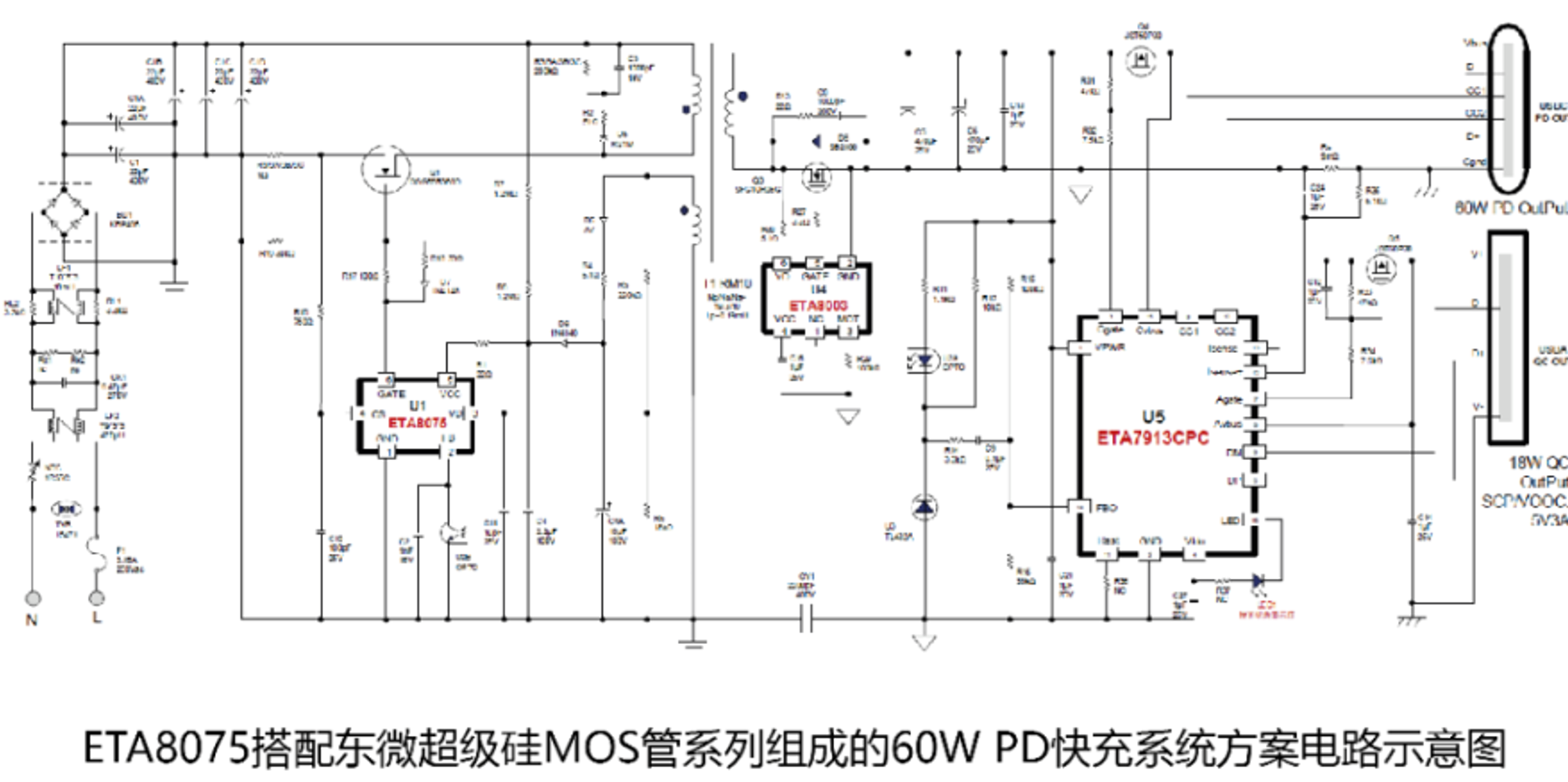

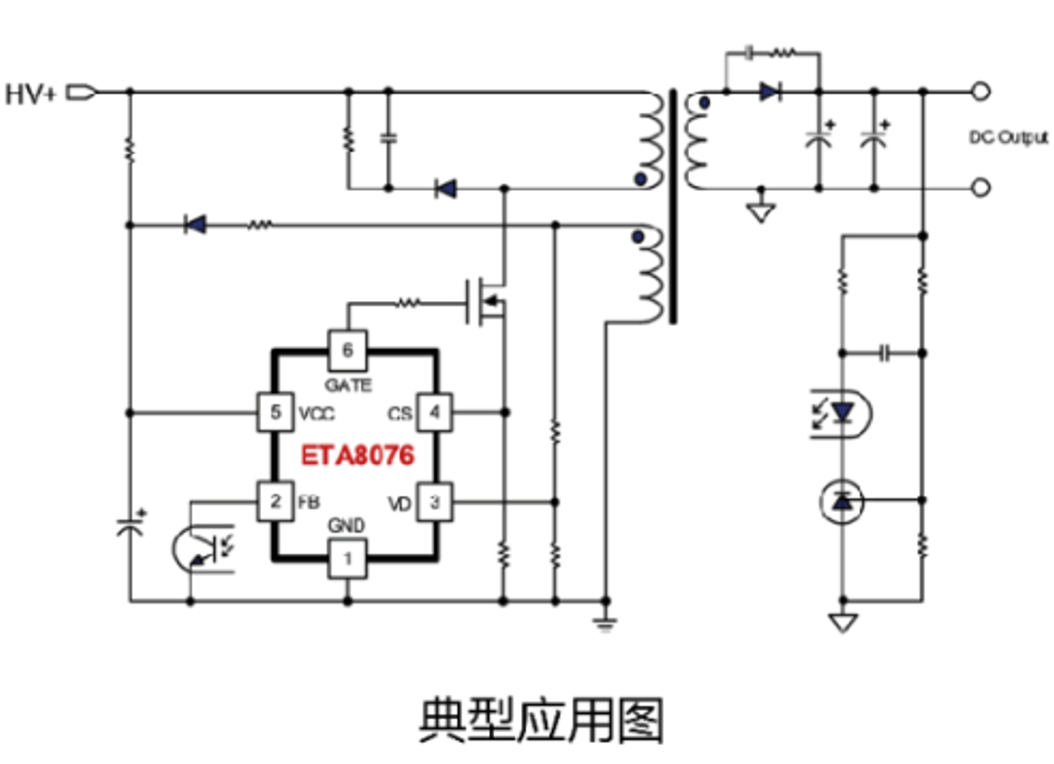

钰泰 ETA8075 适合驱动超级硅功率管，搭配传统变压器组成高功率密度高性价比快充电源方案，这个频率也是基于目前常用器件，效率表现最好，性价比最高的选择。而钰泰 ETA8076 适合驱动氮化镓功率管，搭配平面变压器实现高效率小体积高功率密度的单口或多口快充开关电源方案。

芯片采用脉冲触发式模式（Burst Mode）控制来降低空载待机的功耗以满足各种能效的待机功耗要求。通过高低压分频以及频率折返（Frequency Fold—back）技术来帮助系统轻易的达到美国的能效标准 DOE（Departmentof Energy）六级或欧盟能效标准 COC V5（Code of Conduct）的平均效率要求。

芯片具备恒流恒压及恒功率模式，适合不同功率段的PD电源系统，不需协议芯片恒流从而减少了检流电阻的损耗提高系统效率。芯片独有的准谐振谷底导通技术，控制平，均频率算法，相邻谷底随机导通结合频率抖动技术，有效降低传导EMI干扰。

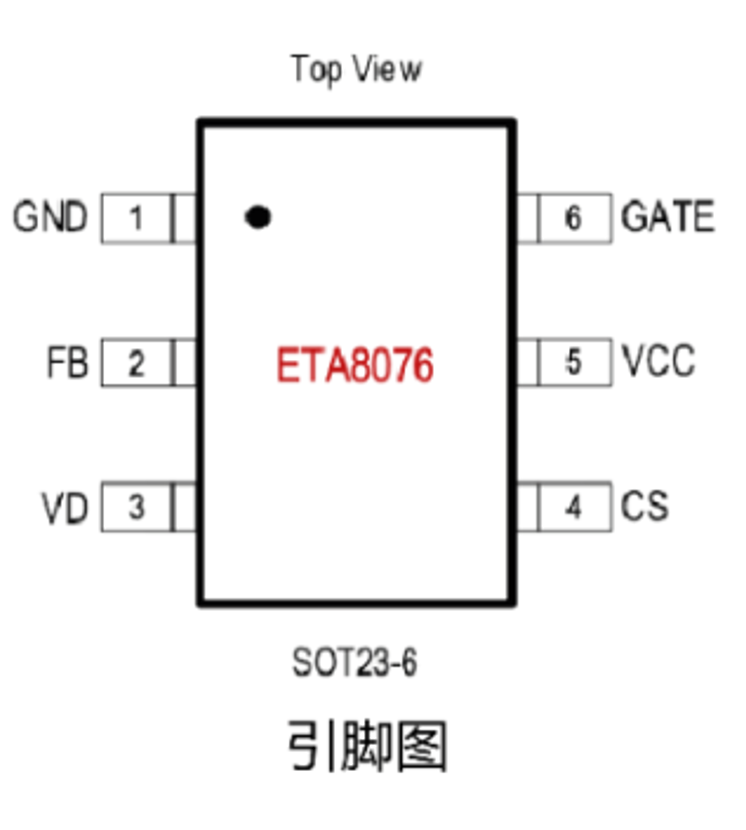

芯片管脚采用和市场大部分芯片相同的排列顺序，只需调试或更改少量外围参数便可兼容客户目前现有的方案。

芯片集成软启动电路，用于保护系统启动时各开关器件，减小开关应力，也使输出电压上升没有过冲电压出现。同时集成快速启动电路，用于保证系统在大容性负载时也能顺利启动，在无容性负载时得到更短的输出电压上升时间。

芯片集成峰值电流补偿电路，检测电阻网络Rvd1和Rvd2可 根据实际情况调整，使高低压时恒流点保持恒定；支持低压大占空比DCM纯QR模式工作，同时也保证系统各种情况下（包括启动）DCM模式工作，防止系统进入CCM时各种高电压尖峰产生。

芯片具备全系列保护模式，集成输入欠压过压、输出欠压过压、输出短路、绕组短路、Rcs电阻短路开路、过温等各种错误保护功能，一旦芯片触发保护都进入打隔模式，打隔模式里芯片集成独有的高低压时间补偿电路，维持打喝周期一致，大大降低高压时输入的损耗，同时减少了大量的无效开关周期，减小各开关器件的开关应力。

钰泰 USB PD 快充产品展望

钰泰半导体将在年底前推出 300kHz 开关频率的氮化镓功率器件驱动控制芯片 ETA8078，采用先进的ZVS搭配QR控制方式，可实现高功率密度的氮化镓 USB PD 电源。

当前氮化镓 GaN 方案已经成为高功率密度的主流电源快充方案，然而仍然存在成本高，制造难，货源少等等问题。而超级结硅功率管国内具备成熟的生产工艺相对稳定的货源供应，最重要的是成本低很多，在往后很长一段时间内仍将占领市场。

而钰泰 ETA8075 的推出，专为超级硅功率管实现高频小体积高性价比的电源方案量身打造，是一款衔接二代硅工艺与第三代半导体的中间产物。除了上述产品外，钰泰还将于近期推出以下新品。

钰泰 USB PD 协议芯片 ETA7913，支持 PD3.0、PPS、QC2.0/3.0、FSP、SCP、AFC、Apple2.4A、BC1.2、VOOC 等多种协议，同时具备调压和恒流功能。

钰泰同步整流芯片 ETA8003，支持 DCM/QR/CCM 多种模式，耐压 120V。而同时集成各种功率管规格的同步整流芯片 ETA8003x 都已经发样中，将于近期量产。

钰泰 EM8075 和 ETA8076 芯片现可提供免费样品，如需申请样品或订购可以登陆 http://www.eta-semi.com/样品申请。

充电头网总结

USB PD 的应用场景逐渐由传统的手机和笔记本电脑供电，扩充到便携式设备、物联网设备、智能家居、通信和安防设备、汽车和医疗等领域。相信在未来，USB PD 将成为真正大一统的供电标准，对地球环保、减少电子垃圾，万物互联起到重要的推动作用。

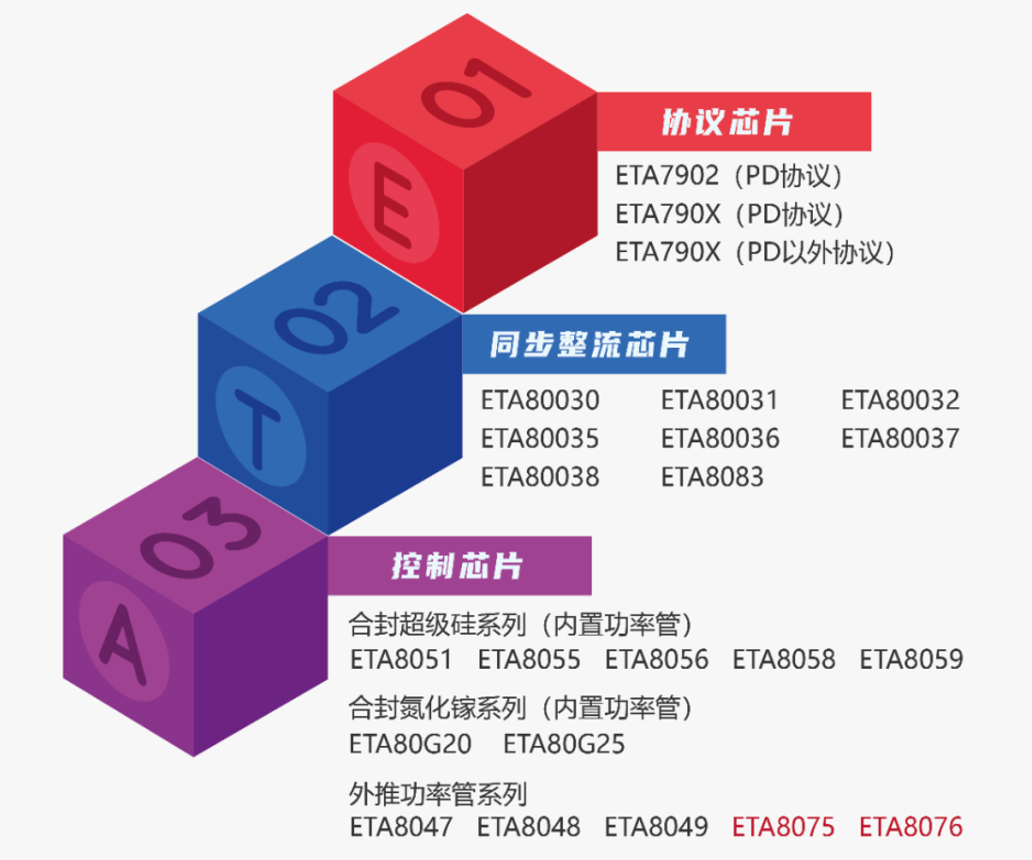

ETA 钰泰半导体顺势而为，推出了多款电源芯片产品，实现了控制芯片、同步整流芯片、协议芯片三大领域全覆盖，可为客户提供全套 USB PD 电源芯片解决方案。
