拆解一个廉价的电子闹钟，发现牛屎芯片

在某宝上买到一个廉价的电子闹钟，7.9元包邮。这个东西名字还不少，计时器、定时器、学生学习提醒器、厨房闹、儿童自律多功能表等等一大堆，实物很朴素，如下图：

背面有一个嵌入的圆形磁铁，可以直接把这个闹钟吸在一些铁的物体上面，这个设计初衷不错，但是我找了一遍家里似乎没啥东西是铁的平面，除了入户门，所以似乎不是很实用。

另外有一个可调节角度的支架。电池仓盖也在背面。

拆开给大家看看里面的电路是什么样的。

盖子去掉之后就是这个样子，简洁到对得起7.9包邮的价格。

去掉PCB板上的6颗螺丝，然后去掉电池，就可以把板子拿出来了。不要讲什么拆解前先断电，也不要说什么摸板子前释放静电，我拿起螺丝刀就是干。但凡多一个动作都会配不上这个闹钟的简洁设计。

PCB是单面板。电池仓弹片是直接焊接在PCB是上的。还贴心的在两个弹片的焊点上放了B+和B-，字是放在etch层的而不是silk层。上面六个锅仔片是按键，一般白色家电、一些低端的电子产品里都会用这种东西。在上面是屏幕接口“银手指”，这个等下说。屏幕接口“银手指”上面黑色的一坨就是牛屎芯片。

牛屎芯片左上角的两脚晶振是32.768KHz的振荡器，小时候拆了电子手表，就能看到这个柱柱，那个时候还不知道这个是干什么的，现在几乎每个板子都会用到，这是给芯片提供提供振荡源的，为什么是32.768K呢？因为2的15次方就等于32768，所以只需要把32.768K的时钟频率15分频就可以得到1Hz，这样，分频后的每个时间间隔就是1s，也就是这种电子表的最小计时单位了。

右边有一个蜂鸣器，蜂鸣器通过板子右边这个三极管来驱动。另外就是6个贴片电容和一个贴片电阻，封装是0603的，没有其他东西了。

仔细看可以看到六个锅仔片区域上面有一片透明的薄膜，把这个薄膜揭起来可以看到，锅仔片都是贴在这个透明薄膜上的。这样做的好处是，方便装配，试想如果先把六个锅仔片一个个摆放在PCB上按键对应的位置，然后再来贴这个薄膜，这六个锅仔片有多难找准自己的定位呢。它们的人生必须要有人带上正途，这个带头大哥就是这片事后深藏功与名的透明薄膜。电路板上对应的是锅仔片的封装，有各种各样的封装形式。这个闹钟里画的应该是我见过最简单的一种。

刚刚说的屏幕接口“银手指”是另外一个这种廉价电子产品的显示屏接口常见的东西。屏幕和PCB上的“银手指”通过上图的粉红色的东西连接。这个东西我小时候从电子手表里也拆出来过，拿在手里软软的手感很不错哦。这个东西叫啥名字我也不知道，我做电路设计没用过这东西，有前辈知道的话可以告诉我一下。

屏幕的正面是这样的，这应该就是段码屏，基本上每种产品里的这东西都是定制的。我咨询过我的屏幕供应商，这东西量大了价格贼便宜。以后有机会也试试。

蜂鸣器没啥好讲的，给信号或者给电他就BB，至于给信号BB还是给电BB，取决于是无源蜂鸣器还是有源蜂鸣器。这种蜂鸣器电压低，简单的一个三极管就可以驱动，像我之前拆的电瓶车报警器里用的蜂鸣器，必须用交流电驱动，而且电压60V以上，所以用4个三极管组成全桥来驱动。

接下来就是传说中的牛屎芯片了。很多人看到这么一坨会觉得很LOW，但是其实它里面的芯片可能不一定LOW，我曾经咨询过某全球MCU销量最大的原厂朋友，他告诉我如果我的产品能做到100k级别的出货，他也可以给我提供MCU裸die，价格比封装好的能便宜20%左右，这是16年那个时候说的。经过20年半导体行业缺货封装厂狂建之后，可能现在已经不是这样了。所以说有些牛屎芯片看着LOW其实它里面可能有一个ARM-Cortex M系列的灵魂。但是大多数的牛屎芯片还是比较低端的，毕竟本身就是应用于低成本的场合的。

如果做激光驱动，例如VCSEL，可能会比较容易接触到类似的工艺。直接把裸die粘到PCB上，然后通过金线连接裸die上面的焊盘和PCB上面的焊盘。在上面点胶之后就成了牛屎芯片。不过如果是VCSEL那打线之后就不用也不能点胶。关于牛屎芯片，很多网文都有科普，我就不抄了，大家自行查阅即可。

然后来一张全家福。

其实看看全家福，结合之前的照片大概能猜到为啥固定PCB用了6颗螺丝，是因为闹钟正面是六个按键，为了让按键按下去的时候板子不凹进去，所以在按键周围通过一圈螺丝来固定PCB。但是六个螺丝的话装配起来是不是比较慢呢？能否改成无螺丝的PCB安装设计呢？

在底壳的对应位置生长几个柱子，顶住PCB。另外在PCB上挖两个孔，在底壳对应位置、生长两个更长一点的柱子用来对PCB进行限位，装配的时候直接把电路板插入对应的位置，这样的方式不行吗？既然要低成本，那就一低到底。

网友从3000公里外寄给我一台小霸王？拆解和修复

起因

嗨，我是新昼，这次要说的故事是这样的

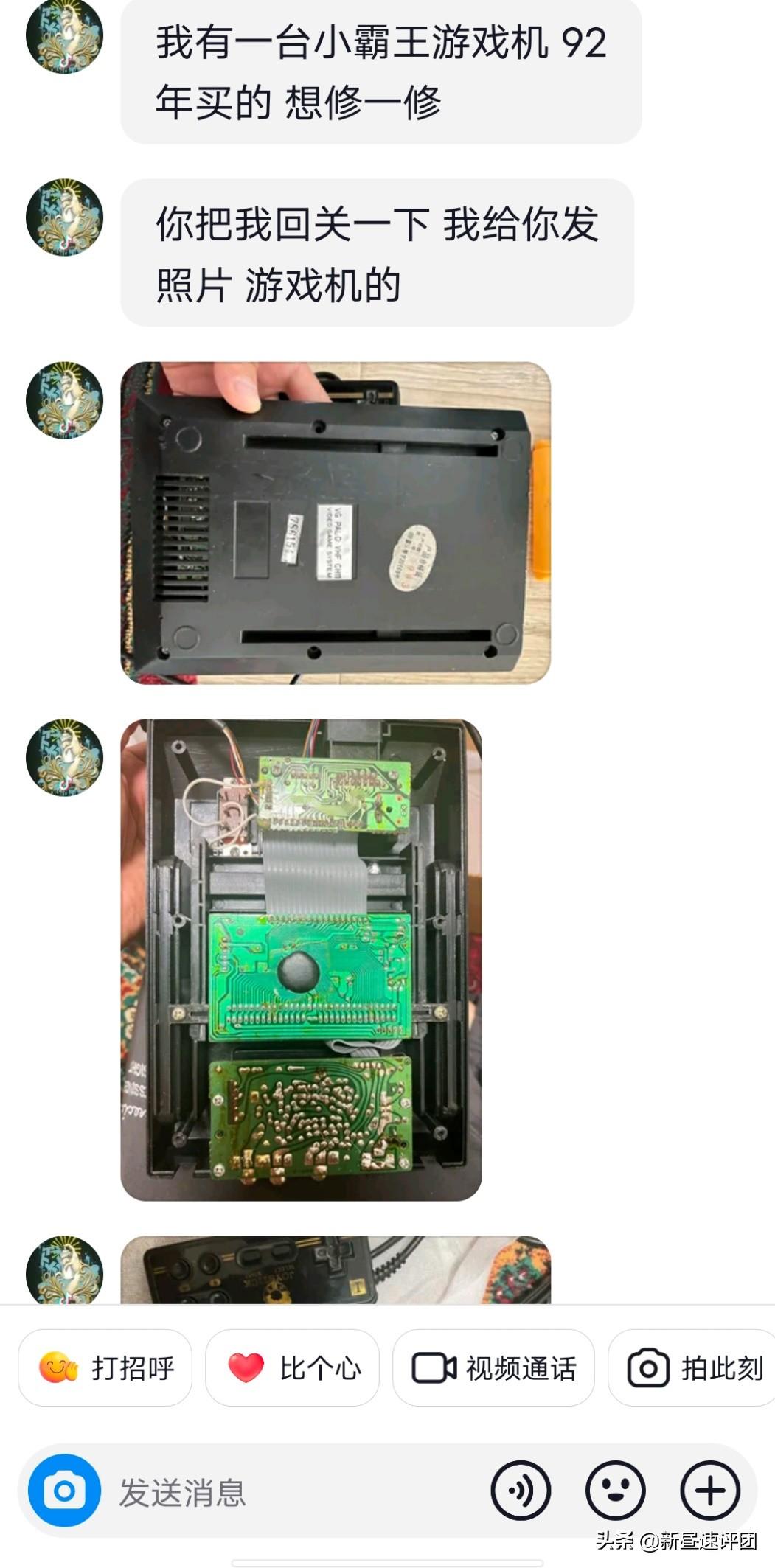

有天查看私信的时候，我在一个平台上看到有网友说需要维修一台游戏机，维修的对象是一台小霸王中期机型，据称是92年买的，我看了一下，一部分已经是使用牛屎芯片替代的，这样的机型其实并没有很大的市场价值。

但是对方很希望能修理一下，这说明这台机型肯定对他来讲有更深的含义，所以我就答应了，并且决定不收取任何费用。

开箱

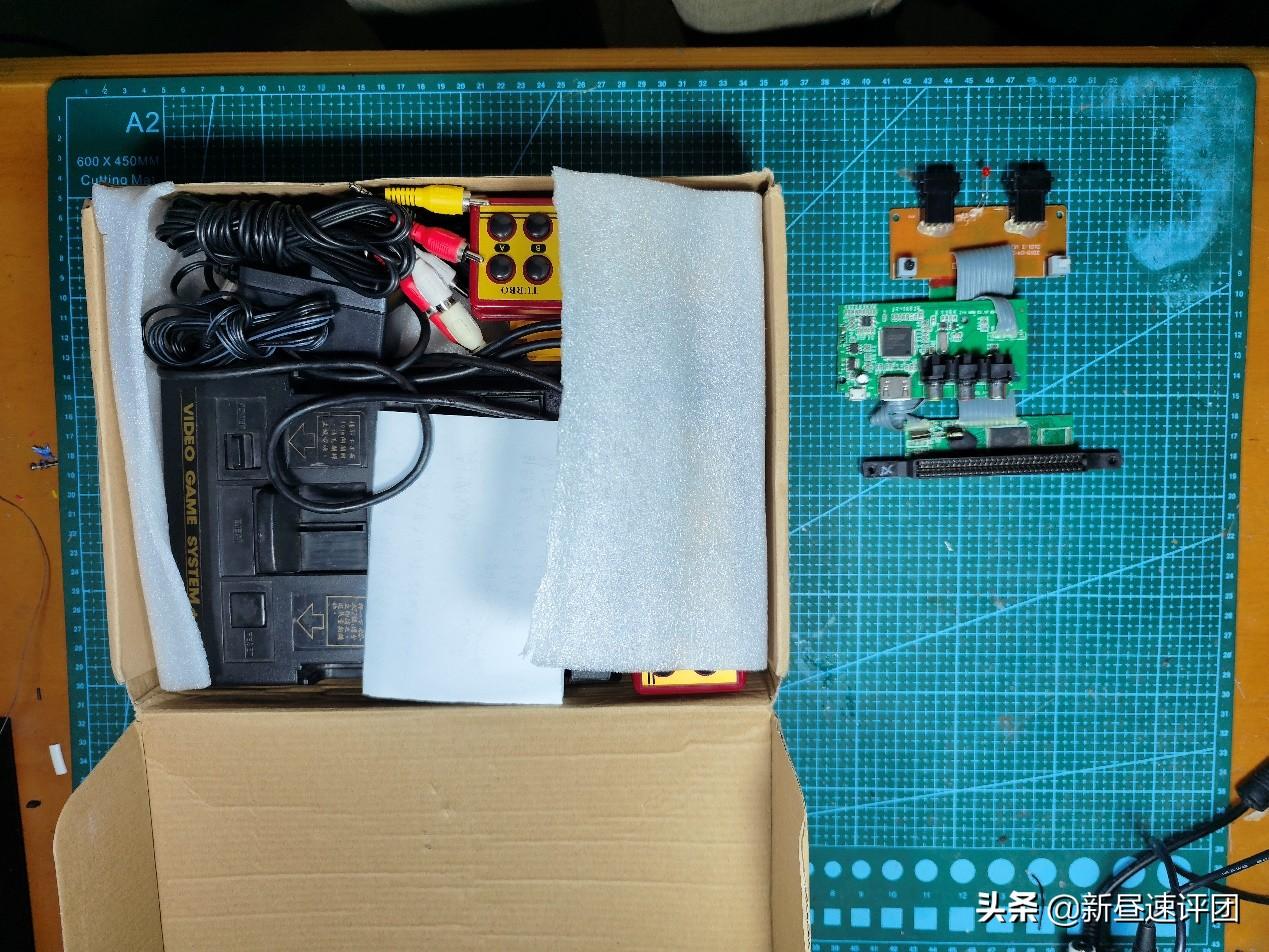

然后很快（大约是8天后），我收到了这样一个包裹，包装的非常结实，然后这个包装盒太新了，看起来是新产品的而不是原包装。

打开盒子后我发现，嗯？这里居然还有一块很孱弱但又先进的FC游戏机的主板

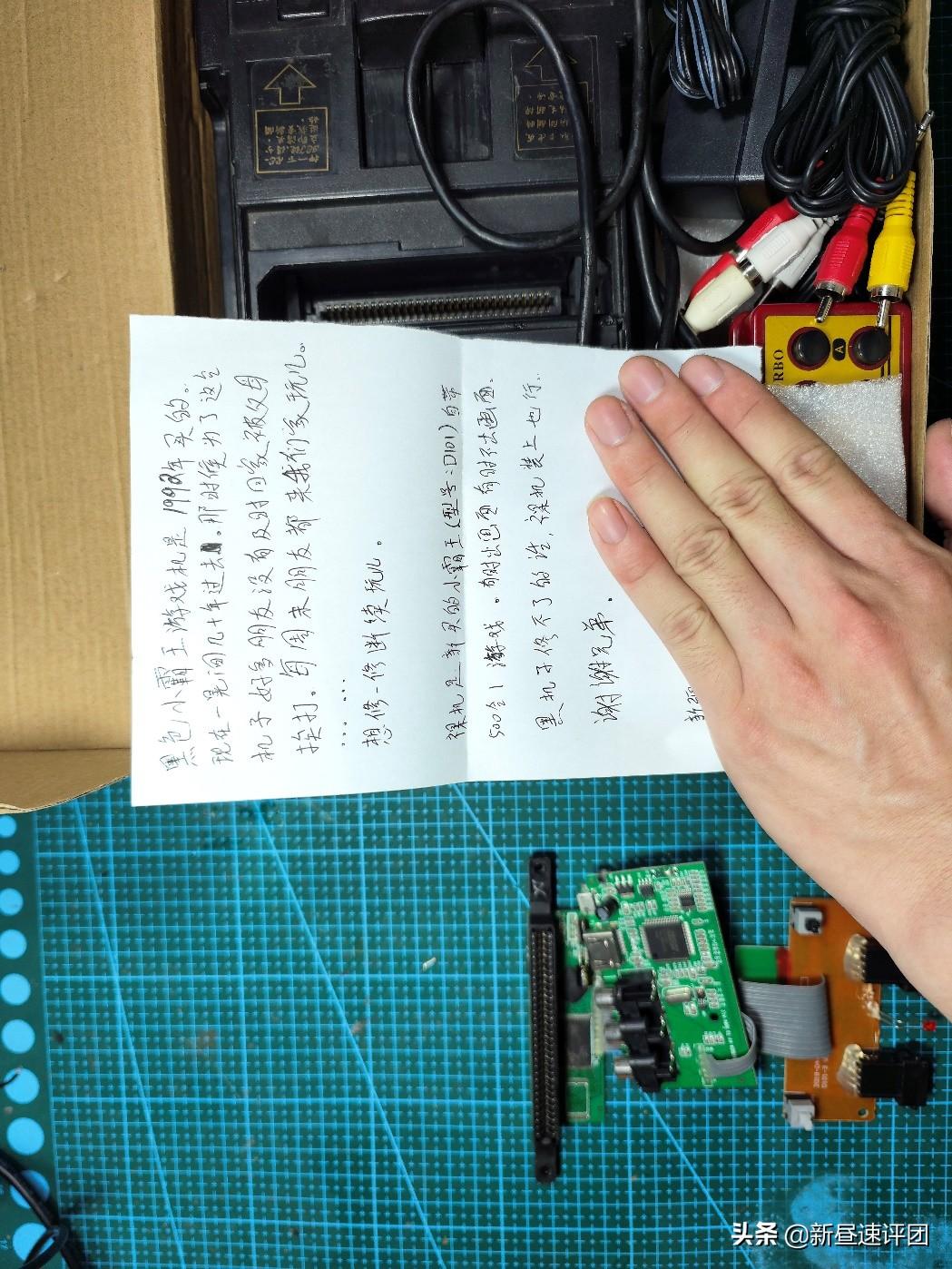

然后里面附带的纸条，进一步阐述了这一套东西，它全文是这样的：

黑色小霸王游戏机是1992年买的，现在一晃间几十年过去。那时候为了这台极其好多朋友没有及时回家被父母挨打。每周末朋友都来我们家玩儿。

……

想修一修断续玩儿。

裸机是新买的小霸王（型号：D101）自带500合1游戏。有时出画面有时不出画面，黑机子休不了的话，裸机装上也行，谢谢兄弟

新疆xxxxxxxxxxxx

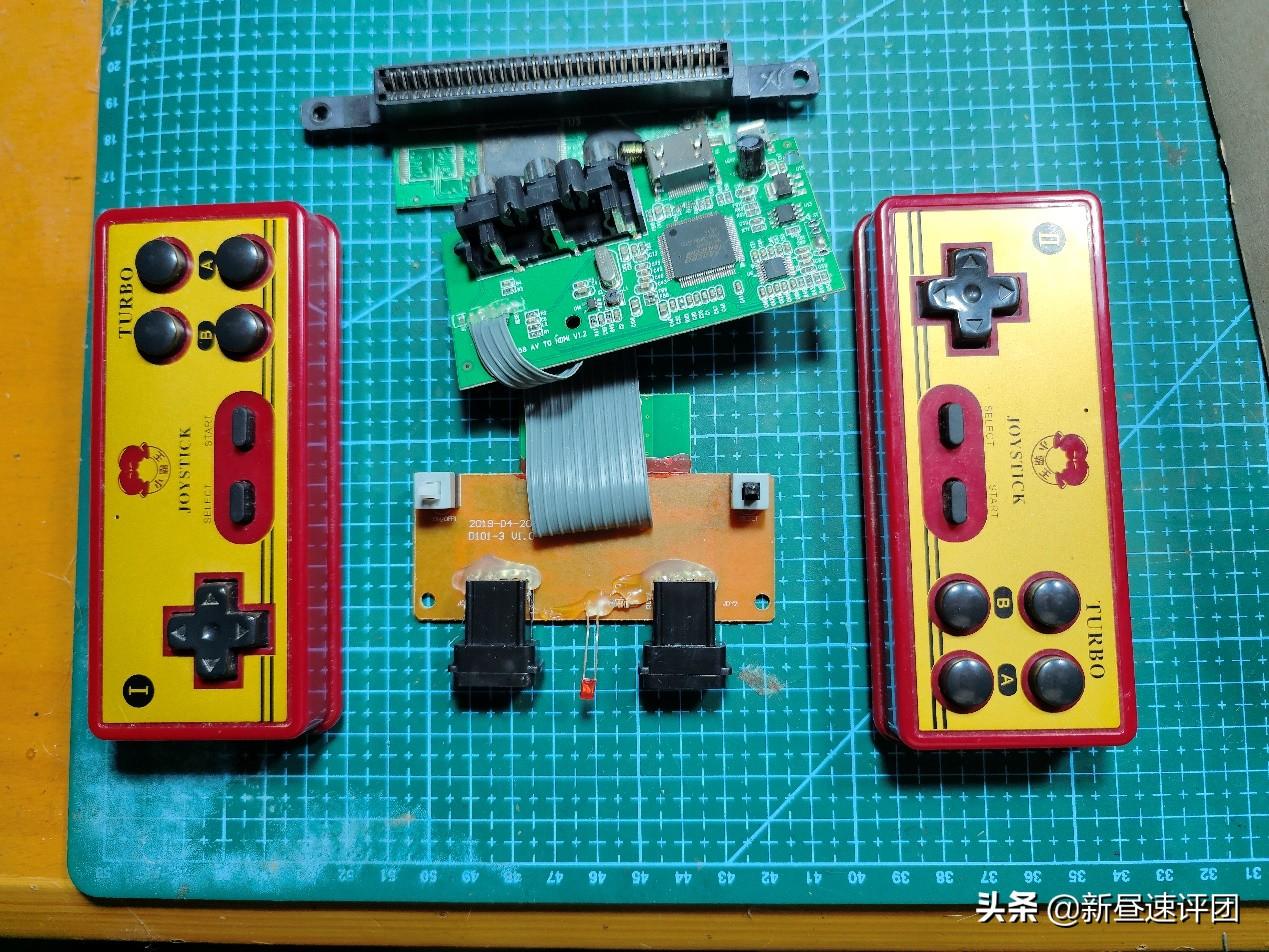

看了一下裸机也就是现代版本这个一套是两个无线手柄，然后主板，IO板和输出板，总的来说就是如果黑色的没法子修好，就把这一套东西塞进去。

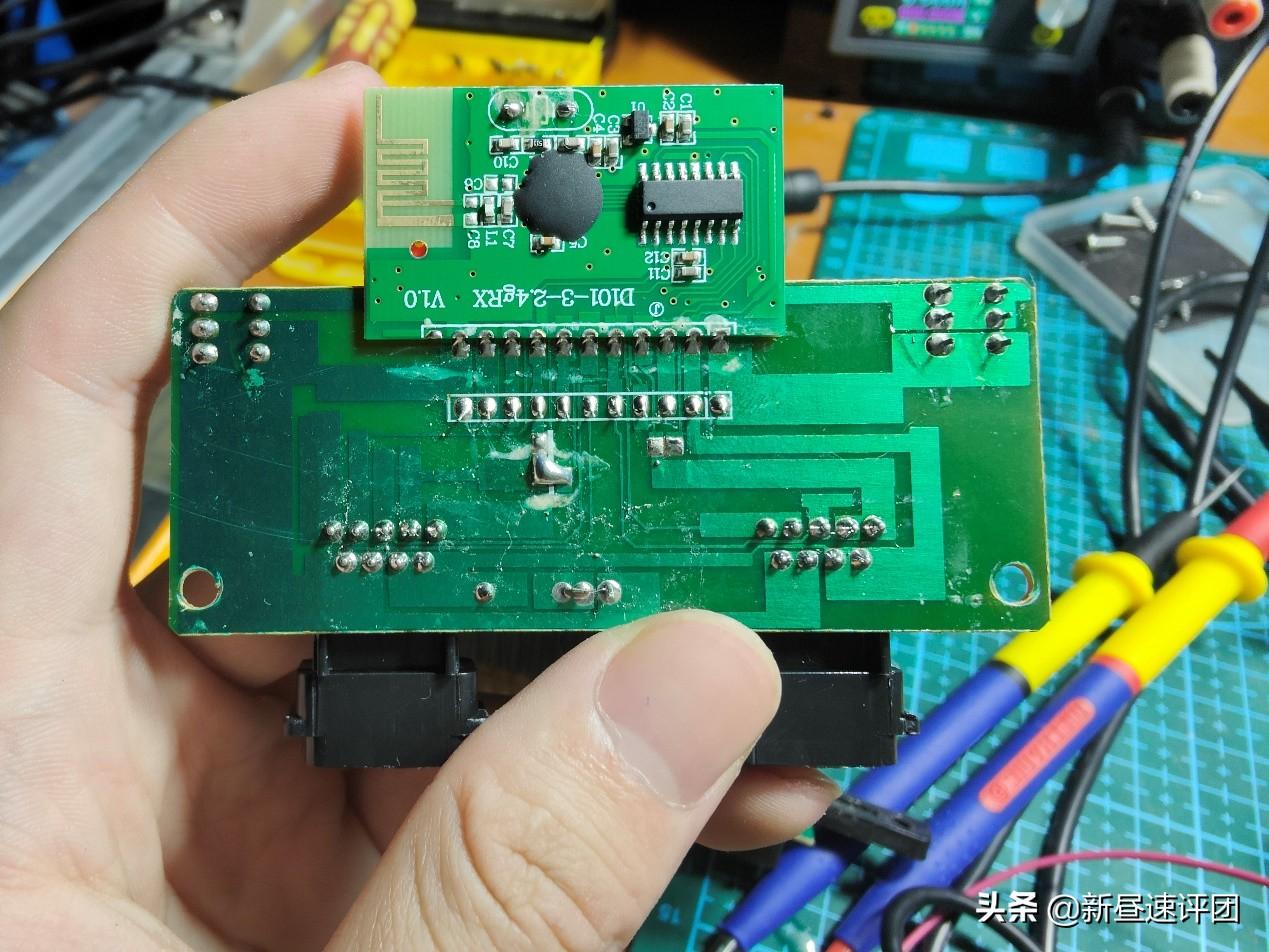

在这裸机的IO板上还很直接的焊接了一块2.4Ghz的无线模块

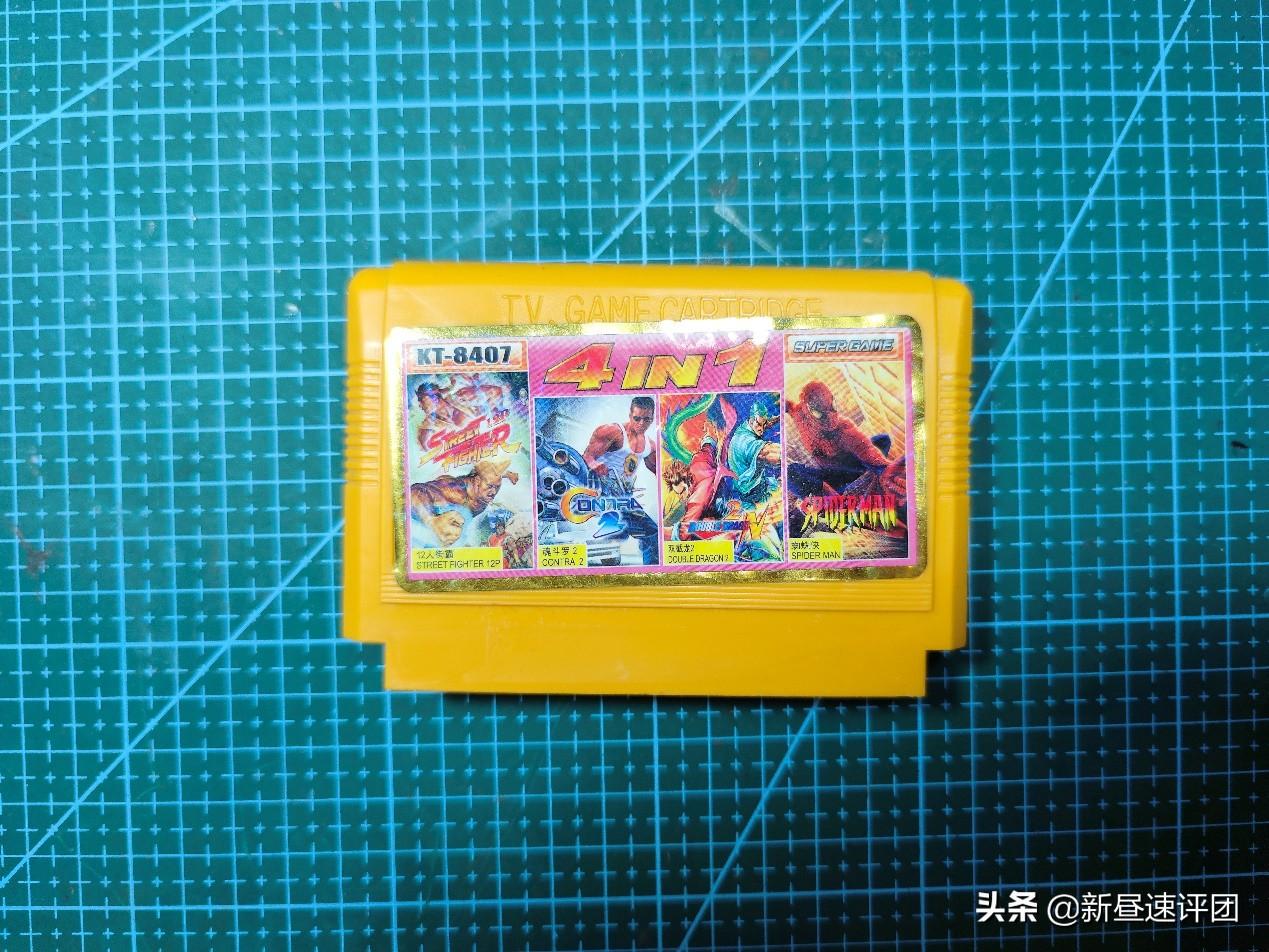

还附带一张试机卡带，4合1的，我们最后试试。

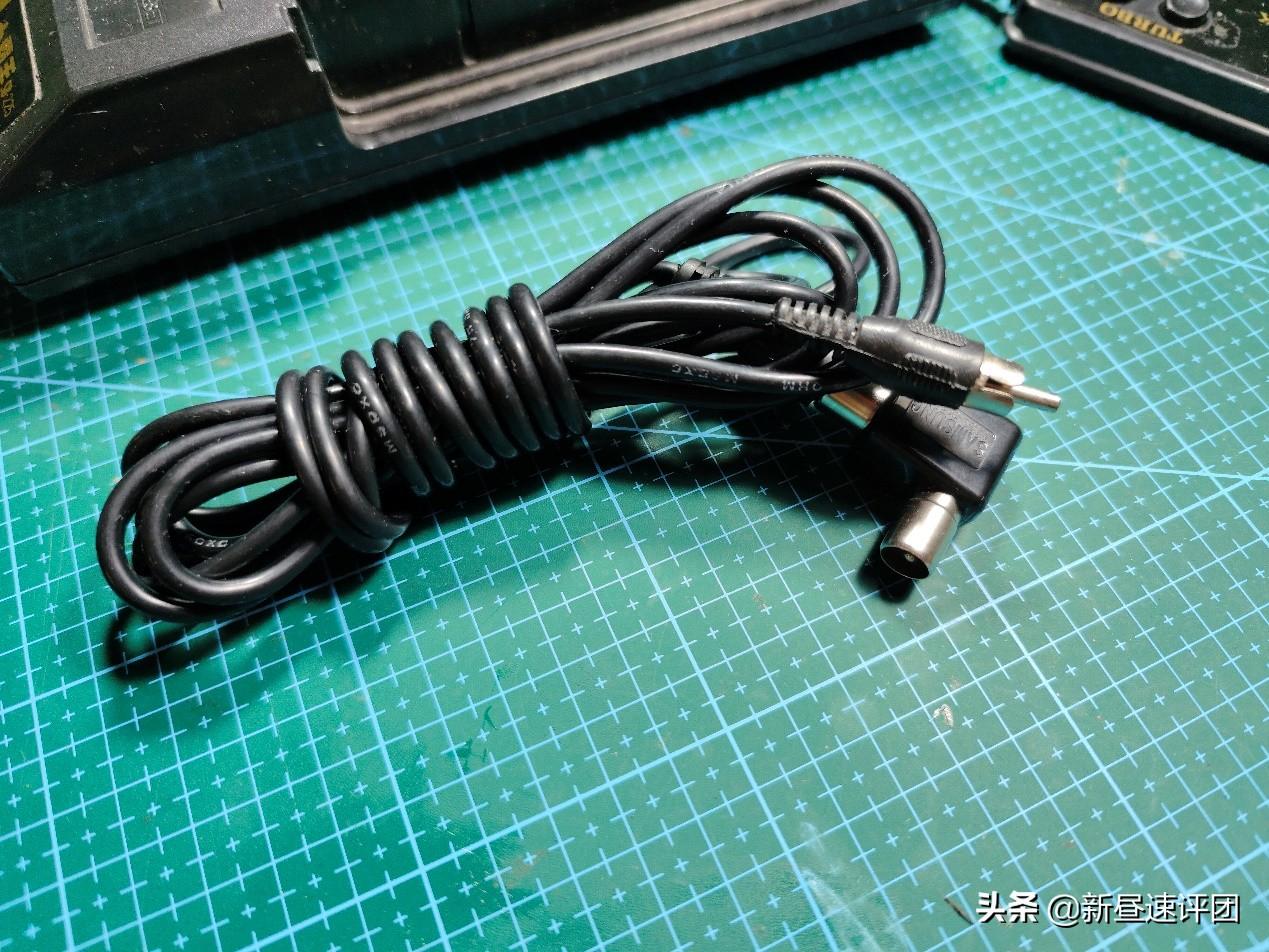

这是一根莲花转电视输入的线缆，我认为是92年那台原配的东西。

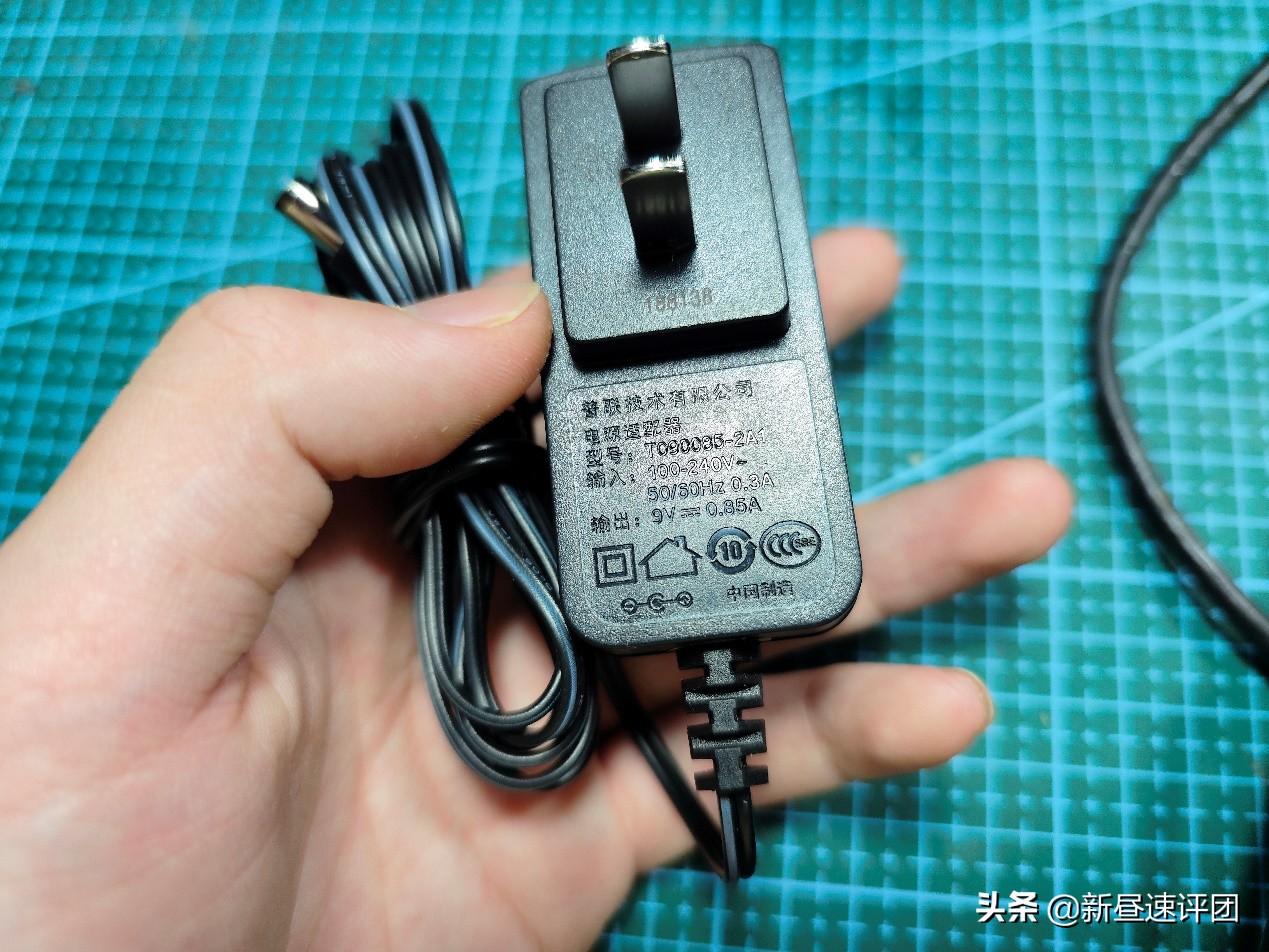

附带一充电器，是TPLink路由器用的，电压9V，但接头线序不对，正负位置和FC的正负极是反的，FC以及一票寨机都是内负外正。但愿没插太久

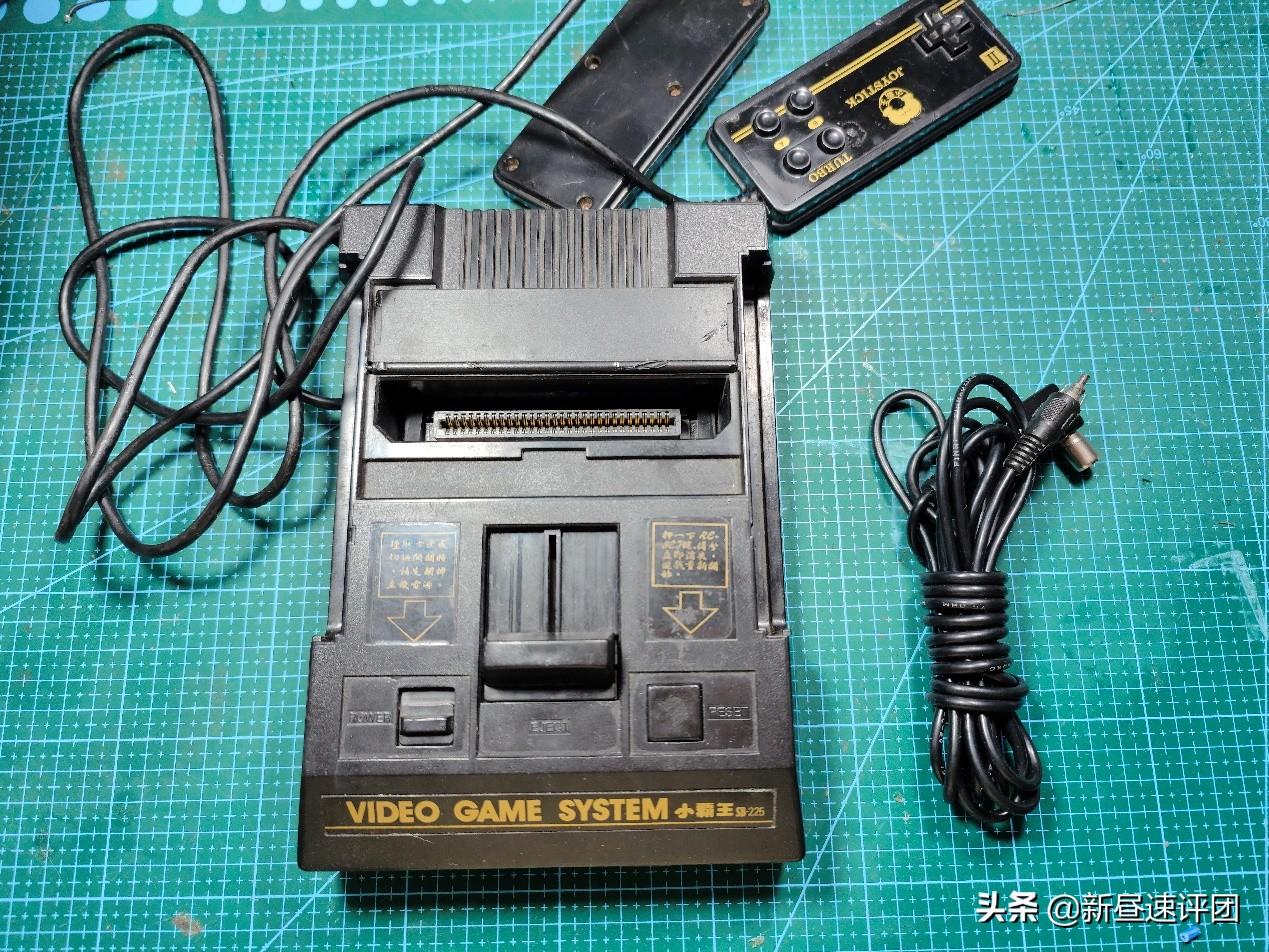

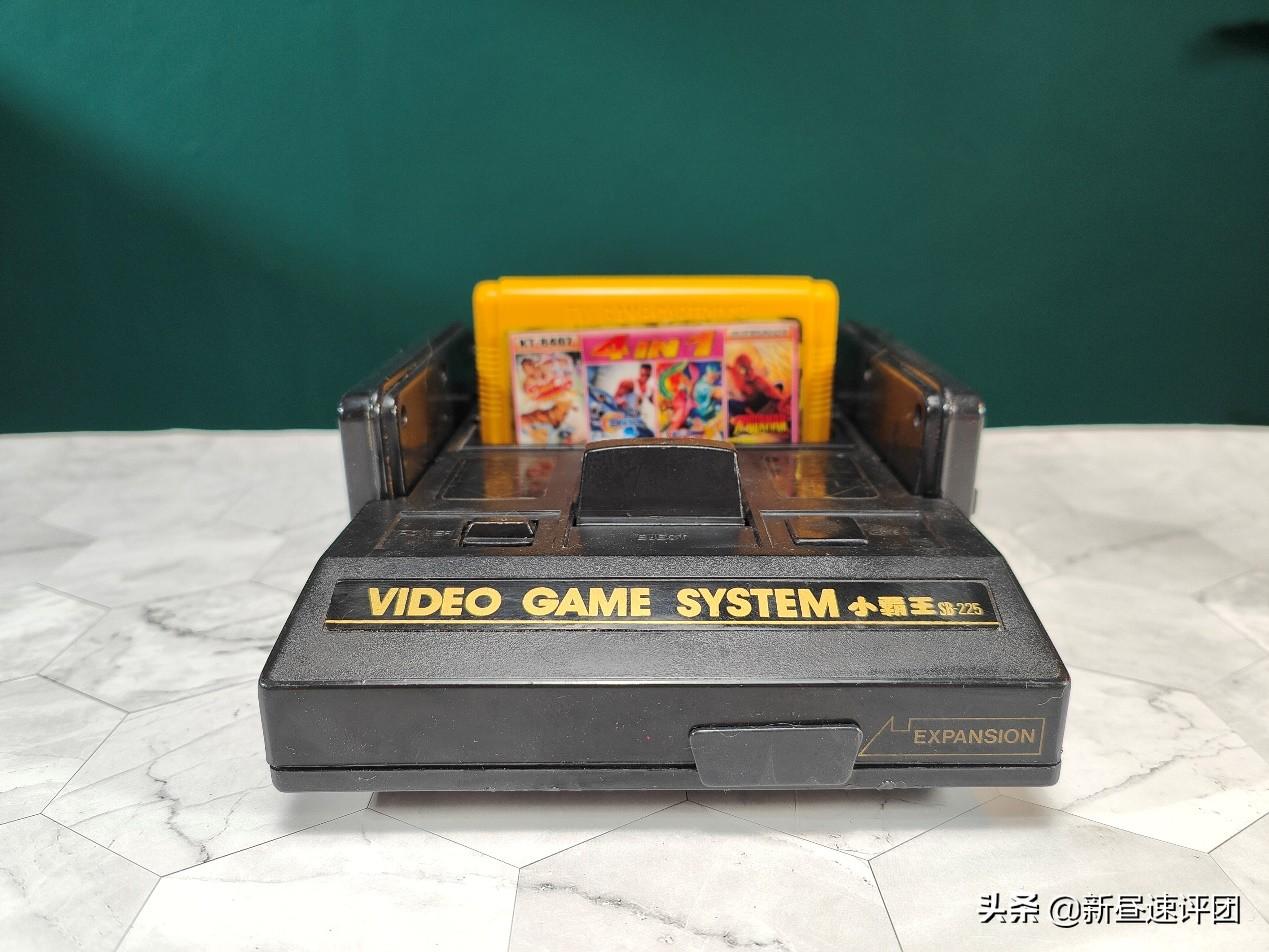

然后就是本体了，这是一台黑色的FC模具的小霸王，相对少见一点，因为小霸王后面开始出各种魔改的MD模具还有键盘式的学习机了。

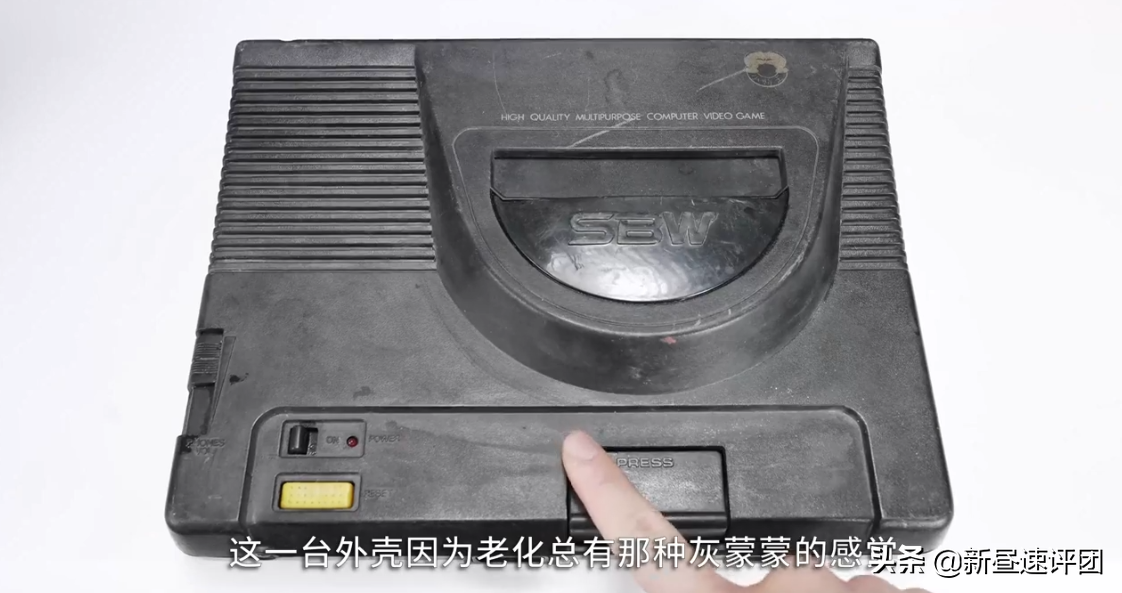

比如我们之前有个视频内容，就拆过这样的后期机型

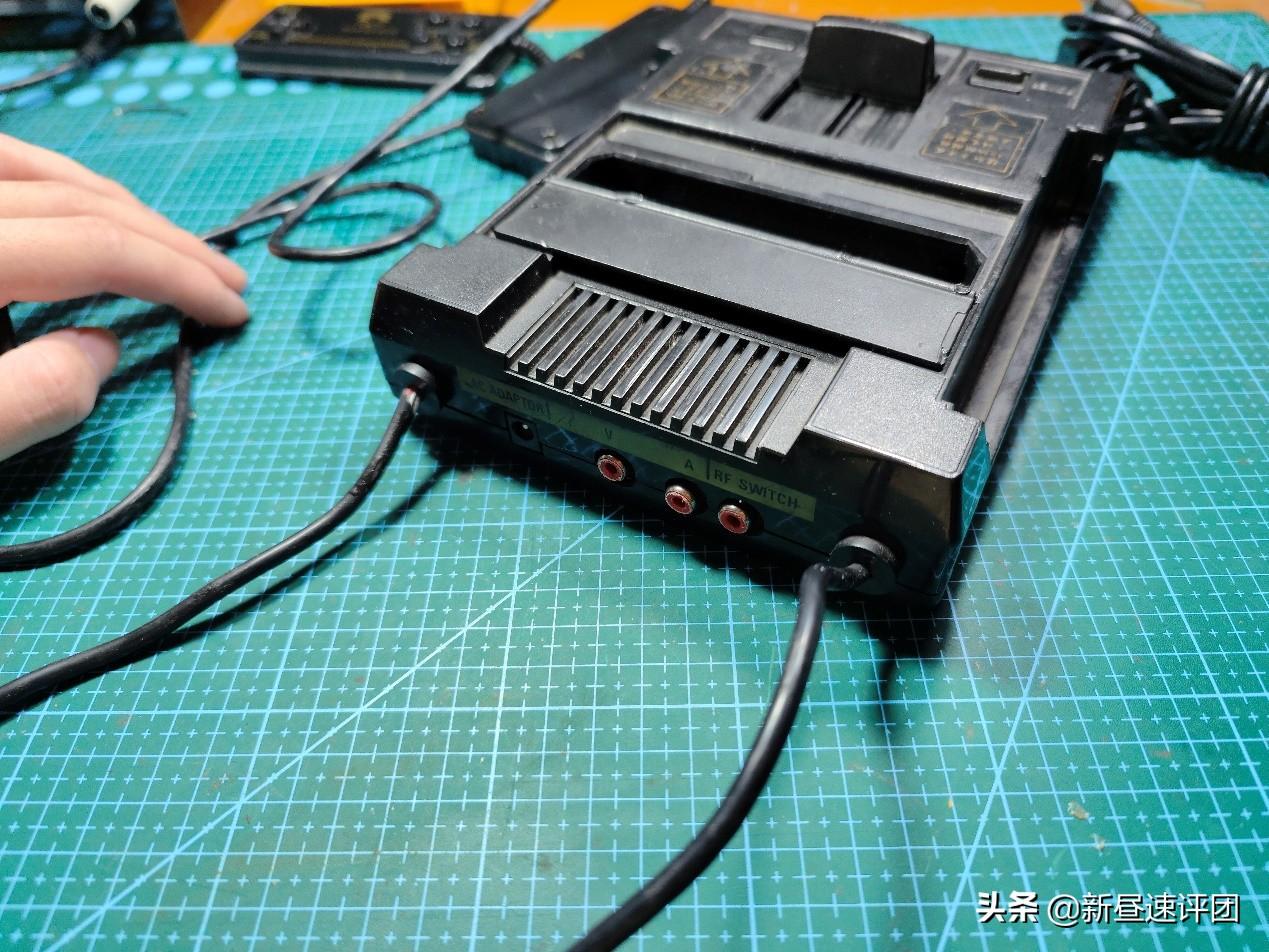

看一下接口，还是老样子的，DC口，AV口和TV口。

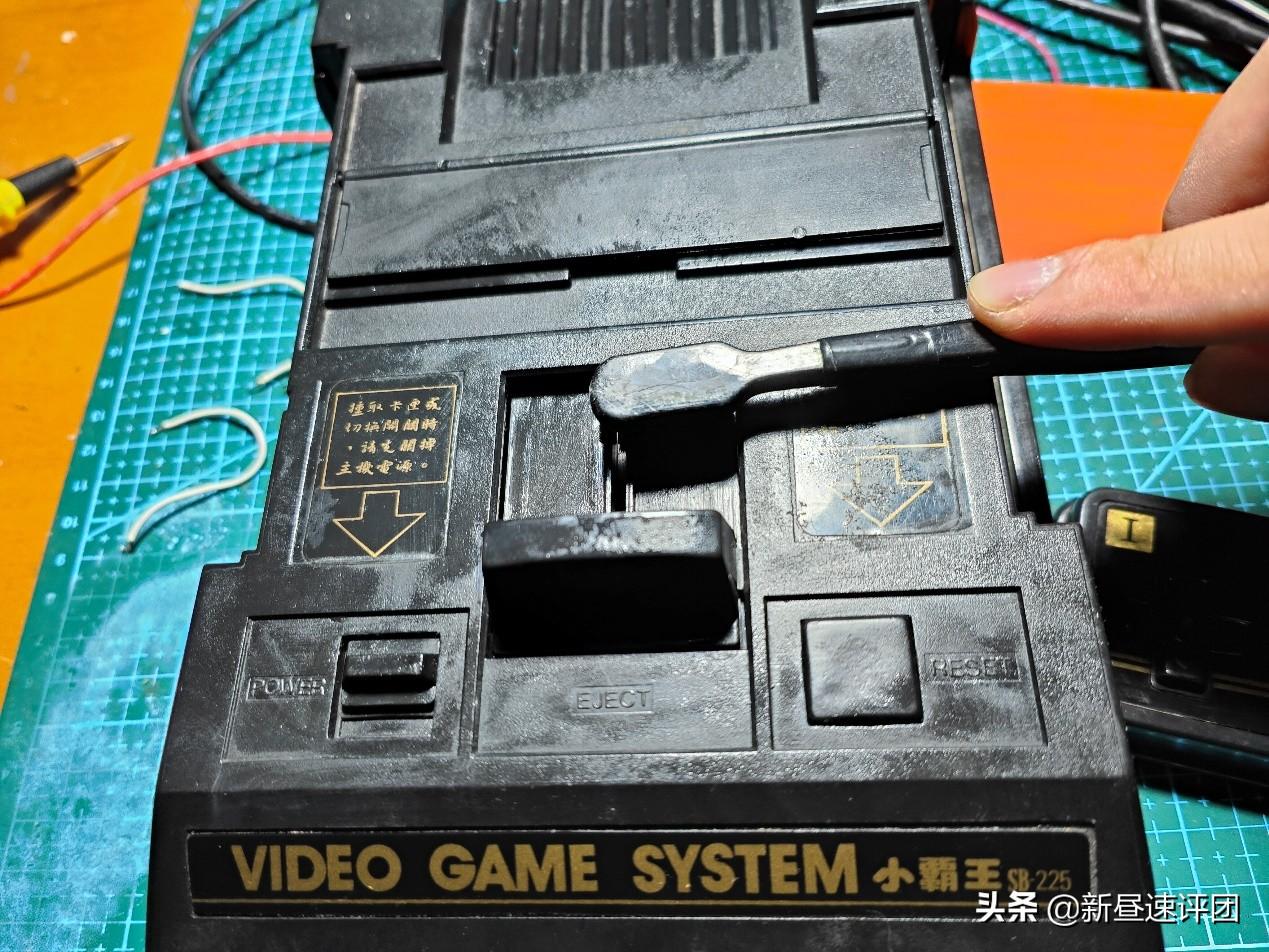

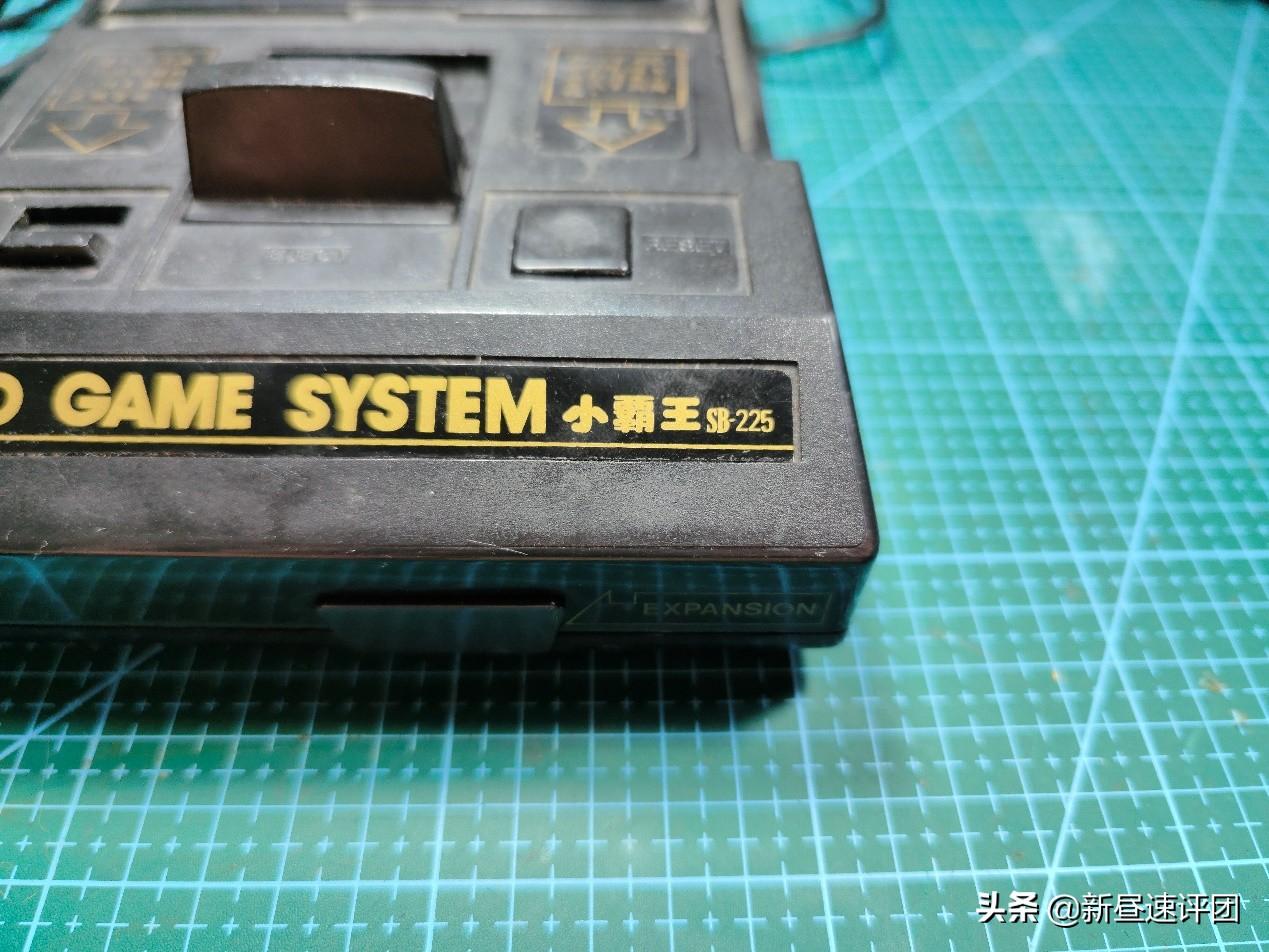

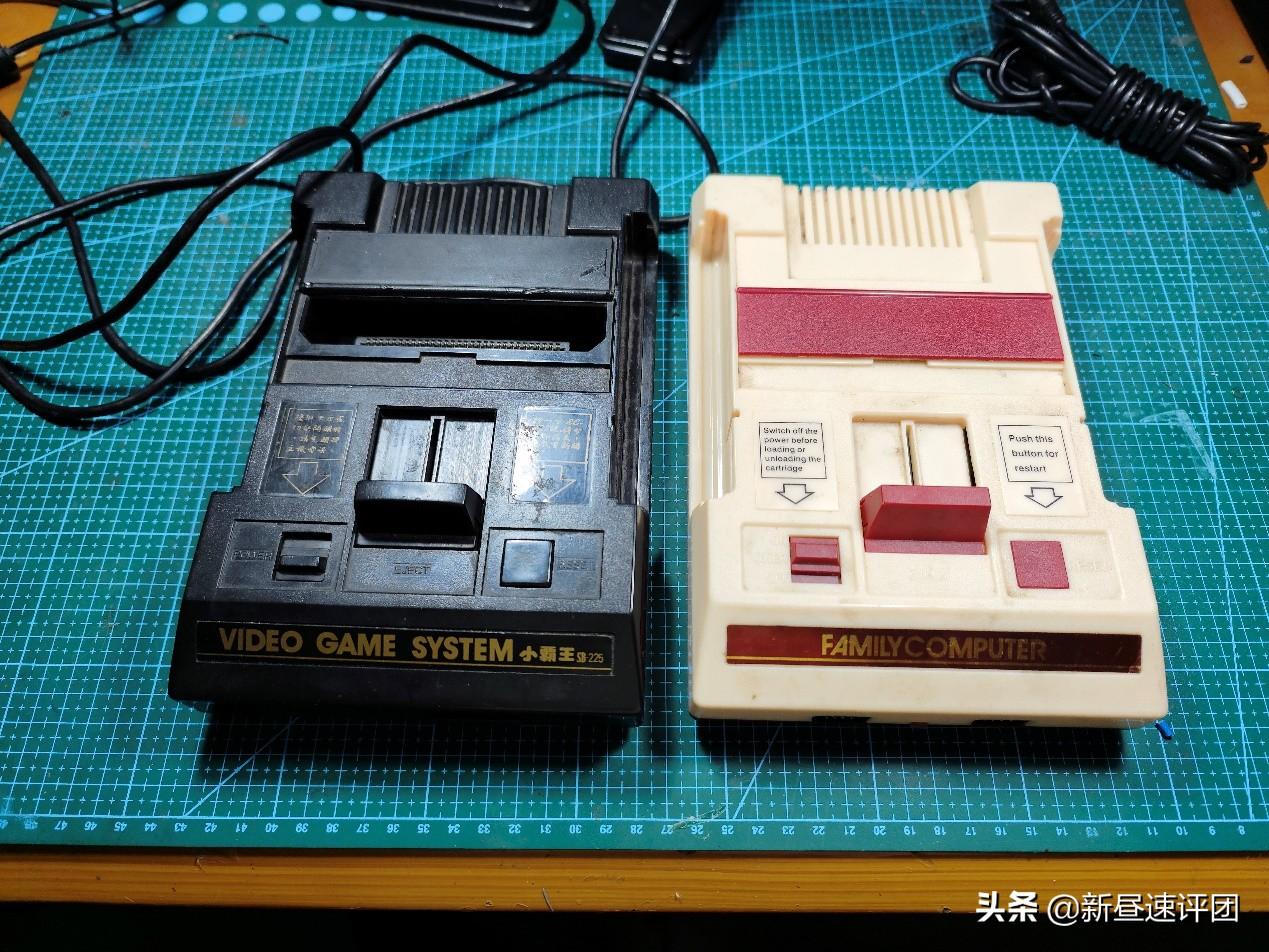

这次的这一台机器的型号为SB-225，可以和其他寨机比较一下，确实就只是颜色换了一下。

拆解和修复

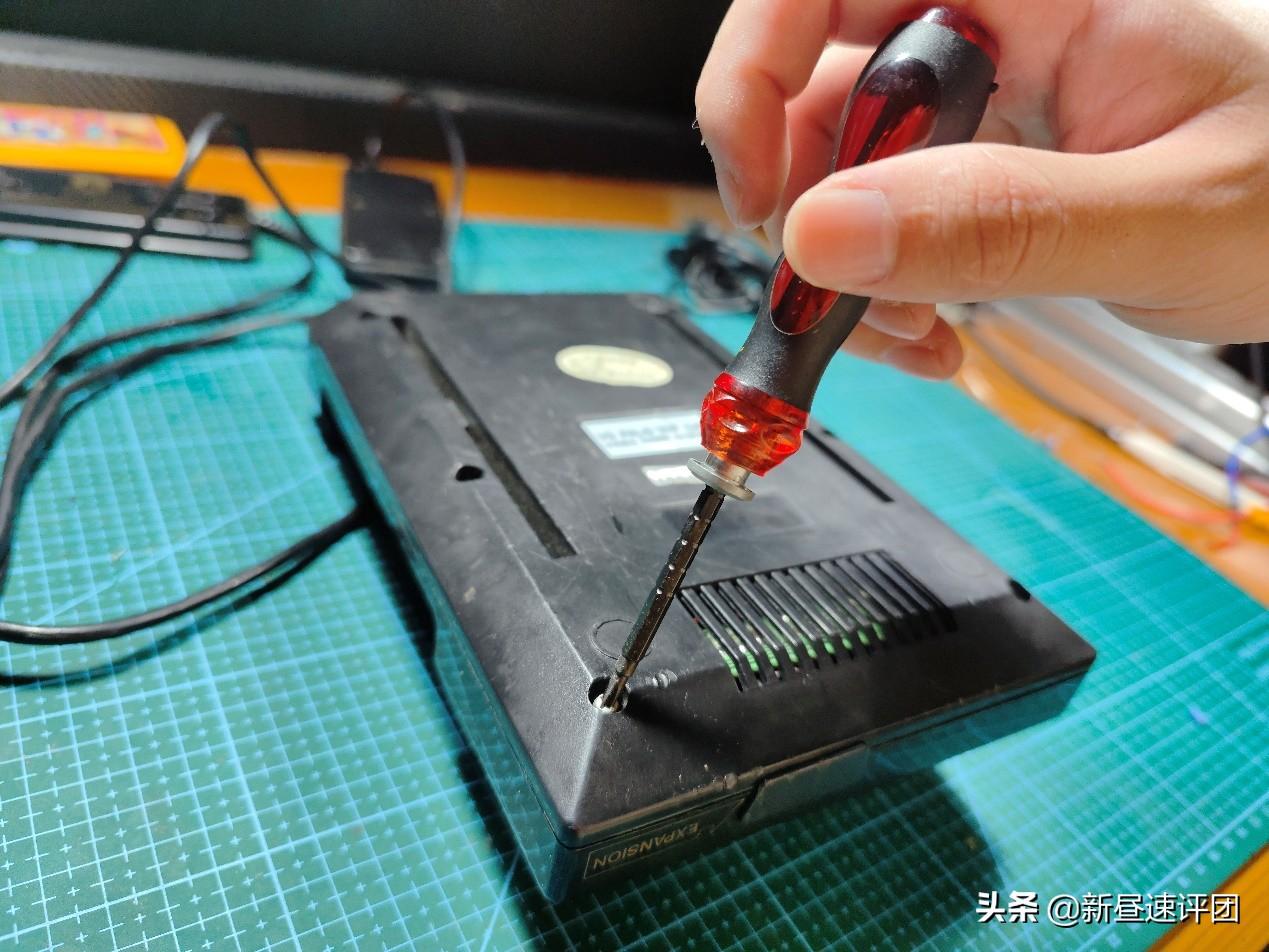

接着开拆这一台，因为是老模具了所以没有任何出乎意料的地方。就是哪个散热的开口好像不太对，正常应该是放在后边靠近稳压芯片的位置。

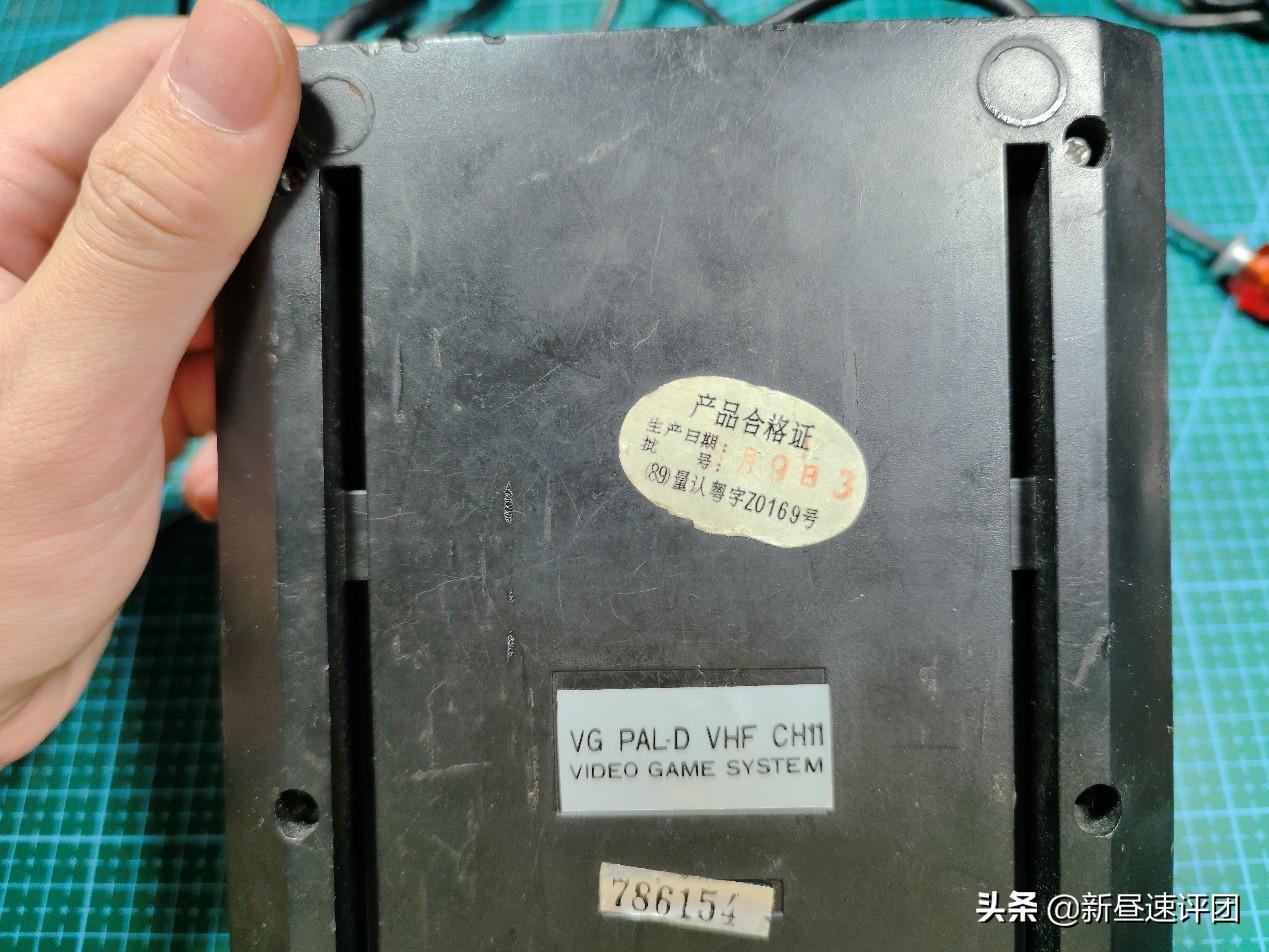

底部贴有89年的合格证，生产日期6月9日，还有贴一个PAL-D的电视格式以及频道11

壳子拆下后我就直接送去水洗了

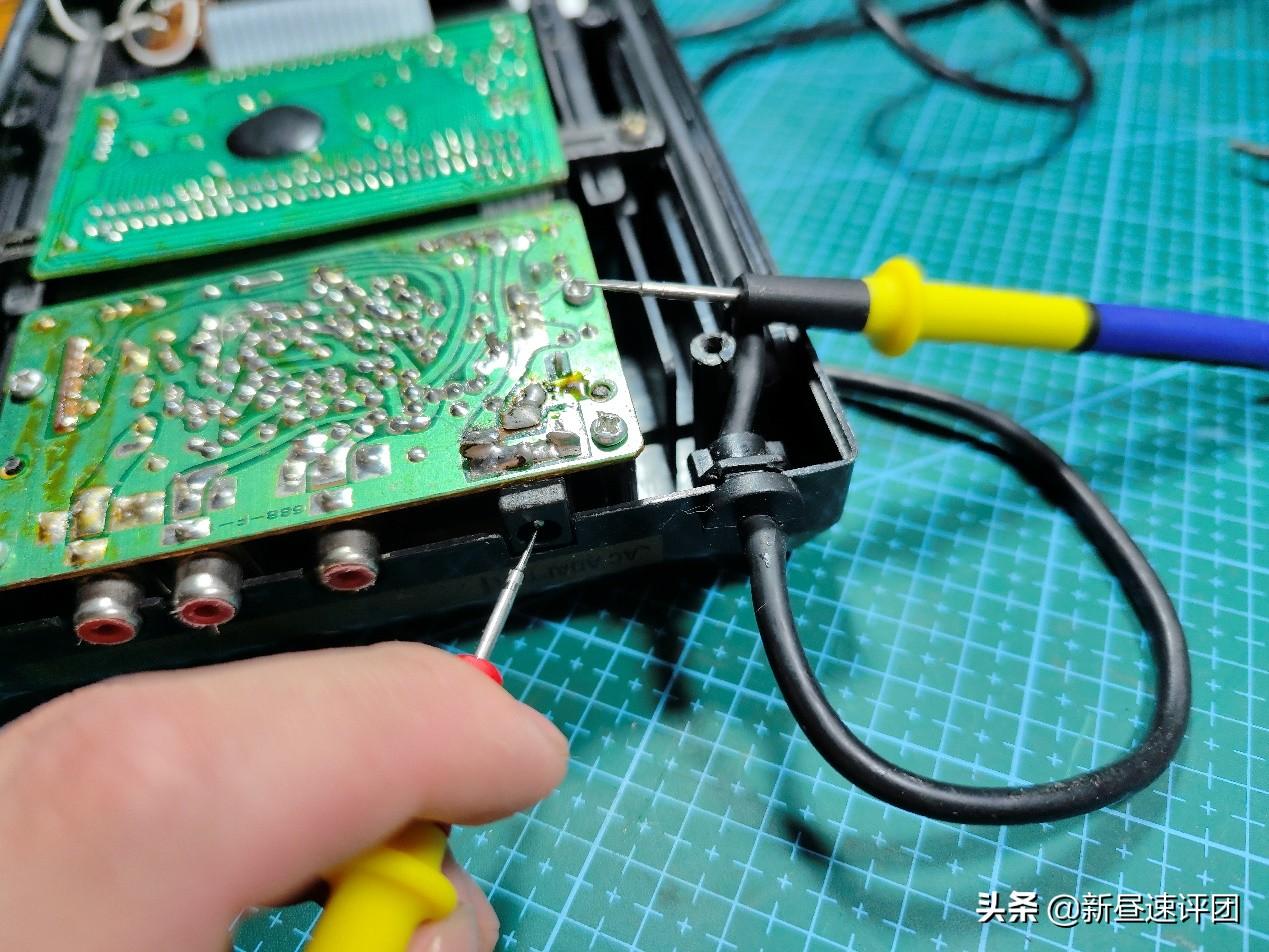

接着，我们先来测量一个接口，果然还是FC的内负外正。

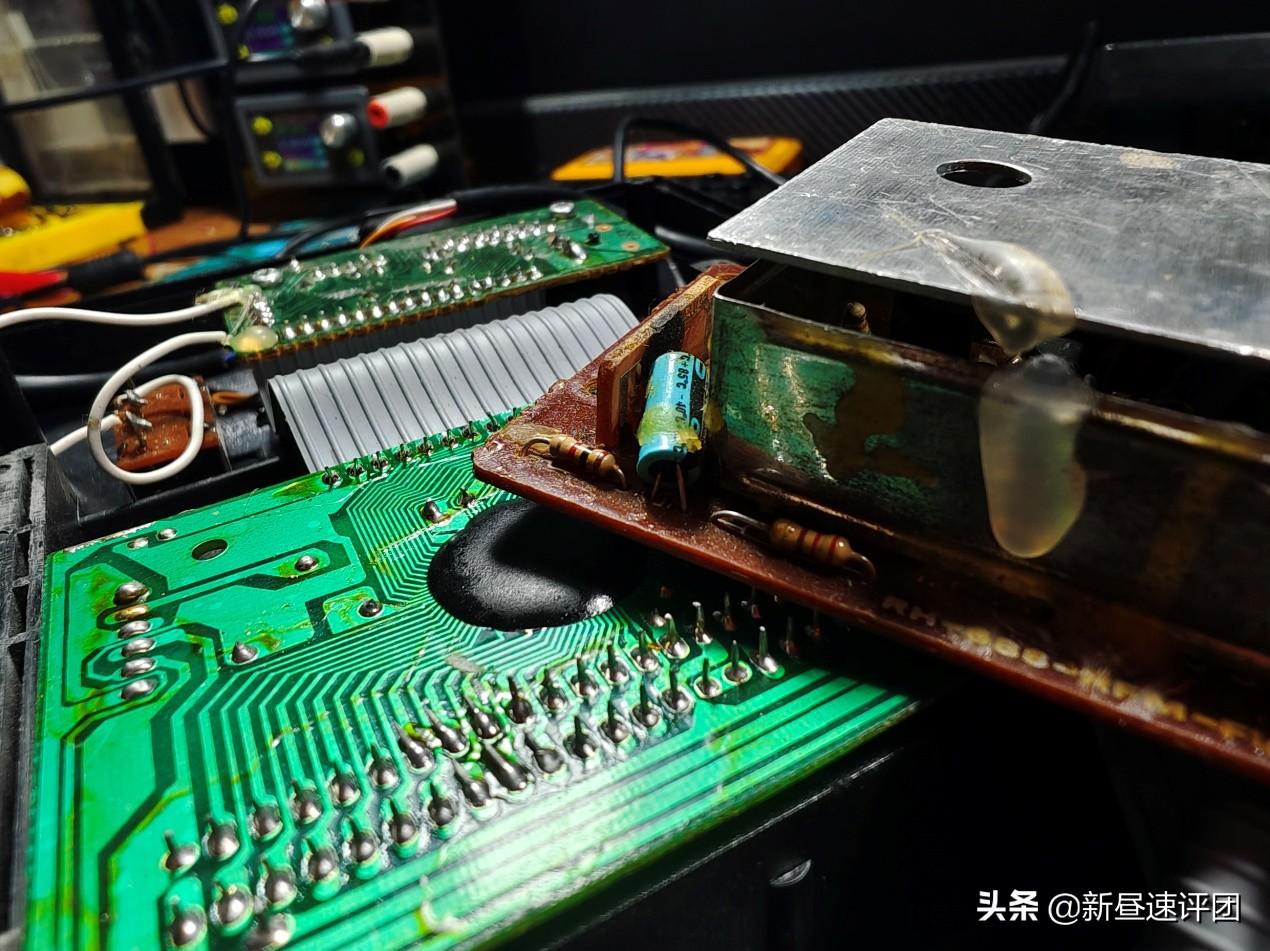

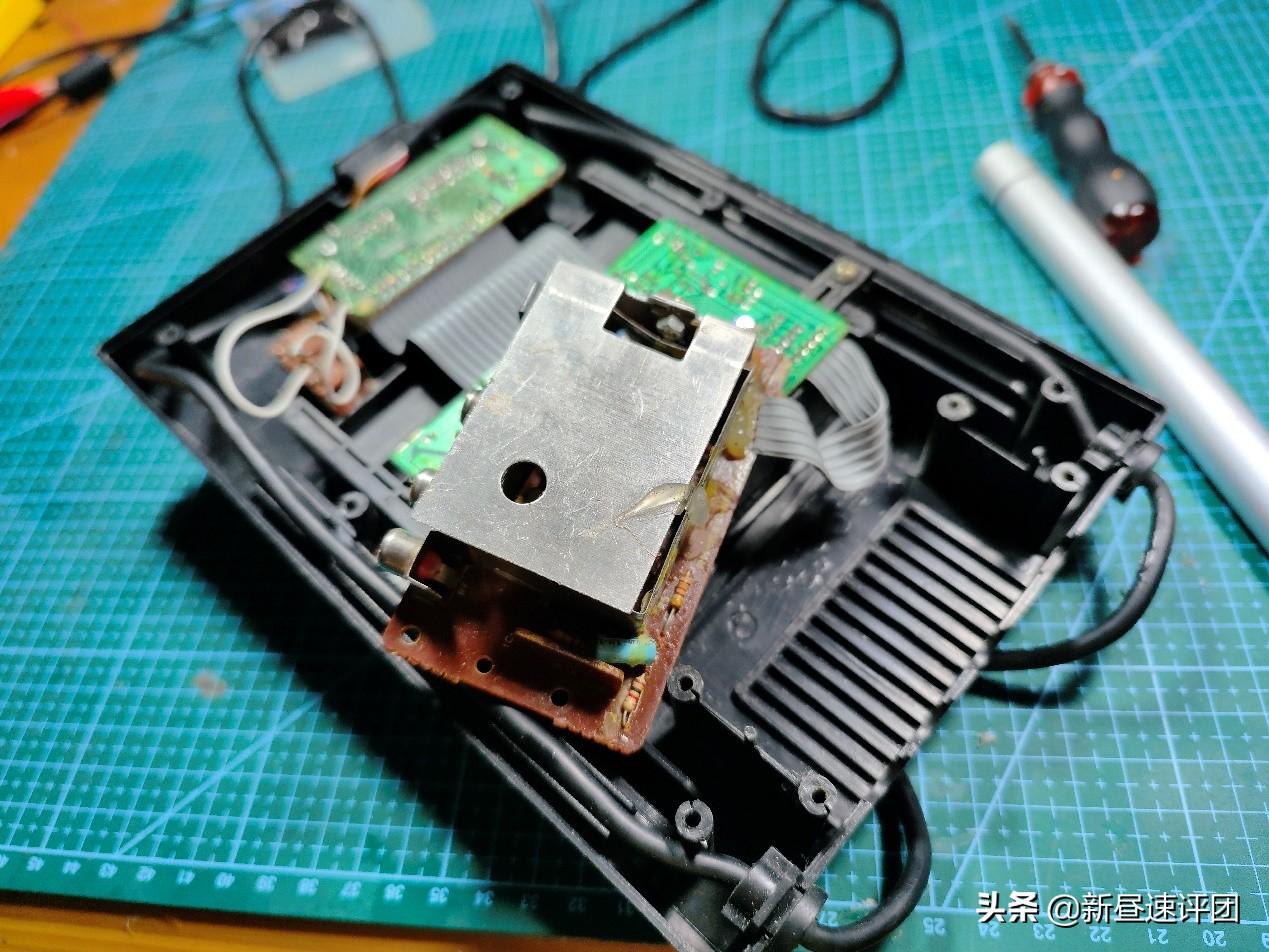

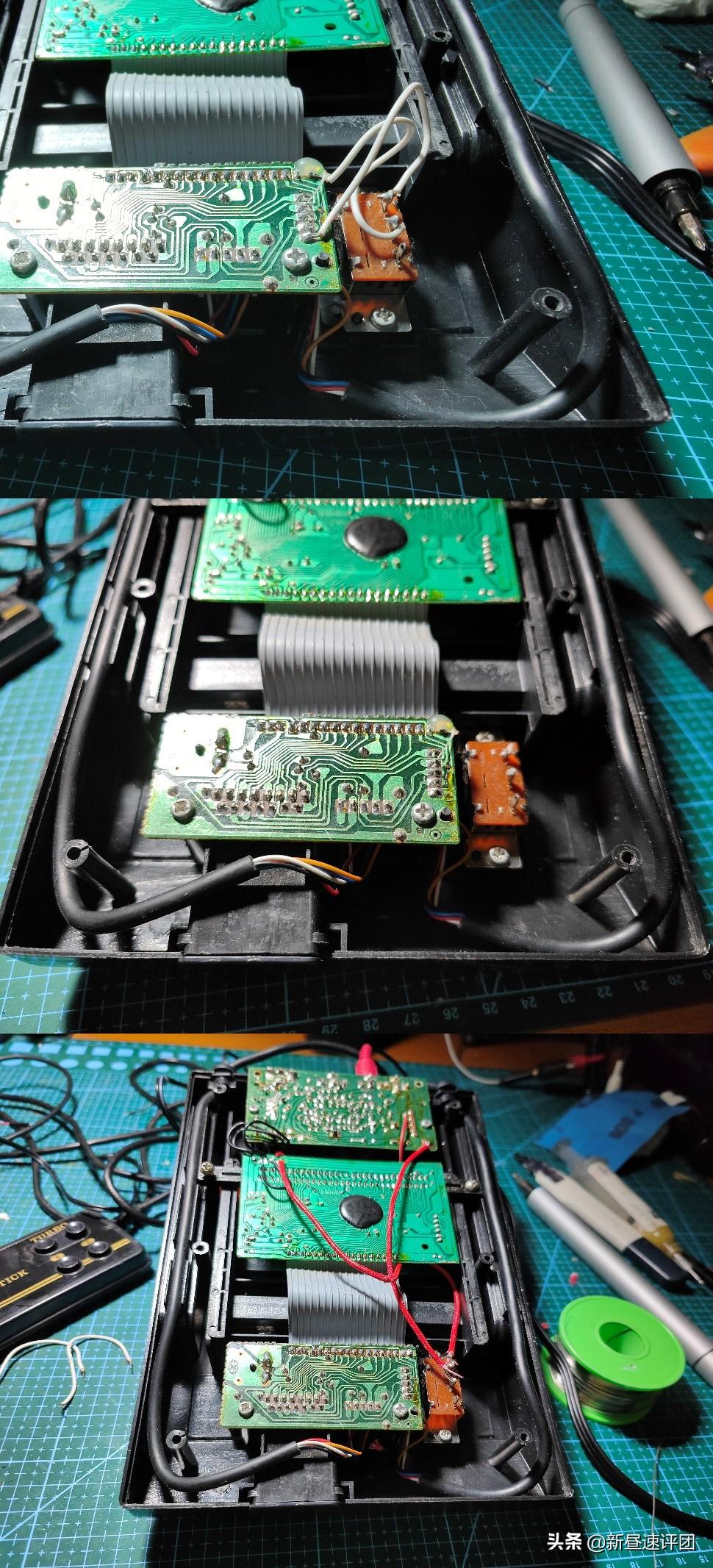

略为简陋的输出板，不管这已经算是比较豪华的了，后面更过分的都有。在靠近下方的位置有一个竖起来的PCB，这个上面有个音频芯片，功能是开机会响起“啊哈，小霸王其乐无穷啊”。

正常情况下，高频部分应该要用金属片包围并隔离，不然就会导致电磁干扰。

接着我们来测试一下看是什么问题。

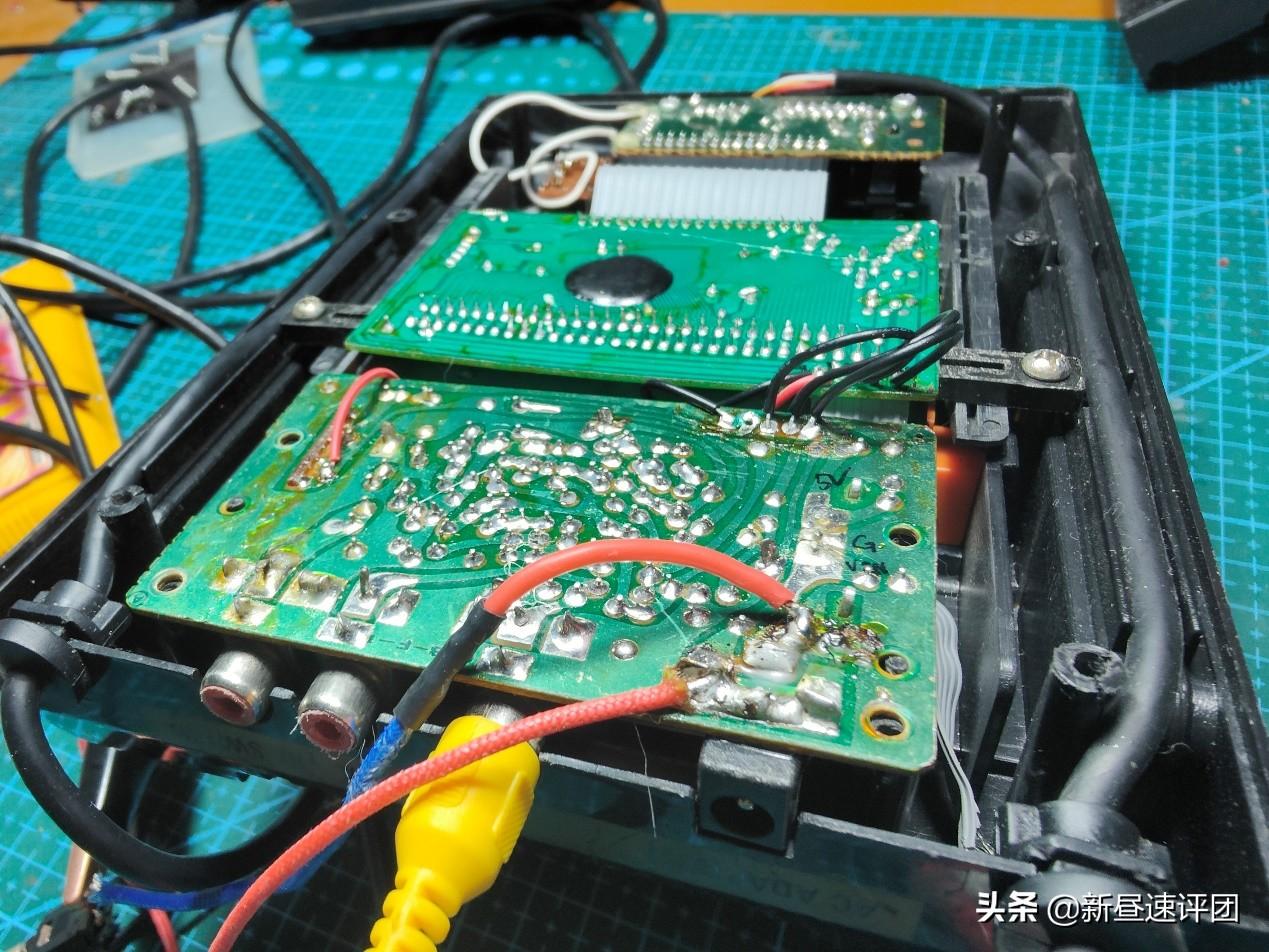

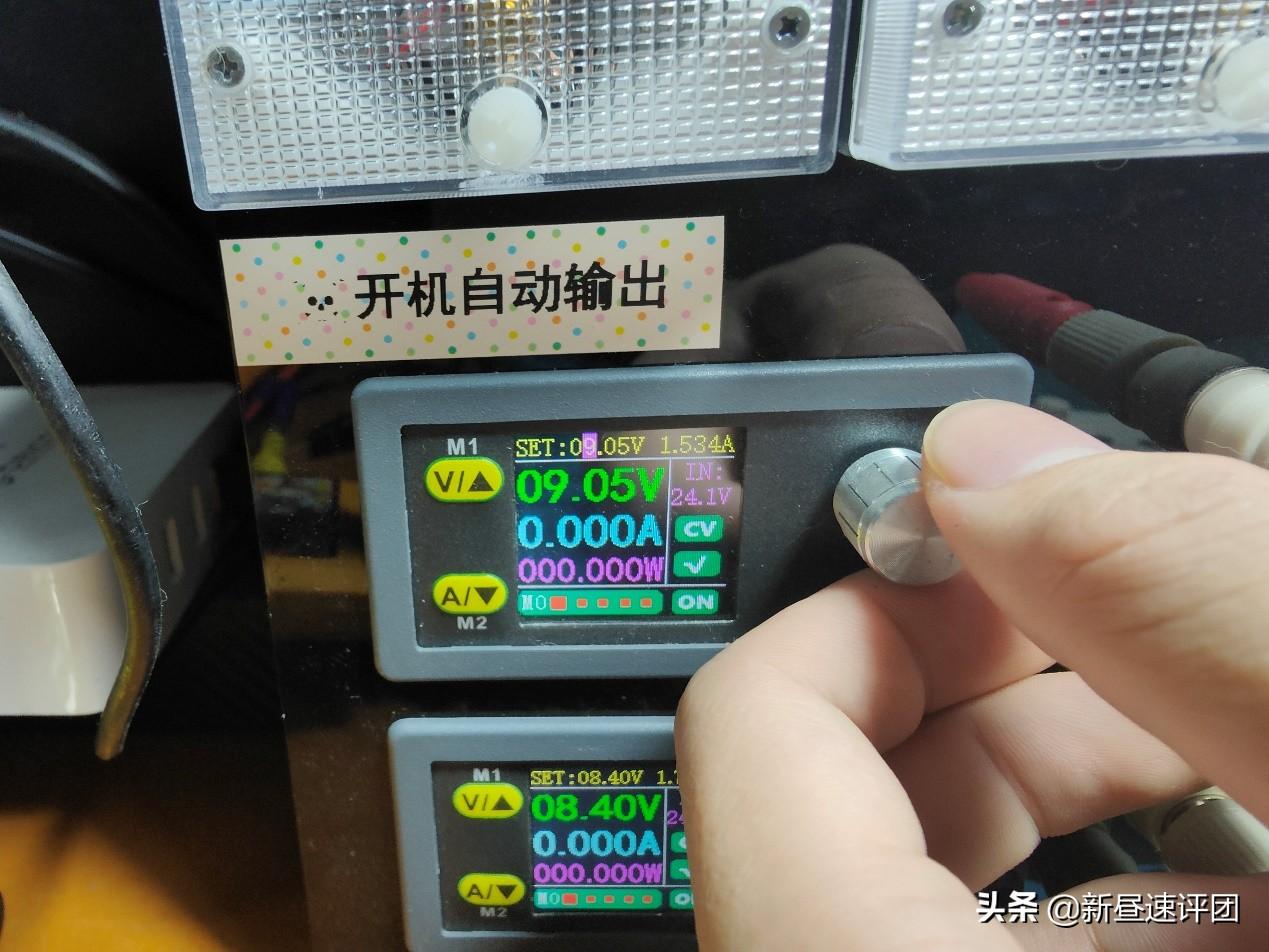

刚才已经测量过正负极了，不过为了看下电流，我还是决定飞线

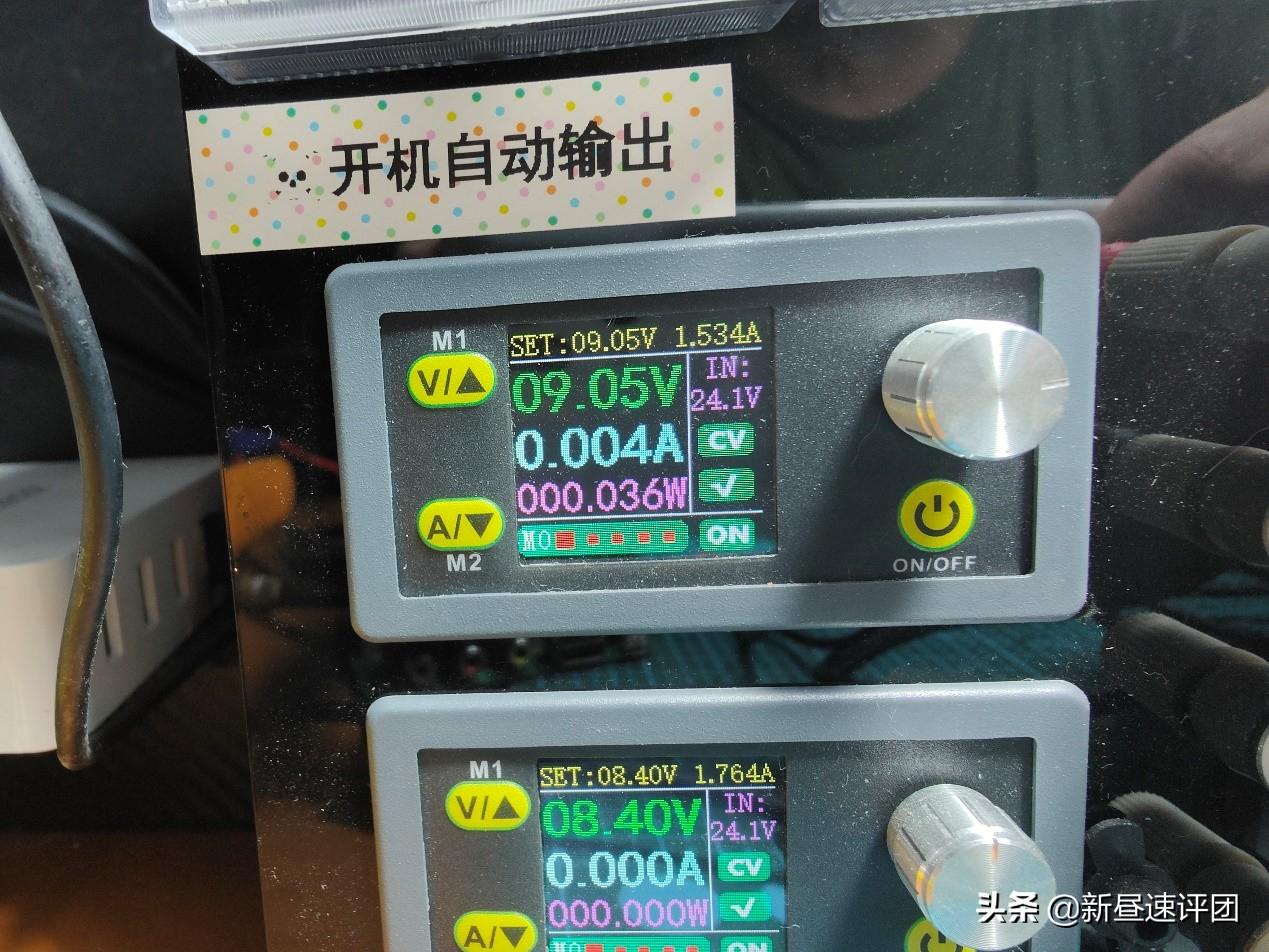

打开后没有任何电流，说明存在断线。

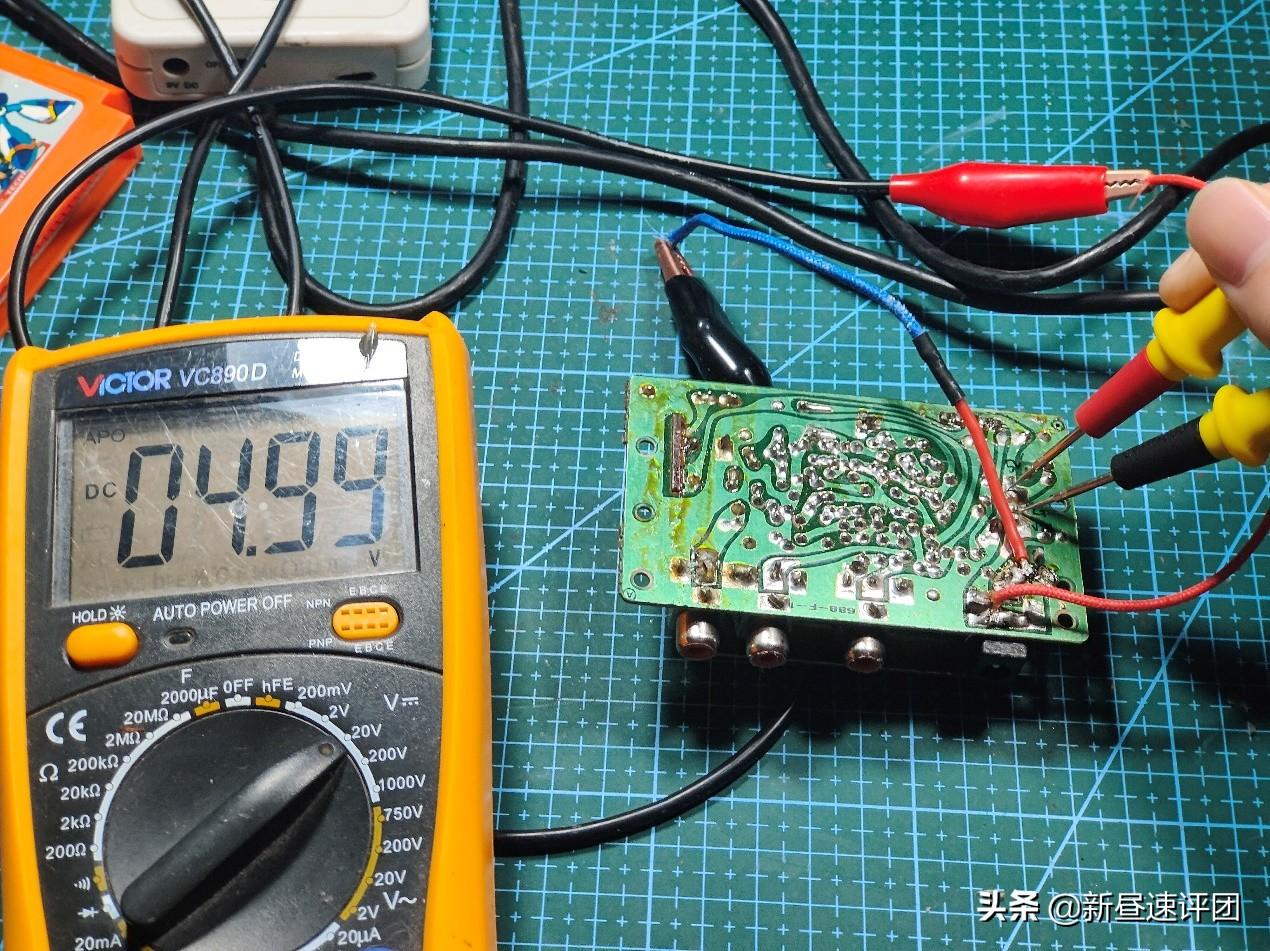

测量一下，发现5V供电到主板这部分是正常的，所以游戏机的供电应该没问题。

为什么以前的PCB是这样弯弯曲曲的呢？明明现在都是笔直的一条条线，这是因为早期的印刷电路的母板是手工绘制的，所以就是这样子

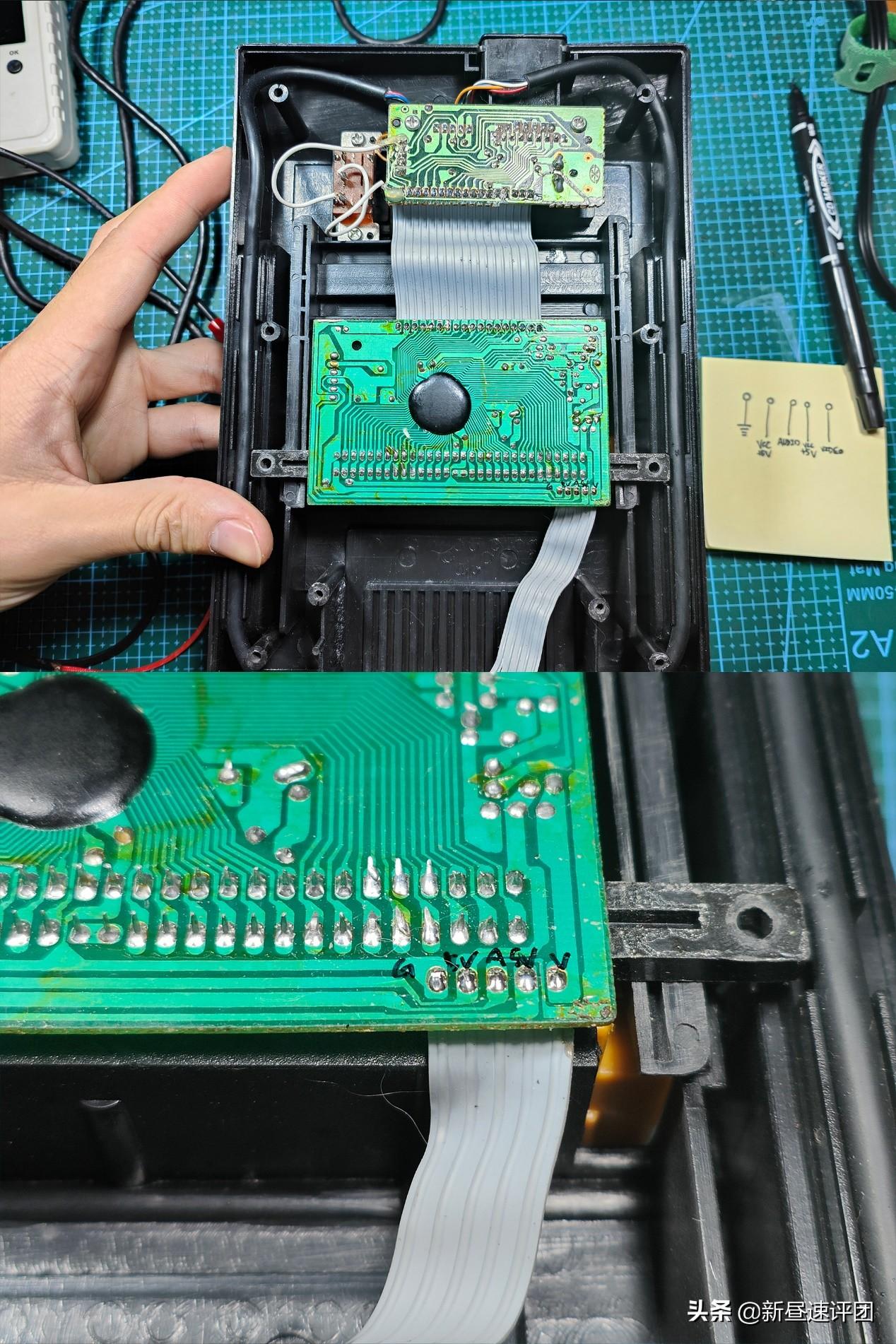

我通过电路设计，找到了和主板连的五条线的定义，可以看到有两个正极，为什么这样设计我们等会说明。

核心板上我也做了标注防止出错。

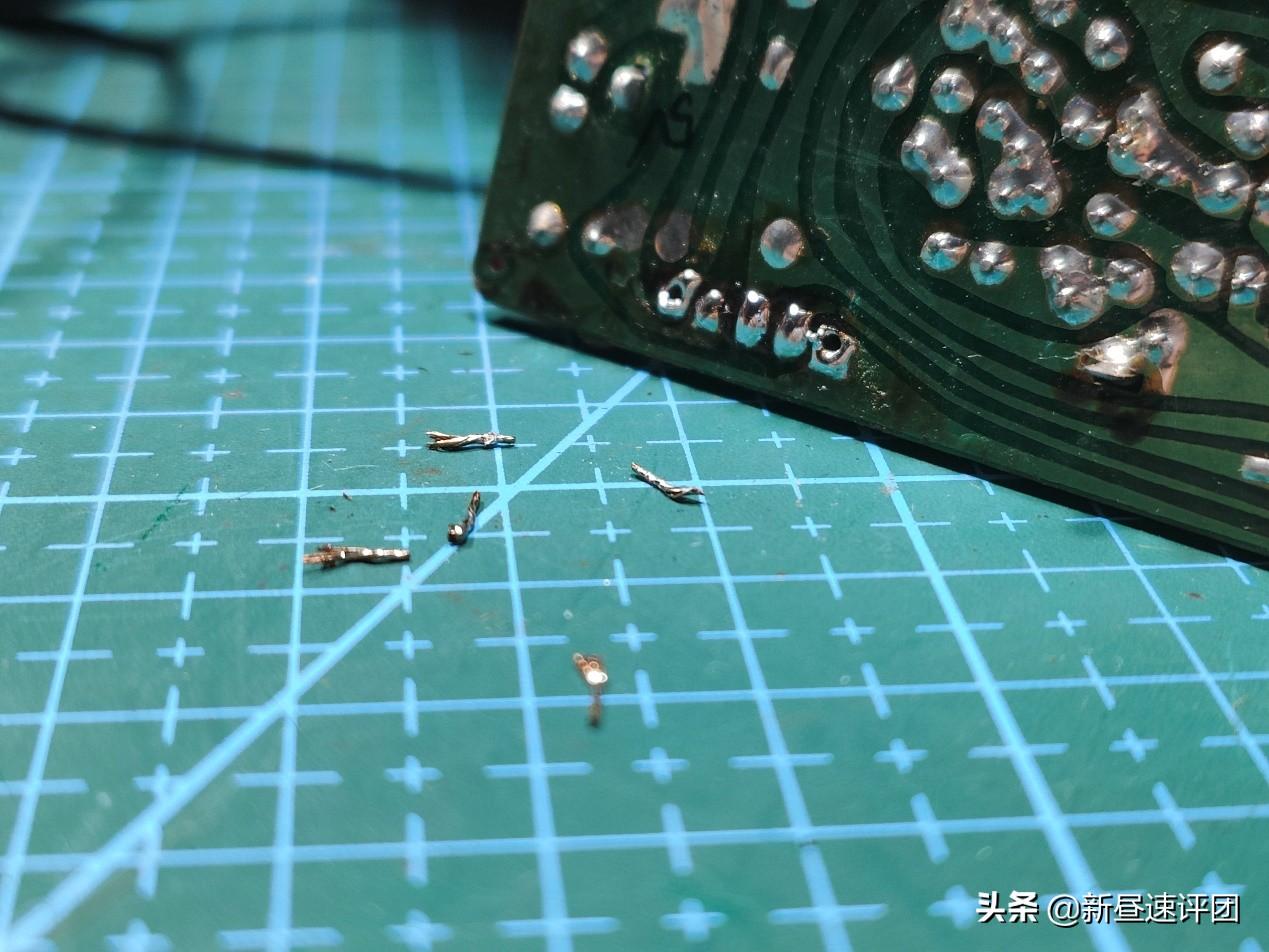

如果说是连线问题，那很明显是必须要怀疑排线断了的情况，我首先清理了输出板残留的排线

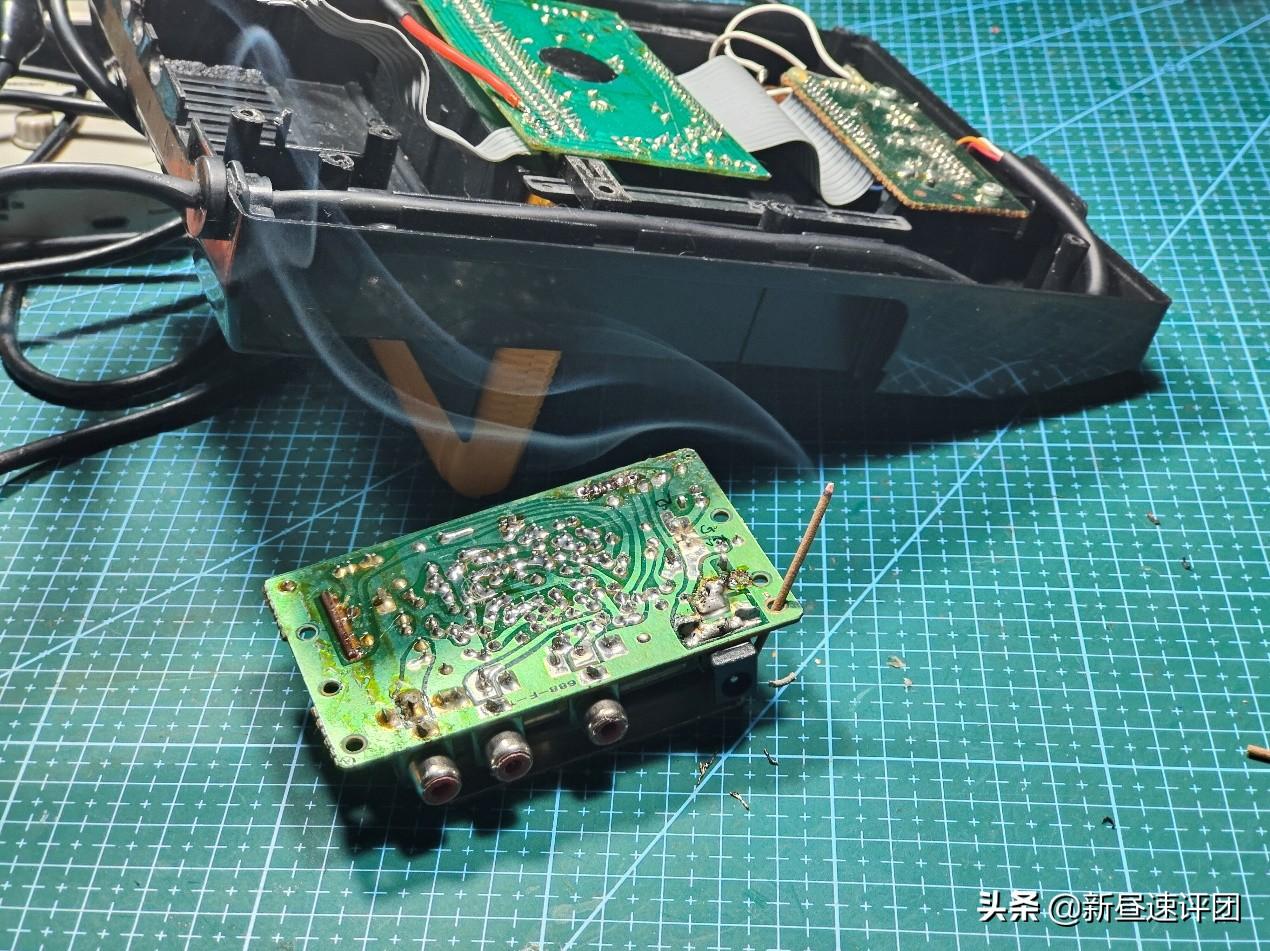

之后点了一炷香（非必要行为）

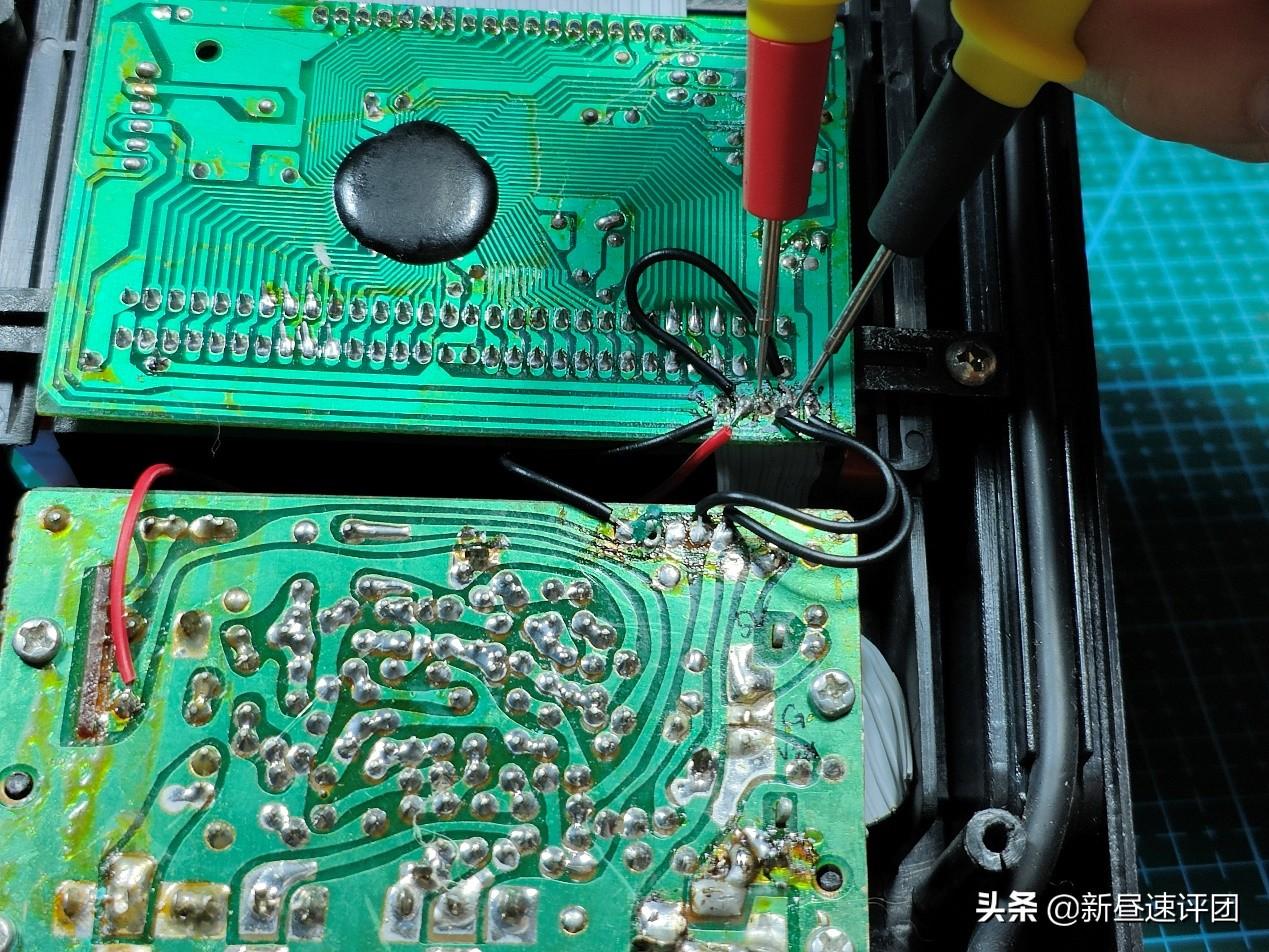

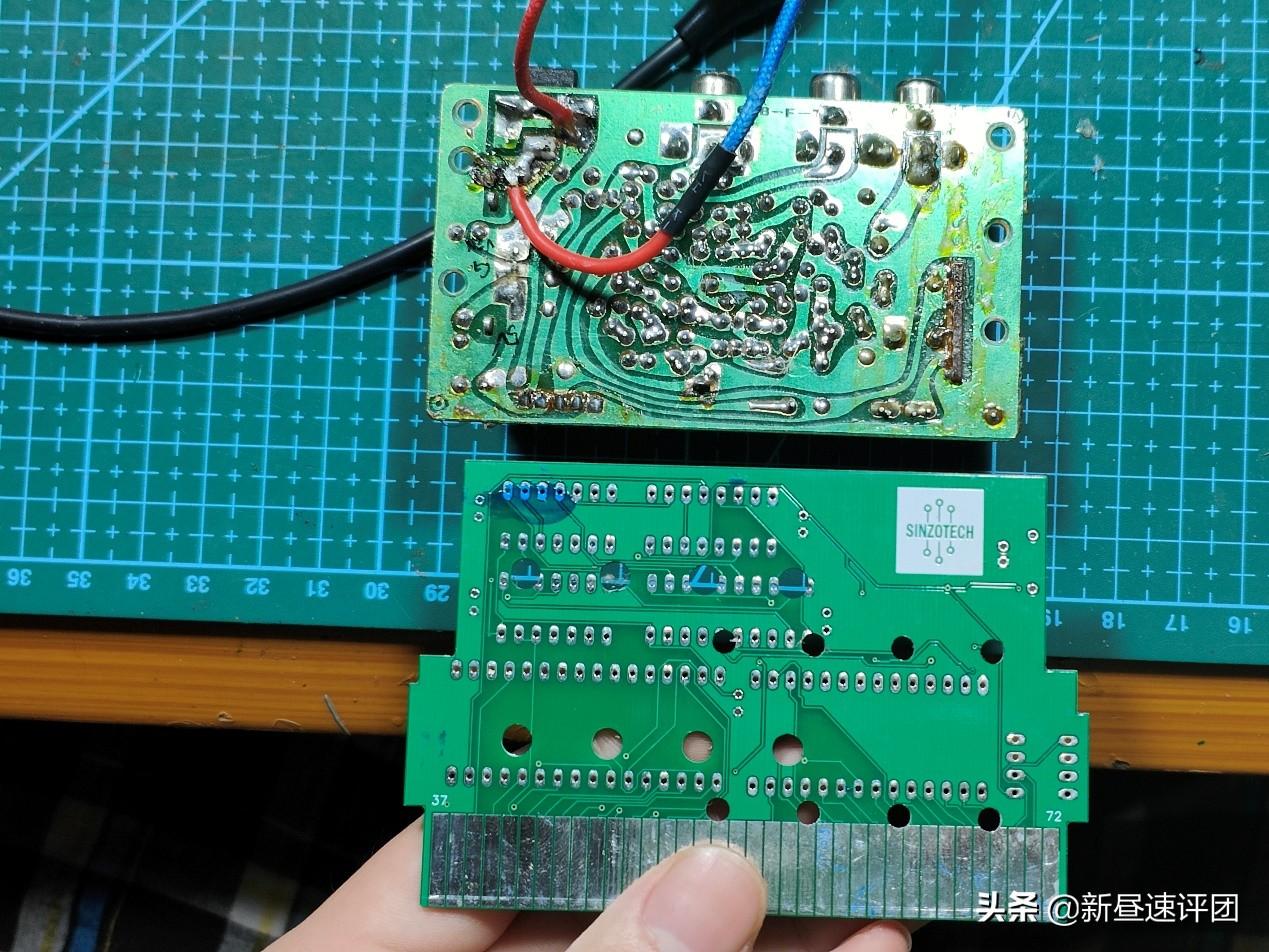

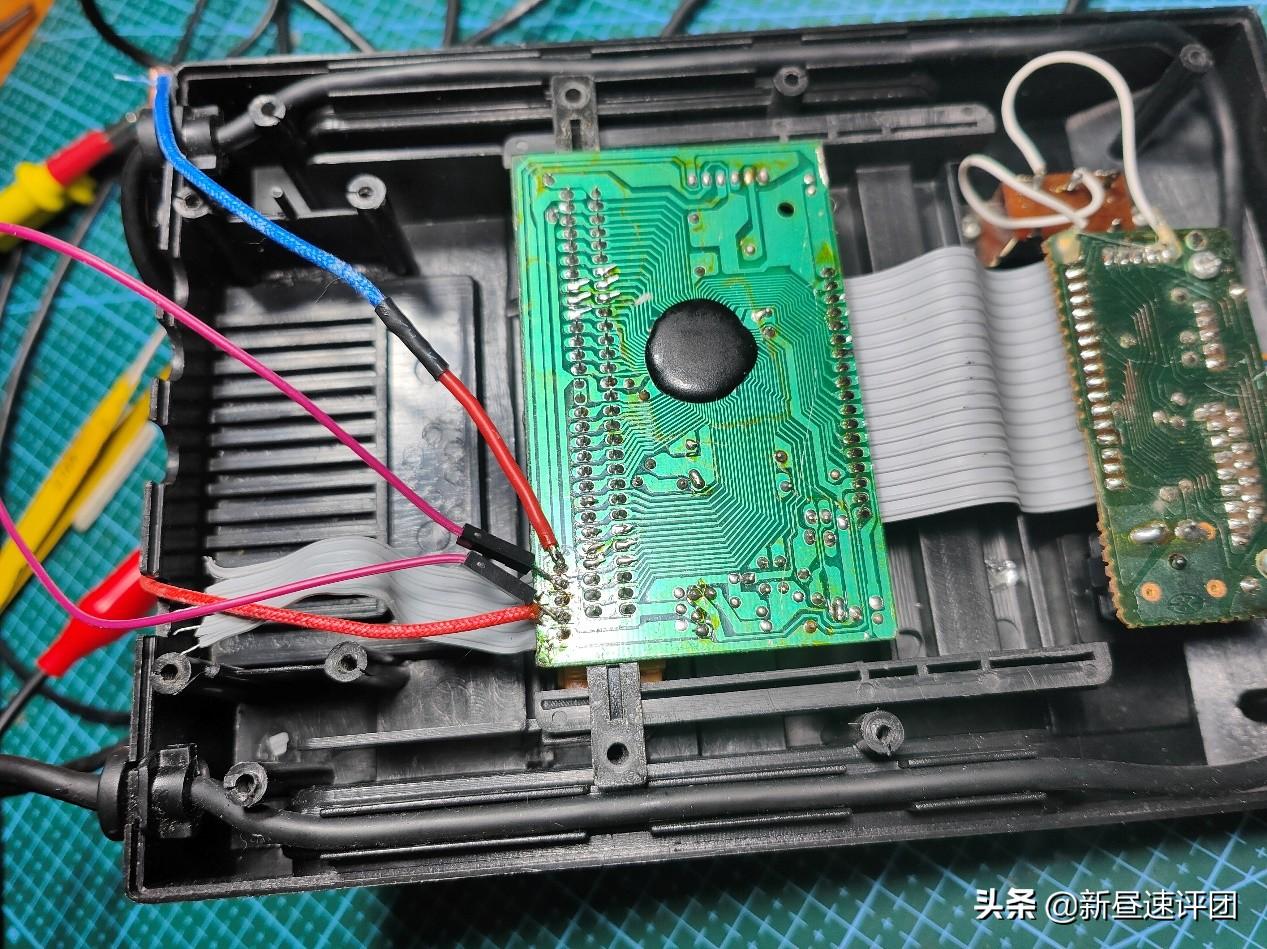

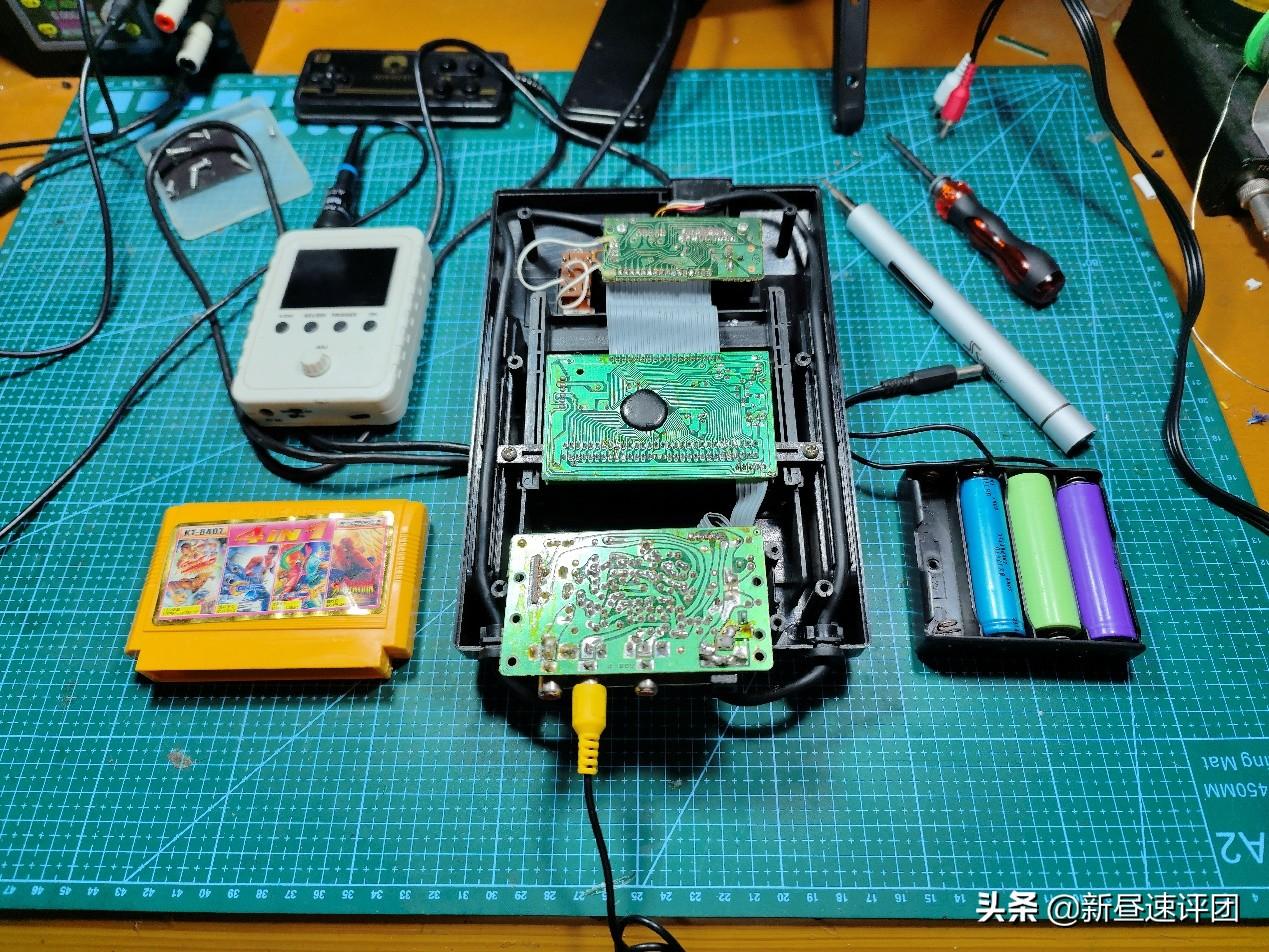

凭借刚刚标注的线序，飞线正负极到核心板上面，在另外一侧我插上了一张500合1的卡带，并没有使用网友附带的卡。

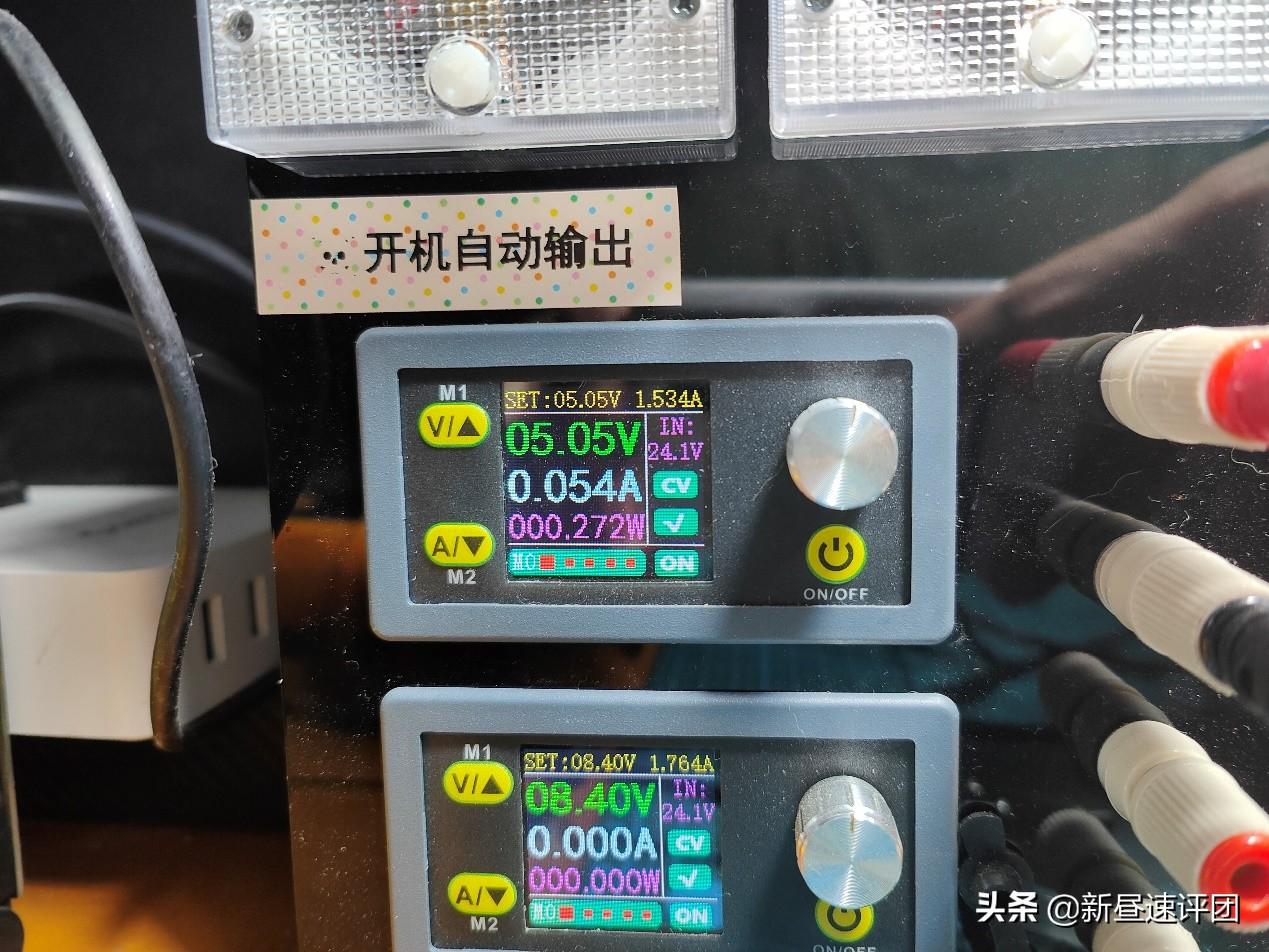

接着来上电，看起来有合理大小的电流，这说明核心板是正常的运行

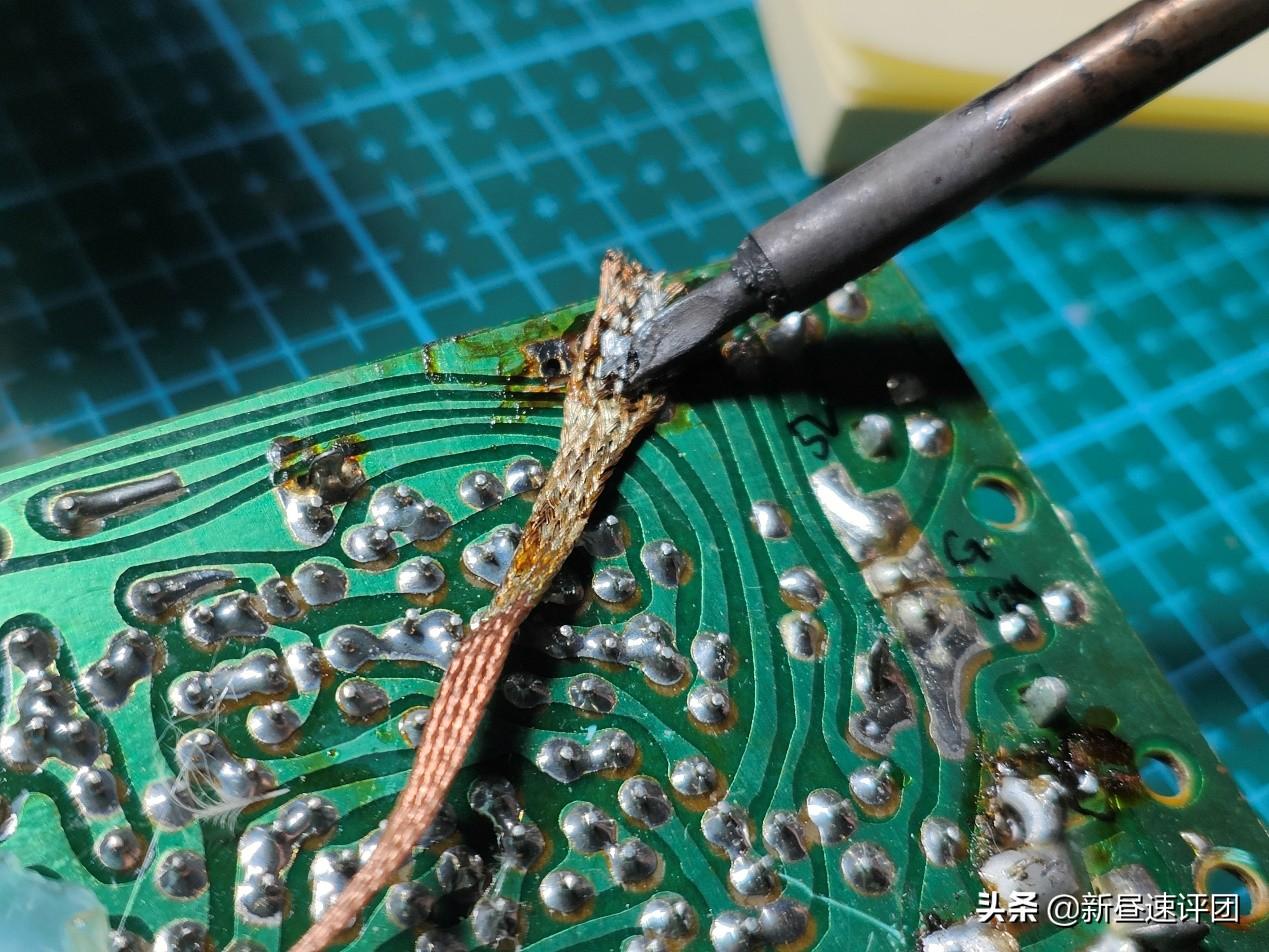

那这个就比较怪了，先从清理PCB来试试吧，把排线连接端焊盘的焊锡全部清理掉。

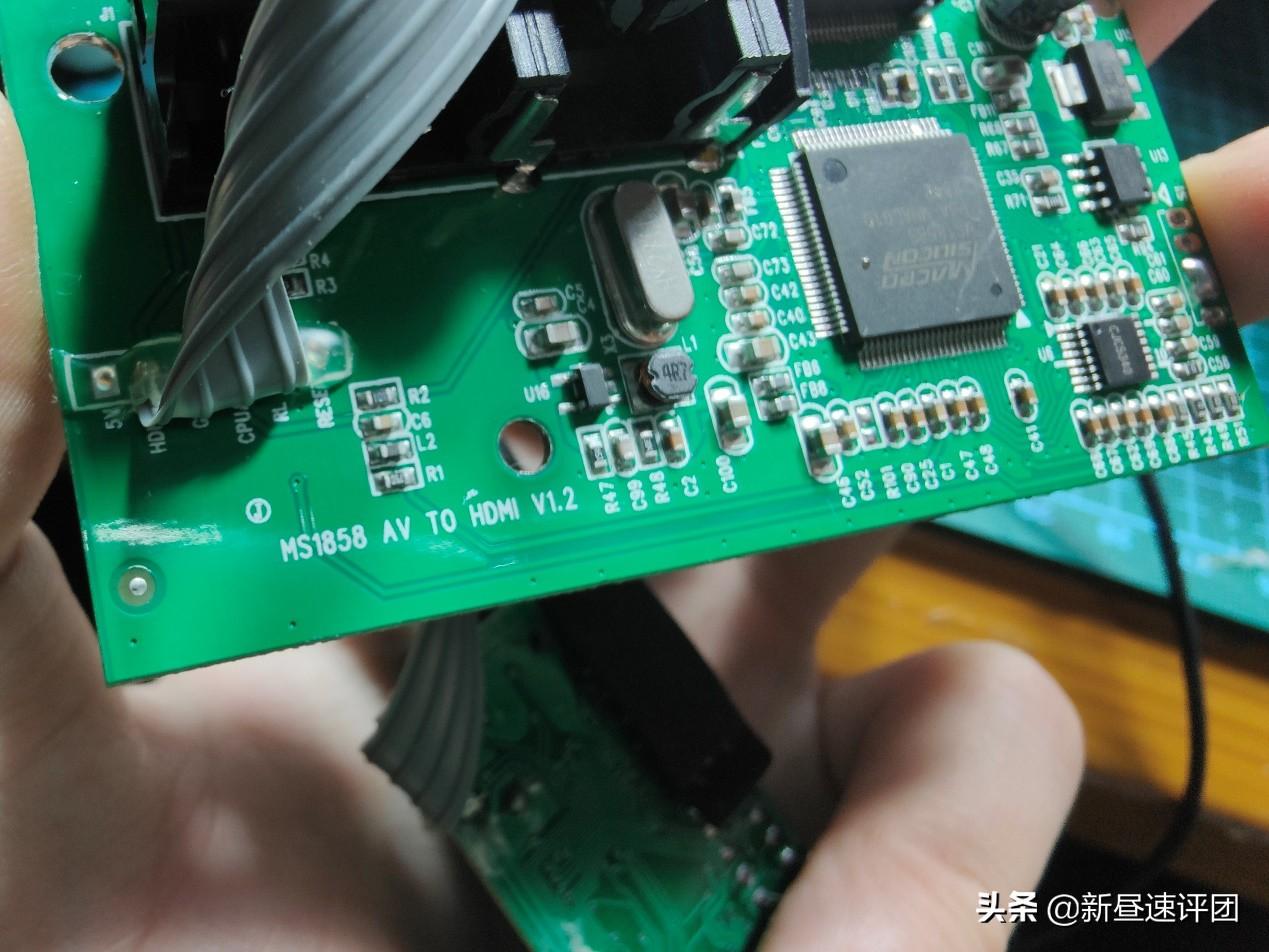

如果说，这个输出板有问题，是输出部分的电路导致断路一类，那还可以换上那台裸机的输出板，这输出板居然还是HDMI的

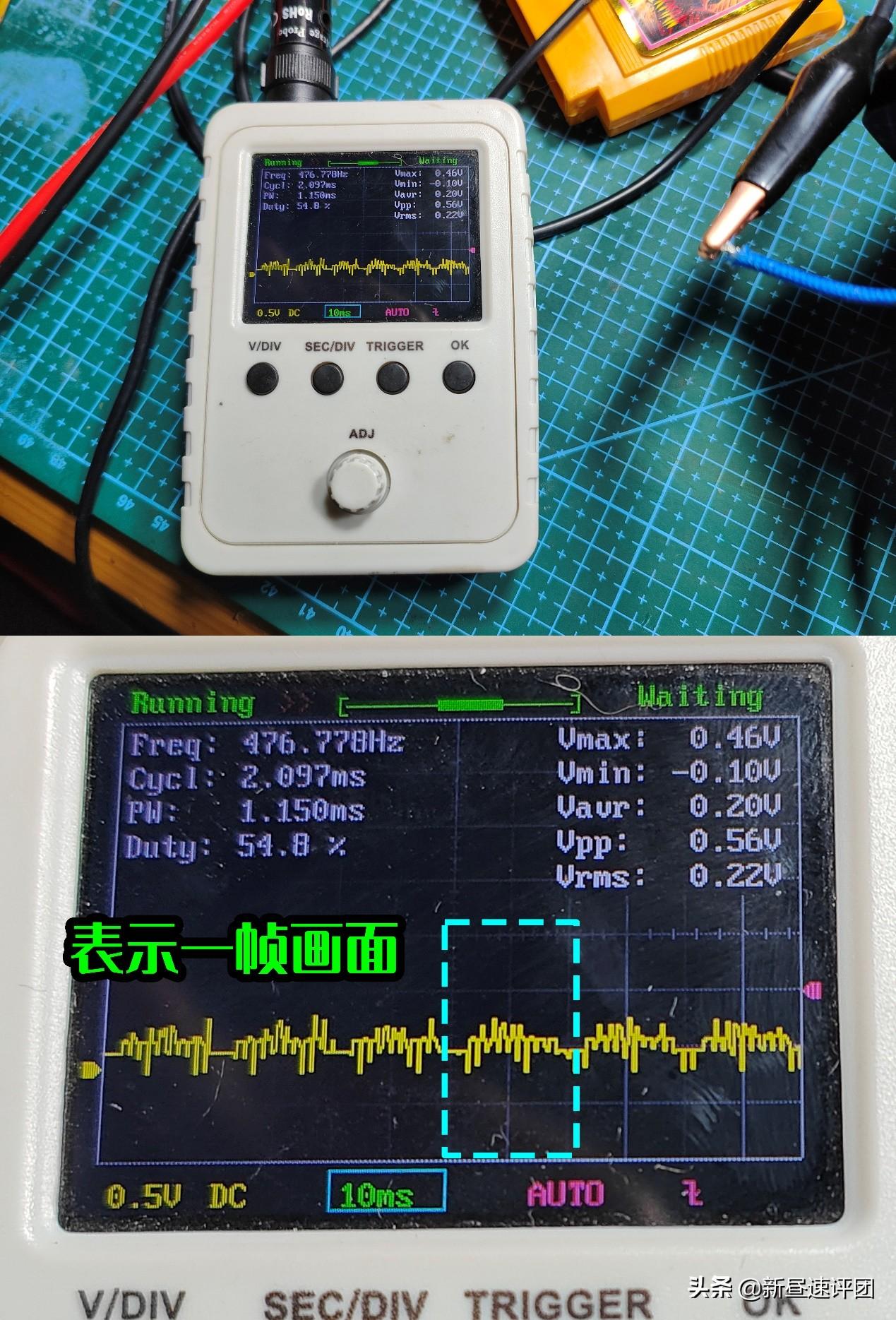

测量一下输出的视频信号，看起来没问题，没接输出板的时候，此时的视频信号是正常的

这说明这机器应该没问题，我弃用了原来的那个排线，直接用飞线形式连接

然后，上电，又是啥也没有

难道是开关问题？我测试了一下前面的电源开关，发现开关的状态非常好，但是，两个5V接口，一个应该是由开关控制才有输出的，那一个无论如何都没有电压。

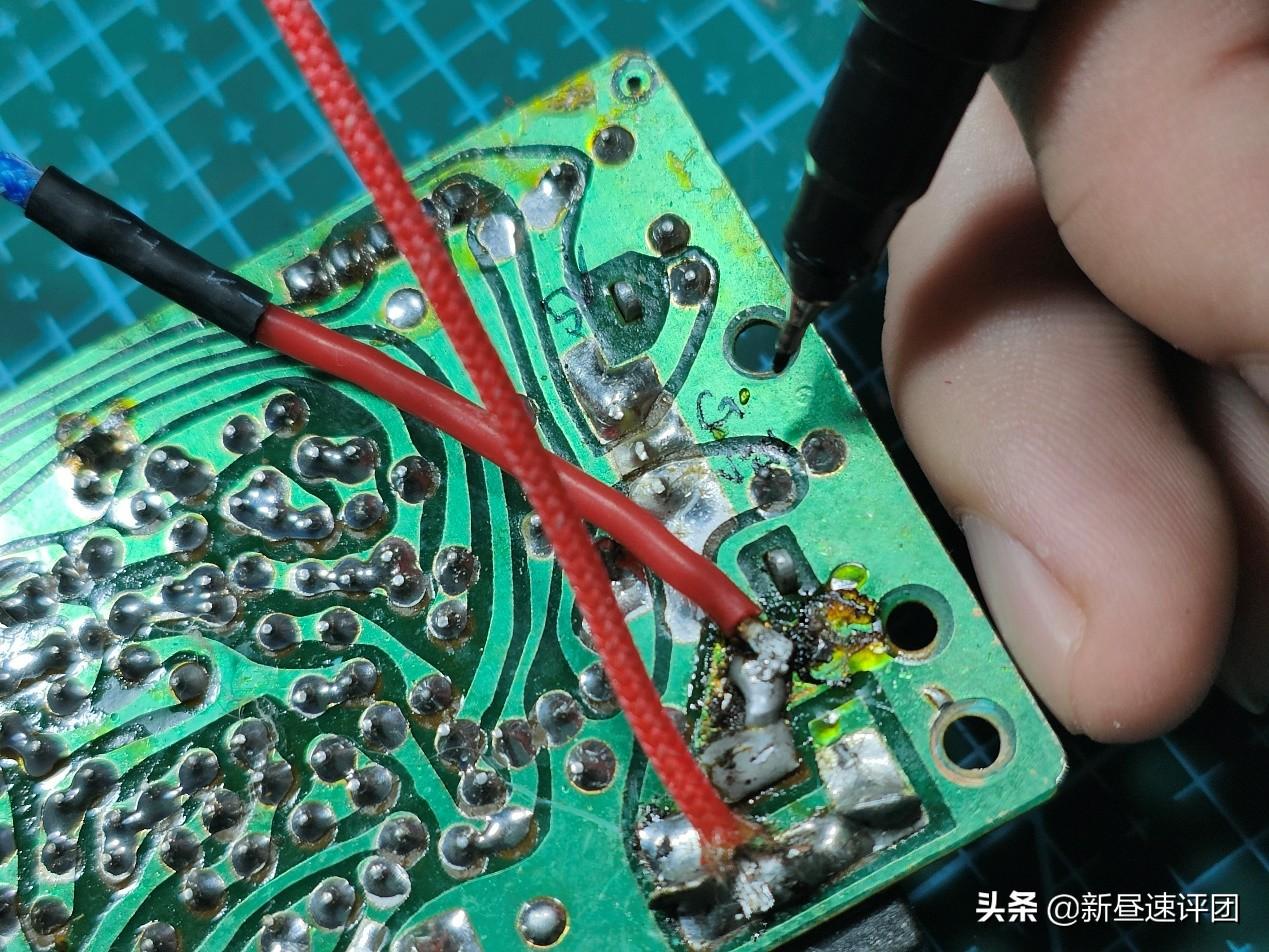

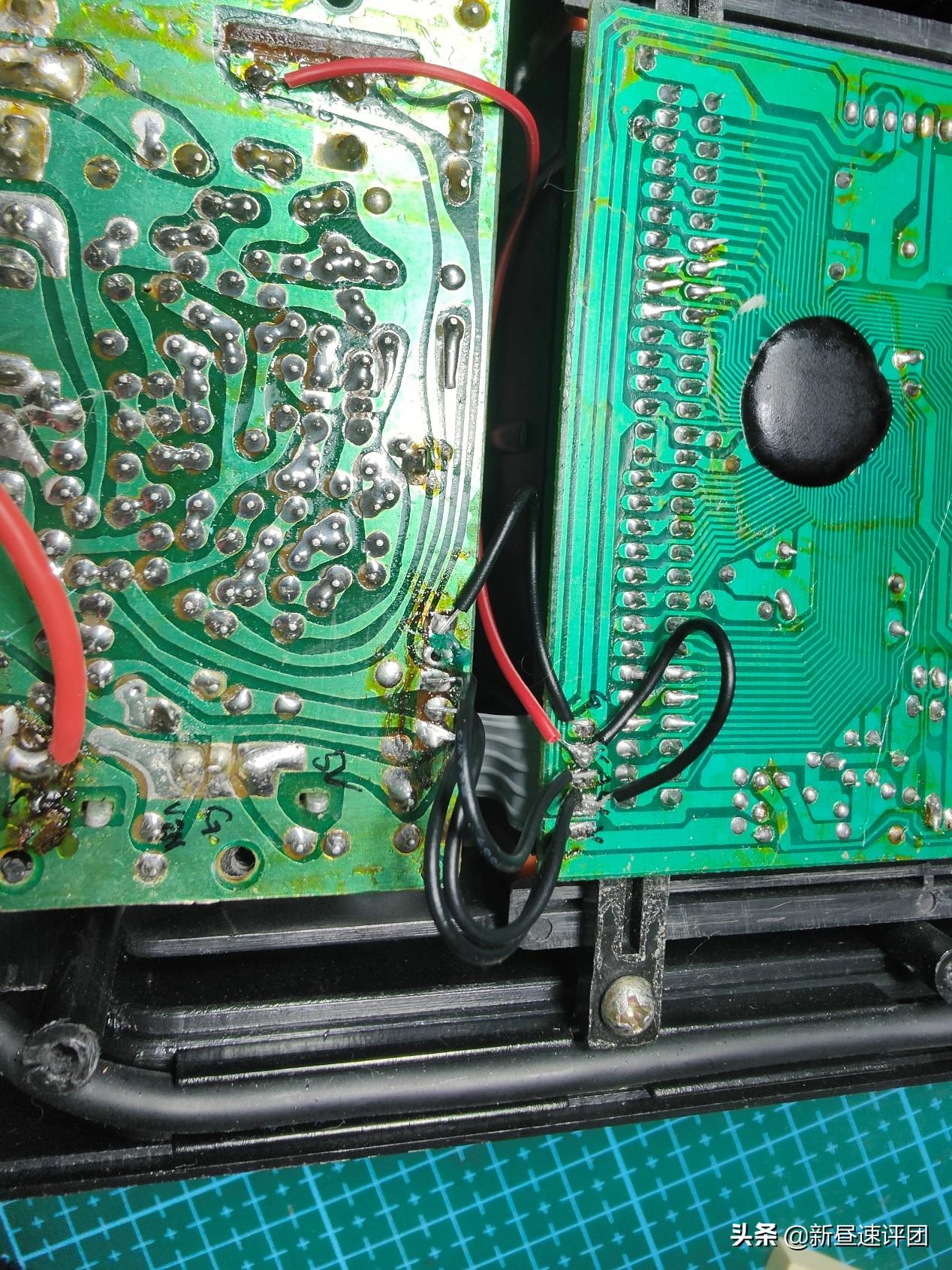

这解决简单啊，我直接啪的一下飞一条线，你开关部分的电路有点毛病我不要你开关了总可以了吧？

这个操作很成功，居然正常启动了，画面也能很好的显示，看起来可以装起来寄回去。

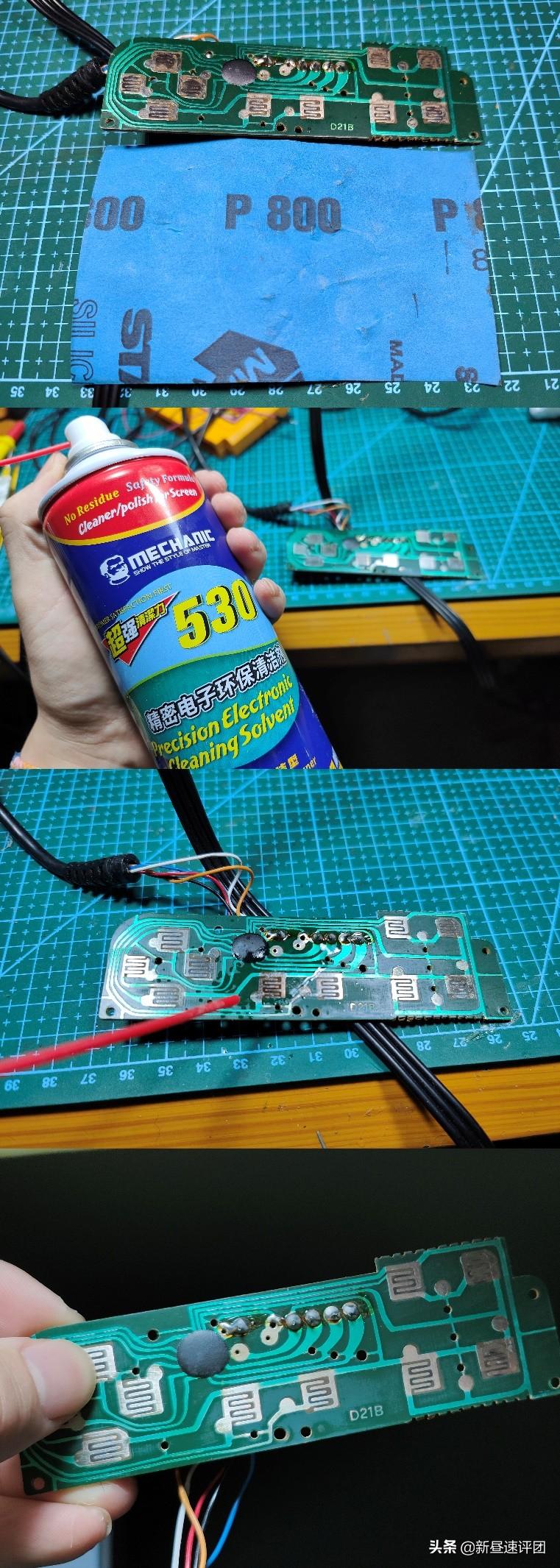

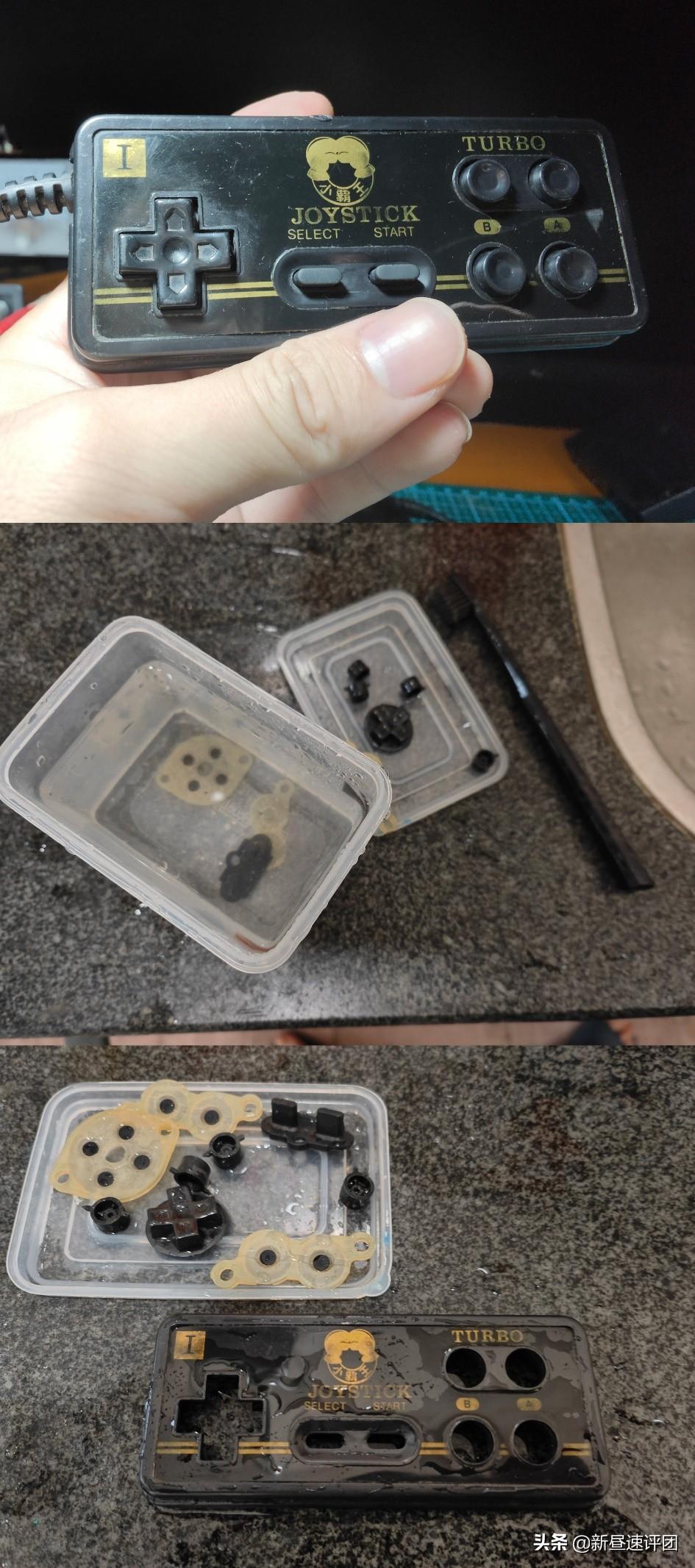

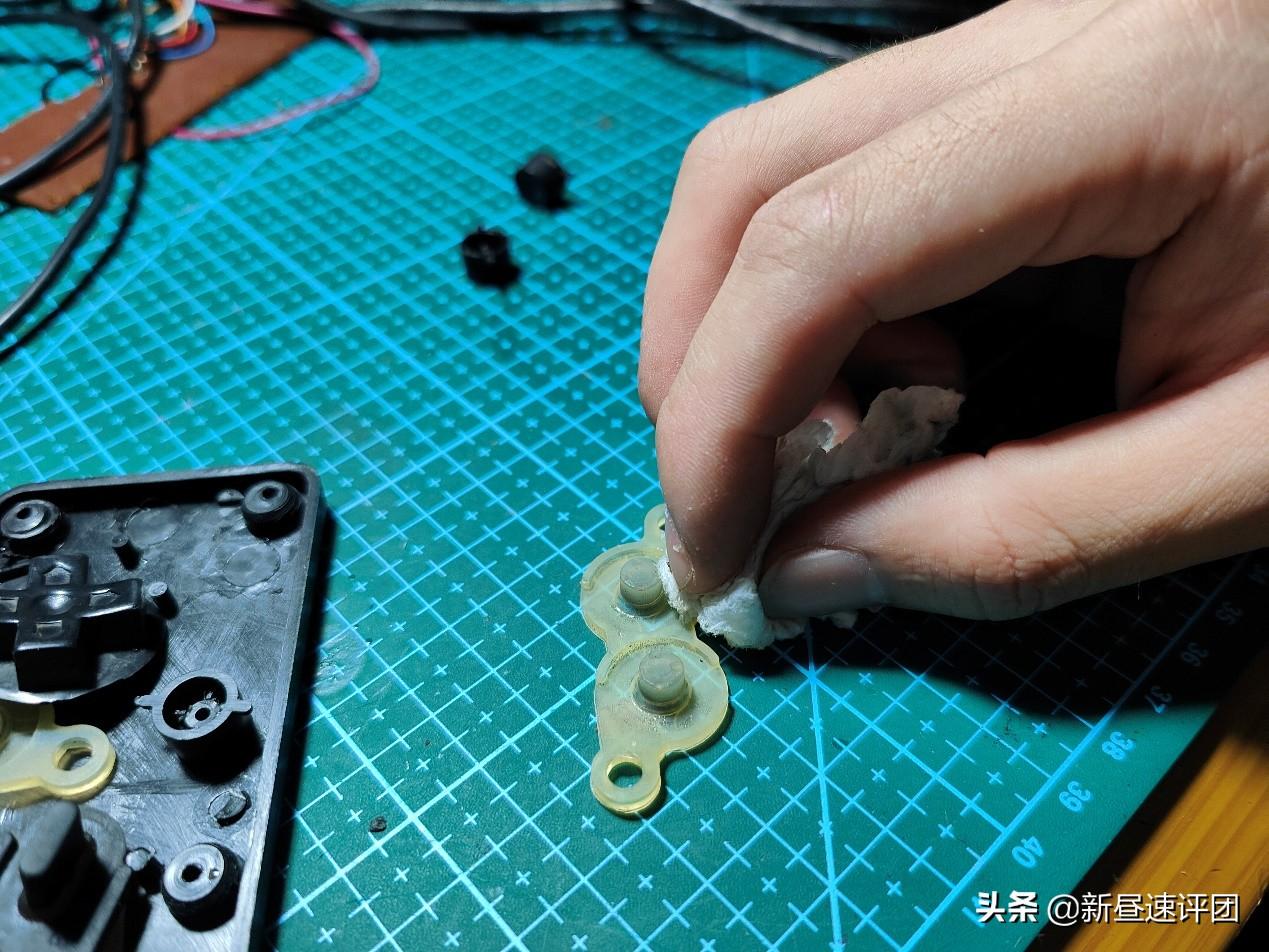

但是我试了一下，发现这个手柄不行，按键需要特别用力，大概是要拆开清理一下，简单洗刷后等待晾干吧。

然后处理一下电路板，主要就是用砂纸去除氧化部分。

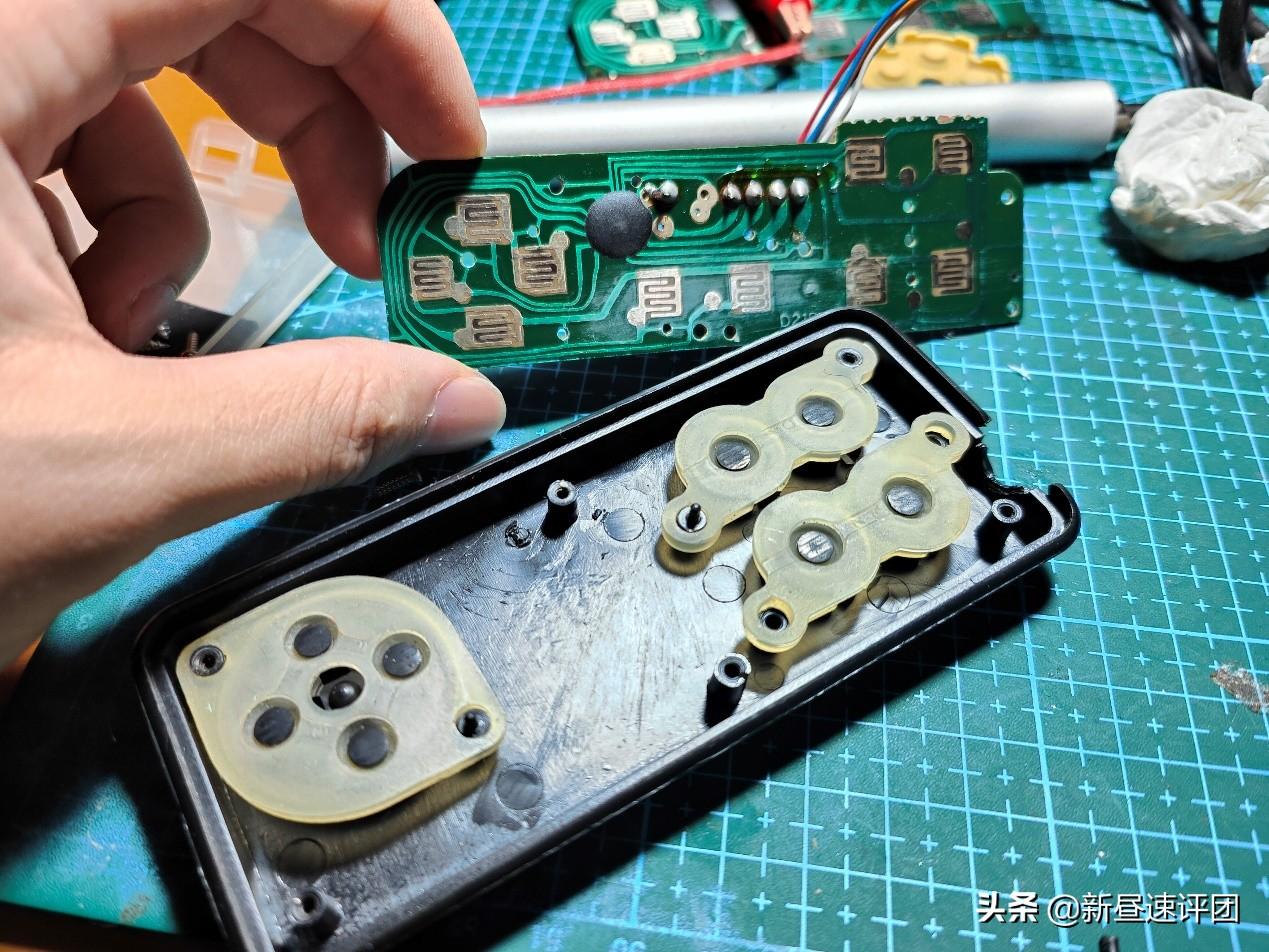

Player2的手柄我也同样的处理，这里可以看到，其实和Player1的手柄是一样的PCB只是外壳上面没有START和SELECT按钮的开口

开关我们还是必须要加上的，我把接地部分飞线连接到开关，这样就可以正常使用了，并且每次开关还能跳过“小霸王其乐无穷”这句话，因为这句话是只有上电时候会响的。

我有点忽略这几天雨天了，直接给它擦干吧。

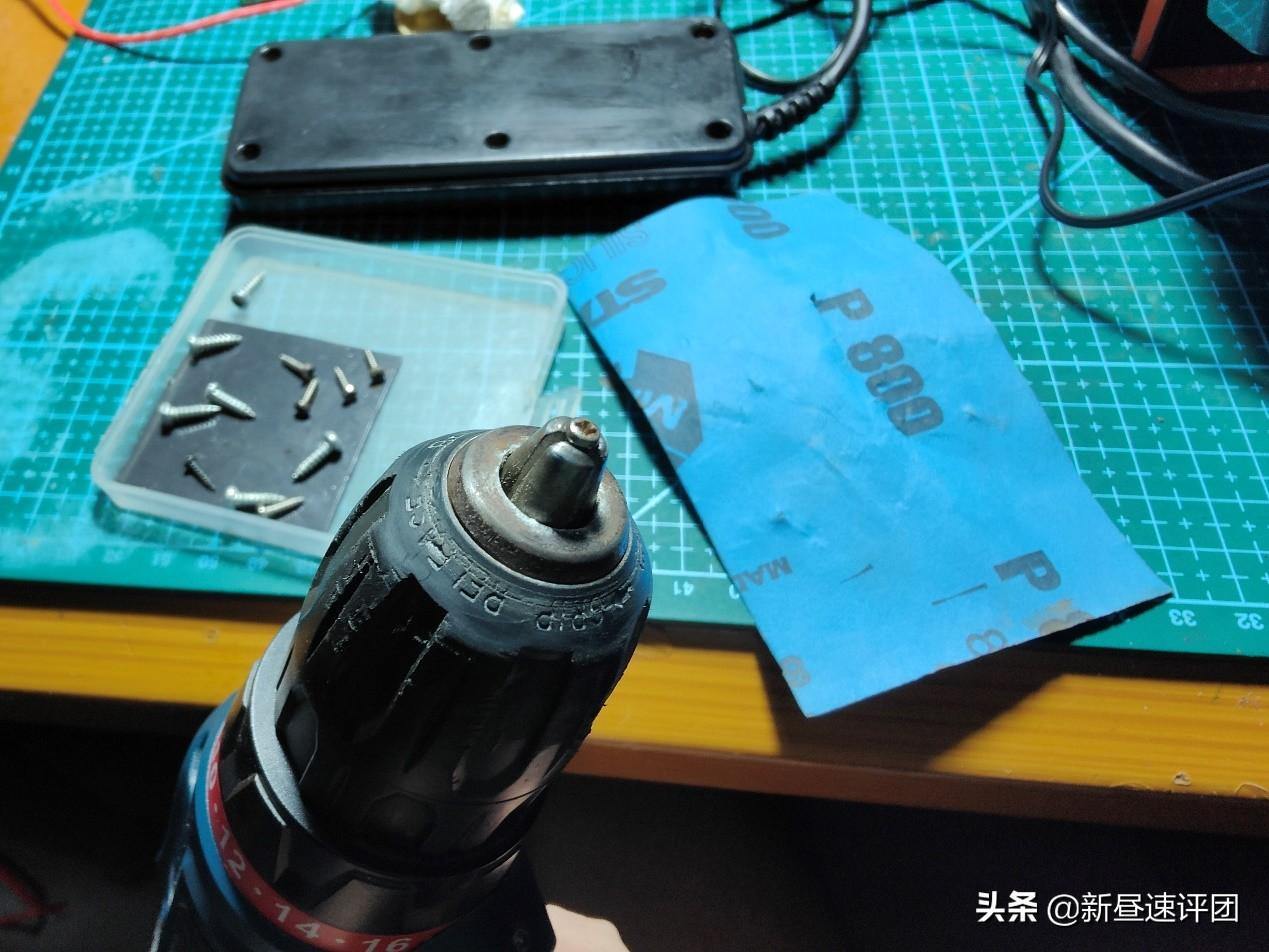

所有螺丝打磨一下装回，这样会显得新一点

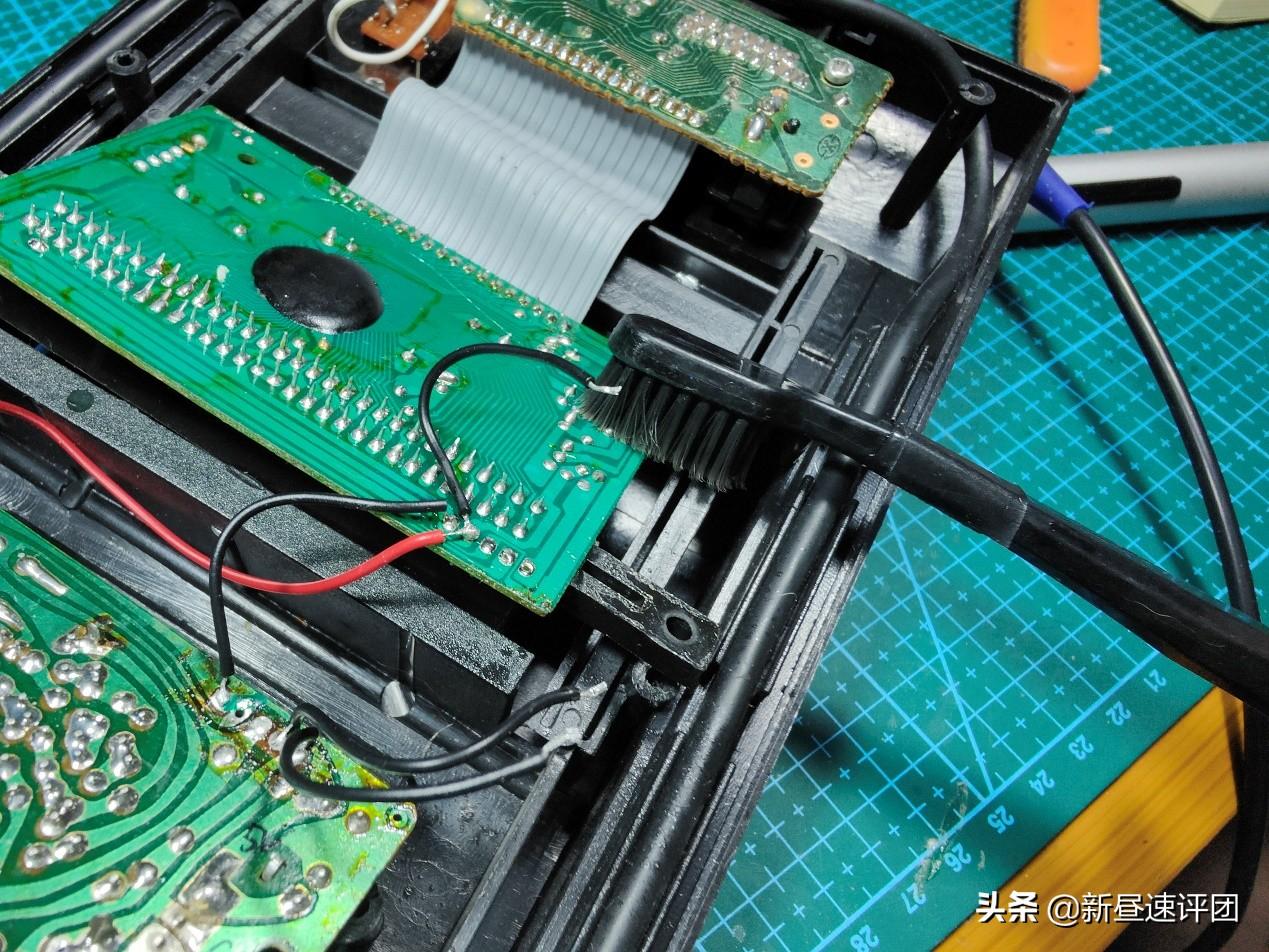

最后就是全部装配，这部分没啥问题。

机身外壳上我在装好后简单清理了一下，看起来就更好点儿了

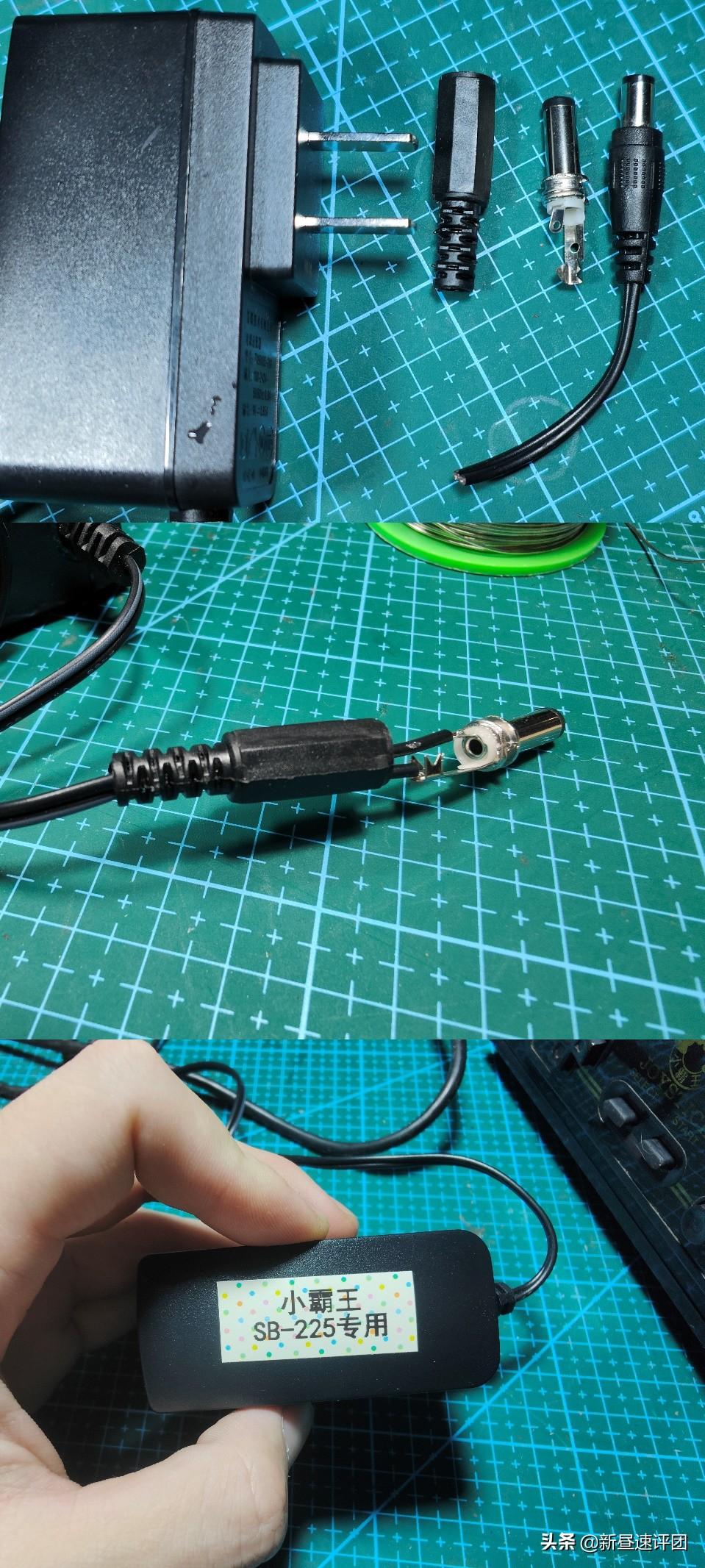

附带的变压器是不能直接用的 ，所以简单修改了一下，并且贴个标签防止用在其他地方。

但是我发现这个东西，它居然没有声音，这次又是什么情况？我想可能是焊接时候的问题线拆掉所有线清理一下

测试一下，没有和正极短路，两个正极的缘故是，有一个是开关控制。

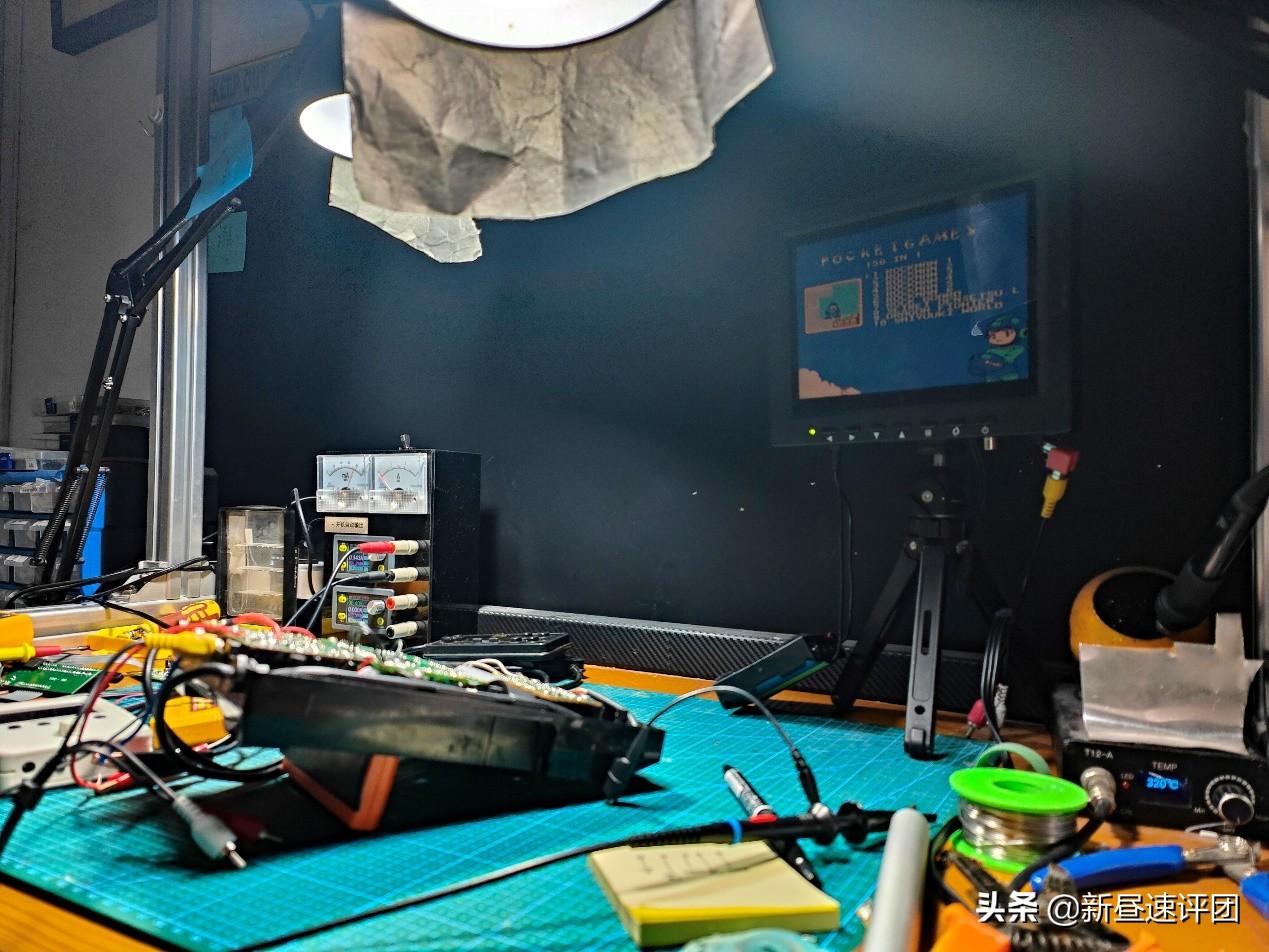

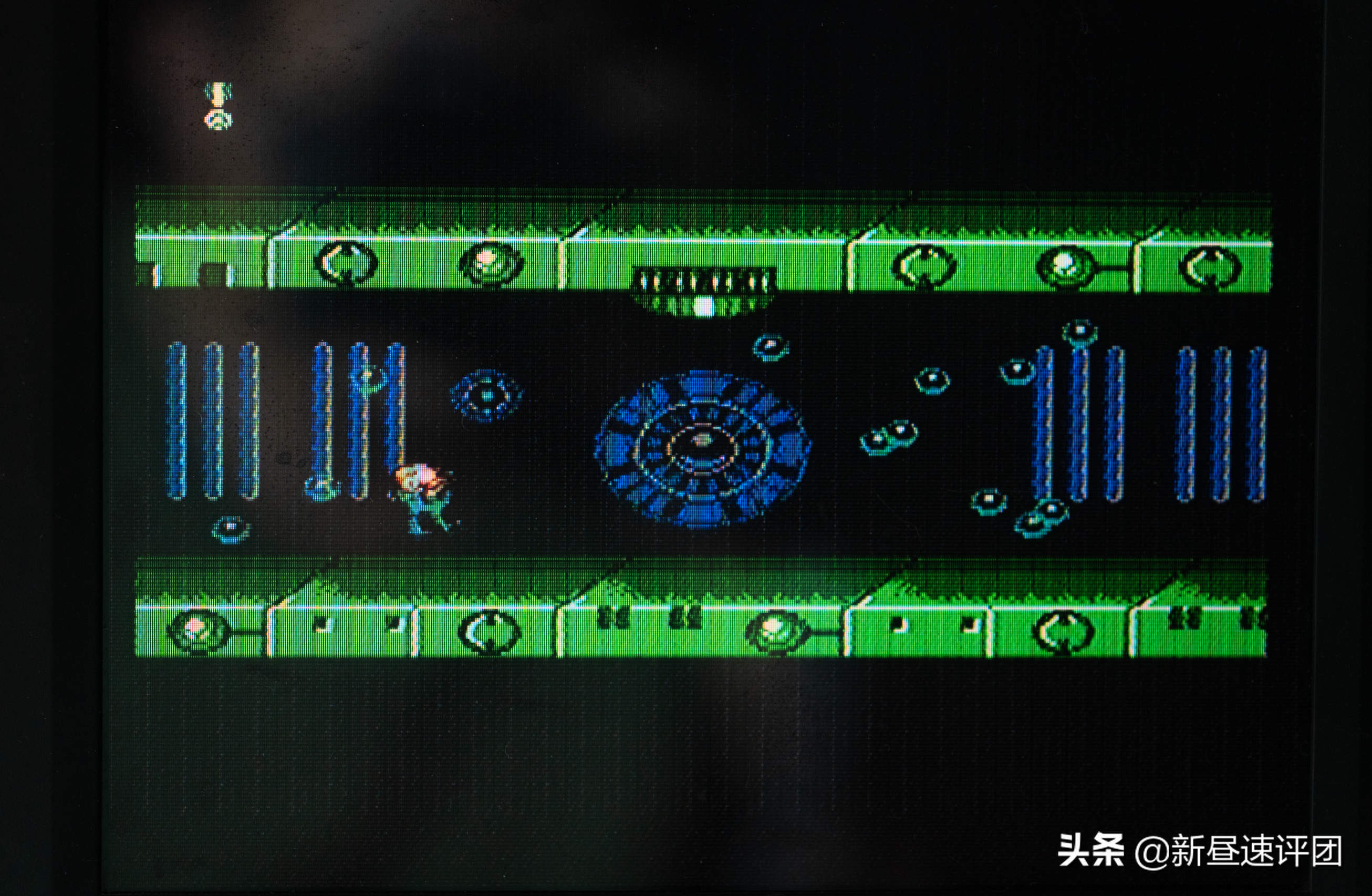

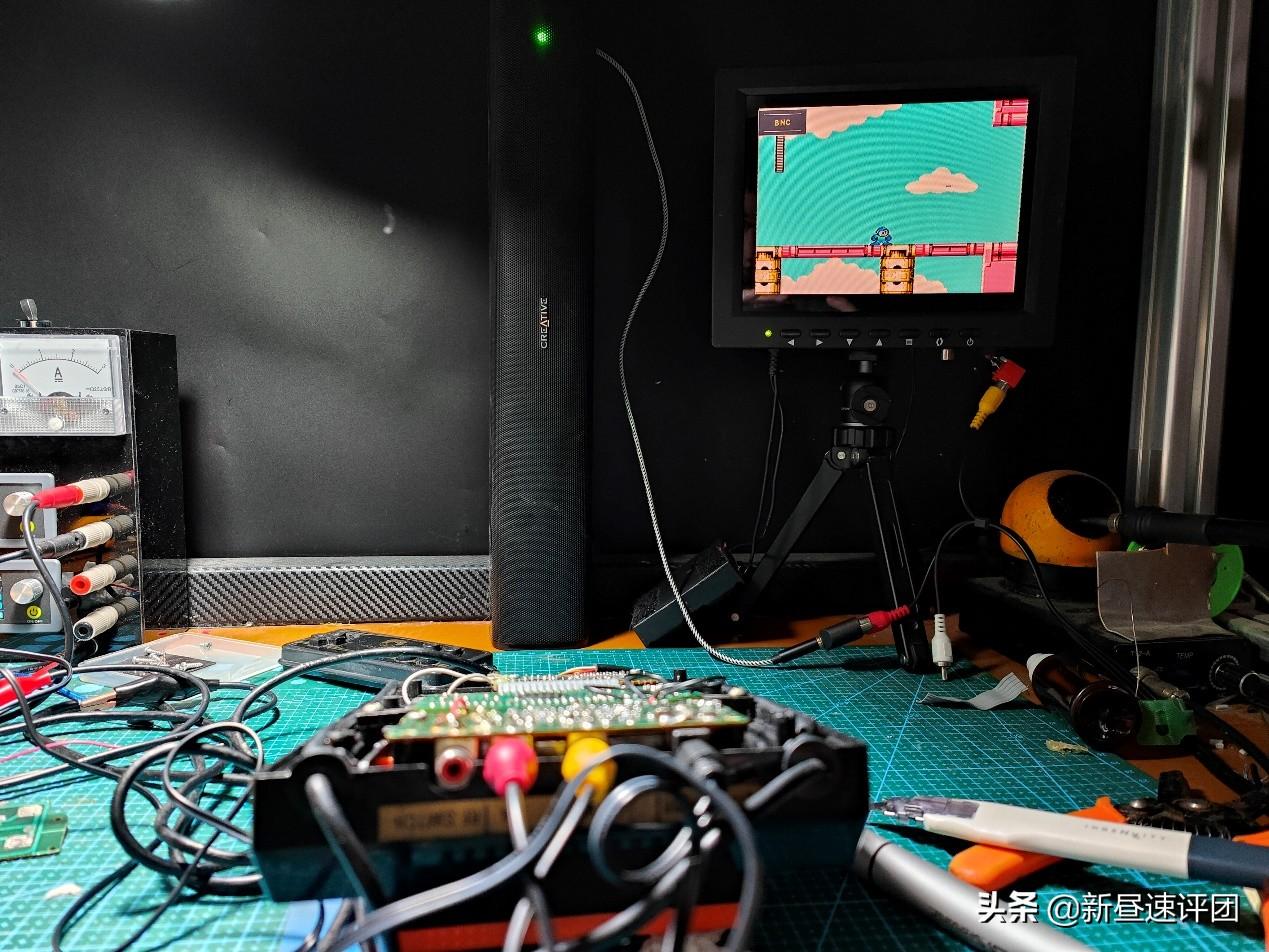

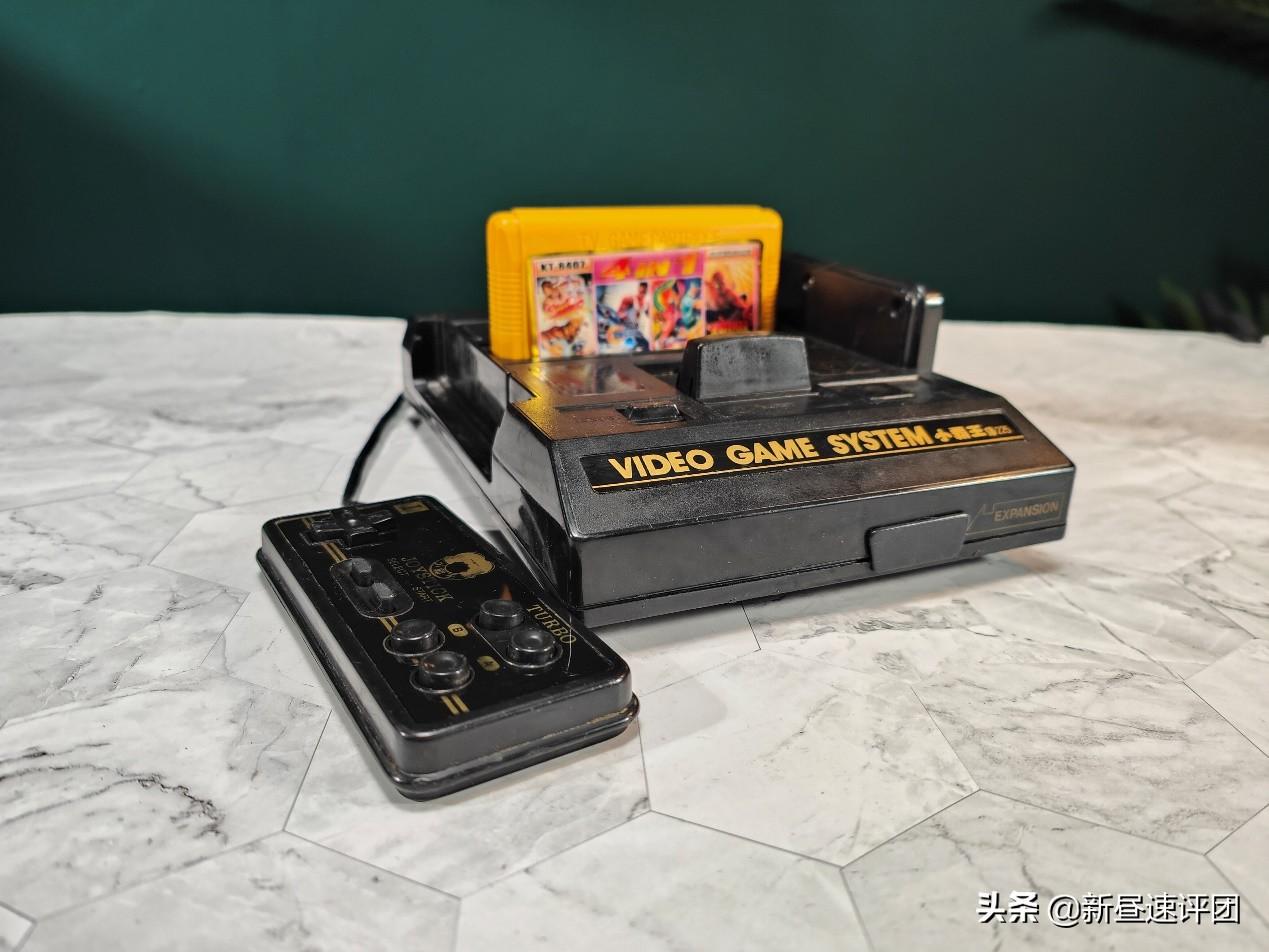

插上，启动洛克人

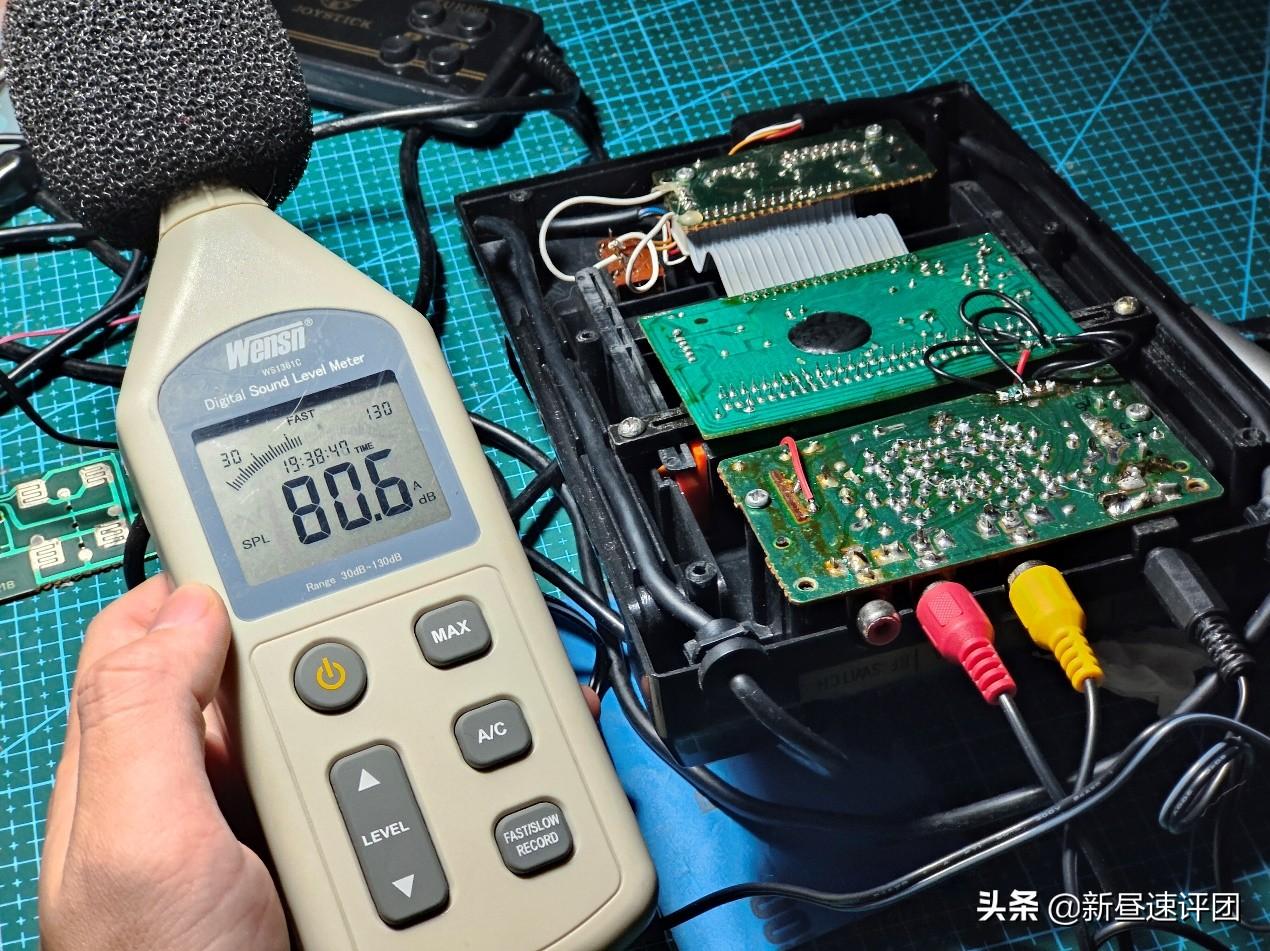

声音很大声，而且没有破音，看来我的音箱效果很好。

卡带有什么

这一张卡带其实并不是很“正常”，等会我说一下就知道了。

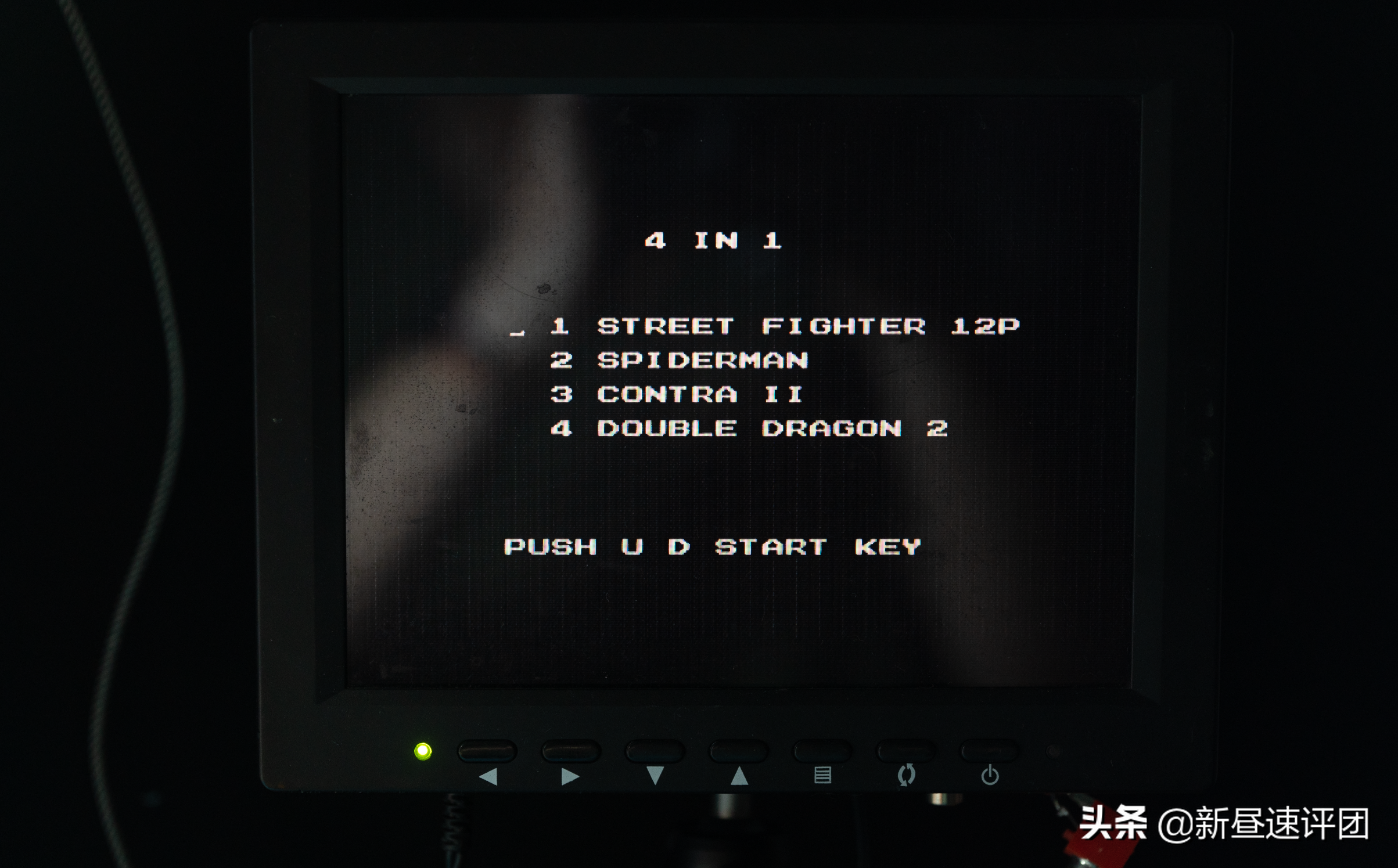

比如第一个游戏是街头霸王，12P，也就是12角色，街霸的第一代游戏于1987年8月30日发行，但是，并没有12p版本，所以这个版本是魔改的。内置的游戏是魂斗罗2代，而不是亮机卡必备的一代，这里的双截龙是所有中最正常的，

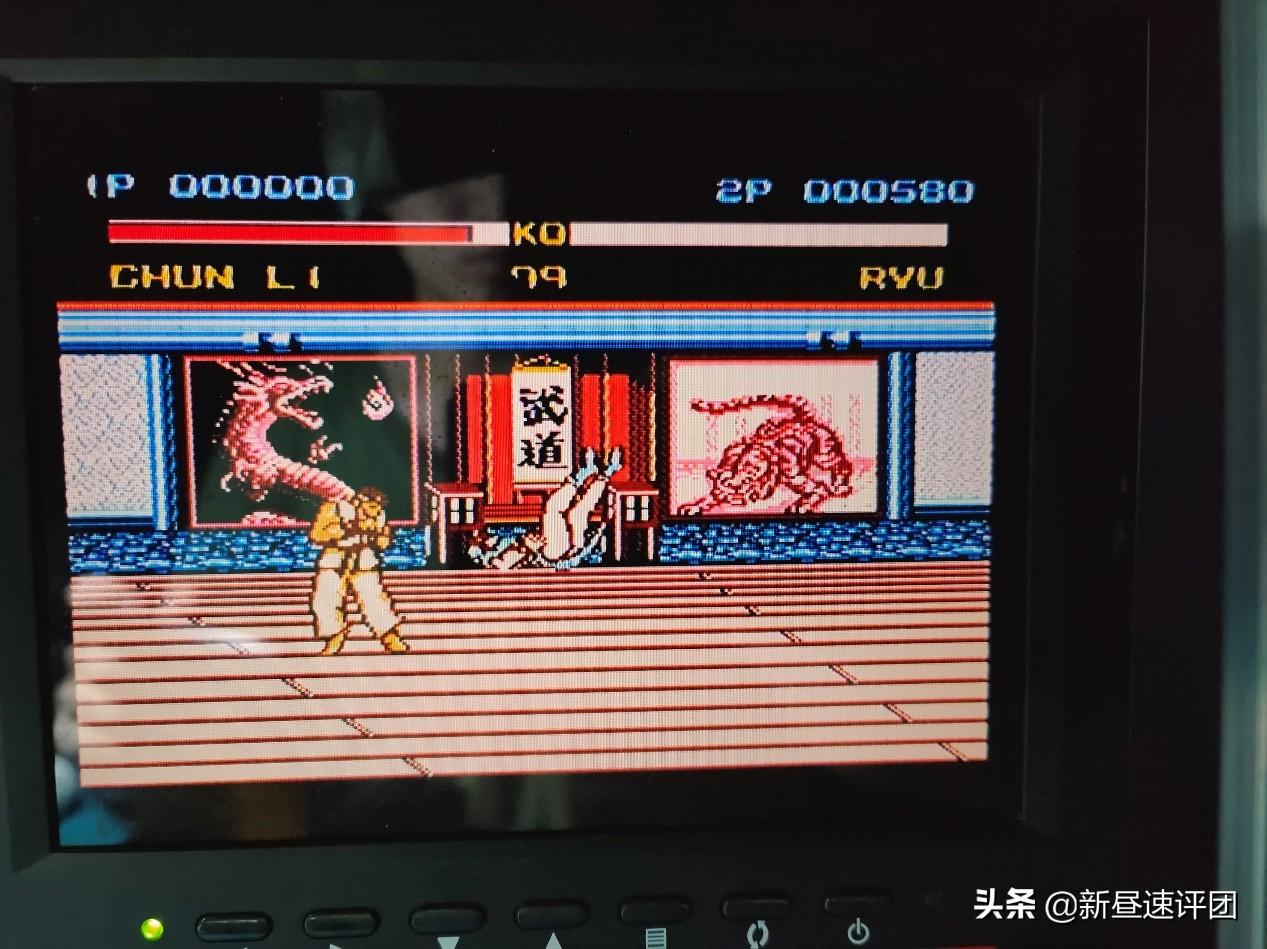

街霸长这样，事实上，街霸压根没有FC版本，这个街霸不是卡普空的街霸，而是YOKO SOFTWARE这家公司在没有授权情况下做的..

我查了一下，FC上面街霸各种版本居然有这么多。

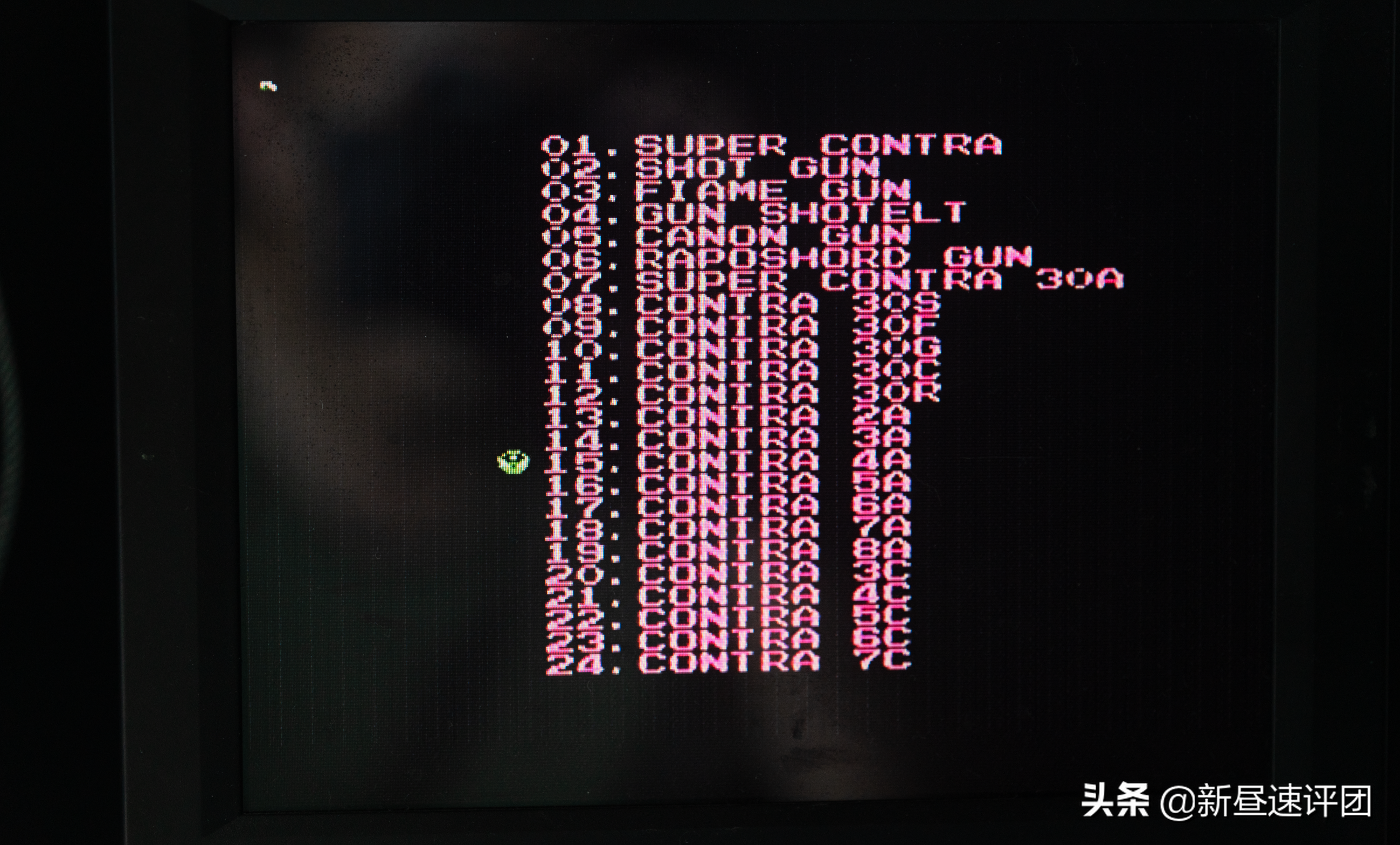

魂斗罗这个也不是什么正经魂斗罗II，也是魔改过的选关版本

你可以任意选择关卡，还有武器，还有30命，类似这样。

尾声

这样一台寄托了思念的游戏机，还是很有动力修复的。

事实上我的第一台游戏机也是小霸王，不过那下买这个已经是学习机形态。因为家里有电脑，小时候玩的并没有非常的多，上次回老家我没找到它在哪里，可能是早已回收变成塑料碗筷了。而当年一块玩的小伙伴，也不知道去哪了，他们过得还好吗。

能帮助别人找回当年的感觉，我觉得是一个很酷的行为

很高兴你能来看我的文章，你的点赞是我们的动力，下次再见~
