一节干电池制作升压电路，08V升压到55V，自己做充电宝移动电源

一：升压电路电源应用

用一节干电池作为输入，经过升压后可以作为以下电子设备移动电源用，也可以作为充电宝。相当方便，电路简单，容易制作。

应用范围：

手机、MP3、MP4、PDA、电子词典、电子学习机、DSC、LCD显示屏、便携设备、射频标签，无线设备等等。

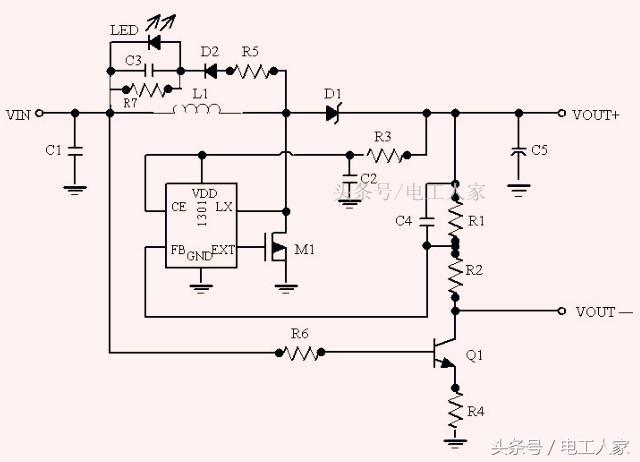

升压电路

二：电路功能

输入电压：0.8－1.5V， 输出电压： 5.5 V

三：电子元器件参数选择

1、C1: 陶瓷电容10uF/4V。

2、C2:陶瓷电容1uF/10V。

3、C3:陶瓷电容10uF/10V。

4、C4: 陶瓷电容10pF/10V，

5、C5:胆电容或电解电容 220uF/10V。

6、R1: 金属膜电阻（贴片电阻）1.8M，电阻值精度1%，精度越高，输出电压的精度越高。

7、R2: 金属膜电阻（贴片电阻）530K，电阻值精度1%，精度越高，输出电压的精度越高。

8、R3:碳膜电阻（贴片电阻） 100Ω，电阻值精度5%。

9、R4: 金属膜电阻（贴片电阻）0～0.68Ω，推荐值0.6Ω，电阻值精度1%，精度越高，输出电流的精度越高。

10、R5: 碳膜电阻（贴片电阻）560Ω，电阻值精度5%。

11、R6: 100Ω，电阻值精度1%，精度越高，输出电流的精度越高。

12、Q1: 场效应管（NMOS）ST2300TA。

13、Q2:三极管 9013 /8050。

14、D1:肖特基二极管SS14，SS24。

15、D2:开关二极管 1N4148。

16、LED1：发光二极管。

17、L1:电感 3.3uH/0.1Ω，饱和电流>2A,DCR越小效率越高。

18、IC：升压集成电路，高效率升压DC/DC转换器。

四：电路调试注意事项

1、输入端寄生电阻会导致效率降低，输出端寄生电阻会使观测到的充电电流偏低，而实际应用中这些因素都是不存在的。所以在测试输入/输出端电流时，安培表请使用20A档，即保证安培表内阻最小，并尽量用最短而粗的线。

2、如需调整输出电压值，应该去修改R2，不要修改R1。但输出电压不应超过6V，否则芯片会被烧毁。

3、可以通过调整R4来调整输出电流值，但最好不要超过500mA。

一颗芯片解决升压问题，钰泰这款芯片再获绿联采用

前言

绿联推出了一款iPhone磁吸无线充移动电源，这款充电宝内置10000mAh容量电池，支持15W无线充电和20W双向快充，任选有线无线充电，全能满足。充电宝还支持充电时进行无线充电，可作为无线充电板使用，内置19颗强磁，吸附牢固。这款磁吸无线充电宝还支持小电流充电模式，支持为蓝牙耳机等设备充电，兼容性非常全面。

充电头网在拆解绿联这款移动电源时，发现其内置一颗钰泰升压芯片，型号为ETA1061。下面小编将为您详细介绍。

绿联10000mAh磁吸无线充移动电源

产品包装一如既往的简洁，内含移动电源、USB-C to USB-C短线、使用说明书和产品保修卡经典四件套。

绿联这款磁吸无线充移动电源采用米白色塑料外壳，机身边缘过渡圆润，持握不硌手，同时正面表面采用手感更好的亲肤材质，可以保证更好贴合手机，长期使用也不会刮花手机后盖。

机身边缘颜色加深撞色设计，让产品更具辨识度。机身正面做了磁吸无线充区域提示设计，区域中心还印有闪电标识。机身底部设有快充指示灯、电量指示灯、USB-C双向快充口以及电源键。

使用ChargerLAB POWER-Z KM003C测得USB-C口支持PD3.0、DCP、SAM 2A、Apple 2.4A充电协议。给苹果iPhone手机进行有线充电，实测充电功率为9.17V 2.17A 19.88W。

简单看过外观，充电头网继续为您介绍其内置的钰泰ETA1061升压芯片。

钰泰ETA1061

绿联这款移动电源内置的升压芯片来自钰泰半导体，型号ETA1061，是一颗1μA超低待机电流，0.8V启动电压，1A输出电流的同步升压转换器，工作频率为1.4MHz，效率最高可达94%，提供DFN2x2-6 和SOT23封装，提供可调电压和固定输出电压多种型号可选，满足不同场合需求。

ETA1061具备输出真关断功能，在关机或输出短路情况下，可直接切断输出，无需外接MOS及其控制电路来实现关断功能，有效保护电路安全。

为提升整机效率，ETA1061内置PWM和PFM混合工作模式自动切换，轻重载均具备更高效率。同时集成了上、下侧功率管的设计，可以实现单芯片同步升压。另外这款芯片可固定5.0V输出或通过外置较大的电阻实现电压从Vin~5.0V之间调整，外围非常精简。

充电头网总结

钰泰半导体是一家以创新的架构、高性能、高可靠性在业界闻名的高新技术企业，公司旗下已经有10类、500余款在售产品种类，包括DC- DC功率转换器、AC-DC功率转换器、LED驱动、电池管理、PMIC、接口保护等。公司产品广泛应用于智能电表、安防、机顶盒、路由器、手机、可穿戴设备、移动电源等终端产品，覆盖工业、消费、通信等多个市场领域。公司可为客户提供周到的售前支持和售后服务，并通过丰富的经验和对产品的深刻理解，加速客户的产品开发进程。

充电头网了解到，绿联磁吸无线充移动电源采用钰泰ETA1061进行升压。这款芯片内置多模式自动切换、真关断等功能，并内置开关管，在效率高达94%的同时保证外围足够精简，一颗芯片就可以实现同步升压，非常适合移动电源、TWS耳机充电仓、工控测量设备等追求便携、待机功耗低的场景应用。
