科普 什么是电脑的南桥，北桥？？

主板上的北桥芯片和南桥芯片的作用和区别详解

　　北桥芯片和南桥芯片都是主板芯片组中最重要的组成部分，但很多人对它们并不是很熟悉，也不知道它们区别是什么，各自的特点和作用是什么？本文首先介绍了北桥芯片作用及特点，其次介绍了南桥芯片的作用及发展方向，最后阐述了北桥芯片与南桥芯片的关系、如何辨别北桥芯片与南桥片以及他们的主要区别是什么，具体的跟随小编一起来了解一下。

　　一、北桥芯片

　　北桥芯片（NorthBridge）是主板芯片组中起主导作用的最重要的组成部分，就是主板上离CPU最近的一块芯片，负责与CPU的联系并控制内存，在处理器与PCI总线、DRAM、AGP和L2高速缓存之间建立通信接口起到很大的作用。下面就详细为大家介绍北桥芯片的作用及特点，希望对大家有一定的帮助。

　　北桥芯片作用

　　北桥芯片负责与CPU的联系并控制内存AGP数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型和最大容量、AGP插槽、ECC纠错等支持，整合型芯片组的北桥芯片还集成了显示核心。北桥起到的作用非常明显，在电脑中起着主导的作用，所以人们习惯的称为主桥（Host Bridge）。

　　北桥芯片特点

　　北桥芯片就是主板上离CPU最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。因为北桥芯片的数据处理量非常大，发热量也越来越大，所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热，有些主板的北桥芯片还会配合风扇进行散热。

　　二、南桥芯片

　　南桥芯片（South Bridge）是主板芯片组的重要组成部分，一般位于主板上离CPU插槽较远的下方。

　　南桥芯片的作用

　　南桥芯片负责I/O总线之间的通信，如PCI总线、USB、LAN、ATA、SATA、音频控制器、键盘控制器、实时时钟控制器、高级电源管理等，这些技术一般相对来说比较稳定，所以不同芯片组中可能南桥芯片是一样的，不同的只是北桥芯片。所以现在主板芯片组中北桥芯片的数量要远远多于南桥芯片。

　　南桥芯片的发展方向

　　南桥芯片的发展方向主要是集成更多的功能，例如网卡、RAID、IEEE 1394、甚至WI-FI无线网络等等。 南桥芯片（South Bridge）是主板芯片组中除了北桥芯片以外最重要的组成部分，一般位于主板上离CPU插槽较远的下方，PCI插槽的附近，这种布局是考虑到它所连接的I/O总线较多，离处理器远一点有利于布线，而且更加容易实现信号线等长的布线原则。相对于北桥芯片来说，南桥芯片数据处理量并不算大，所以南桥芯片一般都不必采取主动散热，有时甚至连散热片都不需要。

　　三、北桥芯片与南桥芯片的关系

　　不同的南桥芯片可以搭配不同的北桥芯片，虽然其中存在一定的对应关系，但是只要连接总线相符并且针脚兼容，主板厂商完全可以随意选择。最明显的例子莫过于AMD-ATI芯片组，其北桥芯片既可以搭配自家的南桥芯片，也可以使用ULI或者VIA的南桥芯片。此外，很多典型芯片组也可以使用不同的南桥。

　　四、如何巧妙辨别南桥和北桥芯片

　　用功能辨别南桥芯片和北桥芯片：

　　北桥：

　　它主要负责CPU与内存之间的数据交换，并控制AGP、PCI数据在其内部的传输，是主板性能的主要决定因素。随着芯片的集成度越来越高，它也集成了不少其它功能。如：由于Althon64内部整合了内存控制器；nVidia在其NF3 250、NF4等芯片组中，去掉了南桥，而在北桥中则加入千兆网络、串口硬盘控制等功能。现在主流的北桥芯征的牌子有VIA、NVIDIA及SIS等。

　　当然这些芯片的好坏并不是由主板生产厂家所决定的，但是主板生产商采取什么样的芯片生产却是直接决定了主板的性能。如：同样是采用VIA的芯片，性能上则有KT600》KT400A》KT333》KT266A等。目前主流的AMD平台上，可选的芯片组有：KT600、NF2、K8T800、NF3等；对于INTEL平台，则有915、865PE、PT880、845PE、848P等。

　　南桥：

　　南桥芯片主要是负责I/O接口等一些外设接口的控制、IDE设备的控制及附加功能等等。常见的有VIA的8235、8237等；INTEL的有CH4、CH5、CH6等；nVIDIA的MCP、MCP-T、MCP RAID等。在这部分上，名牌主板与一般的主板并没有很大的差异，但是名牌主板凭着其出色的做工，还是成为不少人的首选。而不排除一部分质量稍差的主板为了在竞争中取得生存，可能会采用功能更强的南桥以求在功能上取胜。

　　五、北桥芯片和南桥芯片主要区别

　　北桥用于CPU和内存、显卡、PCI交换数据而南桥主要是负责IO。

主板上的时钟到底有什么作用，为什么维修的时候采用示波器测量？

晶振一般叫做晶体谐振器 ，是石英晶体振荡器 （Quartz Crystal Oscillator)的简称。主要用于稳定和选择频率时钟信号CLK(CLOCK的缩写), 就是数字电路工作基准，使各个相连的设备统一协调工作，在主板中就像人体心脏非常重要,时钟的基本单位是Hz(赫兹)，在主板上有很多独立的时钟：

一.32.768KHZ：南桥、PCH、EC等附近

1.常见的外观有圆形与长方形,如下图所示:

2.电路图中开头会用字母X或XT表示，如下图X2000所示:

3.在主板上的位置图：

图1

图2

4.波形图：

5.作用.

32.768KHZ在主板上的作用也不可忽视。工作电压是0.4V左右。它控制着电脑的系统时间的基准，同时在上电之前为主板南桥/PCH内提供工作时钟。同时也是通过它产生原始时钟频率，经过发生器放大或缩小成电脑中各种不同频率控制总线。如果主板32.768K晶振故障。一般会有如下问题产生。

1.电脑不开机

2.电脑reset复位灯常亮

3.系统时间不准

4.开机进入系统慢

5.用主板测试卡测试的时候一直乱码

6.其他相关故障

二.14.318MHZ ：主时钟晶振

1.常见的外观有长方形或长方形带弧形,如下图所示:

2.电路图中开头会用字母X或XT表示，如下图X2所示:

3.在主板上的位置图：

4.波形图：

5.作用.

早期的主时钟14.318MHZ 均放在主板上，现在从55系例PCH出现此时钟就放在了芯片内部，外部再也看不到了,此时钟提供了一个标准时钟，通过配置芯片内部的寄存器已将外部时钟进行分频、倍频或者频差等，从而得到各个模块工作的时钟，比如PCI 33MHz/PCEI 133MHz/AGP 66MHz/USB 48MHz等等都是分频后送到各外设使用.如果主板14.318MHZ晶振故障。一般会出现以下问题。

1.主板无显示

2.不开机

3.开机死机或蓝屏等等.

三. 25MHz：网卡晶振

1.常见的外观有长方形带弧形,如下图所示:

2.电路图中开头会用字母X或XT表示，如下图X1所示:

3.在主板上的位置图：

4.波形图：

5.作用.

一般主板网卡芯片旁边会出现25MHz这个晶体，这个时钟是给网卡独立提供使用，目前带网卡芯片的都会有这个晶体出现，如果主板25MHZ晶振故障，一般会出现以下问题。

1.网卡抓不到

2.主板不显示

3.主板当机蓝屏等等

四.24.576MHZ ：1394或声卡：

1.常见的外观有长方形带弧形,如下图所示:

2.电路图中开头会用字母X或XT表示，如下图X3所示:

3.在主板上的位置图：

4.波形图：

5.作用.

早期的主板有1394芯片的一般都有这颗晶体，另外现在的音频也采用此信号，但是音频芯片由PCH内部分频器送到音频芯片，所以外部是没有独立的晶体,如果主板24.576MHZ晶振故障，一般会出现以下问题。

1.开机无显示

2.开机当机

3.抓不到1394芯片或声卡

五.分频器输出常规波形图：

CPU波形图：

PCIE波形图：

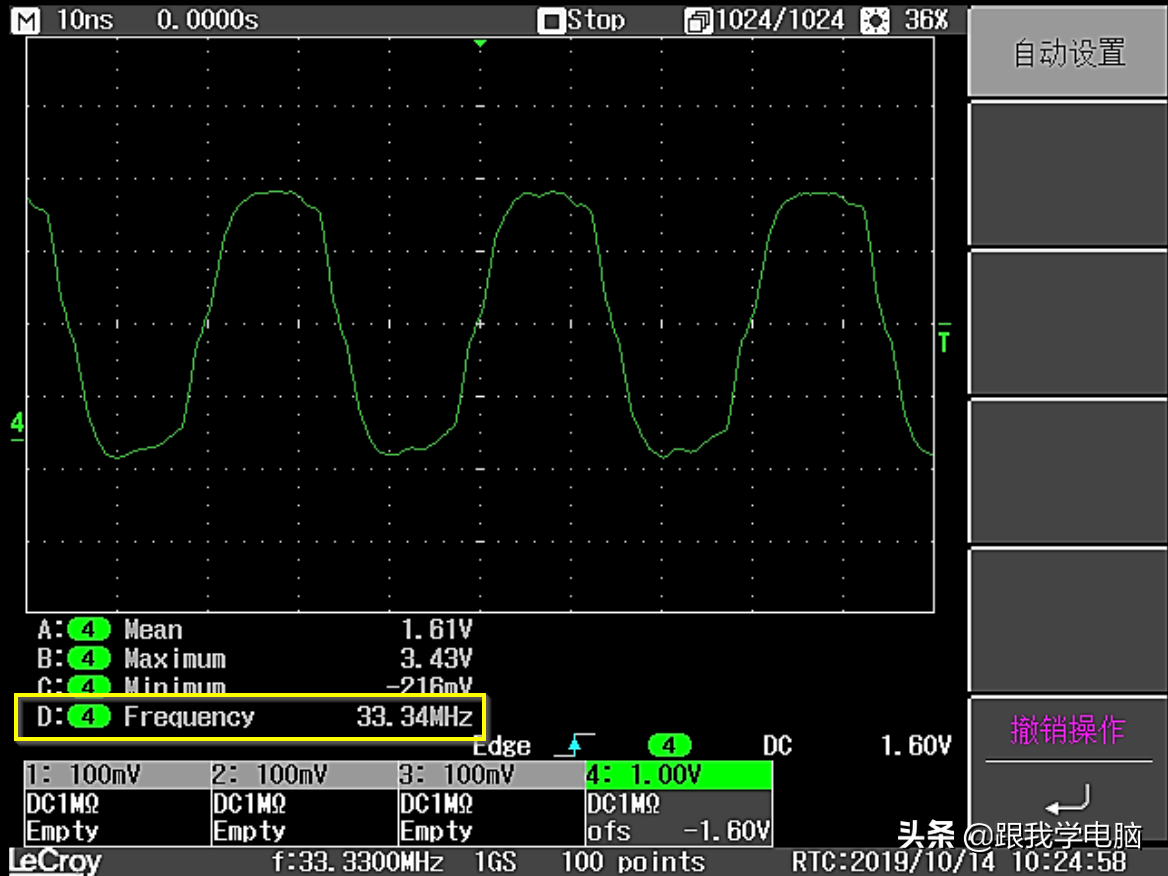

PCI波形图：

图1

图2

AGP波形图：
