还在寻找转换器相关芯片？看这篇威锋电子拆解案例汇总就够了

前言

威锋电子致力于USB高速传输和USB PD先进技术研发，自有芯片方案包括：USB相关配件、平台、及各种多功能周边设备。威锋电子通过参与USB-IF协会标准规格制定，取得各项产品标准认证，带给市场合乎规范的新颖技术与应用商机。威锋电子持续通过领先的技术与用户思维，发展新世代产品组合，比如：更优化之高速传输集线器控制芯片、适用于AR/VR 及其他特殊应用的USB PD芯片、新型多声道音频控制芯片等。通过产品之间特性的搭配与集成，为用户构建一个完美串连数据、电源、影像的使用体验。

威锋电子芯片

充电头网在整理最近几年的拆解案例时，发现威锋电子旗下协议芯片、E-Marker芯片以及转换器芯片获多家国内外知名大厂采用，下文小编将为您详细介绍。

协议芯片

威锋电子VP300

威锋电子VP300是一款USB PD控制器，具有高度集成的开关模式电源（SMPS）功能。芯片内置8051MCU，支持PD3.0和QC3.0协议。VP300 可在 3.6V 至 30V 的宽输入范围内工作。

芯片还内置可编程电缆补偿，集成放电MOSFET和Vbus PMOS驱动，外围精简。

相关阅读：

1、全网首拆：听说USB PD火了，于是网易也做了一款充电器

威锋电子VP302

威锋电子VP302协议芯片支持PD3.0协议和PI初级主控IC数字调压命令协议。VP302集成10bit ADC用于检测VBUS电压，支持外接热敏电阻用于检测系统温度并进行保护。VP302符合最新的USB-C和PD标准，且通过了USB-IF的PD3.0和PPS认证，TID：1000130。

相关阅读：

1、拆解报告：RAVPOWER 1A1C 30W快充充电器

E-Marker芯片

威锋电子VL152

威锋电子VL152是用于USB Type-C电缆的E-Marker芯片，符合USB-C和PD标准。芯片集成了 USB Type-C电缆所需的 Vconn隔离二极管和RA电阻器，最大限度地减少了BOM，便于线缆设计，采用DFN2*3-8或WLCSP-6封装。

相关阅读：

1、拆解报告：DELL戴尔240W 40Gbps雷电线

2、拆解报告：neat. 100W USB-C快充数据线

3、拆解报告：LG 240W USB4快充数据线

威锋电子VL153

威锋电子VL153是一款E-Marker芯片，符合USB-C和PD标准，支持USB3.0和USB4以及雷电3规范，芯片集成隔离二极管、Ra电阻和LDO，体积小，外部精简。

相关阅读：

1、拆解报告：同轴科技USB4数据线

转换器芯片

威锋电子VL162

威锋电子VL162是一款USB Type-C复用器，集成CC逻辑功能，数据切换开关支持USB3.2，具有过流保护功能，采用QFN-28封装，用于USB-C接口正反插功能。

相关阅读：

1、拆解报告：绿联8K USB4多功能扩展坞

2、拆解报告：绿联4K HDMI视频采集卡

3、拆解报告：安克六合一USB-C拓展坞

4、拆解报告：贝尔金USB-C数据+充电转换器

威锋电子VL103-Q4

威锋电子VL103-Q4是一颗高度集成的DP转换器和PD3.0控制器，适用于USB-C视频转换器和USB-C多功能拓展坞。

应用案例：

1、拆解报告：安克六合一USB-C拓展坞

威锋电子VL105

威锋电子VL105是一款高度集成的单芯片DP和PD3.0控制器，适用于USB-C设备，设计用于 USB-C多功能转换器。VL105集成了PD充电功能以及DP视频输出功能，也可以为连接的USB-C设备进行数据传输。

相关阅读：

1、拆解报告：绿联8K USB4多功能扩展坞

威锋电子VL107

威锋电子VL107支持显示端口alt模式和USB PD3.0控制，通过了PD3.0认证，TID：4923。

应用案例：

1、拆解报告：贝尔金USB-C数据+充电转换器

威锋电子VL817-Q7

威锋电子VL817-Q7是一颗5G速率的集线器芯片，用于USB接口扩展。

相关阅读：

1、拆解报告：安克六合一USB-C拓展坞

威锋电子VL822-Q5

威锋电子VL822-Q5是一款USB集线器芯片，其获得了USB 3.2 Gen2 USB-IF认证，TID号1932。VL822-Q5具有两个下行接口，支持USB3.1 Gen 2 10Gbps传输速率，用于USB-C接口扩展。

相关阅读：

1、拆解报告：贝尔金USB-C数据+充电转换器

威锋电子VL830

威锋VL830是一颗支持USB4 40Gbps以及8K视频输出的转换器芯片，这颗芯片内置USB3.2集线器，支持四个USB3.2接口和DP视频信号输出。DP接口支持32.4Gbit/S带宽，满足8K/60Hz HDR视频输出。

相关阅读：

1、拆解报告：绿联8K USB4多功能扩展坞

充电头网总结

威锋电子是一家专注与USB高速传输和PD快充技术的企业，旗下产品获戴尔、LG、绿联等多家国内外知名大厂采用，并屡获好评。同时，威锋电子也是全球率先推出第一颗USB4转换器芯片的厂商，高效推动整体行业发展。未来威锋电子将继续紧随时代发展与市场需求，推出更多高性能芯片。

展会预告

威锋电子股份有限公司参加充电头网主办的2024（春季）亚洲充电展，展位在B区B61，3月20-22日欢迎莅临展会现场交流、洽谈。

拆一款C转HDMI转换器，没想到一个简单的产品里面这么多芯片

随着笔记本的超薄化，像HDMI、RJ45等大尺寸接口自然就会被移除，仅保留USB-C接口。但是USB-C接口并不是万能的，因此转换器和扩展坞等配件得以发展。最近充电头网到手了一款eeco USB-C to HDMI转换器，这款产品短小精悍，使用方便携带也轻松。下面我们就对其这进行拆解，看看其内部如何设计。

一、eeco USB-C to HDMI转换器外观

包装盒正面印有eeco品牌和Type-C – HDMI Adapter产品名称。

产品已经通过了FCC认证和CE认证。

打开包装盒，转换器使用纸板进行固定。

包装内全部东西一览，包括转换器、使用说明书和感谢小卡片。

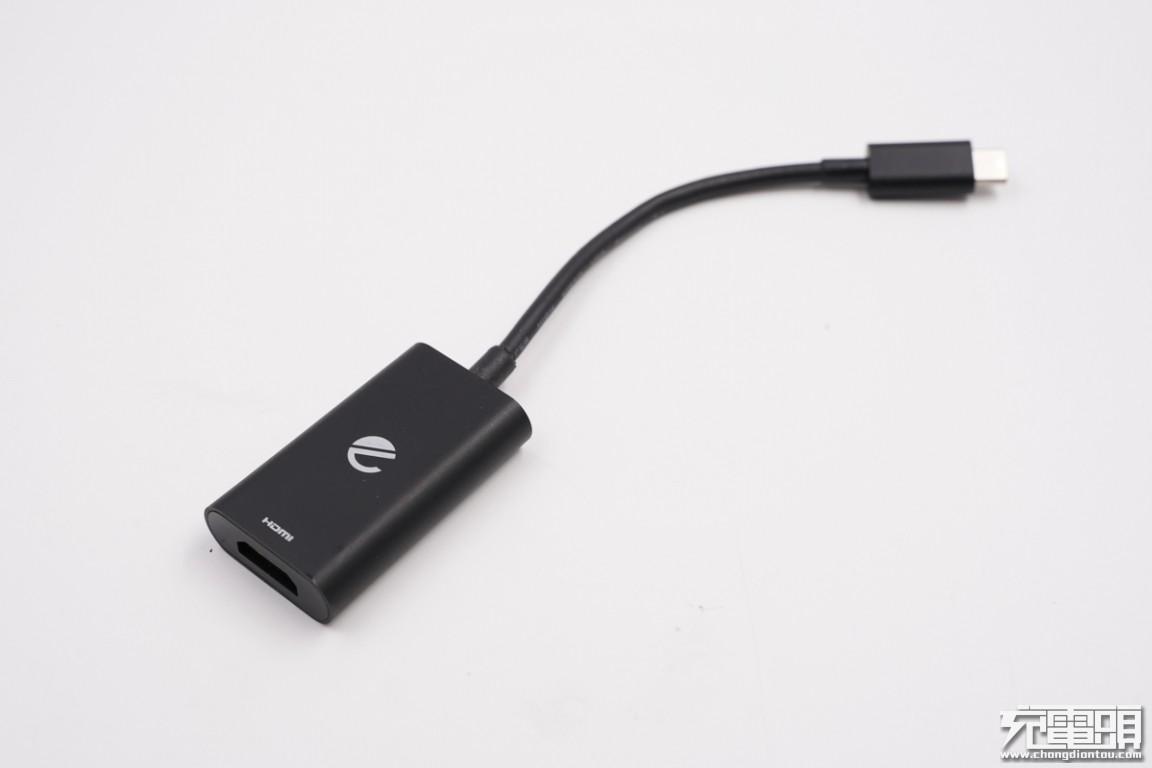

eeco USB-C to HDMI转换器自带USB-C线缆，机身壳采用PC阻燃材质，两侧半圆弧面设计。整体小巧便携，使用方便。

正面印有e字母设计的logo和HDMI字样。

背面印有产品名称以及相关认证，型号为HKAP1065S。

机身一端是HDMI接口。

另一端和线缆连接，线缆还做了抗弯折处理。

USB-C公头特写。

二、eeco USB-C to HDMI转换器拆解

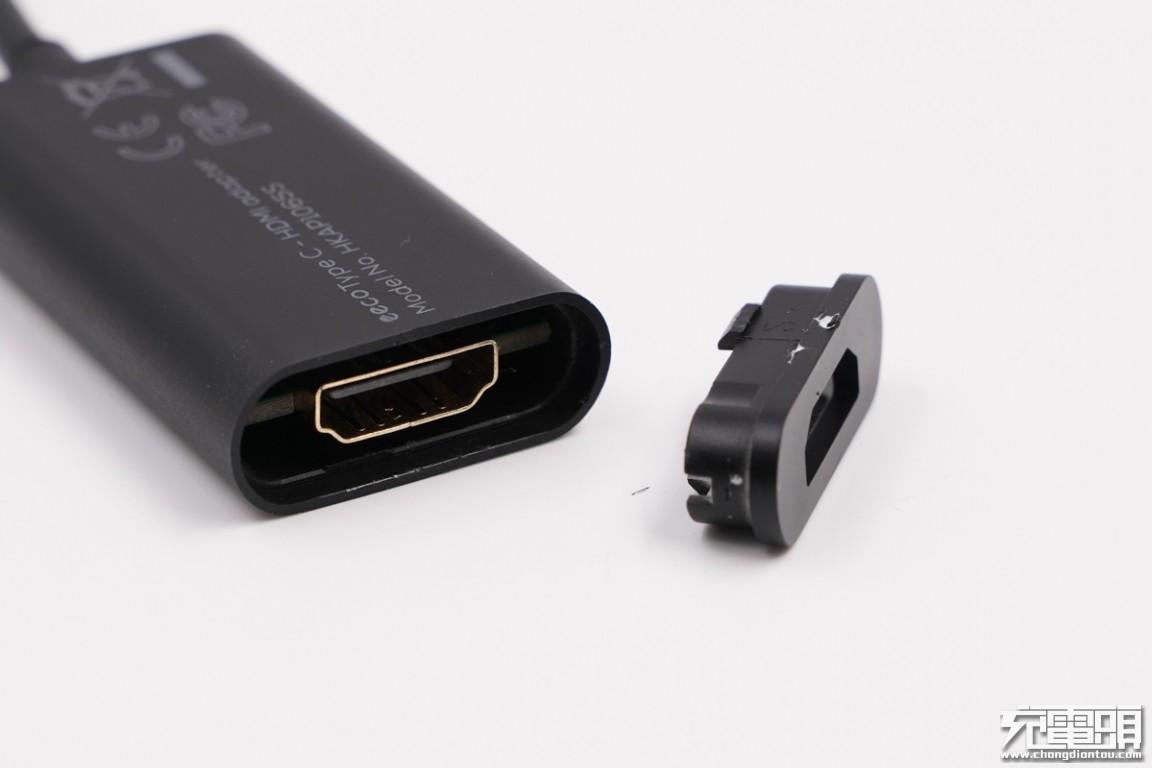

HDMI接口端外壳采用卡扣进行封装。

将PCB板取出，正面设有三颗芯片，线芯注塑固定和保护。

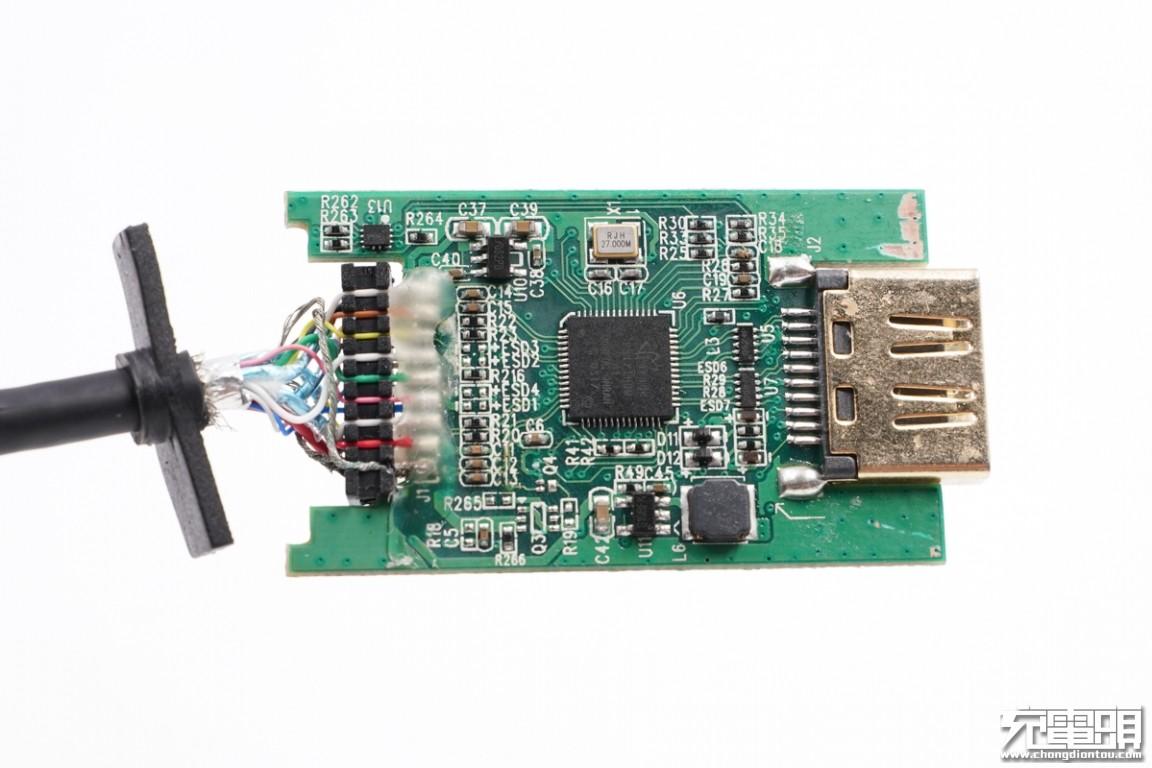

PCB板背面一览，中心是一颗很大的转换芯片。

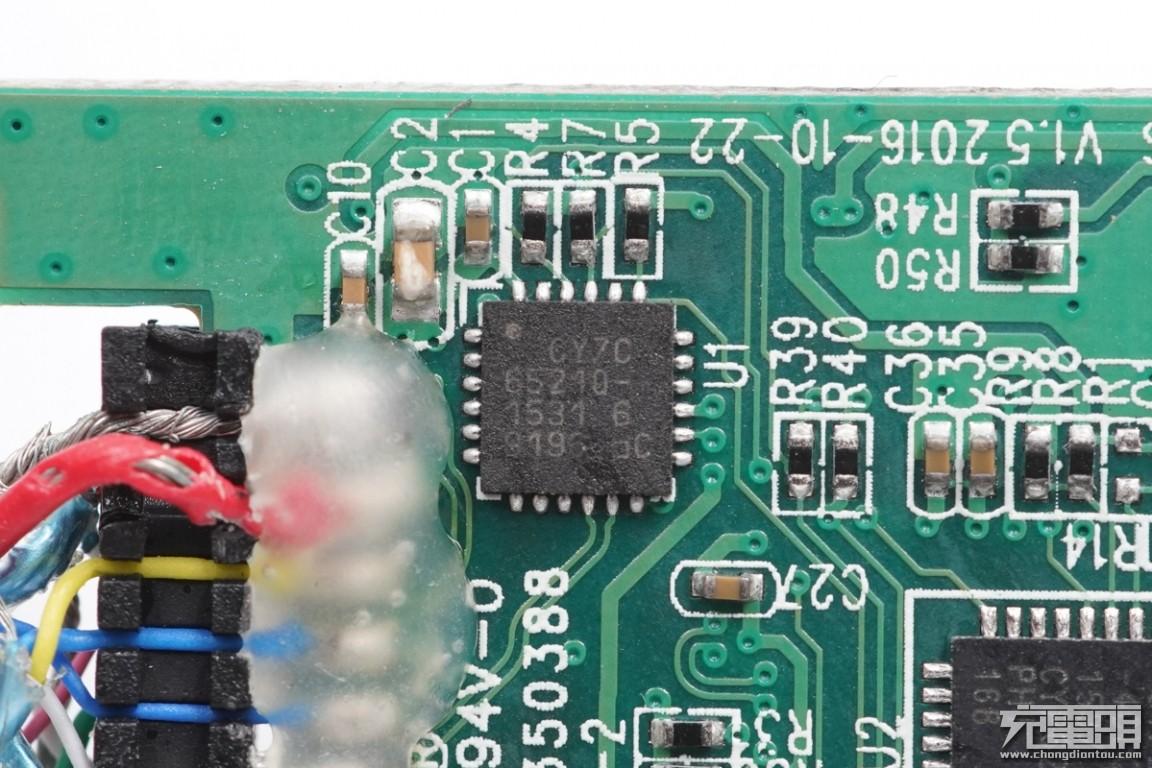

赛普拉斯 CY7C65210，USB告知控制器，用于在无法进入Alternate模式时跳出告知信息。

赛普拉斯 CY7C65210资料信息。

赛普拉斯CYPD1120，USB Type-C端口控制器。

赛普拉斯CYPD1120资料信息。

丝印TBGA的切换开关。

微盟 ME6211 稳压管。

SSI 25LQ020B SPI Flash，用于存储产品信息。

常忆25LQ020B资料信息。

27.000MHz无源晶振，为视频转换芯片提供时钟。

Parade谱瑞PS171，DP转HDMI/DVI转换器，用于视频信号转换输出。

谱瑞PS171资料信息。

SUNTO STI3408B 同步整流降压芯片，为转换器内部芯片供电。

SUNTO STI3408B 详细资料。

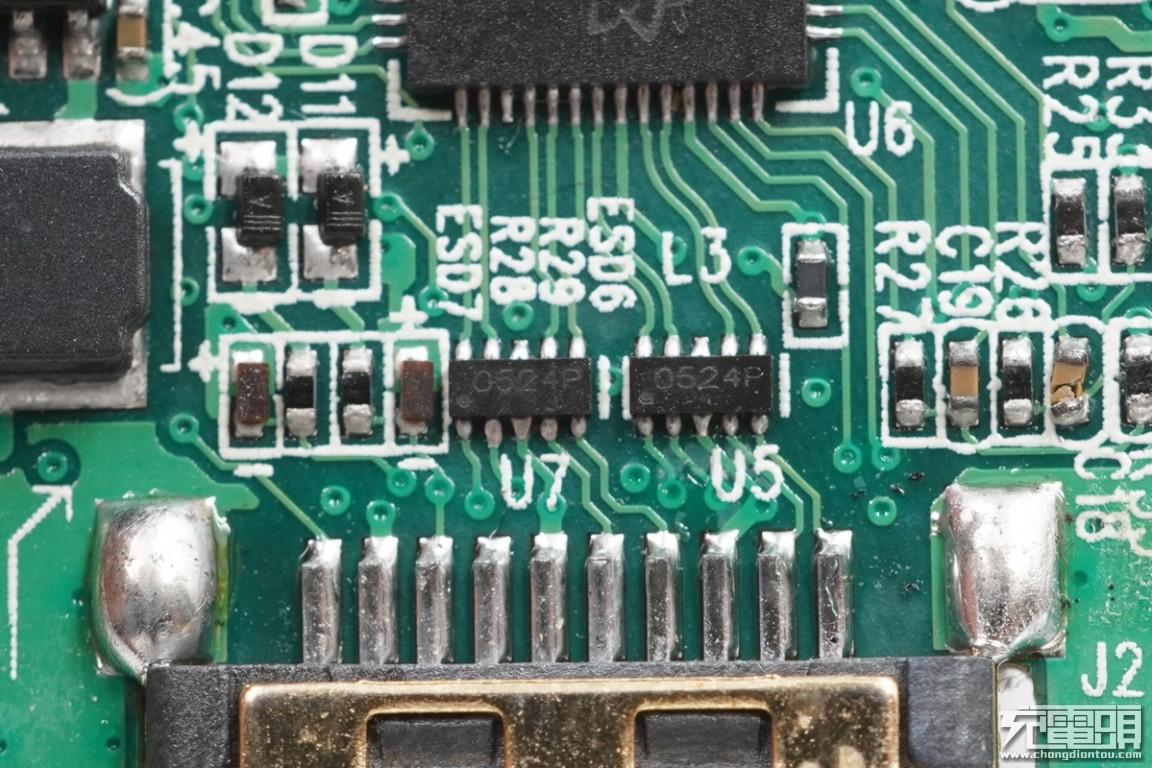

HDMI接口的两颗ESD芯片，丝印0524P。

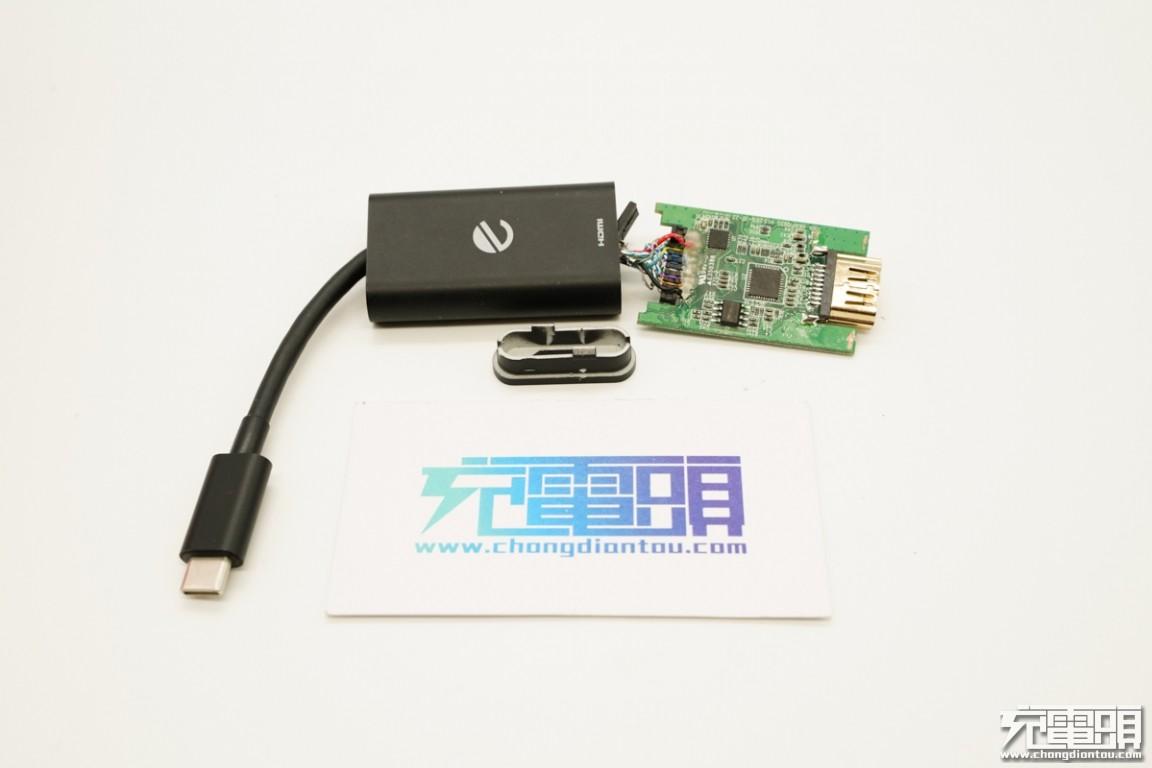

全部拆解完毕，来张全家福。

充电头网拆解总结

eeco USB-C to HDMI转换器线缆做了抗弯折处理，机身壳两侧弧面设计，造型经典。充电头网通过拆解了解到，机身内部线芯注塑加固和保护，HDMI接口沉板过孔焊接。电路上设有赛普拉斯CY7C65210和CYPD1120、ISSI 25LQ020B、谱瑞PS171等知名厂家芯片，用料做工扎实。
