性能提升2倍续航延长15小时！高通智能手表芯片骁龙W5 Gen1有多强？

高通旗下的骁龙芯片不仅适用于手机，在车载系统上的骁龙8155（骁龙SA8155P），在穿戴式设备领域的骁龙Wear 4100等同样是各自赛道的领跑者。

其中，骁龙Wear 4100是高通在2年前发布的超低功耗移动平台，专供智能手表一类的穿戴式设备使用。骁龙Wear 4100采用12nm工艺（捆绑的协处理器为28nm），4颗Cortex A53+1颗Cortex M55，集成Adreno A504 GPU，整体规格用现在的眼光来看已经过时。

如今，高通正式发布了新一代的穿戴式移动平台，并将其命名为骁龙W5 Gen1和骁龙W5+Gen1芯片，它们最大的特色，就是升级到了最先进的4nm制程工艺（捆绑的协处理器也升级到22nm）。作为对比，苹果Apple Watch搭载的S7芯片采用7nm，三星Galaxy Watch 4搭载的Exynos W920则是5nm。

骁龙W5和骁龙W5+同样延续了4颗Cortex A53+1颗Cortex M55的设计，只是主频提升到了1.7GHz，Cortex M55的频率也从上代的50MHz提升到了250MHz。该平台还集成Adreno A702 GPU，频率拉升到1GHz，支持的内存也从上代的LPDDR3-750升级到了LPDDR4-2133，提升巨大。

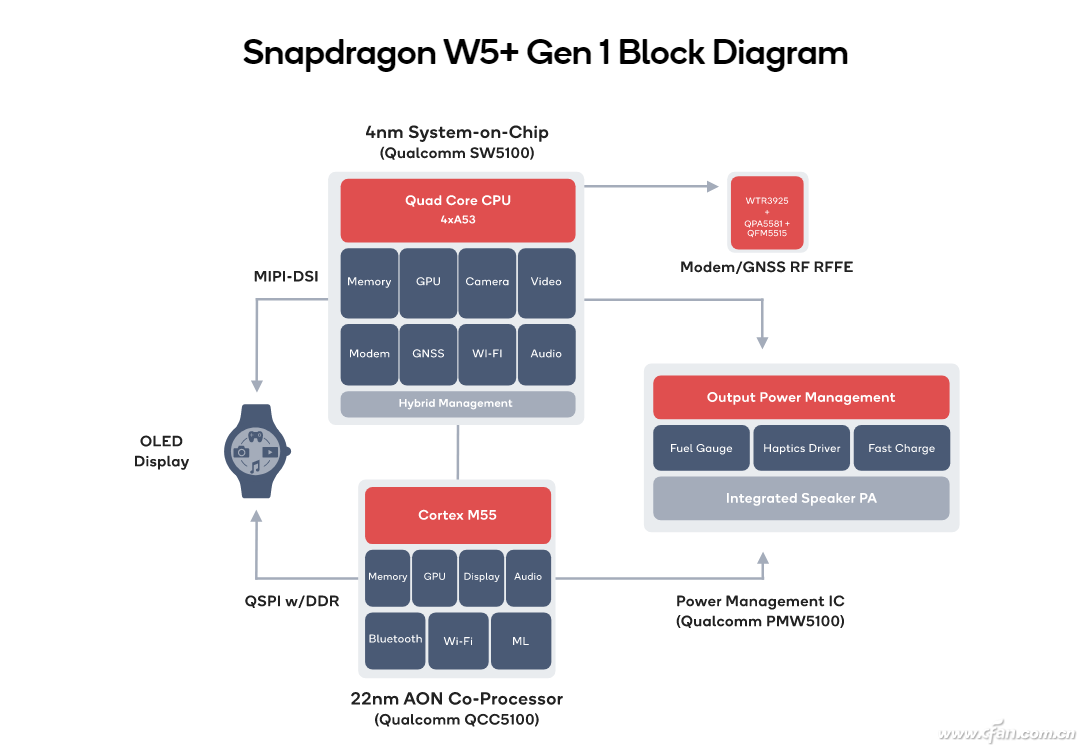

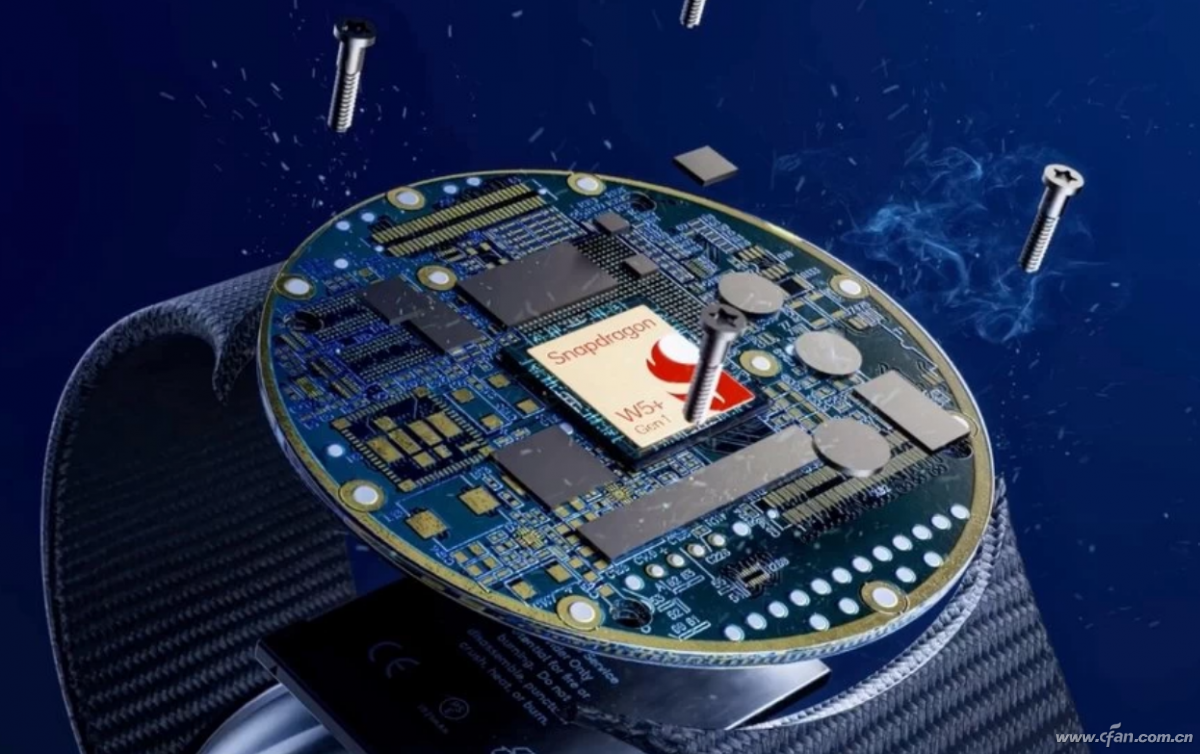

骁龙W5和骁龙W5+支持超低功耗蓝牙5.3、双频GPS定位、北斗、4G网络、双频Wi-Fi（802.11n）、eMMC 4.5闪存。升级到22nm工艺的协处理器可服务实时响应、健康跟踪、心率和睡眠监测以及本地机器学习功能（ARM Ethos-U55）等，4nm主处理器则主要用于通话、3D渲染、GPS导航等高负载交互。

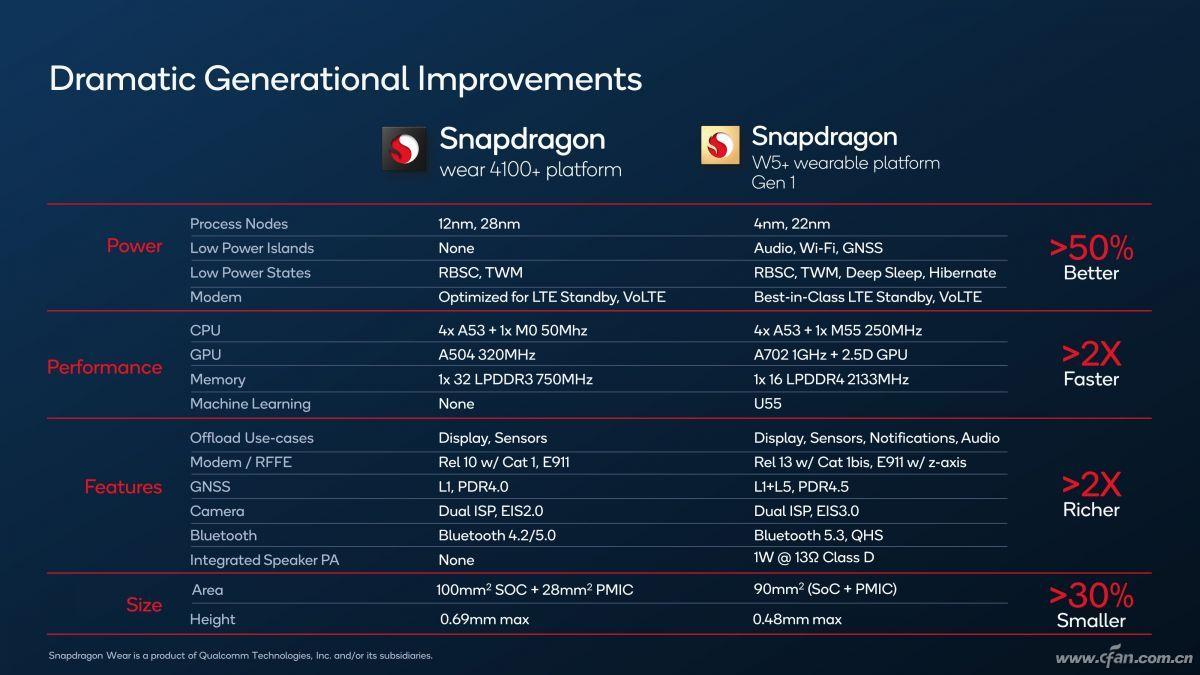

从官方公布的数据来看，骁龙W5和骁龙W5+相比上代骁龙Wear 4100，性能提升2倍，功耗降低了50%，封装尺寸缩小了30%，功能特性也多出2倍。据悉，同样是300mAh电池的手表，换装W5+后可以多用15小时。

前不久ARM发布了Cortex-X3、Cortex-A715和Cortex-A510 Refresh公版IP架构，其中Cortex-A510 Refresh同时支持Aarch32和Aarch64，性能较之Cortex-A55提升巨大，而且功耗很低，非常适合穿戴式设备。不知道我们何时才能用上换装Cortex-A510 Refresh这个基于ARMv9-A指令集打造核心的智能手表呢？

原装平替，45W无线输出，锦弦Apple Watch 5W快充芯片方案评测

前言

锦弦科技近期推出了一款适应用于苹果手表5W快充芯片，可为苹果手表进行5W无线充电。充电头网拿到了搭载该芯片的无线充电模组，由PCB小板和无线充电线圈模块两部分组成，使用USB-A端口连接，比原装磁吸无线充电器更短。下面就一起看看锦弦Apple Watch 5W快充芯片方案的实际充电表现如何吧。

产品介绍

锦弦Apple Watch 快充芯片方案如上图所示，共由PCB小板和无线充电线圈模块组成，中间采用导线连接。

PCB小板上焊接包含MCU、MOS管驱动器、滤波电容、电感等元器件，左侧连接有USB-A端口。

USB-A端口内部胶芯为黑色。

无线充电线圈模块主要由利兹线绕制，中间设有磁铁吸附手表。

无线充电线圈模块背面粘有双面胶。

锦弦Apple Watch 5W快充芯片方案PCB小板宽度约为17.46mm。

PCB小板长度及USB-A端口长度约为37.86mm。

无线充电线圈模块直径约为24.17mm。

无线充电线圈模块厚度约为3.07mm。

锦弦Apple Watch 5W快充芯片方案整体重量约为8g。

放置在成年男性手掌中，可以整体非常小巧，体积控制优秀。

充电测试

在充电测试环节，将使用不同设备搭配锦弦Apple Watch 5W快充芯片方案进行测试，包含兼容性测试以及充电全程两部分。

充电兼容性测试

将锦弦Apple Watch 5W快充芯片方案搭配AOHi 140W充电器为Apple Watch S8充电，实测充电功率为3.13W。

相比之下，原装磁吸无线充电器（型号：A2515）搭配AOHi 140W充电器为Apple Watch S8充电，充电功率为3.67W，锦弦Apple Watch 5W快充芯片方案与原装无线充电器相差不大。

将锦弦Apple Watch 5W快充芯片方案搭配AOHi 140W充电器为Apple Watch Ultra充电，实测充电功率为4.26W。

相比之下，原装磁吸无线充电器（型号：A2515）搭配AOHi 140W充电器为Apple Watch Ultra充电，充电功率为5.1W，锦弦Apple Watch 5W快充芯片方案与原装无线充电器相差不大。

将锦弦Apple Watch 5W快充芯片方案插入笔记本电脑的USB-A接口为Apple Watch Ultra充电，实测充电功率可以达到4.08W。

将锦弦Apple Watch 5W快充芯片方案插入充电宝的USB-A接口为Apple Watch Ultra充电，实测充电功率可以达到3.91W。

小结

锦弦Apple Watch 5W快充芯片方案使用场景丰富，可以直接连接在充电器、充电宝甚至是笔记本电脑等带有USB-A口设备使用，多场景测试下来，均能为Apple Watch S8提供3.5W以上无线充电，为Apple Watch Ultra提供4-4.5W无线充电，与原装磁吸无线充电器差异不大。

充电全程测试

将锦弦Apple Watch 5W快充芯片方案与Apple Watch Ultra放置于25℃恒温箱中，接通电源，并使用 POWER-Z KM003C 记录数据，测试数据如下。

接通电源后握手5.2V电压，全程充电功率在2-4.5W波动，充电全程耗时1小时28分钟。

绘制折线图，可以看出使用锦弦Apple Watch 5W快充芯片方案为Apple Watch Ultra 45分钟充至50%，1小时13分钟充至80%，1小时28分钟充至100%。

充电头网总结

锦弦科技推出的Apple Watch 5W快充芯片方案使用USB-A端口设计，由PCB小板和无线充电线圈模块两部分组成，整体体积比较小巧。

兼容性和性能方面，锦弦Apple Watch 5W快充芯片方案搭配常见的充电器、充电宝甚至是笔记本电脑等带有A口设备就能为Apple Watch充电，实测为Apple Watch S8、Ultra分别能提供3.5W和4.5W左右的无线充电功率，略小于原装无线充电器。为Apple Watch Ultra进行充电全程测试，充电50%耗时45分钟，充满花费1小时28分钟，体验非常接近原装的磁吸无线充电器，基本可以作为平替使用。
