嵌入式开发如何看芯片数据手册

不管什么芯片手册，它再怎么写得天花乱坠，本质也只是芯片的使用说明书而已。而说明书一个最显著的特点就是必须尽可能地使用通俗易懂的语句，向使用者交代清楚该产品的特点、功能以及使用方法。无论什么芯片手册，都不会存在生僻的单词语法（专业词汇除外），运用在大学英文知识去分析这些手册足矣。

一、阅读手册难点

Datasheet为何难读？难点有三：

语言风格 —— 跟平常我们所阅读的新闻、报导都不一样，好多数据手册在 表达意思上的连贯性做得不好，没有太大联系的两句话就放在了一起，没办法，只得接受（莫非这也是中外思维的差异？）

长句太多 —— 为保证严谨，不至于让读者产生误解，数据手册通常多用长句描述，并且长句所描述问题都比较关键。这很让人头疼，要连贯地理解这些长句，需要较好的记忆力。当然，俺们也有笨办法：按照古老的主谓宾状补结构，把整个长句拆开，对每一个小短句进行分析，最后联系上下文揣摩出整句意思。

专业词汇多，甚至有字典上都找不到的单词 —— 没办法，一得靠平时的积累，二得善于借助网络资源翻译。不过强调一下：我们没有必要把每一个单词的意思 都完完全全地、准确无误地翻译出来，只要理解它所表达的意思就足够了，就说是只需意会，不必言传倒也合适。

二、如何阅读手册

以AD9945为例，我们可以这么去读芯片数据手册：

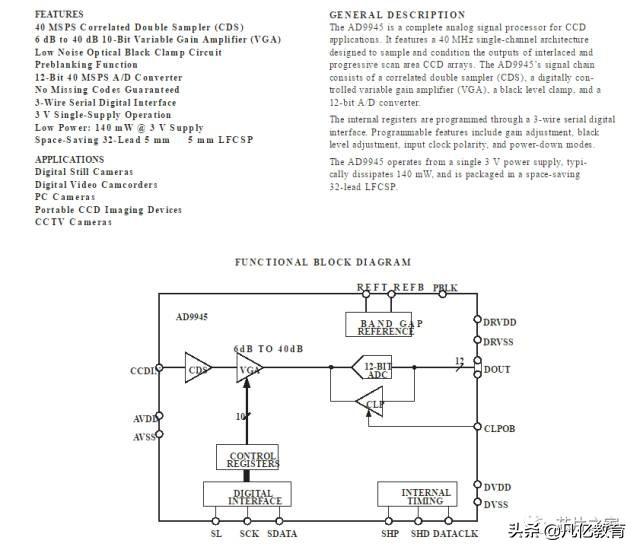

1、 先看看芯片的特性（Features）、应用场合（Applications）以及内部框图 。这有助于我们对芯片有一个宏观的了解，此时需要弄清楚该芯片的一些比较特殊的功能，充分利用芯片的特殊功能，对整体电路的设计，将会有极大的好处。比如AD9945可以实现相关双采样（CDS），这可以简化后续信号调理电路，并且抵抗噪声的效果还好。

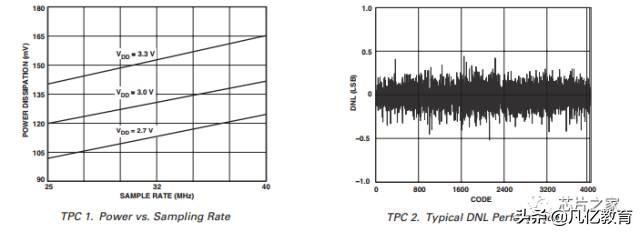

2、 重点关注芯片的参数，同时可以参考手册给出的一些参数图 （如AD9945的 TPC 1，TPC2等），这是是否采用该芯片的重要依据。像AD9945，就可以关注采样率（maximum clock rate）、数据位数（AD converter）、功耗（power consumption）、可调增益范围（gain range）等。

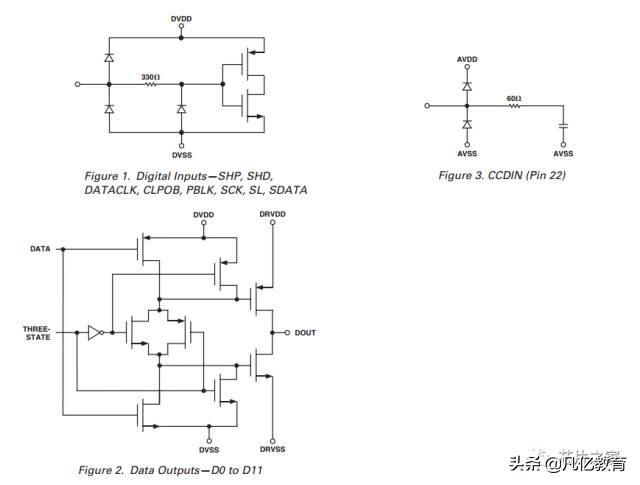

3、 选定器件后，研究芯片管脚定义、推荐的PCB layout ，这些都是在硬件设计过程中必须掌握的。所有管脚中，要特别留意控制信号引脚或者特殊信号引脚，这是将来用好该芯片的前提。比如AD9945的SHP、SHD、PBLK、CLPOB等。

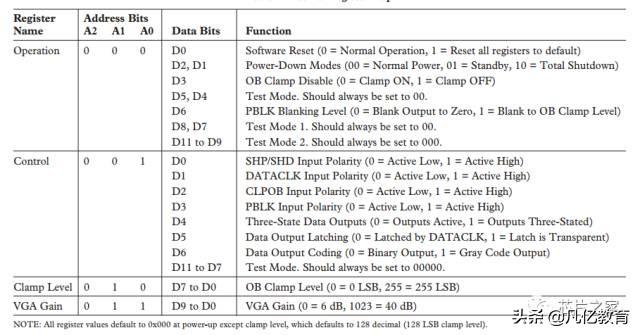

4、 认真研读芯片内部寄存器，对寄存器的理解程度 ，直接决定了你对芯片的掌握程度。比如AD9945就有4个寄存器：Operation、Control、Clamp Level和VGA gain，对于这些寄存器，必须清楚它们上电后的初始值、所能实现的功能、每个bit所代表的含义这些基本情况。

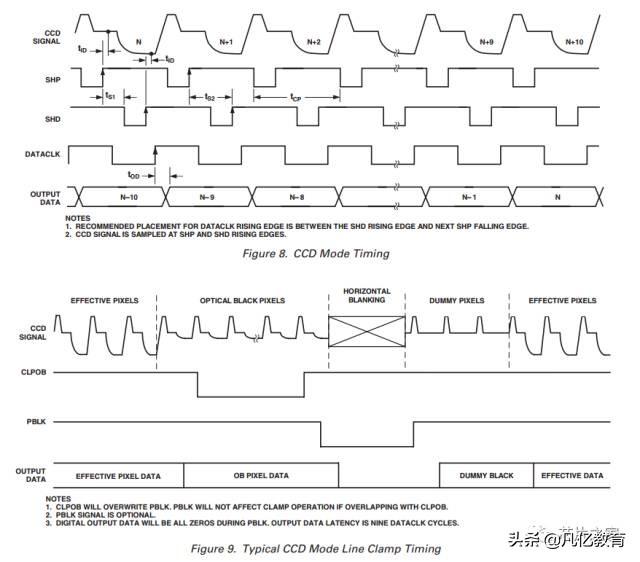

5、 仔细研究手册给出的时序图，这是对芯片进行正确操作的关键。 单个信号的周期、上升时间、下降时间、建立时间、保持时间，以及信号之间的相位关系，所有这些都必须研究透彻。像AD9945的Figure 8 和 Figure 9 就很值得花费时间去仔细研究。

6、最后提醒初学者：

凡是芯片数据手册中的“note”，都必须仔细阅读，一般这都是能否正确使用、或能否把芯片用好的关键之所在。

声明： 本文转载自网络，如涉及作品内容、版权和其它问题，请于联系工作人员，我们将在第一时间和您对接删除处理!

看得懂芯片手册，其实没有你想象的那么难，方法对了才有正确结果

第一，莫把观念停留在几十年前。

张工说出了他的看法：我以前就是认为芯片手册太难读了，那个时候大部分芯片手册都是英文，有的甚至是日文德文，当时又没有好的翻译工具，我本身的英文能力也不是很高。但是作为技术人员，这些芯片手册不读不行，工作上会用到，只看得懂芯片手册上的配图，完全就不能满足工作要求。但是，现在的芯片手册，不管是哪国语言，用手机电脑等工具就可以拍照翻译，这是多么简单的事，再加上自身的一些努力，学习起来容易多了。何必还老是把观念停留在芯片手册上，连文字都看不懂的焦虑之中。

改变观念，重拾信心，是初学者开启看得懂芯片手册的第一步。

第二，擅长使用互联网工具。

陈工分享了他的方法：我认为芯片手册的第一要点，是先找到多个版本的文档，然后自己分析其中的不同。我认为芯片手册中升级和更改的技术要点，那些一定是核心。常规的芯片手册，自己使用搜索工具，在网上就能轻易找到，要不然还有国内芯片厂家可以联系，在他们的技术人员的帮助下，读懂一份国内芯片手册，自然是一件很容易的事情。但是对于一些国外的芯片手册，找得到是一回事，再去看又是另外一回事，能够在国外网站技术论坛，和国外工程师留言交流，那一定是解决你对芯片手册上疑问的一个大好方法。

第三，莫轻视芯片手册的作用。

来自王工的分享：很多初学者，对于多达上百页的芯片手册，只在初学阶段翻翻看看过，随后就抛之脑后。我就是在之前的开发工作中，出过这样的亏。当时我就是不注重芯片手册的研读，等到在今后的技术开发中，遇到一些难以搞定的问题，我却又胡乱应用互联网工具，在网上不加目的地检索。浪费了我太多时间，到头来，我发现解答的方法赫然就写在芯片手册上，恍然大悟。
