创芯微全极耳电池保护芯片产品盘点，助力全极耳电池安全升级

前言

极耳是电芯正负极引出来的金属导电体，与电池壳体或者外部模组结构件进行连接，电流必须流经极耳才能与电池外部连接。根据极耳数量、面积差异，极耳设计可以分为单极耳、双极耳、多极耳以及全极耳等类型。

传统的单极耳设计只能沿着集流体的长度方向传输电荷，传导距离长导致内阻较大，而全极耳设计的电流传输最大距离是电极的高度而非长度，电极高度通常是电极长度的5%—20%，因此电阻相较单极耳减少了5-20倍，从而提高了传输效率，较大地提高了电池的倍率性能。

所以，由于全极耳电池卓越的性能，越来越多的电池厂商在这一领域加大研究力度，力求在技术上取得突破。当然，电池的稳定运行离不开保护芯片的支持，作为国内最早涉足锂电保护行业研发的设计公司之一，创芯微顺应这一趋势，推出了多款适用于全极耳电池的保护芯片，可有效提升全极耳电池的安全性和稳定性。

创芯微全级耳芯锂电保护芯片

充电头网已对创芯微推出的多款适用于全极耳电池的保护芯片进行了详细汇总，并整理成下表展示。该表涵盖了不同型号芯片的关键参数和性能对比，帮助用户快速了解各款产品的特点及其在不同应用场景中的优势。

接下来充电头网将会对这些芯片进行详细介绍。

创芯微CM1001-AAS

CM1001-AAS是一款单节可充电锂电池保护芯片，内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流保护，采用SOT23-6封装，适用于单节锂离子/锂聚合物可充电电池的保护电路。

创芯微CM1003-SCF

CM1003-SCF是一款单节可充电锂电池保护芯片，支持向0V电池充电，支持过充自恢复，内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流保护，采用SOT23-6封装，适用于单节锂离子/锂聚合物可充电电池的保护电路。

创芯微CM1048-ZT

创芯微CM1048-ZT是一款支持3至4串锂电池/磷酸铁锂电池的保护芯片，适用于全极耳电芯，内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流保护，放电过流保护延时外置电容可调，其他保护延时内置，采用TSSOP16封装。

创芯微CM1048-ZT具有20mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。

创芯微CM1052-LS

创芯微CM1052-LS是一款支持5串锂电池的保护芯片，适用于全极耳电芯，内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流保护，放电过流保护延时外置电容可调，其他保护延时均内置，采用SOP16封装。

创芯微CM1052-LS具有25mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。

创芯微CM1052-KS

创芯微CM1052-KS是一款支持5串锂电池的保护芯片，适用于全极耳电芯，与CM1052-LS相比，CM1052-KS在性能上有所提升，其中过充保护电压提高至4.35V，而过放电保护电压则降低至2.5V。该芯片内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流保护，放电过流保护延时外置电容可调，其他保护延时均内置，采用SOP16封装。

创芯微CM1052-KS具有25mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。

创芯微CM1325-NBK

创芯微CM1325-NBK系列是一款专用于2串锂离子/磷酸铁锂电池的保护芯片，内置电池均衡功能，可通过外部电压采样电阻调节均衡电流。该芯片内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，采用SOT23-8封装。

创芯微CM1325-LBK

创芯微CM1325-LBK系列是一款专用于2串锂离子/磷酸铁锂电池的保护芯片，与CM1325-NBK相比，CM1325-LBK在性能上有所提升，其中过充保护电压提高至4.425V，而过放电保护电压则降低至2.5V。

该芯片内置电池均衡功能，可通过外部电压采样电阻调节均衡电流。该芯片内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，采用SOT23-8封装。

充电头网总结

全极耳电池技术的快速发展与应用，电池性能和安全性成为各大厂商追求的核心目标。在此背景下，保护芯片的作用愈发关键。创芯微顺应市场需求，推出了一系列适用于全极耳电池的保护芯片。这些芯片不仅提升了电池的安全性，还优化了电池的充放电管理和整体性能，助力全极耳电池的广泛应用。

通过创芯微的不同型号芯片，用户可以根据自身需求选择最适合的产品，从单节到多串锂电池的保护解决方案，均能够为电池提供全面的安全防护。尤其是针对多串锂电池的保护芯片，高精度电压检测和延迟电路设计可为电池管理带来了更高的可靠性和精确性，进一步提高了电池系统的稳定性和使用寿命。

南芯发布锂电池保护芯片SC5510：超小封装，超低阻抗

上海南芯半导体作为国内领先的模拟IC设计公司，进一步丰富产品线，最新推出专门用于单节锂电池保护芯片SC5510系列。该产品主要针对单节锂电池应用，进行电压电流监测，集成度高，保护功能齐全，可靠性高，助力用户轻松构筑锂电池安全应用的最后一道坚固防线。

SC5510内部集成超低阻抗的MOS，路径阻抗低至9mΩ，轻松应对8A大电流放电应用，如24W移动电源应用。一方面，低阻抗有效地减少了放电电流在路径上的损耗，将电池容量发挥到最大化，延长电池的使用时间。另一方面，更低的导通损耗，意味着更低的IC发热量，即使在面积狭小的PCB空间下，用户也能从容应对系统热设计。

SC5510提供了高精度的电压电流保护，全方位保障锂电池安全。其中包括过压保护，欠压保护，充电过流，放电过流，放电短路保护以及热关断保护。

过压保护：保护电池发生过充，立即切断充电路径，避免电池过充而引发的爆炸风险。其中过压保护精度达到±25mV，为电池过压保护提供精准的护航。

欠压保护：保护电池发生欠压后，立即切断放电路径，避免电池被深度泄放，造成永久性化学特性损坏。

充电过流：保护充电器发生短路或者10V高压充电器接入，检测到大电流滥充后，立即切断充电路径。

放电过流：保护电池在过载和短路时，检测到大电流放电后，立即切断放电路径，避免引发的过流风险。其中放电过流分为两级保护，针对不同电流等级，进行及时响应保护。

考虑到电池在充放电条件下，IC会处于不同的电池电压和温度下工作，SC5510在设计时特地对保护功能进行了电压和温漂补偿，有效地保障了全工作范围下的电池安全。除此之外，由于不同电池厂商对于过放电池存在不同的操作要求，SC551x为此提供了0V电池允许充电和禁止充电可选功能。

SC5510工作在超低的静态工作电流，有效地延长了产品的待机时长。锂电池保护IC作为电池的贴身保镖，只要电池存在，就会一直处于持续工作，所以IC的工作静态电流变得尤为重要。SC5510在保证保护功能被精准且及时检测到的同时，只需消耗低至5 µA的工作电流。而且在电池发生过放保护后，IC可以自动进入到休眠模式，进一步降低工作电流到0.4 µA，避免电池继续泄放。

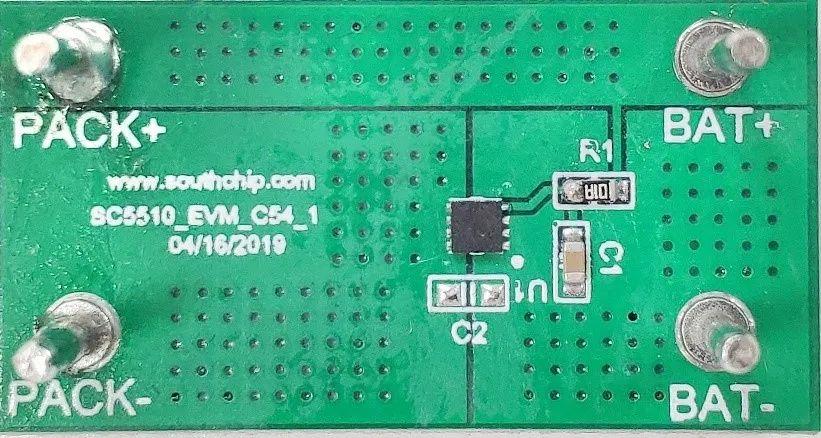

SC551x采用了DFN2x2小封装。相比较传统的锂电池保护方案需要搭配控制IC和外置MOS，SC5510只需要外围搭配1颗电阻电容即可工作，外围简洁，可以很轻松地应对PCB面积狭窄的应用，如电池pack，移动穿戴设备产品。

除上述外，SC5510还可以针对不同的电池规格和应用进行参数定制化。用户可以按照具体需求进行参数选型，实现保护功能定制化。

目前SC5510已经处于量产阶段，有需求的小伙伴可以与南芯半导体联系，获取更多产品详细信息。
