深入了解电脑主板必读：图解主板及芯片

关注：技术工程师engineer，领取更多有趣、有用的资料！

全程图解主板

电源插座主要有AT电源插座和ATX电源插座两种，有的主板上同时具备这两种插座。AT插座应用已久现已淘汰。而采用20口的ATX电源插座，采用了防插反设计，不会像AT电源一样因为插反而烧坏主板。除此而外，在电源插座附近一般还有主板的供电及稳压电路。

此主题相关图片如下：

主板的供电及稳压电路也是主板的重要组成部分，它一般由电容，稳压块或三极管场效应管，滤波线圈，稳压控制集成电路块等元器件组成。此外，P4主板上一般还有一个4口专用12V电源插座。

1.BIOS及电池

BIOS(BASIC INPUT/OUTPUT SYSTEM)基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件控制与支持。除此而外，在BIOS芯片附近一般还有一块电池组件，它为BIOS提供了启动时需要的电流。

此主题相关图片如下：

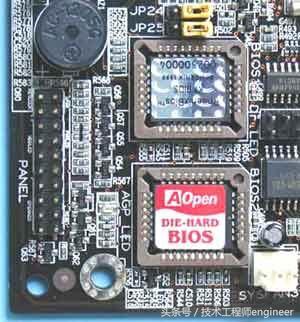

常见BIOS芯片的识别主板上的ROM BIOS芯片是主板上唯一贴有标签的芯片，一般为双排直插式封装(DIP)，上面一般印有"BIOS"字样，另外还有许多PLCC32封装的BIOS。

此主题相关图片如下：

早期的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用，因为紫外线照射会使EPROM内容丢失，所以不能随便撕下。现在的ROM BIOS多采用Flash ROM(快闪可擦可编程只读存储器)，通过刷新程序，可以对Flash ROM进行重写，方便地实现BIOS升级。

目前市面上较流行的主板BIOS主要有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。Award BIOS是由Award Software公司开发的BIOS产品，在目前的主板中使用最为广泛。Award BIOS功能较为齐全，支持许多新硬件，目前市面上主机板都采用了这种BIOS。

AMI BIOS是AMI公司出品的BIOS系统软件，开发于80年代中期，它对各种软、硬件的适应性好，能保证系统性能的稳定，在90年代后AMI BIOS应用较少；Phoenix BIOS是Phoenix公司产品，Phoenix BIOS多用于高档的原装品牌机和笔记本电脑上，其画面简洁，便于*作，现在Phoenix已和Award公司合并，共同推出具备两者标示的BIOS产品。

2.机箱前置面板接头

机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。一般来说，ATX结构的机箱上有一个总电源的开关接线(Power SW)，其是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。

而硬盘指示灯的两芯接头，一线为红色。在主板上，这样的插针通常标着IDE LED或HD LED的字样，连接时要红线对一。这条线接好后，当电脑在读写硬盘时，机箱上的硬盘的灯会亮。电源指示灯一般为两或三芯插头，使用1、3位，1线通常为绿色。

此主题相关图片如下：

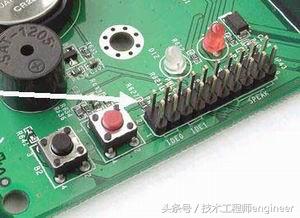

在主板上，插针通常标记为Power LED，连接时注意绿色线对应于第一针(+)。当它连接好后，电脑一打开，电源灯就一直亮着，指示电源已经打开了。而复位接头(Reset)要接到主板上Reset插针上。主板上Reset针的作用是这样的：当它们短路时，电脑就重新启动。而PC喇叭通常为四芯插头，但实际上只用1、4两根线，一线通常为红色，它是接在主板Speaker插针上。在连接时，注意红线对应1的位置。

3.外部接口

此主题相关图片如下：

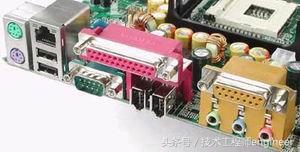

ATX主板的外部接口都是统一集成在主板后半部的。现在的主板一般都符合PC'99规范，也就是用不同的颜色表示不同的接口，以免搞错。一般键盘和鼠标都是采用PS/2圆口，只是键盘接口一般为蓝色，鼠标接口一般为绿色，便于区别。而USB接口为扁平状，可接MODEM，光驱，扫描仪等USB接口的外设。而串口可连接MODEM和方口鼠标等，并口一般连接打印机。

4.主板上的其它主要芯片

除此而外主板上还有很多重要芯片：

声卡芯片

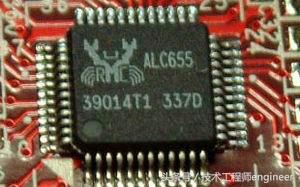

现在的主板集成的声卡大部分都是AC'97声卡，全称是Audio CODEC＇97，这是一个由Intel、Yamaha等多家厂商联合研发并制定的一个音频电路系统标准。主板上集成的AC97声卡芯片主要可分为软声卡和硬声卡芯片两种。所谓的AC'97软声卡，只是在主板上集成了数字模拟信号转换芯片(如ALC201、ALC650、AD1885等)，而真正的声卡被集成到北桥中，这样会加重CPU少许的工作负担。

此主题相关图片如下：

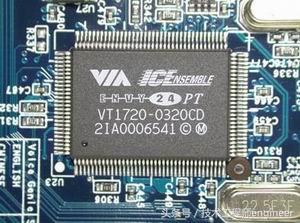

所谓的AC'97硬声卡，是在主板上集成了一个声卡芯片(如创新CT5880，雅马哈的744,VIA的Envy 24PT)，这个声卡芯片提供了独立的声音处理，最终输出模拟的声音信号。这种硬件声卡芯片相对比软声卡在成本上贵了一些，但对CPU的占用很小。

网卡芯片

此主题相关图片如下：

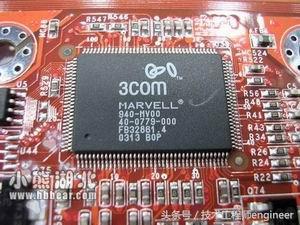

现在很多主板都集成了网卡。在主板上常见的整合网卡所选择的芯片主要有10/100M的RealTek公司的8100(8139C/8139D芯片)系列芯片以及威盛网卡芯片等。除此而外，一些中高端主板还另外板载有Intel、3COM、Alten和Broadcom的千兆网卡芯片等，如Intel的i82547EI、3COM 3C940等等。(见图18-3COM 3C940千兆网卡芯片)

IDE阵列芯片

此主题相关图片如下：

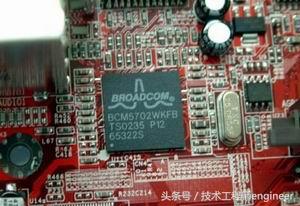

一些主板采用了额外的IDE阵列芯片提供对磁盘阵列的支持，其采用IDE RAID芯片主要有HighPoint、Promise等公司的产品的功能简化版本。例如Promise公司的PDC20276/20376系列芯片能提供支持0，1的RAID配置，具自动数据恢复功能。美国高端HighPoint公司的RAID芯片如HighPoint HPT370/372/374系列芯片，SILICON SIL312ACT114芯片等等。

I/O控制芯片

I/O控制芯片(输入/输出控制芯片)提供了对并串口、PS2口、USB口，以及CPU风扇等的管理与支持。常见的I/O控制芯片有华邦电子(WINBOND)的W83627HF、W83627THF系列等，例如其最新的W83627THF芯片为I865/I875芯片组提供了良好的支持，除可支持键盘、鼠标、软盘、并列端口、摇杆控制等传统功能外，更创新地加入了多样新功能，例如，针对英特尔下一代的Prescott内核微处理器，提供符合VRD10.0规格的微处理器过电压保护，如此可避免微处理器因为工作电压过高而造成烧毁的危险。

此主题相关图片如下：

此外，W83627THF内部硬件监控的功能也同时大幅提升，除可监控PC系统及其微处理器的温度、电压和风扇外，在风扇转速的控制上，更提供了线性转速控制以及智能型自动控转系统，相较于一般的控制方式，此系统能使主板完全线性地控制风扇转速，以及选择让风扇是以恒温或是定速的状态运转。这两项新加入的功能，不仅能让使用者更简易地控制风扇，并延长风扇的使用寿命，更重要的是还能将风扇运转所造成的噪音减至最低。

频率发生器芯片

频率也可以称为时钟信号，频率在主板的工作中起着决定性的作用。我们目前所说的CPU速度，其实也就是CPU的频率，如P4 1.7GHz，这就是CPU的频率。电脑要进行正确的数据传送以及正常的运行，没有时钟信号是不行的，时钟信号在电路中的主要作用就是同步；因为在数据传送过程中，对时序都有着严格的要求，只有这样才能保证数据在传输过程不出差错。

时钟信号首先设定了一个基准，我们可以用它来确定其它信号的宽度，另外时钟信号能够保证收发数据双方的同步。对于CPU而言，时钟信号作为基准，CPU内部的所有信号处理都要以它作为标尺，这样它就确定CPU指令的执行速度。

此主题相关图片如下：

时钟信号频率的担任，会使所有数据传送的速度加快，并且提高了CPU处理数据的速度，这就是我们为什么超频可以提高机器速度的原因。要产生主板上的时钟信号，那就需要专门的信号发生器，也称为频率发生器。

但是主板电路由多个部分组成，每个部分完成不同的功能，而各个部分由于存在自己的独立的传输协议、规范、标准，因此它们正常工作的时钟频率也有所不同，如CPU的FSB可达上百兆，I/O口的时钟频率为24MHz，USB的时钟频率为48MHz，因此这么多组的频率输出，不可能单独设计，所以主板上都采用专用的频率发生器芯片来控制。

此主题相关图片如下：

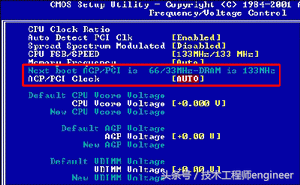

频率发生器芯片的型号非常繁多，其性能也各有差异，但是基本原理是相似的。例如ICS 950224AF时钟频率发生器，是在I845PE/GE的主板上得到普遍采用时钟频率发生器，通过BIOS内建的"AGP/PCI频率锁定"功能，能够保证在任何时钟频率之下提供正确的PCI/AGP分频，有了起提供的这"AGP/PCI频率锁定"功能，使用多高的系统时钟都不用担心硬盘里面精贵的数据了，也不用担心显卡、声卡等的安全了，超频，只取决于CPU和内存的品质而已了。

总结：

最后再让我们通过一张详细的大图来对主板来个彻底注释。

此主题相关图片如下：

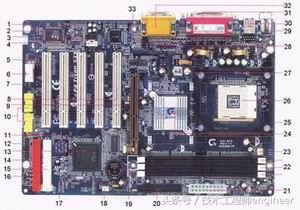

1是整合音效芯片，2是I/O控制芯片，3是光驱音源插座，4是外接音源辅助插座，5是SPDIF插座，6是USB插头，7是机箱被开启接头，8是PCI插槽，9是AGP4X插槽，10是机箱前端通用USB接口，11是BIOS，12是机箱面板接头，13是南桥芯片，14是IDE1插口，15是IDE2插口，16是电源指示灯接头，17是清除CMOS记忆跳线，18是风扇电源插座，19是电池，20是软驱插座，21是ATX电源插座，22是内存插槽，23是风扇电源插座，24是北桥芯片，25是CPU风扇支架，26是CPU插座，27是12VATX电源插座，28是第二组音源插座，29是PS/2键盘及鼠标插座，30是USB插座，31是并串口，32是游戏控制器及音源插座，33是SUP_CEN插座。

硬件巴士：您好 主板芯片请了解一下

芯片作为主板的核心原件重要性不言而喻，很多主板的做工用料水平可以从选用的芯片好坏来判断，一款做工优秀的主板在芯片上会下一些功夫，笔者这次会给新人用户们介绍一下主板上的一些重要芯片，以后大家在购买主板时可以注意下这些小原件，能够帮助你简单判断主板定位和硬件水准。

先给大家看下一些主板重要芯片的分布，这些芯片位置非固定，会根据主板的品牌、型号有不同的调整，但会在基本都在标注的范围附近。

主板重要芯片位置示例

核心：主板芯片组，组位于南桥的散热装甲下面。

芯片组

上图是主板的芯片组，芯片组的版本决定主板的的型号，图里的是英特尔九代Z390芯片组，芯片组对主板各个硬件提供支持，CPU、显卡、内存等都需要芯片组的支持，芯片组肯定版本越新并不说明主板越厉害，但是版本越新上限也就越高。Z系列芯片组是英特尔高端消费级系列，对应的AMD的X系列芯片组。

供电芯片：PWM控制芯片，一般位于主板左上方。

PWN主板

PWM控制芯片也叫数字供电芯片，主板常提到的供电相数就是由这个芯片所主导，上图的PWM控制芯片是由Intersil推出的ISL69138芯片，最多支持七个相位，通过倍相技术，主板的14相供电就形成了。PWM芯片现在是主流供电芯片，有各种规格，ISL69138是一些高端主板经常采用的芯片，一些高端品牌会还使用特供的PWM来展示技术水平。

监控芯片：Nuvoton芯片，一般位于主板的中左部

Nuvoton芯片

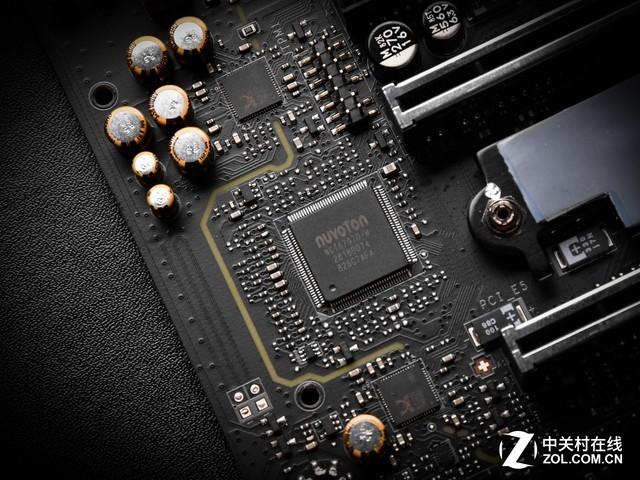

监控芯片的目的是为了监控各个硬件硬件监控功能，能硬件的运行状况，风扇速度，CPU核心电压等信息在BIOS界面显示出来，上图是NCT6797D-M监控芯片，Nuvoton的芯片很现在多主板都在使用，很常见。

音频芯片：Realtek声卡， 位于左下方音频电容附近

Realtek声卡

Realtek声卡级别现在已经过度到了ALC1220，目前级别最高的就是这款声卡，常见声卡的有ALC1150、ALC898、ALC892数值越大越好，高品质音源现在需求越来越高，声卡芯片也决定着PC音质的上限，很多的主板也会采用多个声卡芯片来提供更多解决方案。

I/O芯片：面积巨大

I/O芯片

I/O芯片是控制USB、键鼠PS等接口的芯片，高端如上图ITE IT8665E的I/O芯片还有温控调速的能力，I/O芯片除了常见的ITE公司的产品，一些主板会使用Winbond、SMSC公司的芯片。现在Nuvoton芯片整合了I/O的功能，很多主板已经不带这个芯片。

拓展接口芯片：asmedia芯片，位于SATA、USB接口附近

asmedia芯片

一些高端主板为了拓展更多的接口，在I/O或者SATA附近的还会添加asmedia芯片，一些SATA和USB拓展接口都是用这个主控芯片，上图是ASM3142芯片，用于支持USB 3.1接口，常见的还有ASM1042，用于拓展USB 3.0接口。

网络芯片：千兆网卡，位于主板左侧

Intel I211-AT

现在的主板网卡方面都采用了千兆网卡，上图是Intel I211-AT网卡，用于多用于服务级的市场，一些高端主板会板采用双千兆设计，常见高端网卡的还有Intel I219V，KillerE2400，KillerE2500，而一些山寨缩水货可能拿一些百兆网卡来忽悠人。

总结： 主板的芯片决定了主板的线路设计，从硬件层面出发，芯片的选用也决定着商家的技术水平和主板的发挥能力，笔者这次选用了一些常见的芯片进行了介绍，然而没有说到的主板芯片原件还有很多很多，各个品牌还有专用的芯片，对主板不是很了解的朋友们，先从以上这些芯片了解吧，贪多嚼不烂。
