纯板载输出只是传说 从PCI-E 40聊显卡供电

从AMD的Radeon RX 480显卡因为PCI-E插槽过量取电烧毁，最后被PCI-SIG组织移除认证；再到PCI-E 4.0提供300W供电能力，最后却被证实是空欢喜一场，显卡一直在肆无忌惮的攫取电源功率，维持一代一代的性能提升，而结果就是孱弱的PCI-E板载供电入不敷出后，显卡伸出了越来越多的PCI-E辅助供电触手。

虽然近年来全球都在倡导节能减排，PC的整体功耗也因为制程和架构的进步而呈现出显著下滑，这无疑对于缓解全球能源紧张和降低污染起到了一定推动作用，这本来是好事。但是近几年我们又见识了PC圈的另一个怪现象，显卡厂商不断推出一些创纪录的显卡--诸如GTX TITAN Z、Radeon HD 7990、Radeon Pro Duo等产品，这些一个接一个的卡皇不断将显卡性能推向了新的高度，但是功耗也是登峰造极。

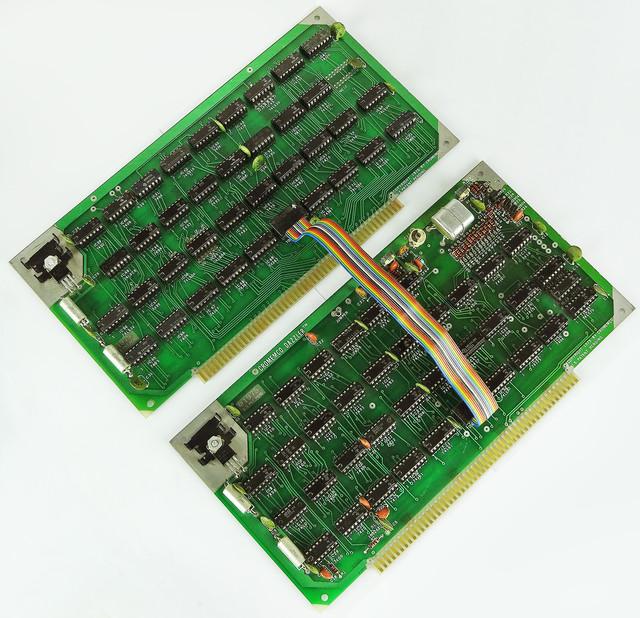

回顾显卡的发展历程，无论是全球首块图形显示卡Cromemco Dazzler，还是ATI的EGA Wonder显卡，亦或是NVIDIA的第一块3D加速处理器NV1，不难发现显卡最初的功耗并不高，但功耗却不断增长，到现在已经全面超越CPU，由于图形计算的复杂以及越来越苛刻的需求，显卡权重提升无可厚非。但现如今的显卡颇有一点不把功耗当回事儿的感觉，想做多大功耗全凭显卡厂商定义，毕竟还有辅助供电接口在后面撑腰，于是我们见到了一个一个的显卡怪胎，有人会说那种PCB上稀疏几个散热片片的根本不配称为显卡，信仰需要一种厚重来支撑，于是就变成了：机箱塞不下、水冷来散热，不然都不好意思说自己玩显卡。

显卡外接供电的历史

在显卡发展之初，包括显卡芯片厂商自己可能都没想到一块显卡能到200-300W的功耗，在AGP接口时期，插槽提供的供电接口只有25W，但当时显卡已经开始向高功耗迈进，那个时候电源还没有PCI-E辅助供电接口，电源有的闲置接口也只有4pin D口和软驱供电接口，当显卡插槽不足以支撑显卡本身供电后，显卡的触手开始向外伸出，于是在2002年Radeon 9700/9500发布时，显卡开始配备4pin软驱供电接口，此后高端显卡就开始光明正大的使用外部供电接口供电。

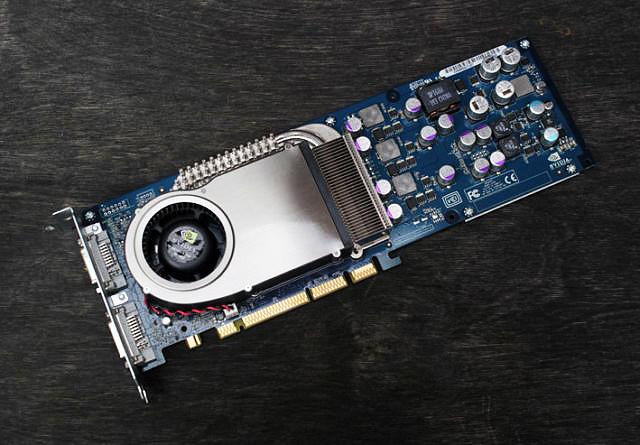

GeForce 6800 Ultra AGP-PRO接口版本

但当时关于显卡供电还有另外一个方向，那就是改进AGP接口，就是后来昙花一现的AGP-PRO，AGP-PRO接口是在AGP接口的基础上延长接口的长度，末尾部分针脚做为额外供电之用，AGP-PRO加长部分+12V 110W和+3.3V 25W的供电能力，加上AGP本身的25W输入理论上最高总功率可达160W，不过AGP-PRO标准规定了110W的上限，超过这个上限是不允许的。即便是110W的供电上限对于当时来说也是非常可观的，包括一代卡皇GeForce 6800 Ultra当时就有采用AGP-PRO接口。

但是PC主板设计者又是懒惰的，毕竟要AGP-PRO接口提供110W供电这个事情还是要落实到主板设计上来，这就对主板的电气性能提出了更高的要求，当时只有极少数的高端主板才提供AGP-PRO接口，这样AGP-PRO接口渐渐被人们遗忘，从AGP转到PCI-E，显卡插槽供电能力从25W提甚至75W，以满足主流显卡的功耗需求，但还是Geforce 6800 Ultra这款显卡，在采用PCI-E接口重新问世后，这款显卡又额外的提供了PCI-E辅助供电接口版本，而在那个时候实际上电源还没有6pin PCI-E供电接口，于是显卡就提供了大4pin转6pin PCI-E接头，这样加上1个6pin PCI-E辅助供电，Geforce 6800 Ultra就可以输入150W的功率，完全可以满足功率需求。

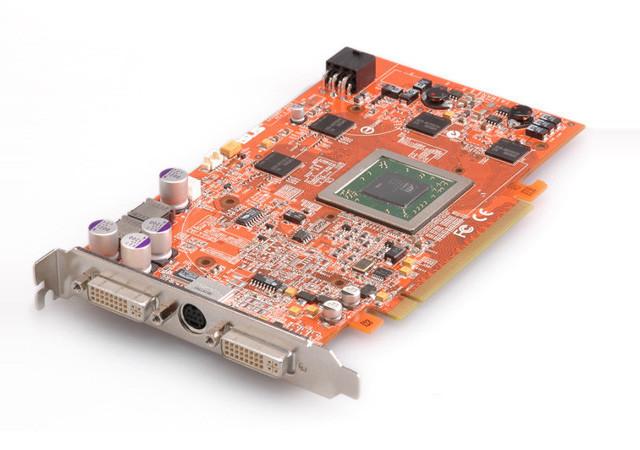

Geforce 6800 Ultra PCI-E版本带6pin PCI-E辅助供电接口

PCI-E纯板载高功率输出的纸上谈兵

或许从PCI-E接口开始，显卡厂商也开始意识到显卡的地位也越来越重要，在制定PCI-E 2.0规范时，激进的行为终于暴露出来，PCI-SIG文档里PCI-E 2.0可以提供225W的供电能力，只不过也很快被人们遗忘，无疑225W的供电能力是非常具有前瞻性的，放眼现如今的显卡大多数功耗也会低于225W，但还是和AGP-PRO接口一样的原因，懒惰的主板厂商再一次无情的将增强供电文本作古。自此以后PCI-SIG组织再也没有大力推进增强供电，至于前段时间被爆出的PCI-E 4.0 300W供电能力最后也被PCI-SIG官方证实仅仅是具备这样的能力，各位看官远观下即可。

说到PCI-E接口本身的供电能力，正如PCI-SIG官方文档描述的那样，具备提供300W甚至更高的供电能力，但是还得仰仗主板大爷的支持，而PCI-SIG组织的约束力又有限，能做的仅仅是诸如把Radeon RX 480显卡从PCI-SIG认证中移除罢了...

现今主板PCI-E接口一直停留在75W的供电能力，是懒惰还是设计难度太高，我们无法得知，但现如今动辄2个辅助供电接口的显卡已经屡见不鲜，一方面显卡厂商在毫无节制的使用外接供电，但另外一方面电源依然完整的保留着主板、CPU、显卡等复杂的供电接口，虽然对于DIY玩家来说这些接口就是小儿科，可是对于第一次装机的用户来说很大可能不会连接各种接口，诺基亚曾经因为固守实体键盘更不上用户体验而被淘汰，PC这样令人发指的设计没被淘汰真的算得上是一大奇迹。

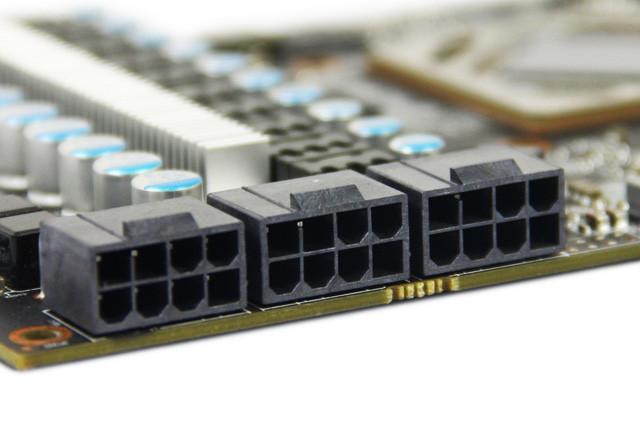

采用3个8pin PCI-E辅助供电接口的显卡

还是回归到显卡本身上来，显卡厂商一直在投入巨资研发费用，提升显卡性能和能效，然而一代一代的显卡功耗却并不见下降，这个时候厂商把这个导向了越来越苛刻的游戏需求，显卡性能需要成倍提升才能满足需求，所以降低功耗似乎从来都和显卡厂商没有关系似的。

性能不是显卡发展的唯一出路

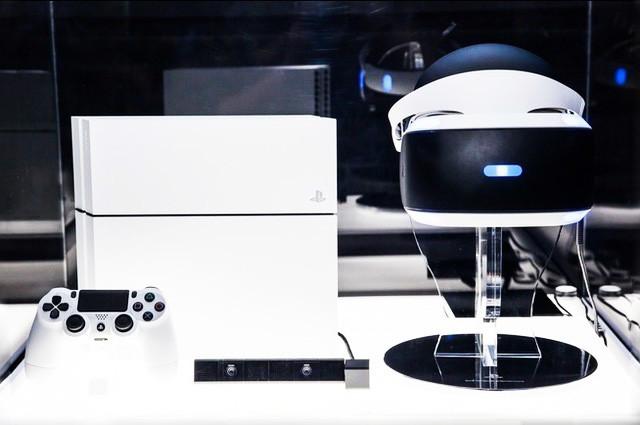

其实对比PS、XBox的更新节奏和功耗，甚至更新频率并不高的Xbox、PS用着几年前的芯片架构和工艺，在提供流畅游戏体验的同时，耗费的整机功耗却只有一块主流显卡的水准。其实我们不难看出，显卡厂商不断推高的显卡更多的是和游戏厂商不为人知的关系，而用户的感觉就变成了：我的显卡总是被新出的游戏淘汰掉。游戏的进步一方面是画质，但另外一方面其实是游戏本身与画质无关的革新和体验，这就是为什么诸如《英雄联盟》、《DOTA 2》、《守望先锋》能够吸引最多用户的根本原因，游戏与显卡厂商的互相合作本来是推出更优化用户体验的产品，而不是让不断更新的显卡成为游戏的敲门砖。

用户需要PC、用户也需要游戏，这也是DIY至今存在的原因，但这不是必须，因为体验方式的变化，移动设备越来越多的接管了用户的剩余时间，而这是DIY下滑的原因，在这样的背景下，传统的按部就班产品推陈出新，只会将DIY已有的积蓄慢慢涤荡殆尽。

总有时候性能不是一切，两大传统芯片巨头在进军移动计算市场后黯然收场就是最好的例证；也总有一些时候，一亩三分地并不能陪你走完最后的历程，适时的做一些星际穿越的壮举或许会收获意想不到的结果。
