显微镜下的苹果A14：台积电5nm果然有“水分”

苹果A系列处理器这些年一直处于独步江湖的高度，无论设计还是性能都是绝对的佼佼者，最新的A14当然也不例外。

半导体逆向工程与IP服务机构ICmasters近日将一颗苹果A14放在了显微镜下，仔细观察了一番这个怪物。

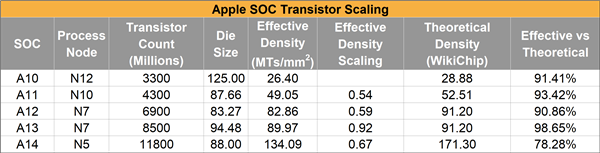

苹果A14采用台积电5nm工艺制造，集成多达118亿个晶体管，内核面积仅为88平方毫米，密度为1.34亿个晶体管/平方毫米。

作为对比，上代A13使用的是台积电7nm工艺，集成85亿个晶体管，内核面积94.48平方毫米，密度为8997万个晶体管/平方毫米。

更早的A12也是台积电7nm工艺，集成69亿个晶体管，内核面积83.27平方毫米，密度为8286万个晶体管/平方毫米。

根据台积电的宣传，5nm工艺可以做到1.713亿个晶体管/平方毫米的密度，苹果A14距离理论值差了不少，只发挥出来不到80％。

当然，这并不是说台积电5nm工艺不行，而是不同芯片有着不同的逻辑电路、缓存布局和设计，但是就实际值与理论值的对比看，这次确实低了很多，前几代可是全部超过90％，A13甚至达到了惊人的98.65％。

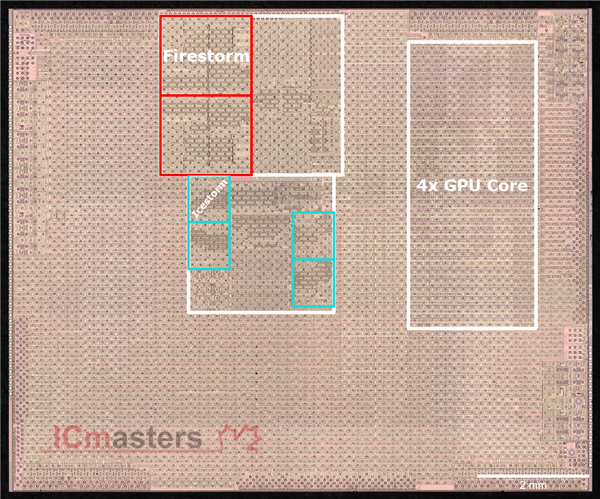

另外，显微观察可以清楚地看到A14里的六个CPU核心，包括两个大核心FireStorm、三个小核心IceStorm，以及四个GPU核心、16个神经引擎核心。

拆分来看，GPU核心占据11.65平方毫米，两个大核心的二级缓存用掉了9.1平方毫米的面积，四个小核心的二级缓存则只占6.44平方毫米。

另外还有一个统一系统缓存，但暂时找不到在哪里。

阿卡西斯迷你集线器拆解，这些功能接口满足日常使用

此前充电头网拆解了阿卡西斯多功能转换器AC-CM056，今天继续为大家带来阿卡西斯迷你集线器CM005的拆解，这款产品相较前者，在HDMI和USB3.0接口的基础上，将PD快充C口提升为雷电3接口，并添加了SD/Micro SD卡槽，大大提升了充电和数据传输性能。下面我们看看其内部设计用料如何。

一、阿卡西斯迷你集线器外观

包装盒正面中间位置印有产品外观图，上端印有ACASIS阿卡西斯品牌和USB Type-C Mini HUB for MacBook，下端设计有产品六大特性标识和CM005型号。

背面有产品特性描述，中间是机身接口描述简图以及使用简图。

侧面印有Type C Mini集线器，兼容2016/2017/2018 MacPro和2018 Mac Air。

内部塑料盒设计有机身槽和线槽来放置产品进行固定保护。

包装内含集线器、保修卡和有毒有害物质清单。

阿卡西斯这款迷你集线器机身除了底面均采用铝合金外壳，机身壳阳极氧化处理，边角过渡圆润，拿起来不硌手而且触摸手感好。机身上镭雕ACASIS品牌，造型修长扁平小巧精致。

机身侧面配有SD和Micro SD插槽，可同时读取数据，读写速度高达104MB/s。

另一侧配备雷电3接口和HDMI接口。雷电3口传输速度高达40Gb/s，HDMI支持5K或2x4K 60Hz。

相邻侧面还有一个USB3.0接口，数据传输速度高达5Gb/s，顶面边角处有一颗工作指示灯。

另一端是USB-C线缆，并做了抗弯折处理。

USB-C线头同样采用铝合金外壳封装，坚固耐用不易损坏。

机身底部采用塑料壳封装，表面磨砂处理。

将迷你集线器插入MacBook Pro即可使用，无需安装驱动，简单方便。

二、阿卡西斯迷你集线器拆解

机身采用卡扣进行封装，塑料板边缘有多个卡齿，金属外壳上贴有蓝色导热垫，帮助主要发热芯片导热。

PCB板和塑料机身壳固定在一起，四角有螺丝拧紧固定。

两颗天钰的FP6381A同步整流降压转换器，旁边是两颗4R7降压电感。

天钰 FP6381A 详细资料。

矽力杰 SY7304，升压转换器，外置肖特基。

矽力杰 SY7304 详细资料。

Parade谱瑞PS176HDM DP转HDMI芯片，将USB-C口中的DP信号转为HDMI，充电头网了解到，该芯片支持HDMI2.0标准，可以做到4K 60Hz输出。充电头网了解到采用这款芯片的还有联想USB-C迷你集线器、华为高清投屏连接线（CP76）、Moshi摩仕 USB-C多媒体转接器等产品

矽力杰 SY8286A，高效率快速响应，6A输出同步整流降压转换器，输入电压范围4-23V，内置低导阻开关管。

矽力杰 SY8286A 详细资料。

USB芯片VL102-Q4来自VIA威盛电子，这是一颗DP转换器和PD3.0控制器。

威盛VL102-Q4规格资料，我们不久前拆解的UNITEK优越者USB-C多功能扩展坞D026A也用到了这款芯片。

Puya普冉P25Q40H超低功耗SPI Flash。

普冉P25Q40H资料信息。

USB3.0接口配电开关G547E，来自GMT致新科技。

致新G547E详细资料信息。

PCB板背面一览。

sinopower SM4307 PMOS管。

sinopower SM4307 详细资料。

丝印72203。

HDMI接口旁边也有一颗SM4307。

VIA威盛电子VL813-Q7，4口USB3.0集线器芯片。

Genesys创惟GL3224，读卡器芯片，支持USB3.0，SD卡，TF卡，记忆棒的读写，还支持EMMC芯片。

创惟GL3224规格资料。

非挥发存储器SPI NOR Flash，型号FM25F01，来自FM复旦微。

FM25F01详细资料。

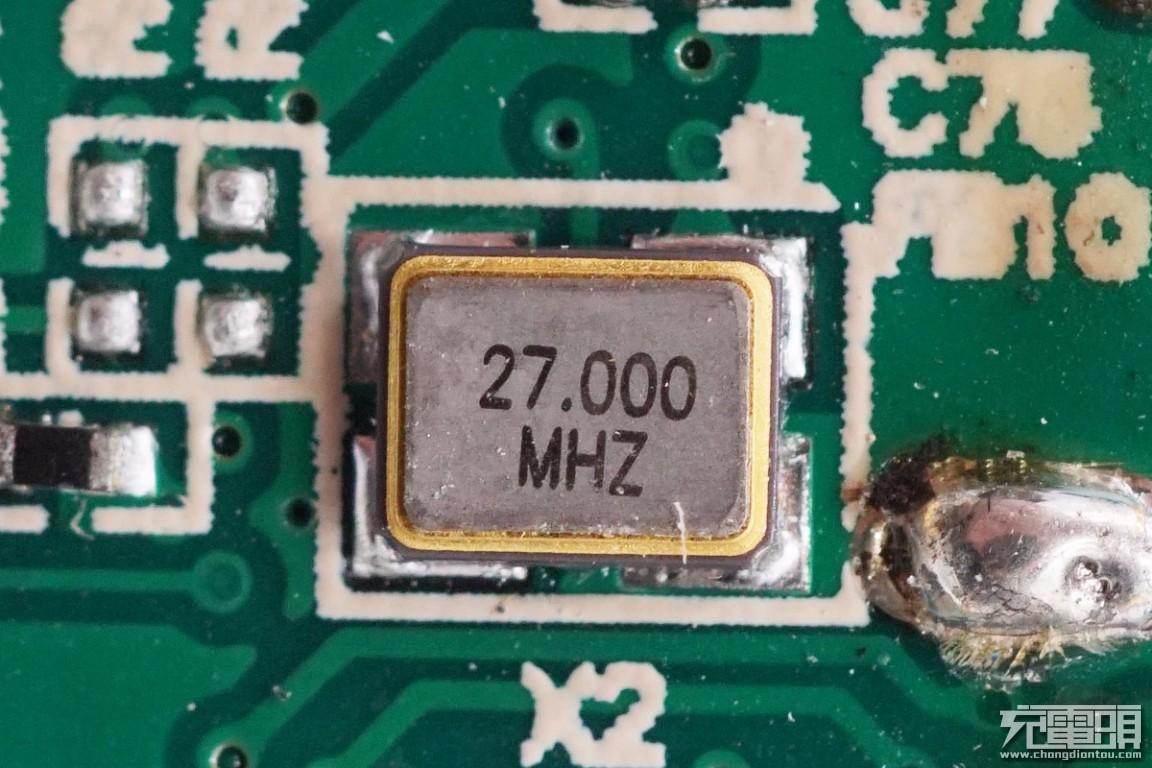

27MHz无源晶振，为HDMI接口转换芯片提供时钟。

旁边一颗白色晶振，25.000MHz。

47μF 10V钽电容。

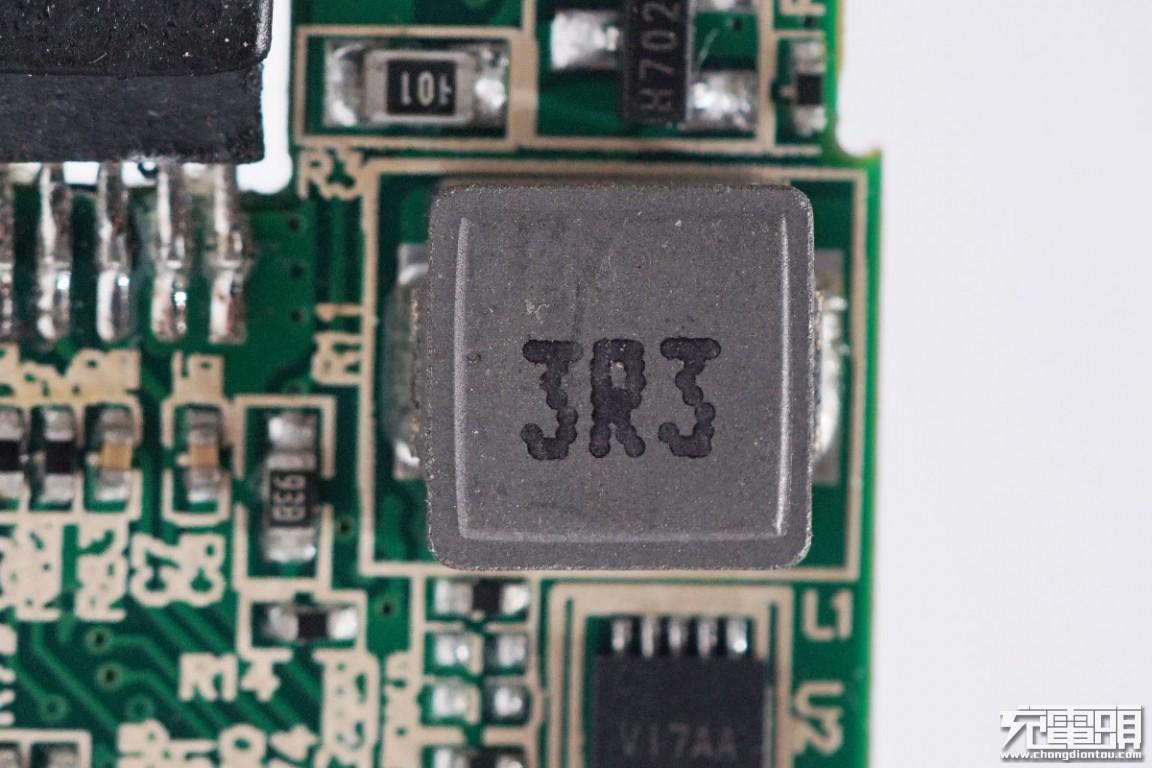

3R3合金电感特写。

ChengX承兴电解电容25V 220μF，对应板子镂空放置。

USB3.0接口特写，沉板过孔焊接。

HDMI接口同样沉板过孔焊接。

SD插槽特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

ACASIS阿卡西斯迷你集线器CM005底部采用塑料壳封装以降低产品重量方便携带，其余外壳采用铝合金打造，表面表面阳极氧化和喷砂处理，触感好且外观精致美观。产品集成了HDMI、USB3.0、雷电3和SD/Micro SD卡槽，日常充电和传输数据快人一步，享受飞一般的感觉。

充电头网通过拆解发现，内部使用了谱瑞PS176HDM、创惟GL3224、威盛VL813和VL102、普冉P25Q40H、致新科技G547E等多款芯片，用料扎实。主要发热芯片上还贴有导热垫帮助导热，所有接口均沉板过孔焊接，降低产品厚度并增强牢固性，USB-C线缆比普通数据线更加粗壮。产品整体做工好，经久耐用。
