拆解ChromeBook C202：一定是强迫症工程师设计的

这几个月来，我们一直在拆一些被各种胶水粘的死死的智能手机，心情十分郁闷。于是今天，我们决定拆顿好的放松一下——这是一款在设计时很为维修工程师着想的产品，而不是像那些手机，维修拆个机器，基本所有带胶水零部件都要被搞坏。

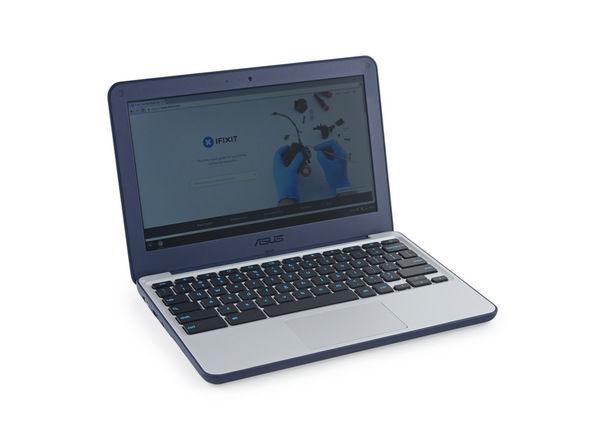

今年早些时候，华硕（ASUS）发布了一款主打教育应用的Chromebook C202，价格不贵，坚固耐用，性价比高。当然最令我们欣喜的是，华硕送了一台测试机给我们，羊入虎口啊，这不是找拆呢吗？

当然这并不是走在科技最前沿的高精尖产品，我们并没有寄希望在里头发现啥“黑科技”，也没有进一步去评测它的摄像头、运算能力或是称一下整机重量……相反，我们希望能在产品的可修复性上有所发现。下面我们就来看看这款为可修复而生的产品吧。

同学们，让我们欢迎来自ASUS的新同学——Chromebook C202加入我们拆解 大家庭！先看配置：

·双核1.6 GHz 英特尔赛扬 N3060 处理器，可超频到 2.48 GHz，集成HD Graphics 400显卡

·2 GB 和 4 GB 内存两种配置（可选）

·16 GB 板载闪存

·接口包括HDMI,SD卡槽以及USB 3.0

·Chrome OS操作系统

·官方数据电池续航10小时

·水果硬糖般的结实外壳，还带有橡胶环绕式保险杠

华硕的工程师显然对他们的产品很有信心，甚至随机附上一套标准化的拆机用具，看来他们知道以我们的尿性，产品到手是一定要拆的……

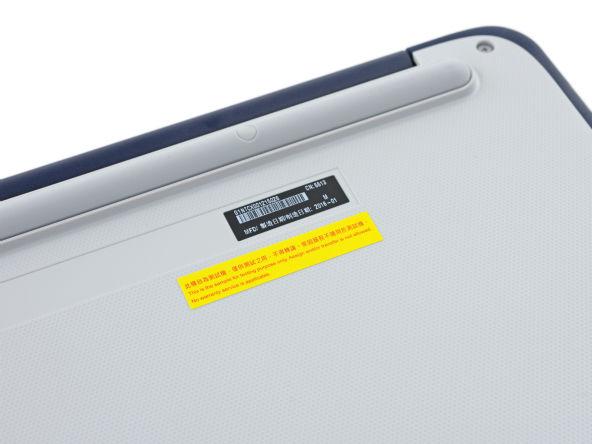

终于，我们在这次拆解没有再看到“拆机不保修”一类的警示标语，感觉不要太爽~

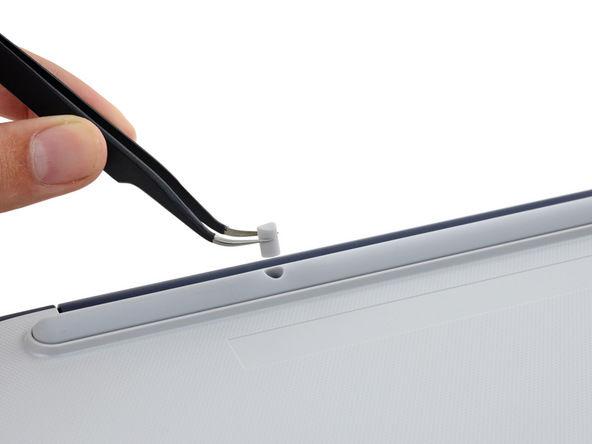

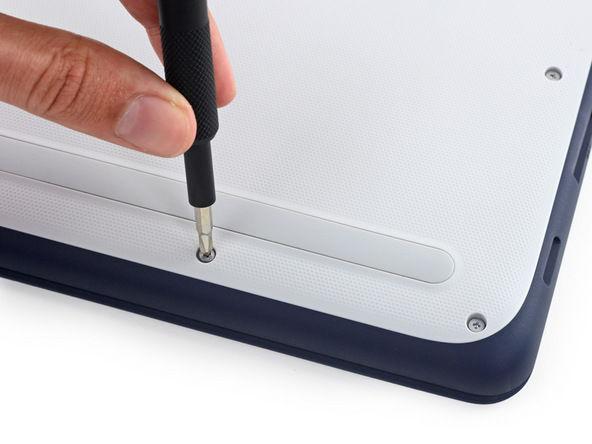

我们需要拆除两面橡胶垫子，然后其实就是很普通的，标准十字螺丝固定的机箱。

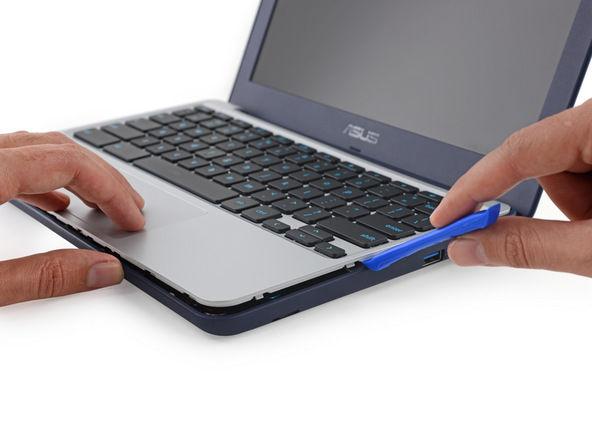

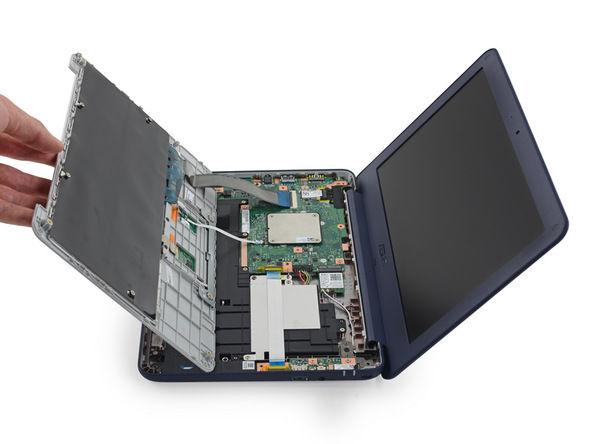

螺丝拆除后，我们回到正面战场，出动塑料撬棒。周围撬了一圈后，C面（键盘一层）被掀开。

键盘和触控板通过线缆连接到主板上，采用的是ZIF连接器。

触控板特写，这是笔记本电脑故障率最高的部位之一。

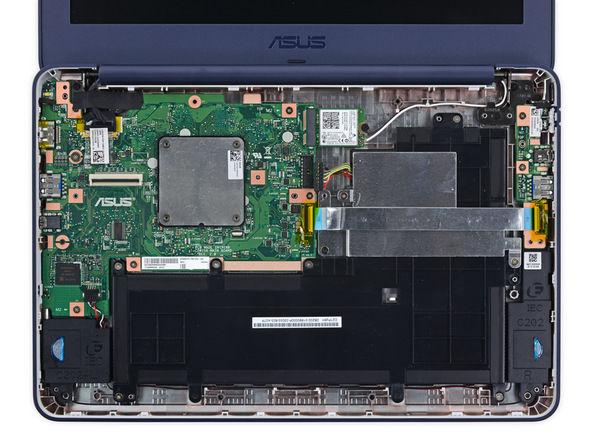

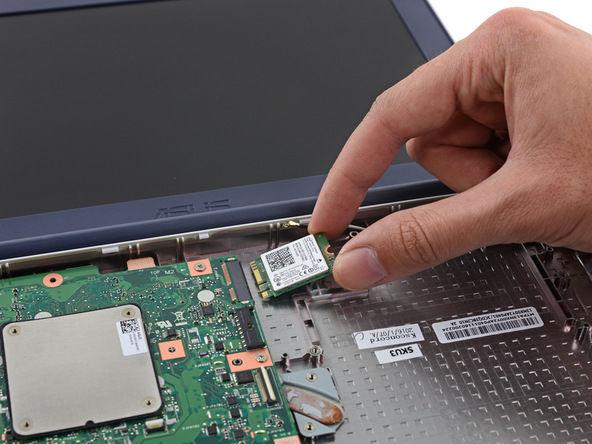

看看内部这些模块化的硬件吧。在大条的线缆两头，甚至还有友好的标记：标记“IO”的一端是链接接口的，标记“MB”的一端是链接主板的。

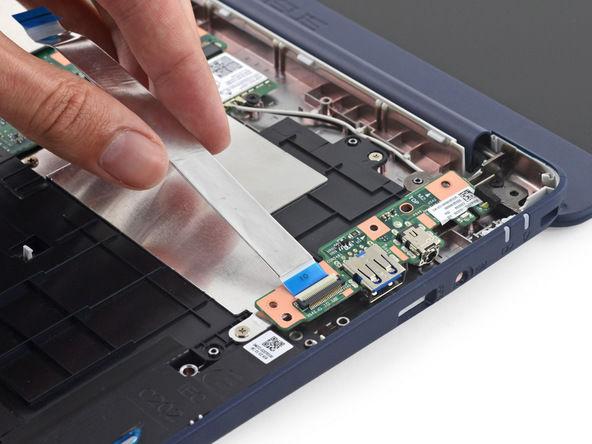

I/O板上甚至还有电源接口，这也是一个维修常客啊，看来维修C202的电源接口就跟换块小板子一样容易了，32个赞！

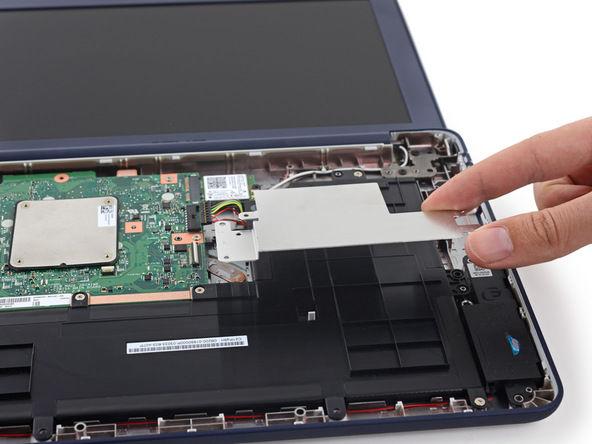

移除沉重的支架，我们惊喜地发现它实际上是一个散热器，把热量分流进电池似乎是一个奇怪的设计，虽然电池对这点热量并不在意。

但要是我们这么说：“他用的散热方式和Surface Pro 4一样，是被动式散热。”是不是瞬间高大上很多？

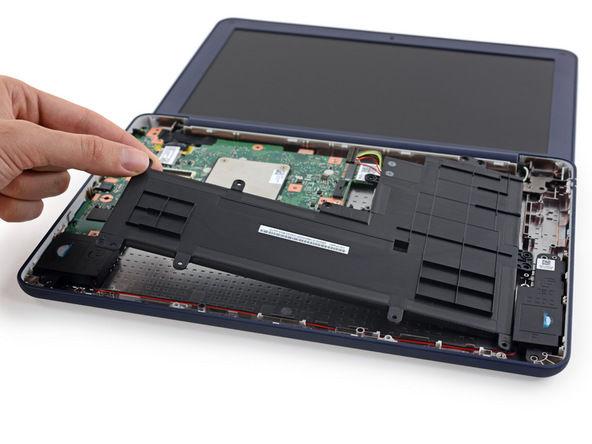

随随便便，我们取出了电池，一路上就是几颗标准十字螺丝，毫无粘合剂困扰。

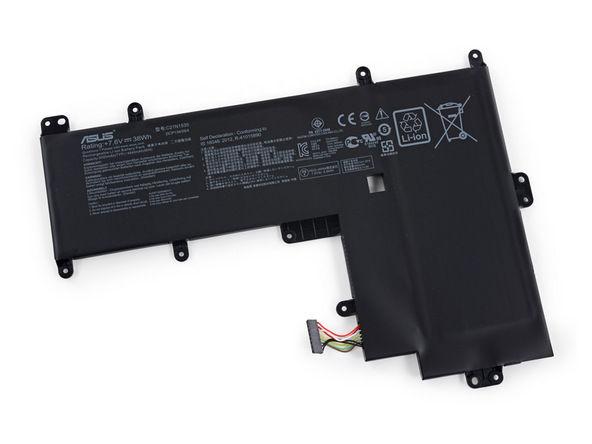

这是一块38Wh的锂离子电池，和11寸MacBook Air的38.75Wh电池一样标准。续航时间也是同样标准的10小时，我们不禁想到C202完全可以做得更好，因为没什么耗电大户元器件。

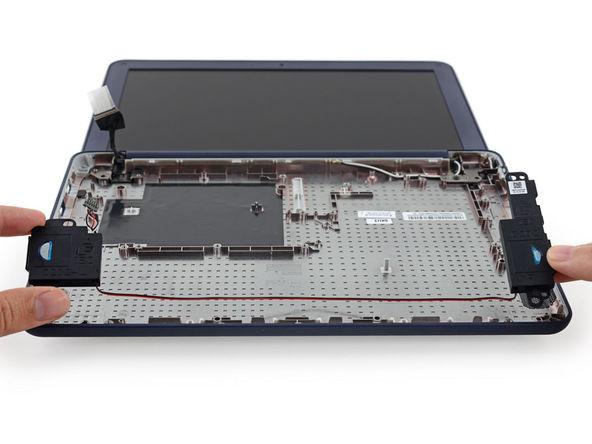

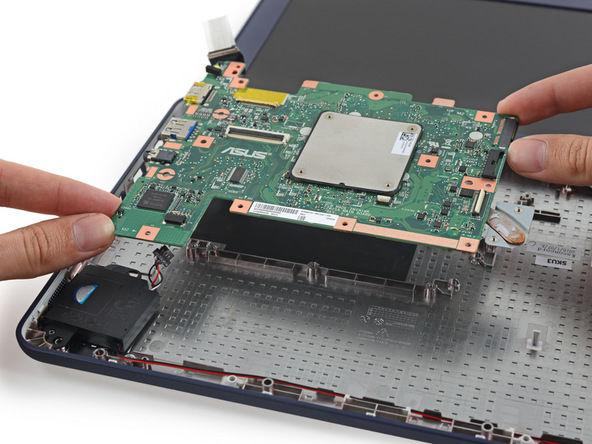

C202非常之模块化，我们拆解起来也非常有规律。移除I/O板线，散热器和电池后，我们才能看到主板。在下机箱内我们最后的发现是一对儿扬声器，连在一起，主板被拆后他俩就自由了。

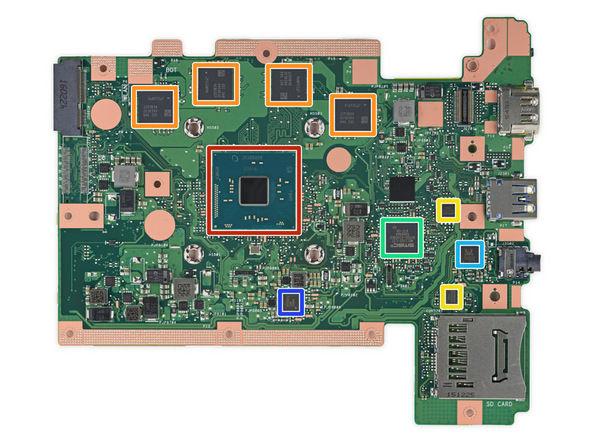

你们最期待的芯片盘点来了，华硕（ASUS）C202采用了下面这些芯片：

红色：英特尔赛扬N3060 14nm Braswell处理器，集成英特尔HD Graphics 400显卡

橙色：三星SEC 546 K4E8E32—好像是 LP-DDR3 (四颗8-Gb的内存芯片，总共4 GB的RAM)

黄色：Winbond W25Q64FWSIG 和 W25X40CLNIG 串行闪存

绿色：SMSC/Microchip MEC1322-LZY基于ARM Cortex M4的键盘和嵌入式控制器

浅蓝：瑞昱（Realtek） ALC5650 (可能是音频编解码器)

深蓝：RT5067A GQW 2H60X

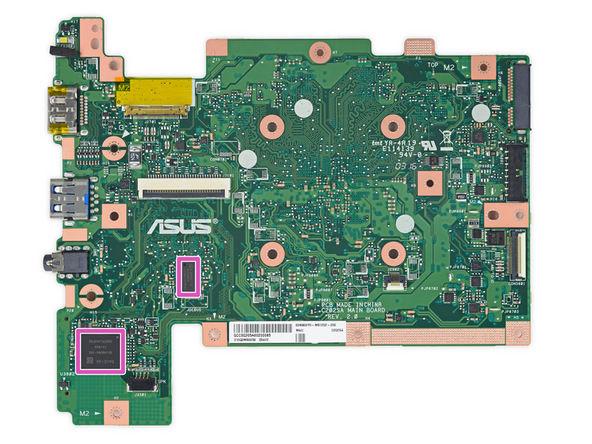

紫色：在背面， 闪迪（SanDisk）SDIN9DW4 16 GB eMMC NAND flash，以及英飞凌（Infineon）SLB9655TT1.2 可信平台模块

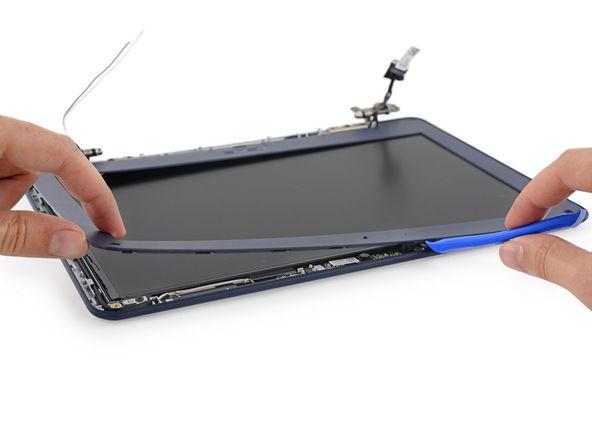

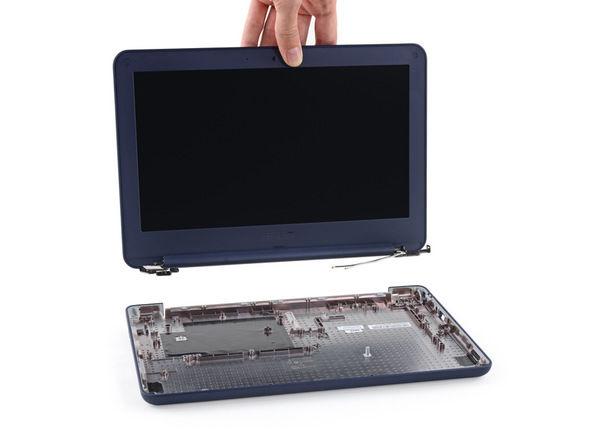

最后我们要看看显示屏的部分，这里的设计更加强迫症，我们不得不先拆下主板，再拆下IO板，才拿得下显示屏。拆开显示屏倒是小case，几颗标准螺丝拧下来，快速撬撬外壳就开了。

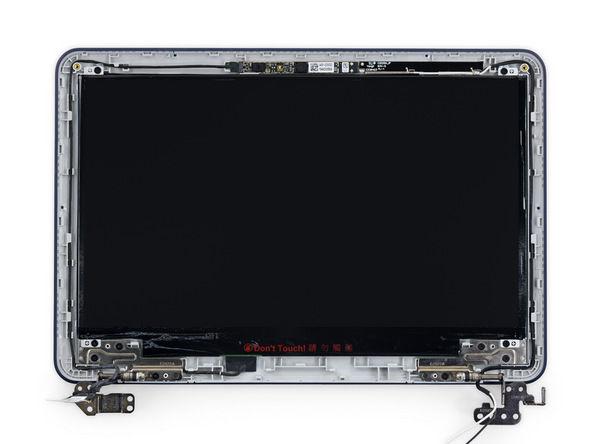

LCD模组里面有摄像头、麦克风、天线和铰链，更换起来so easy！

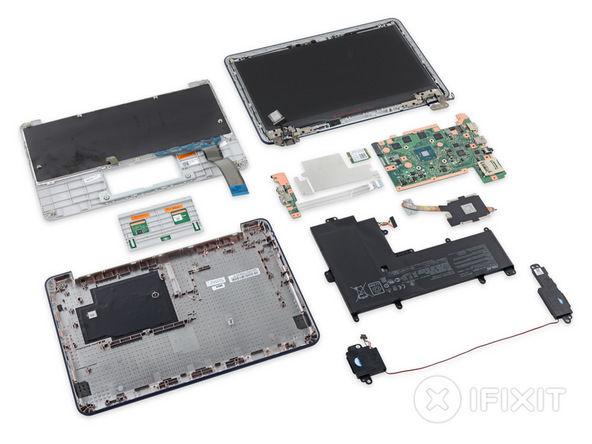

我们为Chromebook C202的可维修性打9分（10分为最易维修），它可以说是强迫症结构工程师设计的产品，特点如下：

直观、简单的设计，让拆解变得简单而可逆。

模块化组件当道，意味着很多修理可以通过快速更换组件实现，节省消费者时间。

整款机器只有两种螺丝：十字 #1 和 #00

没有讨厌的粘合剂，并且所有塑料卡扣很耐用，满足重新组装的需求

线性组装设计，意味着你要换一个部件，可能需要先拆除其他几个部件。这也是ASUS把最易出故障的部件（电池和接口）放在拆解第一优先级的原因。

RAM和闪存焊死在主板上不能替换或升级，但这不是大问题，因为C202的市场定位决定了一切。
