一线笔电厂商华硕都在用的主控芯片你还不来看看

前言

华硕作为业界知名一线笔电厂商，历经数十年发展，已构建起一套多元化的产品线矩阵，覆盖了笔记本电脑、主板、显卡、3C配件、存储设备、网络通信设备及智能手机等多个细分领域，放眼全球市场华硕也屡受消费者认可。

为助力各位读者朋友深入了解华硕原装电源适配器主控芯片的选型情况，充电头网整理了以往拆解的13款华硕原装适配器产品，功率段覆盖18-300W，下文小编将为您详细介绍。

历年华硕电源适配器主控芯片应用案例

文中出现的多款主控芯片如上表所示。

初级主控芯片数据分析

将文中初级主控芯片厂商占比绘制成饼图，发现立锜占比最高，可达36%。

将文中初级主控单芯片应用次数绘制成条形图，发现立锜RT7791PLB和RT7791两款芯片应用次数最多，均为2次。

同步整流芯片数据分析

另将同步整流芯片厂商占比绘制成饼图，发现MPS芯源占比最高，可达29%。

也将文中同步整流单芯片应用次数绘制成条形图，发现除未知芯片外，MPS芯源MP6908应用次数最多，可达2次。

18W功率段

ASUS华硕18W快充充电器

ASUS华硕这款18W快充充电器机身造型设计简约，通体黑色很有质感。充电器配有一个USB-A口，支持QC快充协议，支持5V2A或9V2A输出，可以拿来给手机进行日常充电。

内置初级主控芯片

Renesas瑞萨iW1790

内置瑞萨的PWM初级控制器，型号iW1790，该方案无需光耦或其他反馈元件，与自家协议芯片搭配使用，通过变压器进行通讯，减少外围元件数量，简化系统设计。

内置同步整流芯片

Renesas瑞萨iW662

充电器内置瑞萨同步整流于协议二合一芯片，型号为iW662，与瑞萨IW1790控制器搭配，无需外部反馈元件，直接使用变压器通信。并且芯片内集成同步整流控制器，进一步简化设计，降低成本。

相关阅读：

1、拆解报告：ASUS华硕18W快充充电器

ASUS华硕18W USB PD3.0充电器

华硕这款18W USB PD充电器的最大卖点就是整个产品都通过了USB-IF协会的认证，充电器整体的性能自然是有足够保障。

内置初次级二合一芯片

PI帕沃英蒂格盛 SC1224K

充电器的主控芯片为PI帕沃英蒂格盛的SC1224K，该芯片将初级主控与次级同步整流一并集成。

相关阅读：

1、ASUS华硕18W USB PD3.0充电器拆解

30W功率段

ASUS华硕30W USB PD快充充电器

充电头网就拿到了ASUS华硕一款30W USB PD快充充电器，支持PPS快充协议，并兼容QC快充，最大30W快充输出功率则能满足手机和平板的日常充电需求。

内置初级主控芯片

NXP恩智浦TEA19363T

内置的PWM主控芯片为NXP恩智浦TEA19363T。

内置同步整流芯片

NXP恩智浦TEA1993TS

次级同步整流控制器同样由NXP恩智浦提供，型号为TEA1993TS。

相关阅读：

1、拆解报告：ASUS华硕30W USB PD快充充电器

45W功率段

ASUS华硕ROG 45W PD快充充电器

华硕这款45W PD充电器采用美规插脚，自带2米长输出线缆，比较适合在固定场所使用，不适合日常携带。充电器支持5V3A、9V3A、15V3A、20V2.25A四组电压档位，能兼顾手机充电。

内置初级主控芯片

RICHTEK立锜RT7791

PWM主控芯片为RICHTEK立锜RT7791。芯片内部集成稳压器，支持10-40V供电，支持自适应的过电流保护，支持自适应环路增益控制用于提升环路稳定性，轻载及空载下绿色模式运行，支持外接NTC用于过热保护，支持全面的保护功能，适用于USB PD充电器。

内置同步整流芯片

丝印ThZ芯片

丝印ThZ的同步整流控制器。

相关阅读：

1、拆解报告：华硕ROG 45W PD快充充电器

ASUS华硕45W PD快充充电器

华硕45W PD快充充电器设计简洁，自带USB-C输出线缆，支持PD2.0快充，可以给支持PD快充的设备进行使用，同时由于自带线缆，也会省去插拔线缆的麻烦，使其起来更加省心。最大45W充电功率，可满足笔电、平板、手机等设备充电需求。

内置初级主控芯片

丝印T22AL芯片

主控芯片丝印T22AL，实际型号不明。

内置同步整流芯片

DELTA台达丝印DAS012芯片

次级同步整流控制器，丝印DAS012，台达定制型号。

相关阅读：

1、拆解报告：华硕45W PD快充充电器

48W功率段

ASUS华硕48W 3A1C快充旅行充电器

华硕这款充电器机身整体设计简洁，边角过渡圆润。这款产品的一大特点便是可组装英规和欧规插脚，使其能够在欧洲地区使用，作为一款旅行充电器来用再好不过了。

内置初次级二合一芯片

PI帕沃英蒂格盛 INN3267C

USB-C口充电器主控芯片采用PI帕沃英蒂格盛 INN3267C，是一颗集成初级开关、同步整流、FluxLink反馈和恒功率特性的离线反激式恒压/恒流准谐振开关电源IC。

PI帕沃英蒂格盛 SC1548C

USB-A口充电器主控芯片采用PI帕沃英蒂格盛 SC1548C，内置反激式控制器、初级开关管，以及次级侧检测和同步整流控制器，此外还带有HIPOT隔离保护的集成反馈链路，集成度非常高。使用时无需搭配光耦，内建多重保护功能。

相关阅读：

1、拆解报告：华硕48W 3A1C快充旅行充电器

65W功率段

ASUS华硕ROG 65W自带线PD快充充电器

华硕这款65W PD充电器采用国标插脚，自带2米长输出线缆，比较适合在固定场所使用，不太适合日常携带使用。充电器支持5V3A、9V3A、15V3A、20V3.25A四组电压档位，满足笔记本充电的同时还能兼顾手机充电。

内置初级主控芯片

RICHTEK立锜RT7791

PWM主控芯片来自RICHTEK立锜RT7791。芯片内部集成稳压器，支持10-40V供电，支持自适应的过电流保护，支持自适应环路增益控制用于提升环路稳定性，轻载及空载下绿色模式运行，右上角外接NTC用于过热保护，支持全面的保护功能，适用于USB PD充电器。

内置同步整流芯片

丝印TWZ芯片

同步整流控制器丝印TWZ，SOT23-6封装，实际型号不明。

相关阅读：

1、拆解报告：华硕ROG 65W PD快充充电器

ASUS华硕ROG 65W PD快充充电器

ROG 65W USB PD充电器采用哑光外壳，固定国标插脚，输出具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A和3.3-21V3.25A两组PPS电压档位。不仅对手机快充具有非常好的兼容性，还能兼顾笔记本充电使用。

内置初级主控芯片

RICHTEK立锜RT7791P

PWM主控芯片采用立锜RT7791P，内部集成稳压器，支持10-40V供电，支持自适应的过电流保护，支持自适应环路增益控制用于提升环路稳定性，支持绿色模式，支持外接热敏电阻进行过热保护，具有供电过压保护、输出过压欠压保护、二次侧整流管短路保护。支持可编程的线损补偿，适合USB PD快充应用。

内置同步整流芯片

丝印91808芯片

同步整流器丝印91808，实际型号不明。

相关阅读：

1、拆解报告：华硕ROG 65W PD快充充电器

ASUS华硕QC5认证65W PD快充充电器

华硕这款充电器采用PC材质黑色外壳，表面磨砂。机身外壳上设计有两个非常显眼的高通QC5认证logo，很好的凸出了充电器的独特卖点。

内置初级主控芯片

RICHTEK立锜RT7791PLB

开关电源主控芯片采用立锜RT7791PLB，这是一款反激开关电源控制器，适用于USB PD和PPS电源应用。

内置同步整流芯片

MPS芯源MP6908

MPS芯源 MP6908支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

相关阅读：

1、拆解报告：华硕QC5认证65W PD快充充电器

ASUS华硕adol 65W氮化镓充电器

华硕adol推出一款氮化镓充电器，配备2C1A三个接口，两个C口单口输出性能完全一致，最大输出均为65W，支持盲插使用；另外A口最大输出30W，兼容协议全面。

内置初级主控芯片

ONSEMI安森美NCP1342

主控芯片为安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，并且具有超低的待机功耗，支持宽工作电压范围。

内置同步整流芯片

MPS芯源MP6908A

次级同步整流控制器为MP6908A，来自MPS芯源芯源半导体，最高工作频率600KHz。

相关阅读：

1、华硕笔记本进入氮化镓快充市场，首款65Ｗ充电器拆解

100W功率段

ASUS华硕100W 2C1A氮化镓充电器

华硕这款100W氮化镓充电器采用白色长条形机身设计，配备折叠插脚，便于携带和收纳，充电器具备2C1A三输出接口，单口输出时支持100W功率输出，双口同时使用时支持65+30W输出，可满足日常手机和笔记本电脑同时充电需求，十分实用。

内置初级主控芯片

MPS芯源HR1211

内置的主控芯片为MPS芯源 HR1211，这是一颗多模式PFC和电流模式LLC二合一控制器，将传统芯片方案需要2-3颗芯片才能实现的功能集成在一颗芯片内部，PFC控制器支持CCM和DCM工作模式。

HR1211采用数字环路控制，芯片参数可灵活配置。支持高压启动和智能X电容放电，PFC级支持最高250KHz工作频率，LLC级内置600V半桥驱动器，内部集成自举二极管，工作频率高达500KHz，支持丰富的保护功能。

内置同步整流芯片

MPS芯源MP6924A

同步整流控制器同样来自MPS芯源，型号MP6924A，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，可兼容CCM/DCM模式。MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用。

相关阅读：

1、拆解报告：华硕100W 2C1A氮化镓充电器

ASUS华硕ROG游戏本100Ｗ充电器

华硕这款ROG 100W PD快充充电器是专为幻系列笔电设计的，与常见的笔记本电源适配器不同，它采用了方正的外形设计，整体尺寸相较也小很多。此外支持PD3.0通用快充协议，具备5V3A、9V3A、15V3A、20V5A四组电压档位，适用于华硕笔记本与其他主流数码设备使用。

内置初级主控芯片

RICHTEK立锜RT7791PLB

开关电源主控芯片采用立锜RT7791PLB，这是一款反激开关电源控制器，适用于USB PD和PPS电源应用。

内置同步整流芯片

MPS芯源MP6908

MPS芯源 MP6908支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

相关阅读：

1、华硕进入大功率快充市场，ROG游戏本100Ｗ充电器拆解

300W功率段

ASUS华硕游戏本300W充电器

这款充电器是华硕ProArt StudioBook One笔记本电脑随机附送的适配器，这是一款输出功率高达300W的高密度电源适配器，支持固定48V电压输出，最大电流可达6.25A，由伟创力代工。

内置初级主控芯片

ONSEMI安森美NCP13992

LLC控制器采用安森美的NCP13992，这是一款用于半桥谐振转换器的高性能电流模式控制器。此控制器内置600V门极驱动器，简化布局，减少了外部部件数量。在需要PFC前级的应用中，NCP13992可输出驱动信号控制PFC控制器。

内置同步整流芯片

ONSEMI安森美NCP43080D

同步整流器同样来自安森美，型号为NCP43080D，支持CCM、DCM、准谐振反激，正激和LLC应用。

相关阅读：

1、内置6颗第三代半导体芯片，华硕游戏本300W充电器拆解

充电头网总结

通过整理文中数据，充电头网了解到，先看初级主控芯片，占比最高的芯片厂商为立锜，实际占比为36%，其次便是PI帕沃英蒂格盛，实际占比为22%。而在单芯片应用次数方面，应用次数最多的RT7791、RT7791PLB两款芯片均来自立锜，分别有两次应用。再看同步整流芯片，占比最高的厂商为MPS芯源，实际占比为29%，其次便是PI帕沃英蒂格盛，实际占比为22%。而在单芯片应用次数方面，应用最多的型号为MPS芯源MP6908。

文中数据来源于充电头网自购拆解数据库，仅供参考。

英特尔最新ATX12VO电源规范设计，航嘉180W PC电源拆解

虽然HuntKey航嘉的电源业务涉及方方面面，但一谈起它可能很多人第一时间想到的还是它家的PC电源。正好充电头网最近拿到了航嘉一款180W PC电源HK280-23PP，这款电源采用英特尔最新ATX12VO标准设计。

所谓的ATX12VO拆分成ATX、12V和O来看就十分好理解了，其中的O表示only，所以这个标准即是ATX 12V only，意思是只有12V电压输出。航嘉这款电源正是基于该标准进行设计，整个电源只有12V输出，而且只配有两组输出线缆，分别接主板和CPU进行供电。下面我们就对其进行详细拆解，一起来切切实实感受航嘉PC电源的设计做工。

一、航嘉180W PC电源外观

航嘉这款180W电源采用电镀金属外壳，此外机身壳前后端冲孔网状设计，配合内置风扇实现主动散热。

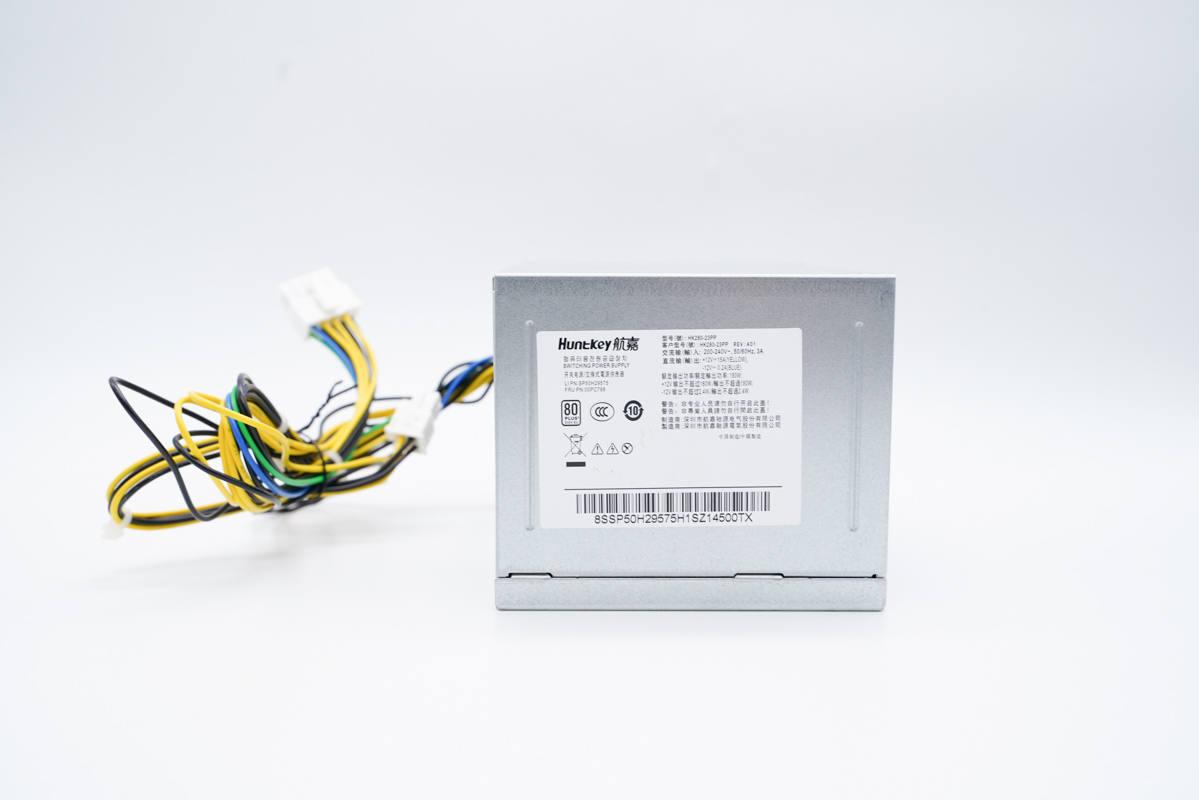

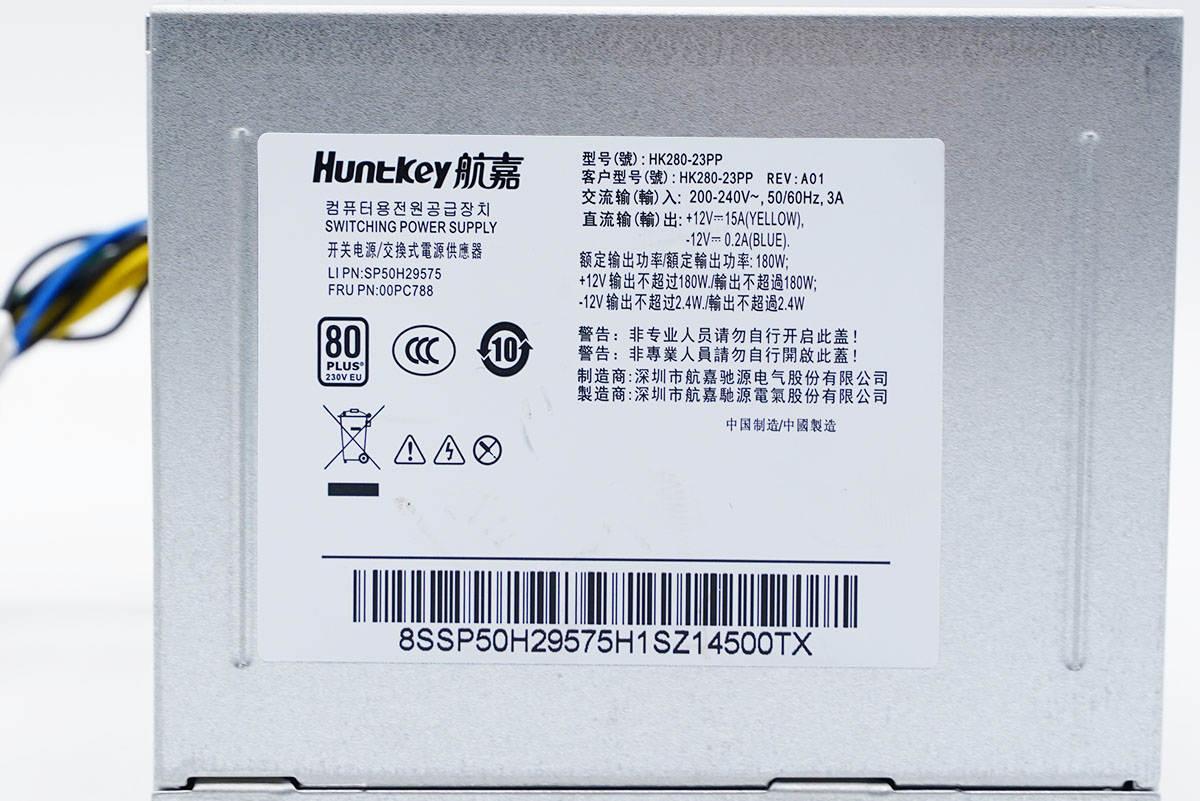

机身一端贴有电源铭牌贴纸。

型号：HK280-23PP

客户型号：HK280-23PP

交流输入：200-240V~50/60HZ 3A

直流输出：+12V15A（YELLOW）

-12V0.2A（BLUE）

额定输出功率：180W

+12V输出不超过180W

-12V输出不超过2.4W

制造商：深圳市航嘉驰源电气股份有限公司

电源已经通过了CCC认证。

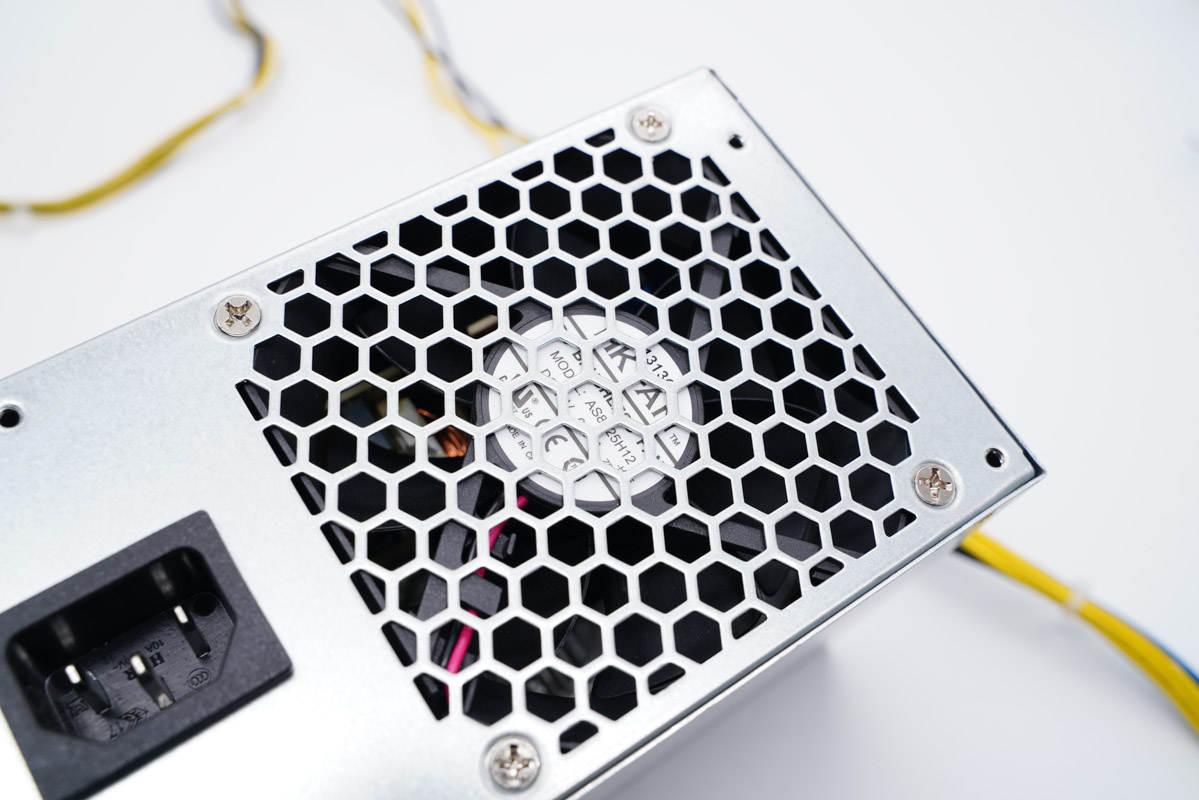

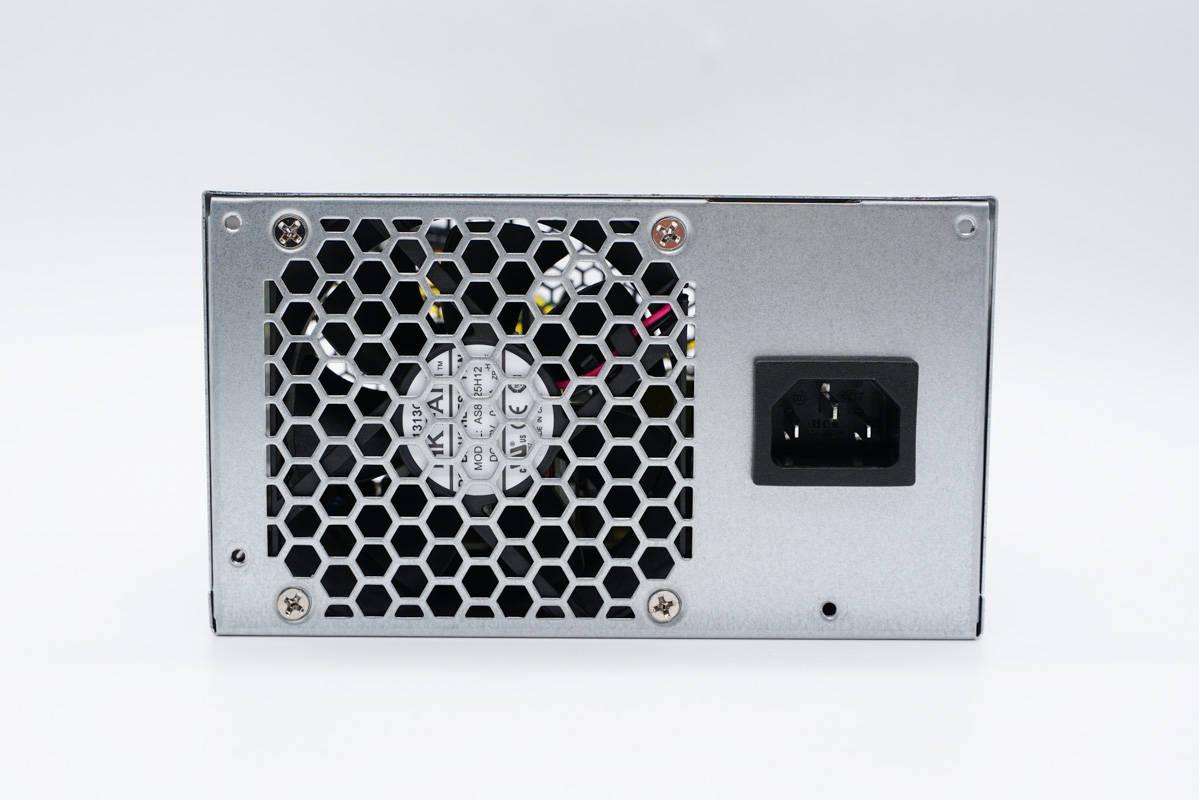

机身前端可以看到有品字输入接口以及散热风扇。

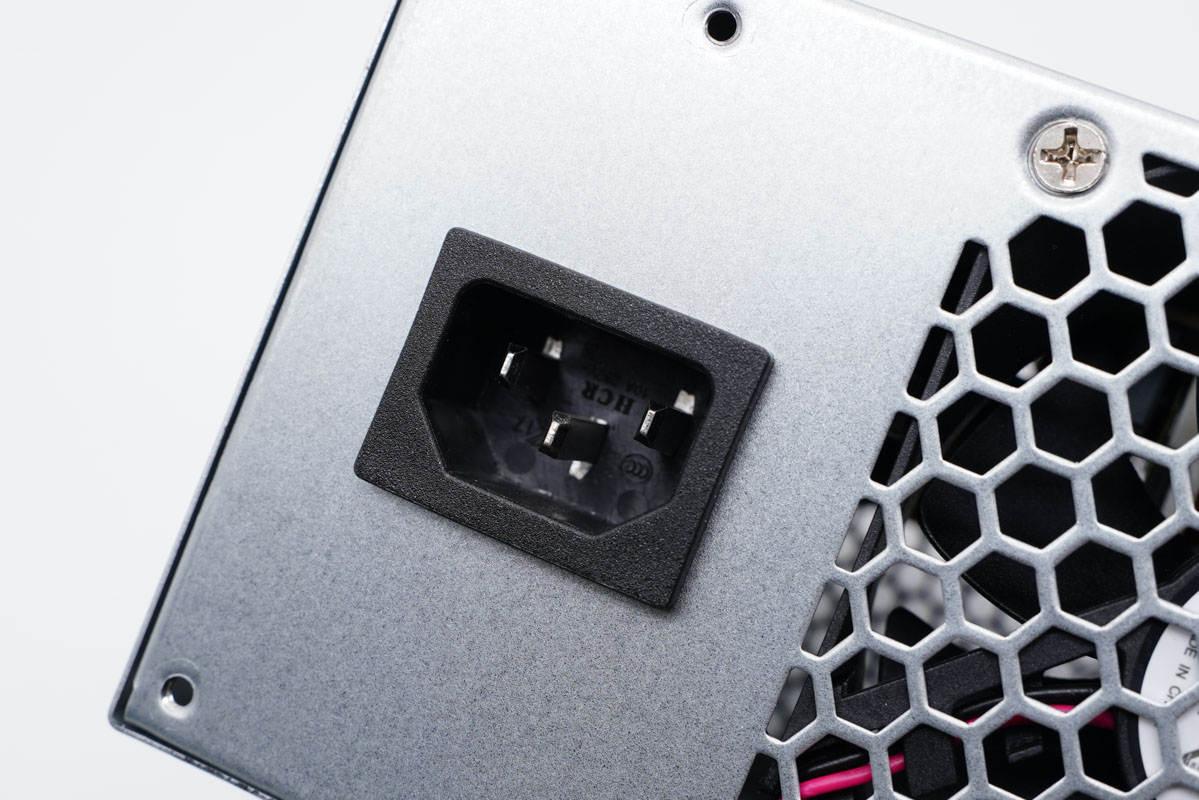

输入接口为三插品字接口。

风扇使用螺丝固定。

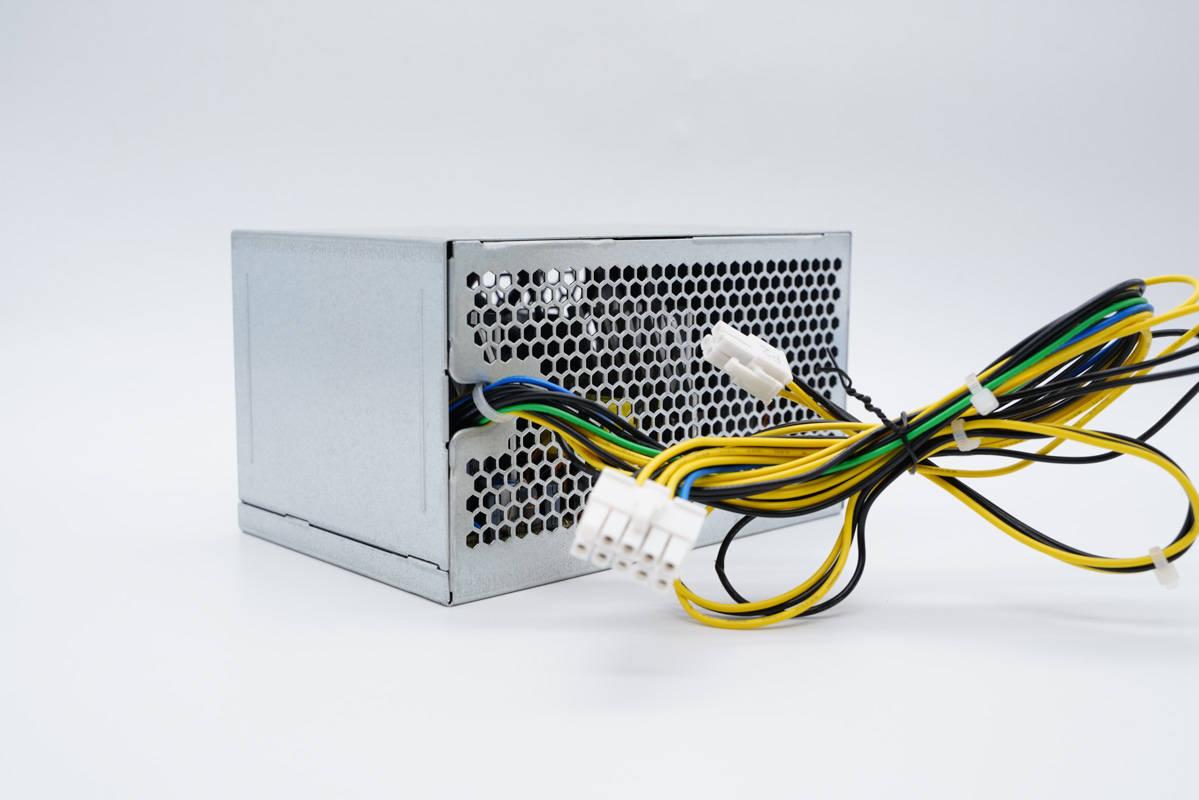

另一端输出线缆精简，只有两组，线头插拔式设计方便组装。

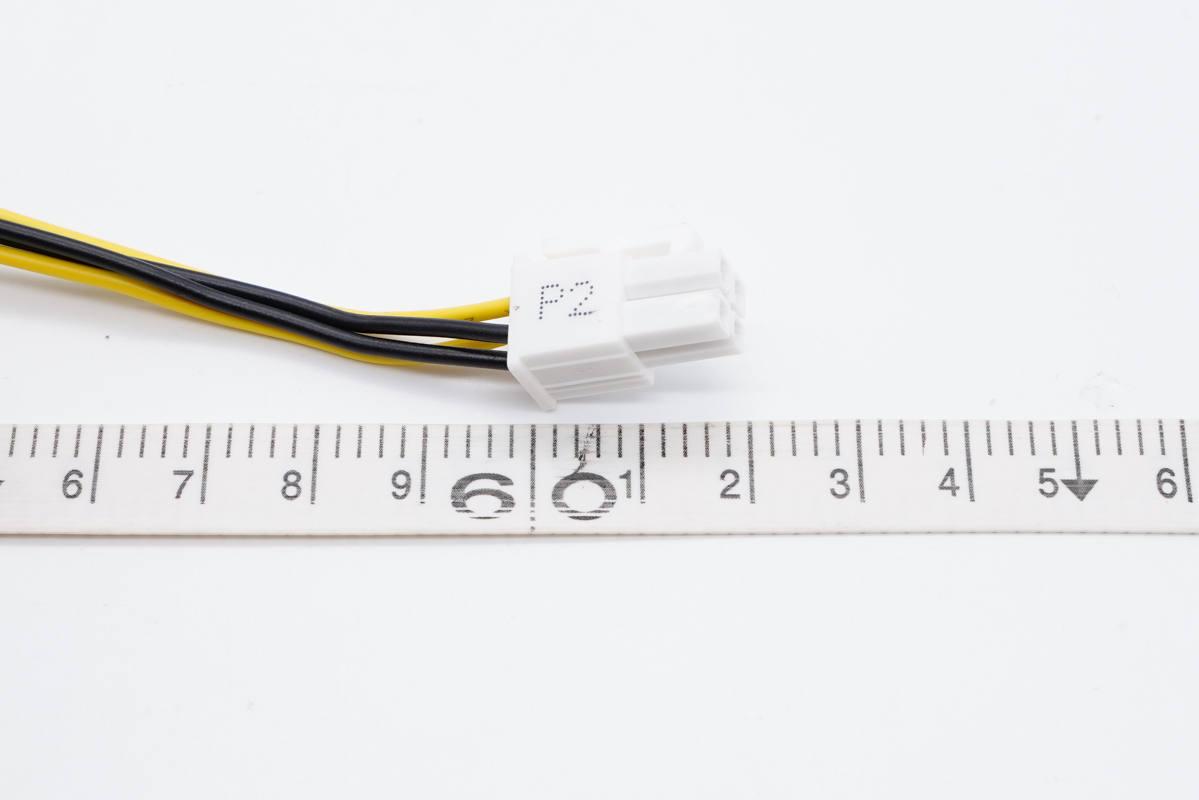

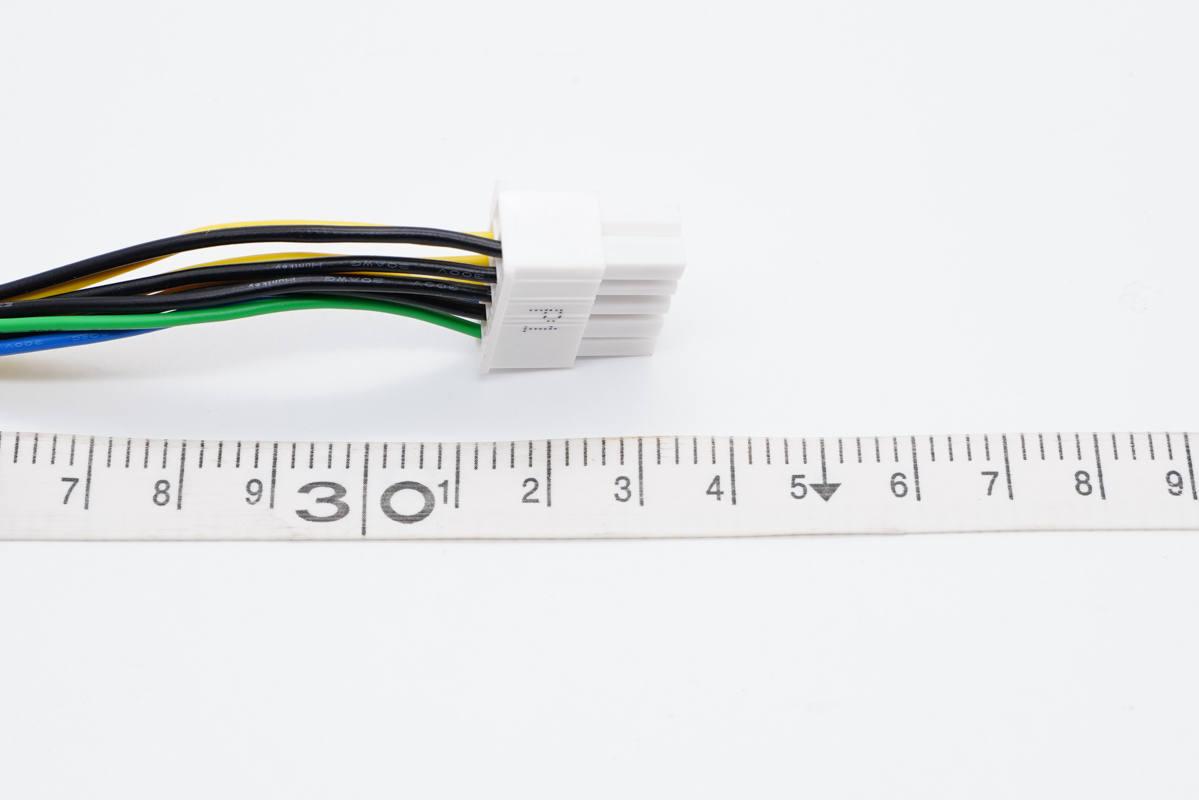

连接到主板的线缆长度约为33cm。

另一组CPU供电线缆长度约为62cm。

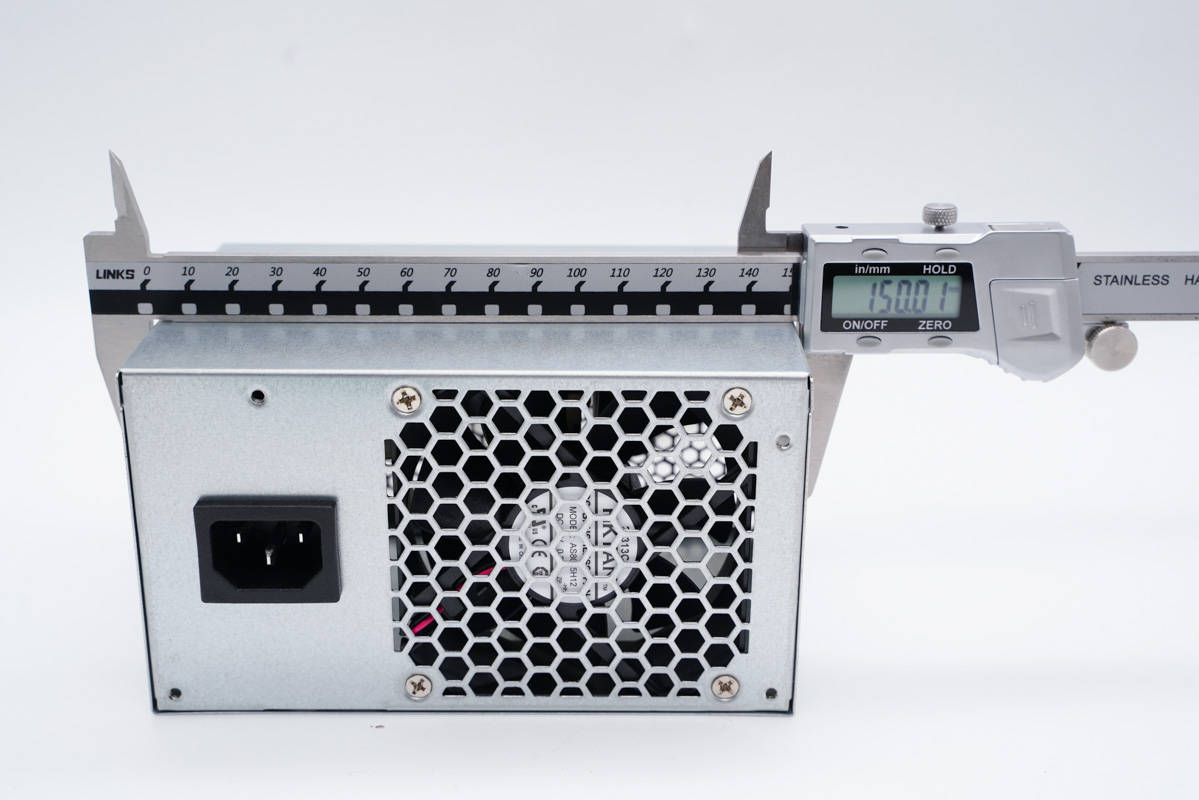

另外测得机身长度为150.01mm。

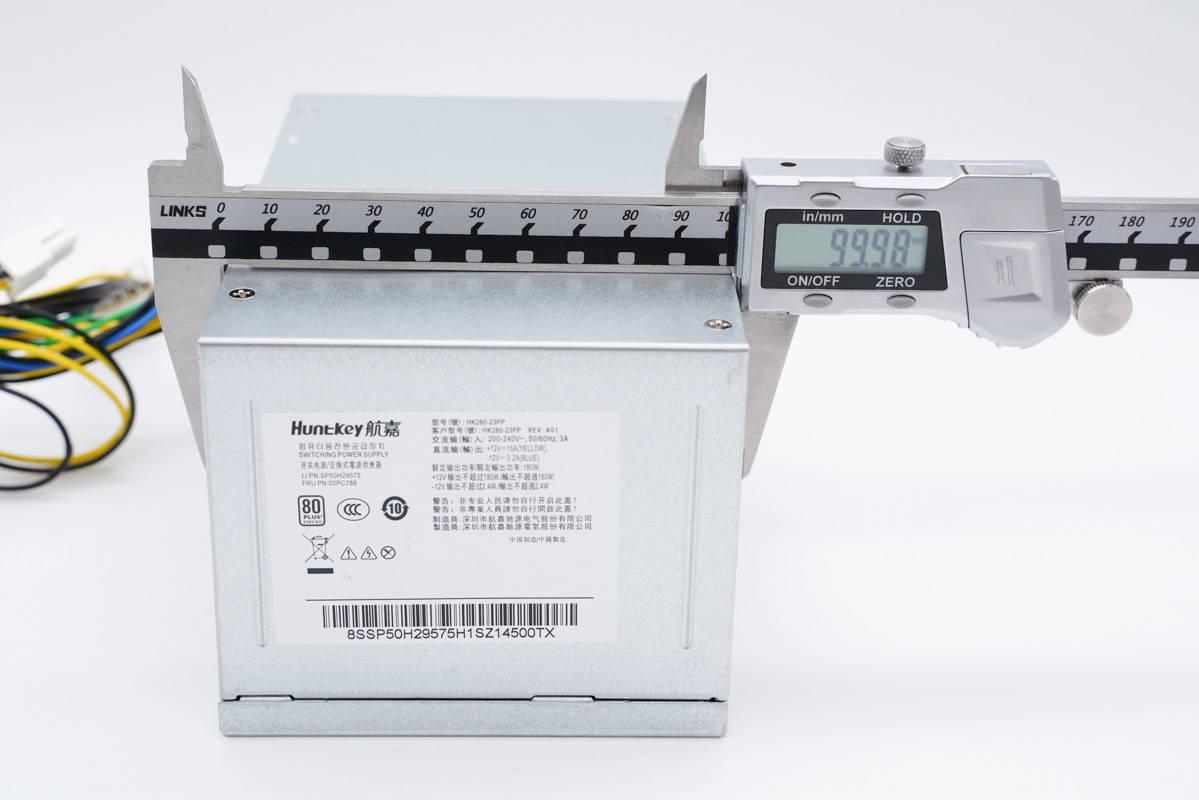

宽度为99.98mm。

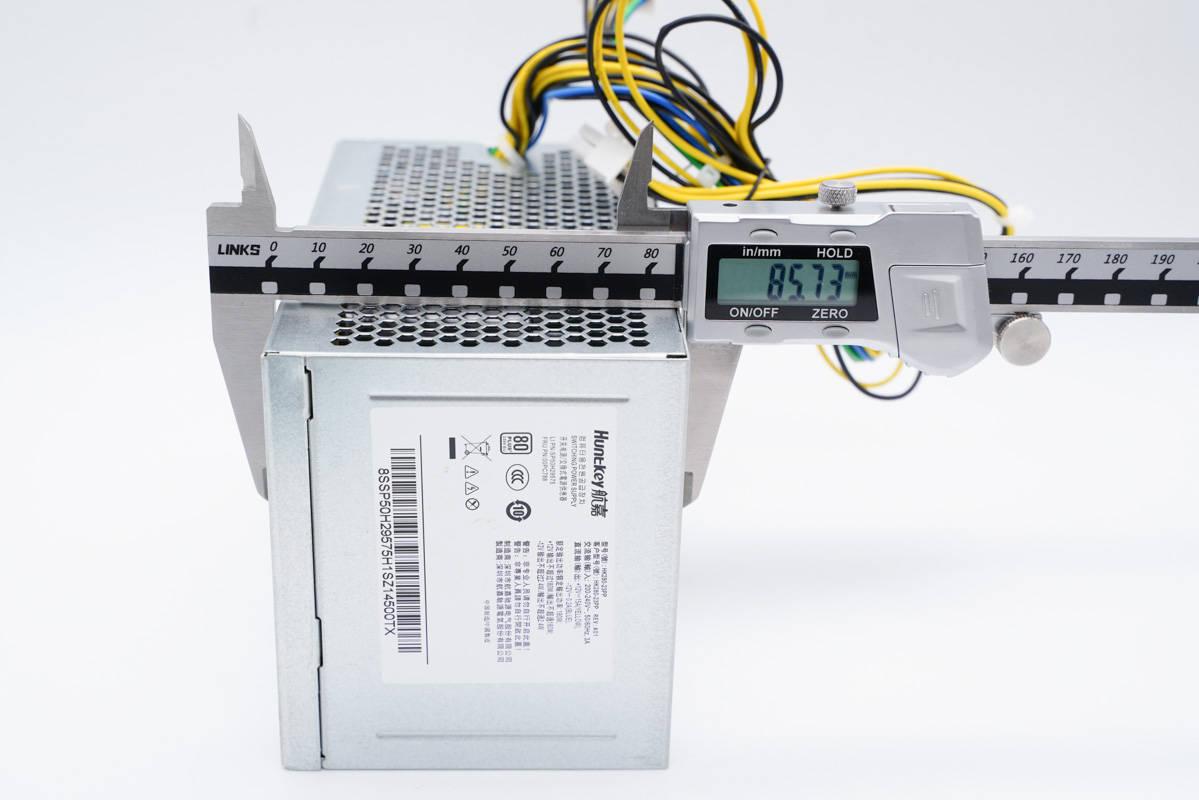

高度为85.73mm。

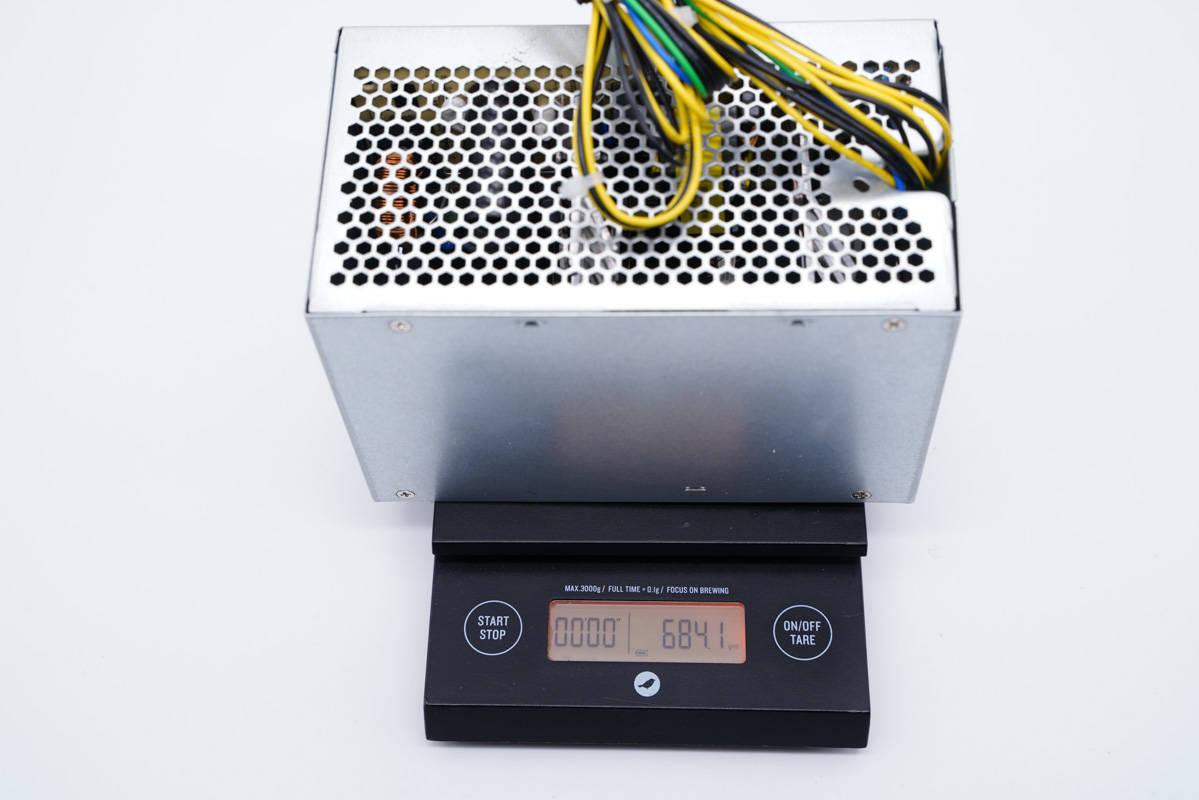

总重量约为684g。

二、航嘉180W PC电源拆解

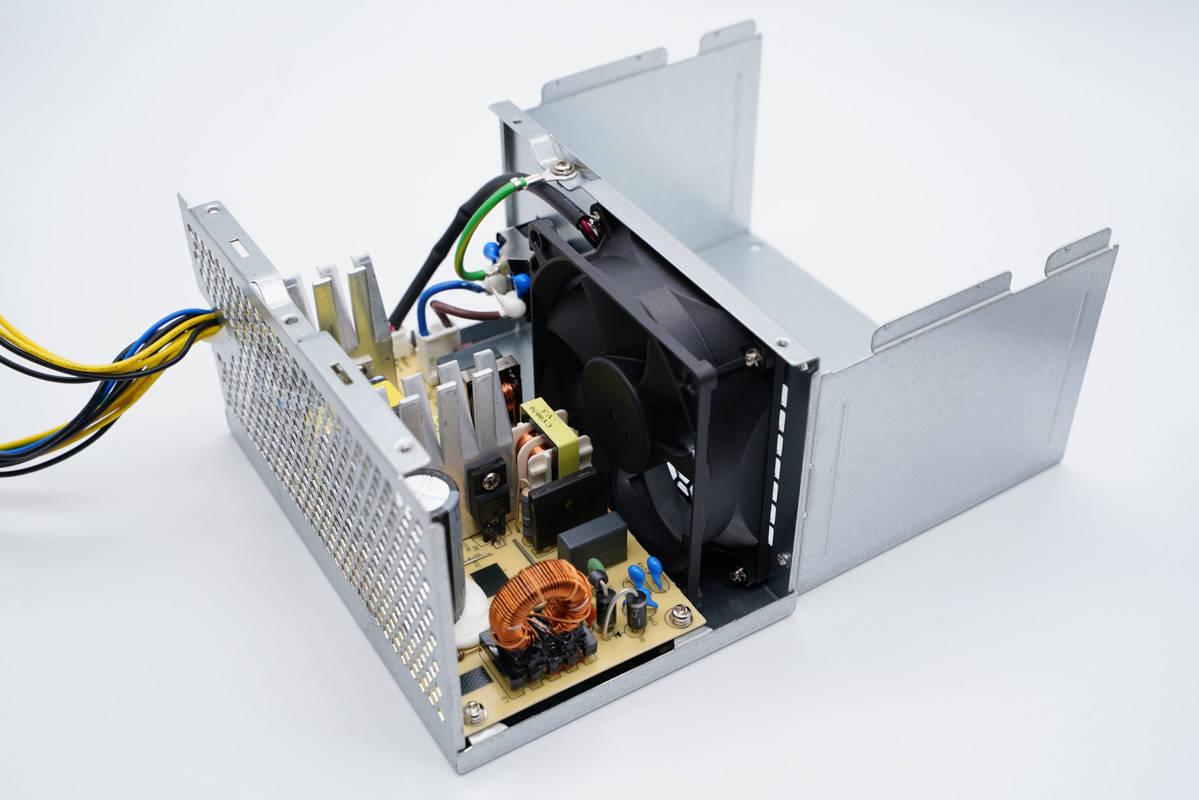

拆掉螺丝可将金属外壳打开。

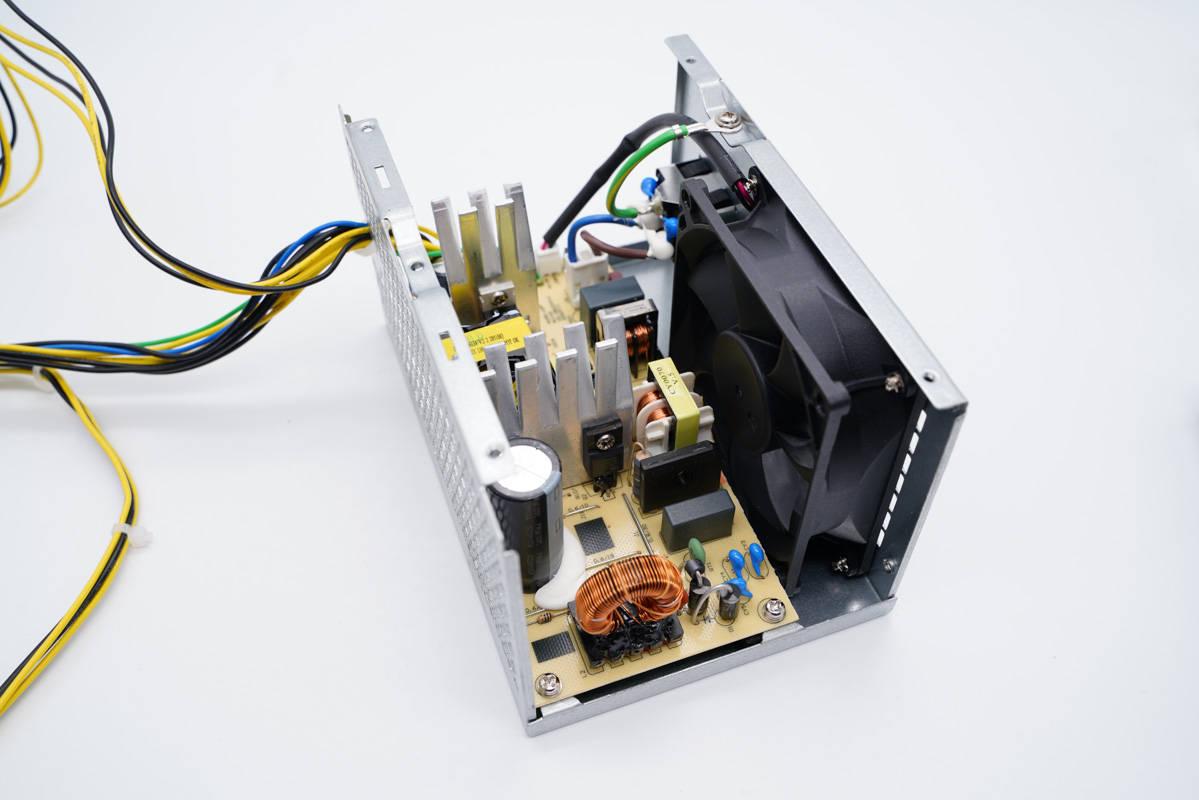

电源电路板使用螺丝固定在外壳内。

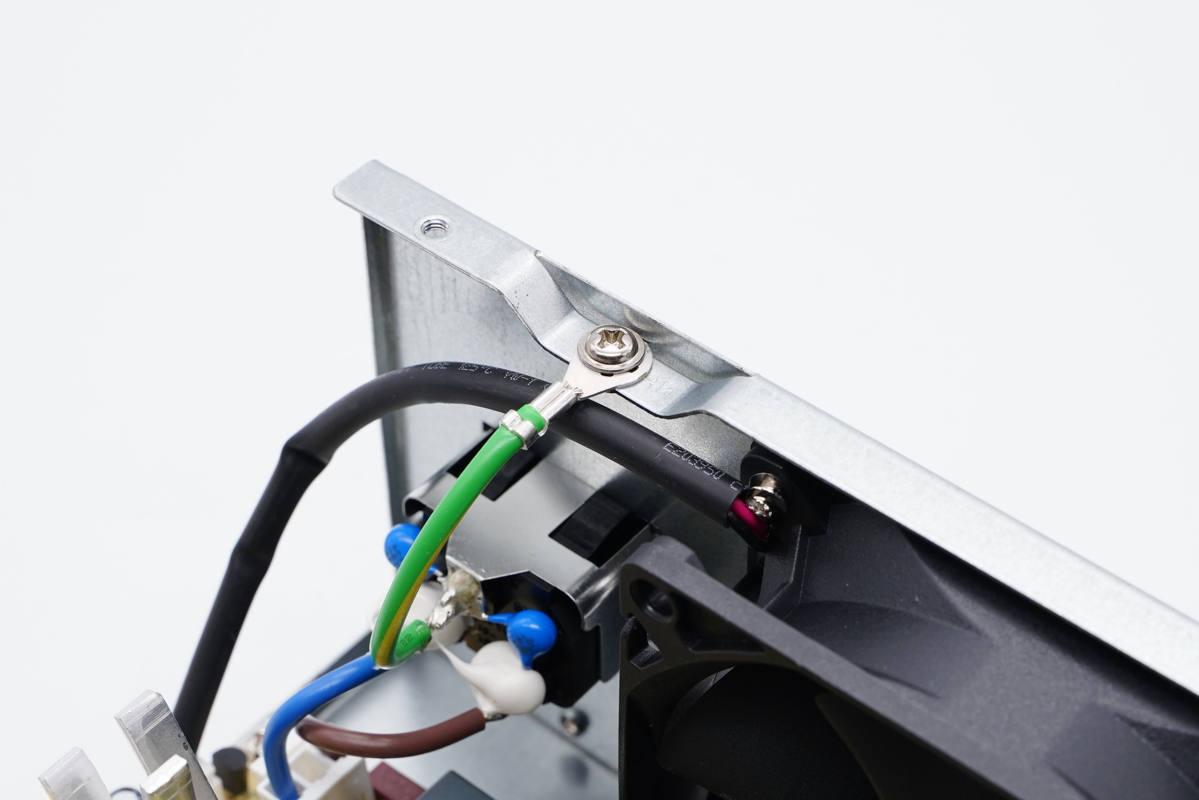

输入母座的地线和金属机身壳连接，火线零线焊点打胶加固。风扇供电导线套有绝缘胶管。

火线零线另一端做成插头，插拔式组装。

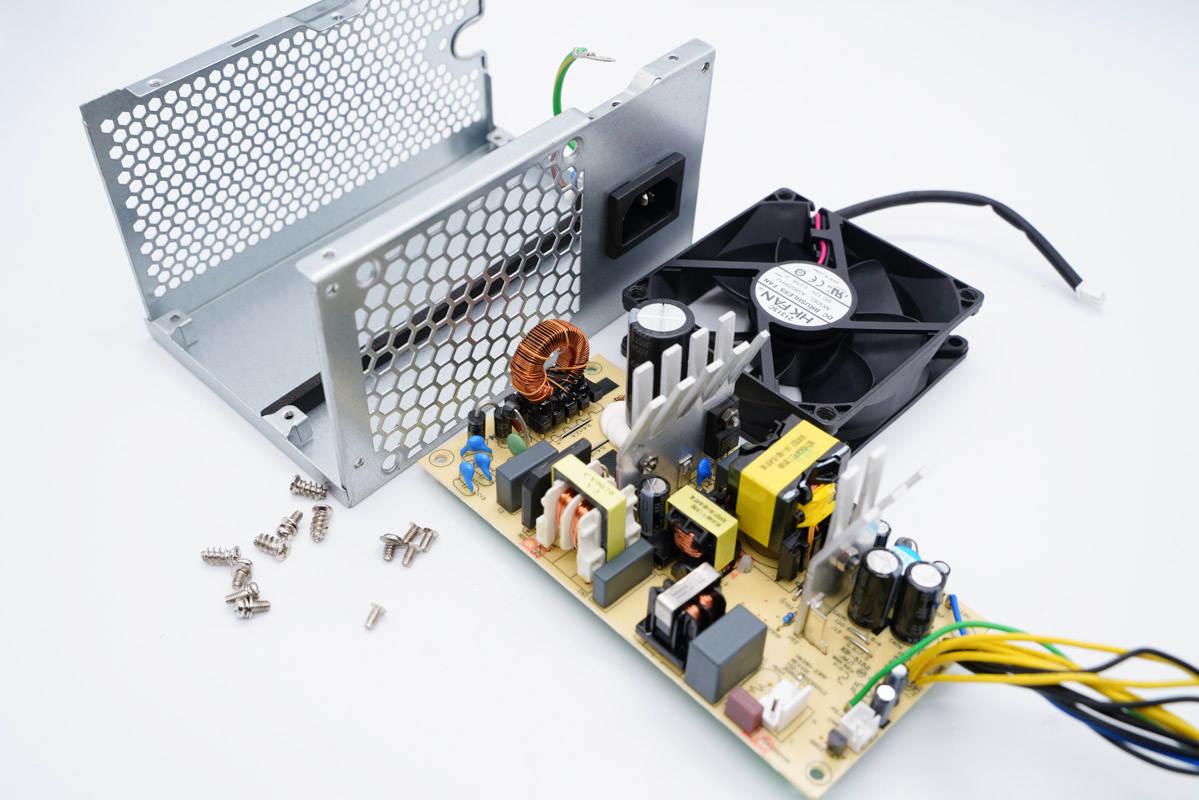

继续拔掉插头，拆掉螺丝即可将电源电路板取出。

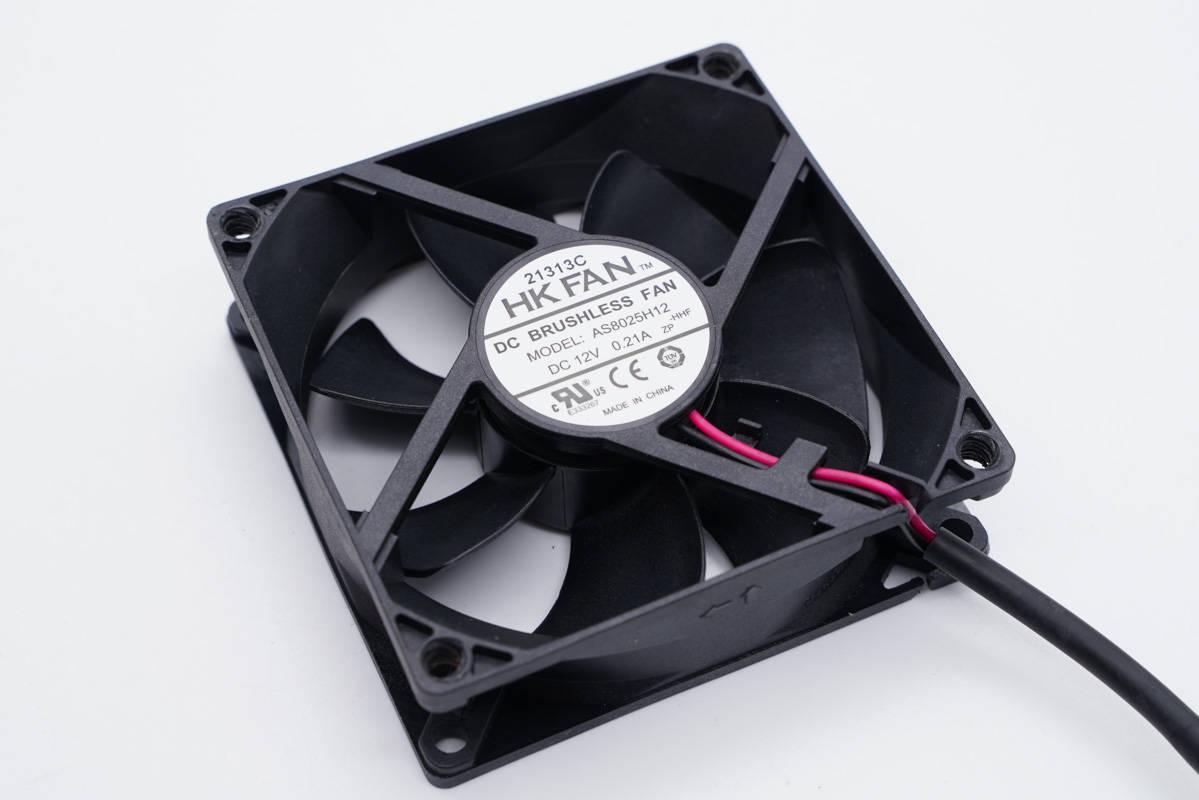

电源散热风扇来自航嘉，型号AS8025H12，8025尺寸，12V0.21A输入，通过了CE认证。

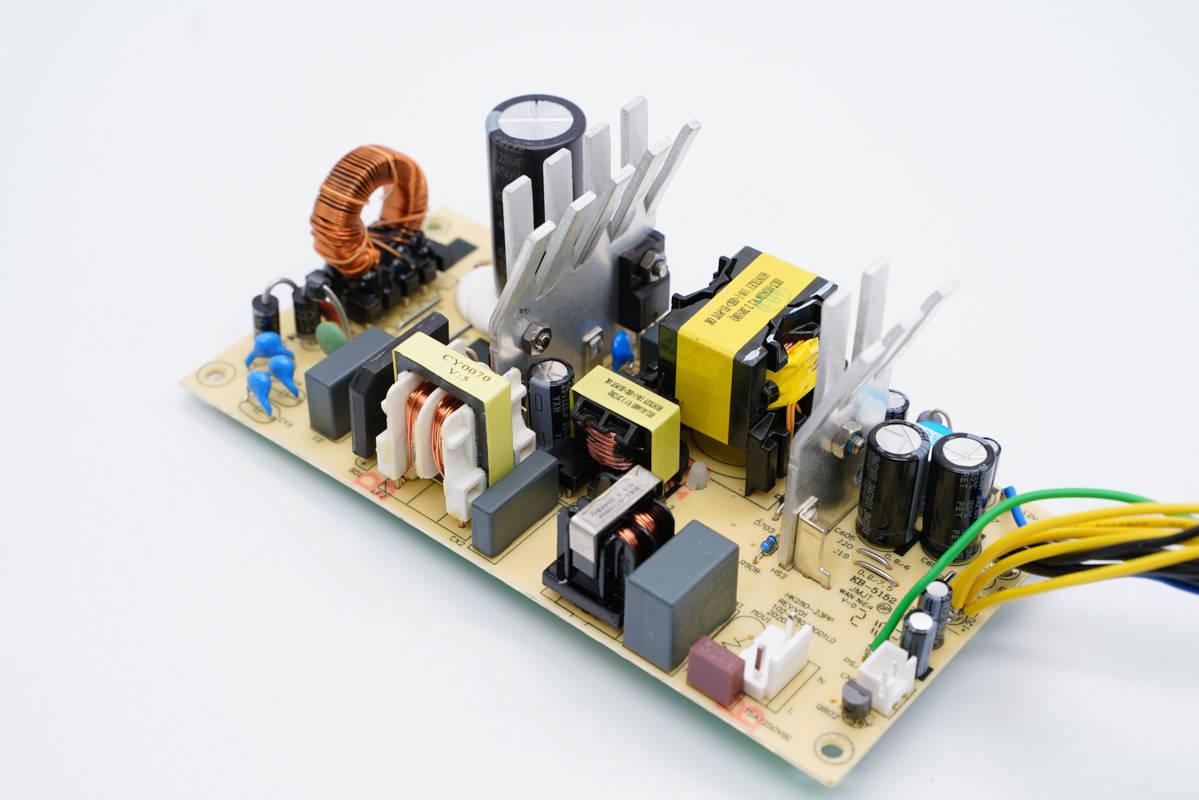

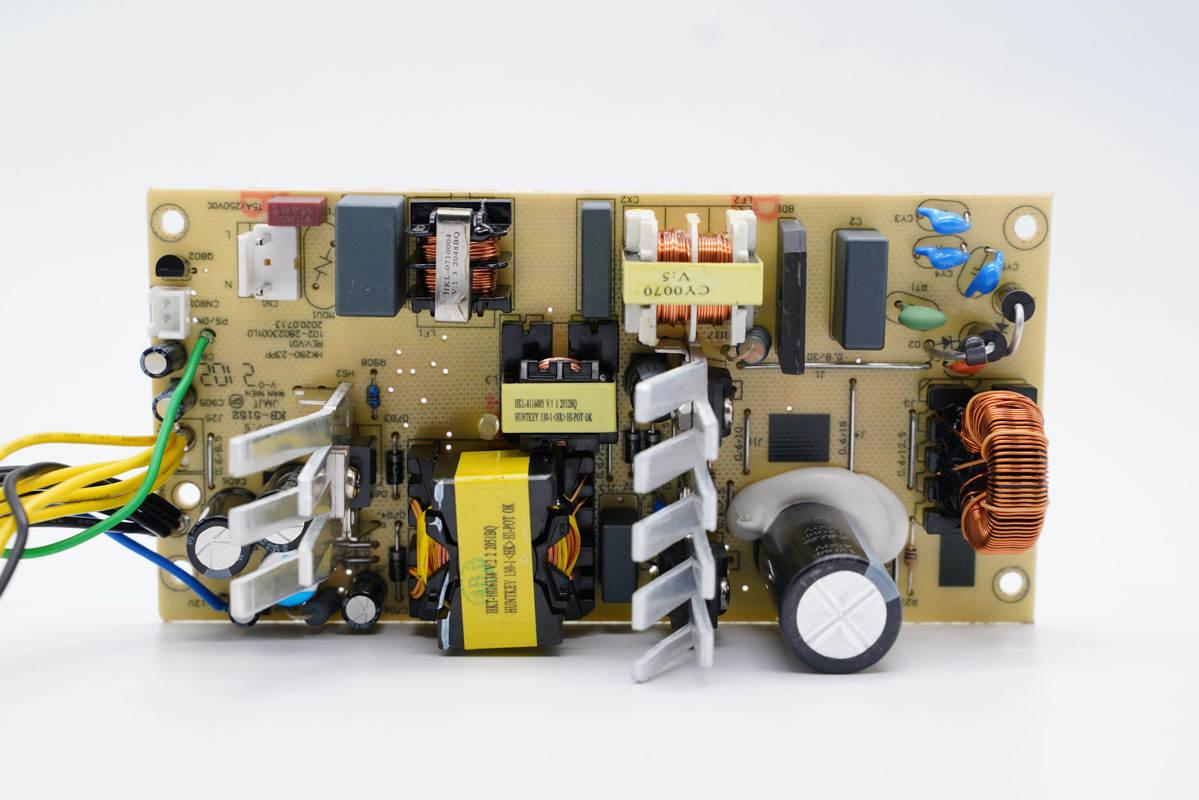

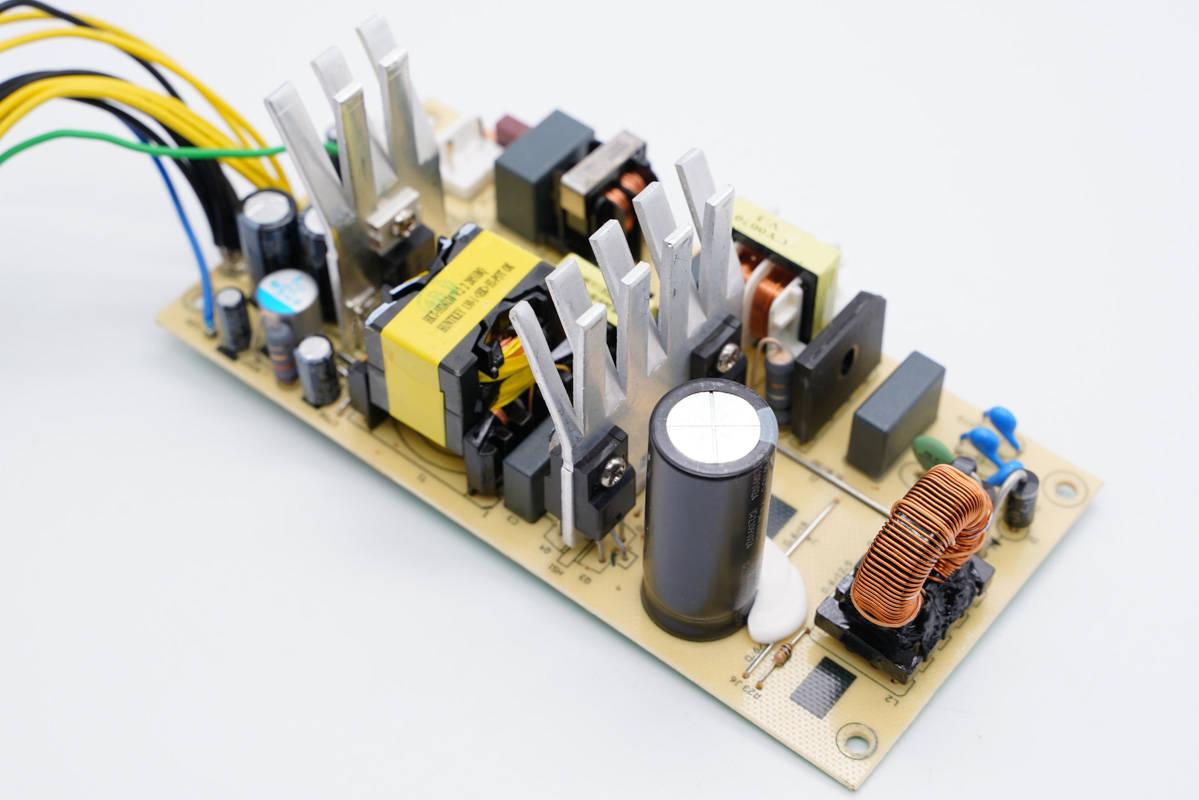

PCB板正面一览，元器件分布稀疏，两块散热铝板头部开叉，可以增大与空气的接触面积。

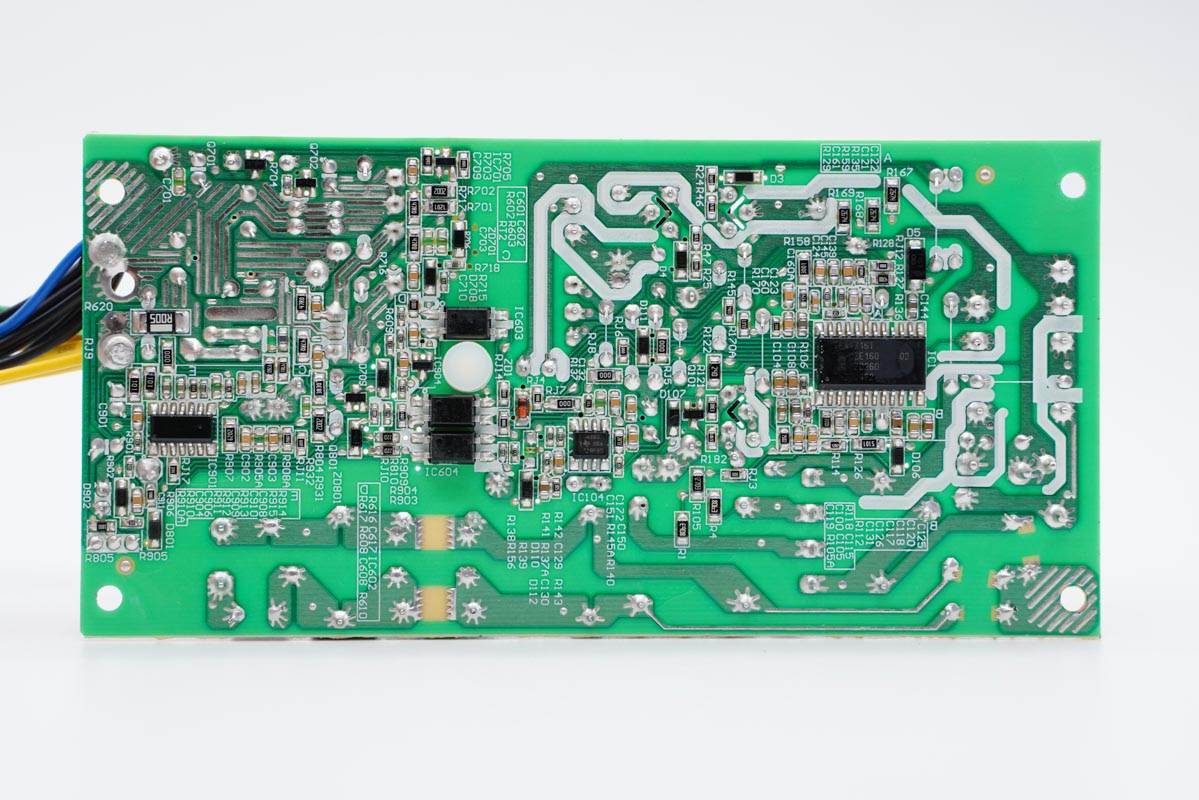

PCB板背面一览，初次级分界明显，核心控制器也很精简。

主板这一侧设有输入端元器件。

主板另一侧是初级电容，散热片和变压器等输出电路。

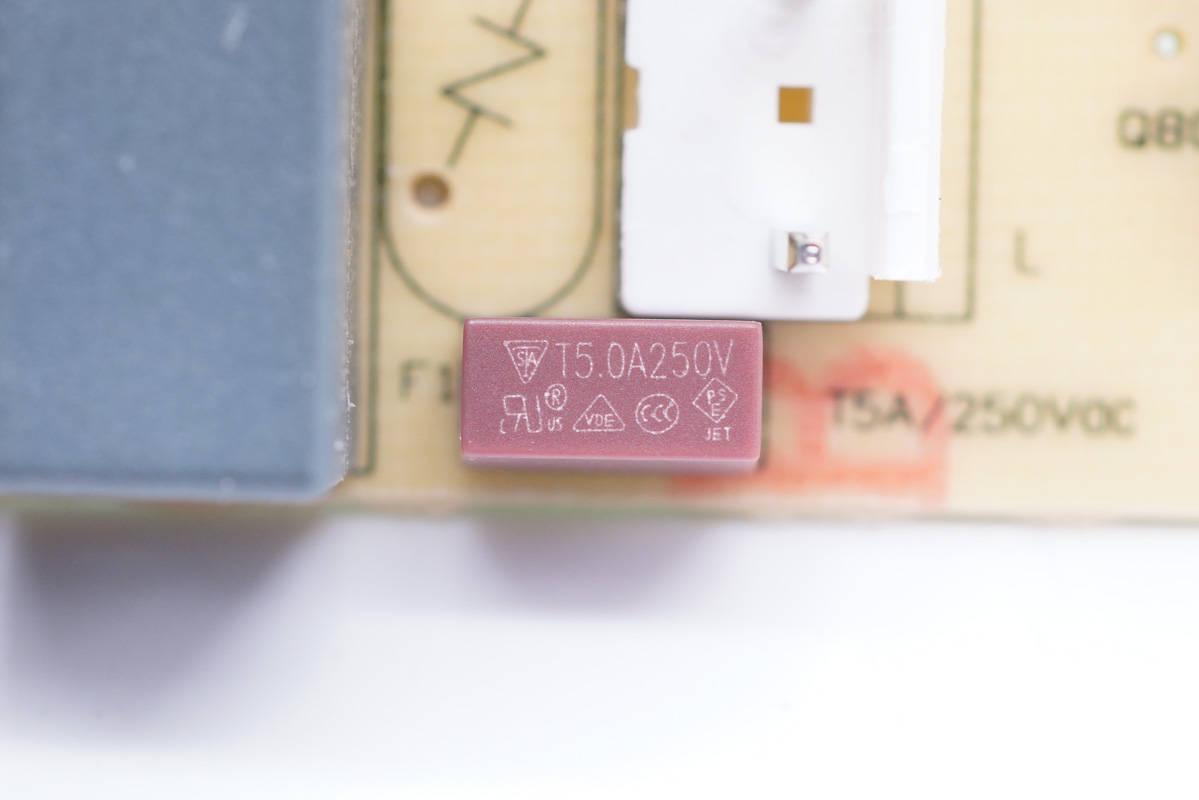

延时保险丝规格为5A 250V。

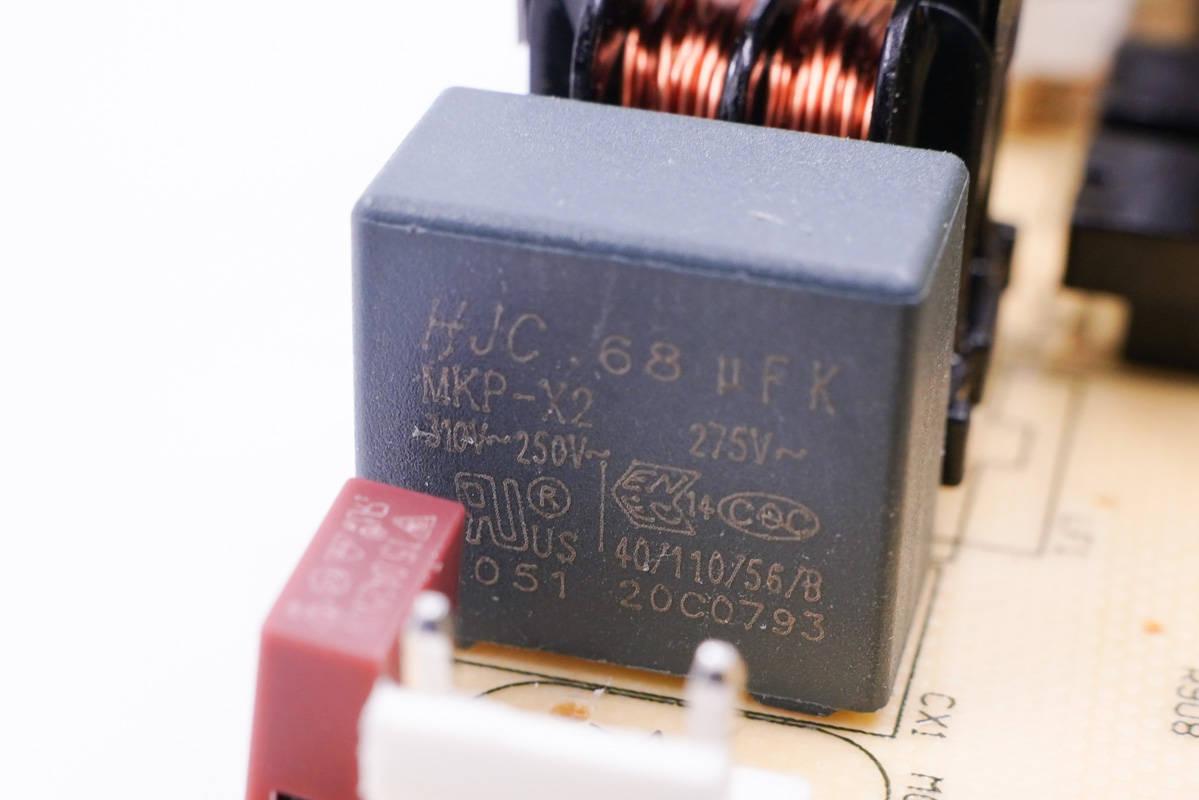

HJC华容MKP-X2安规电容，容量0.68μF。

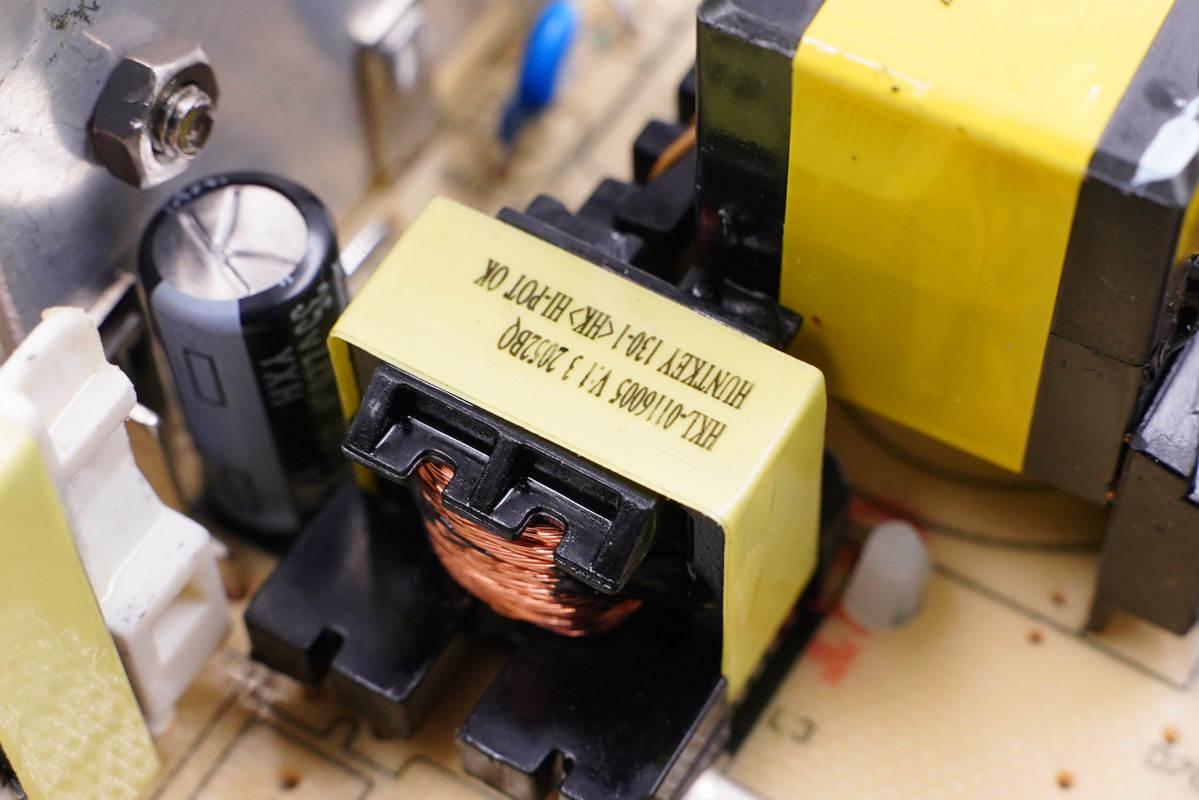

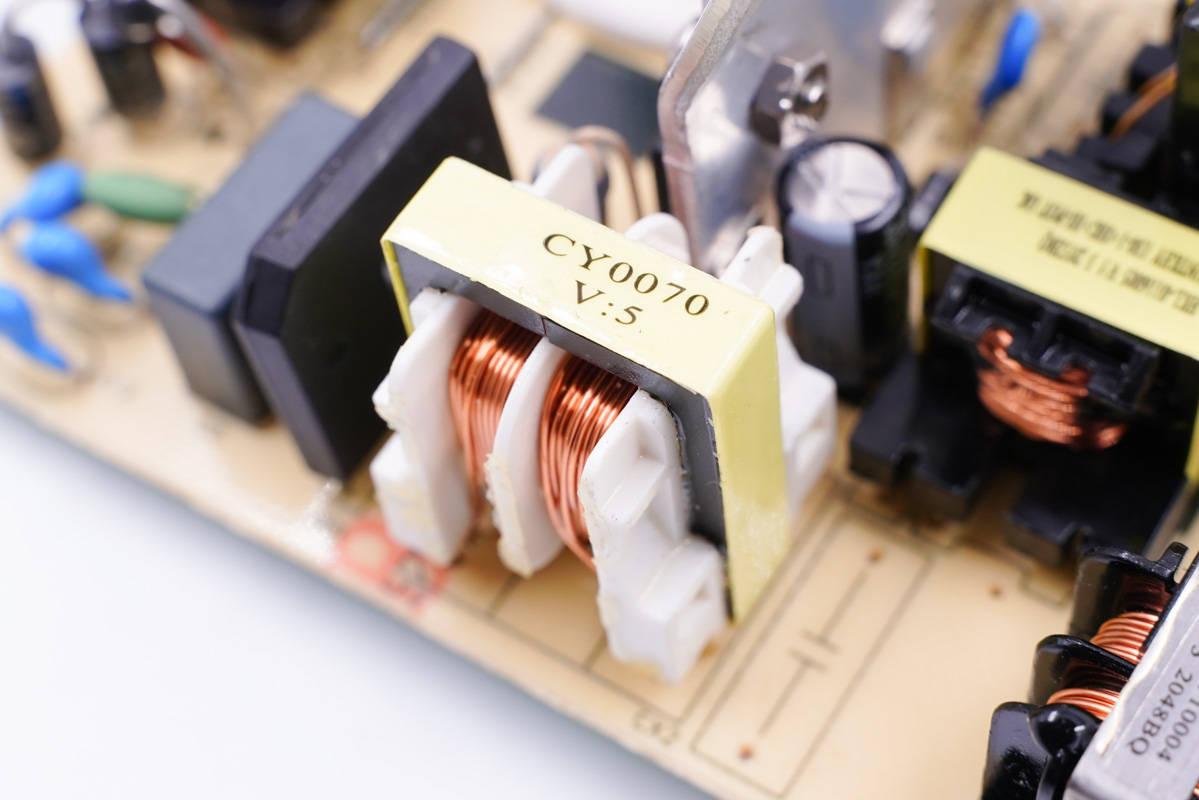

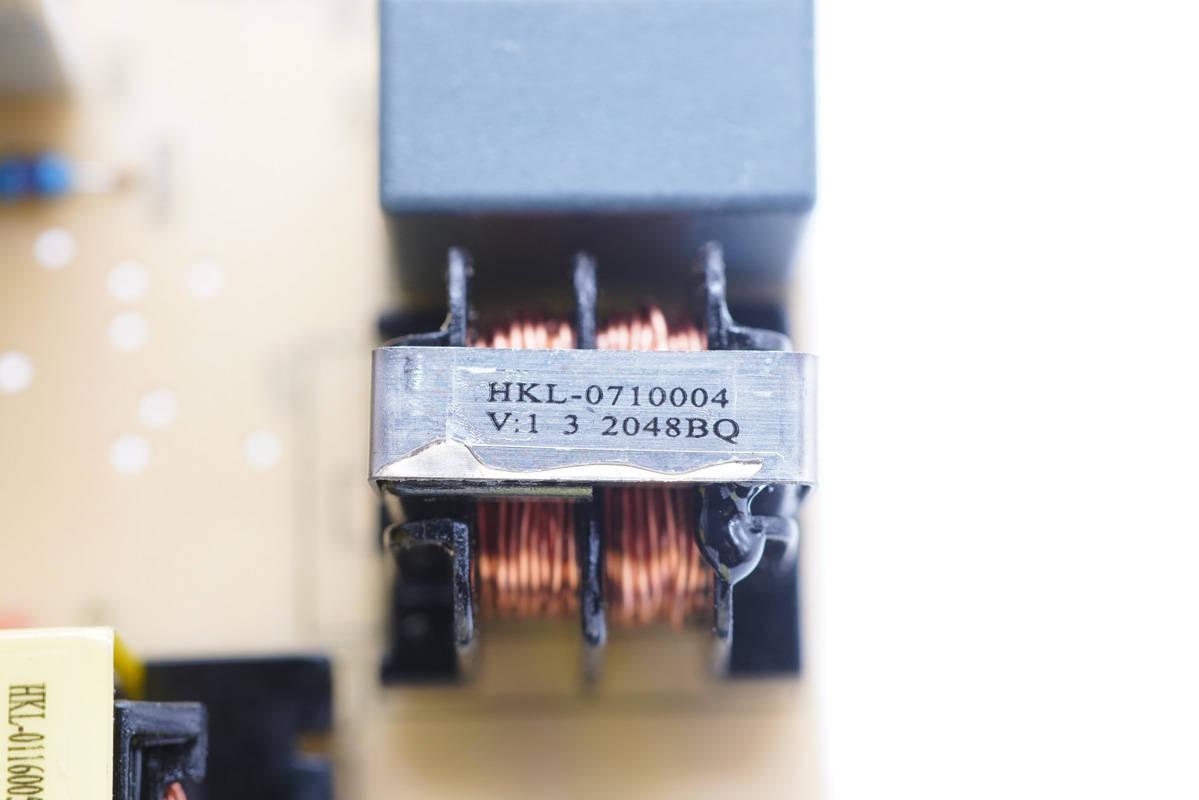

共模电感特写，顶部贴有信息标签。

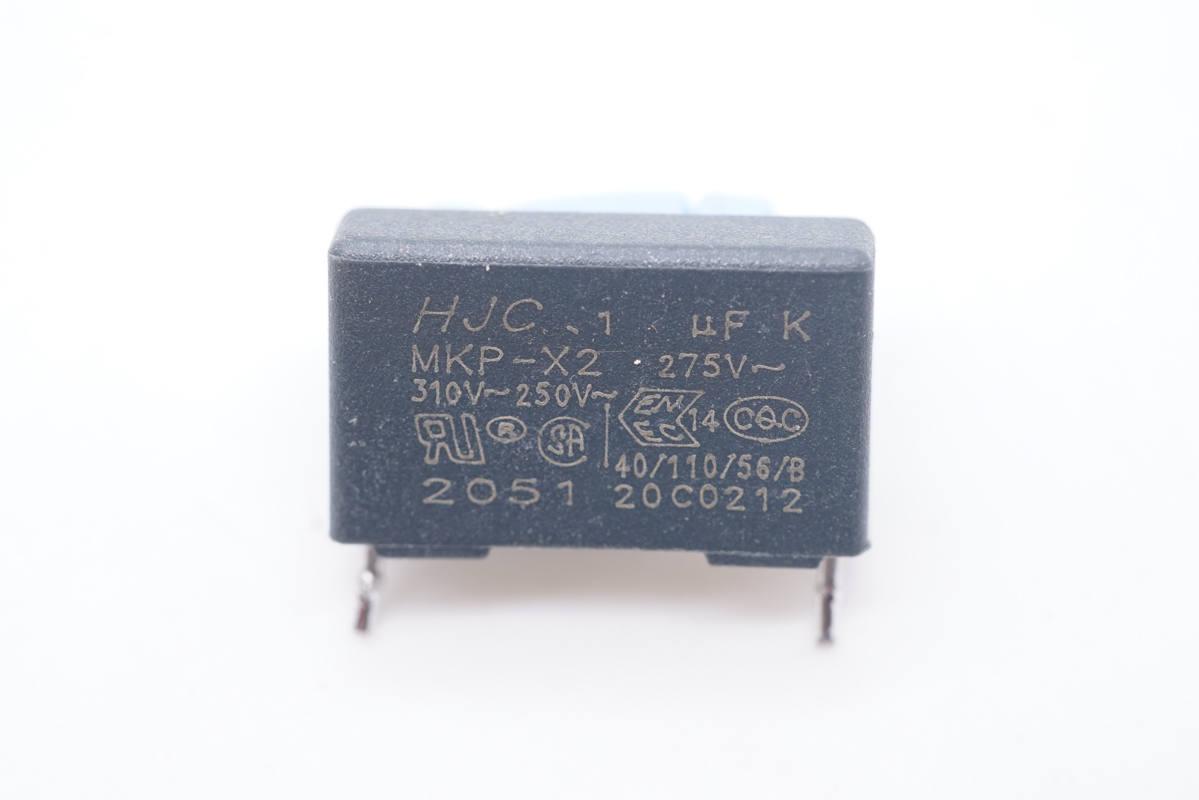

另一颗安规X电容特写，也是来自华容，容量0.1μF。

另一颗共模电感特写。

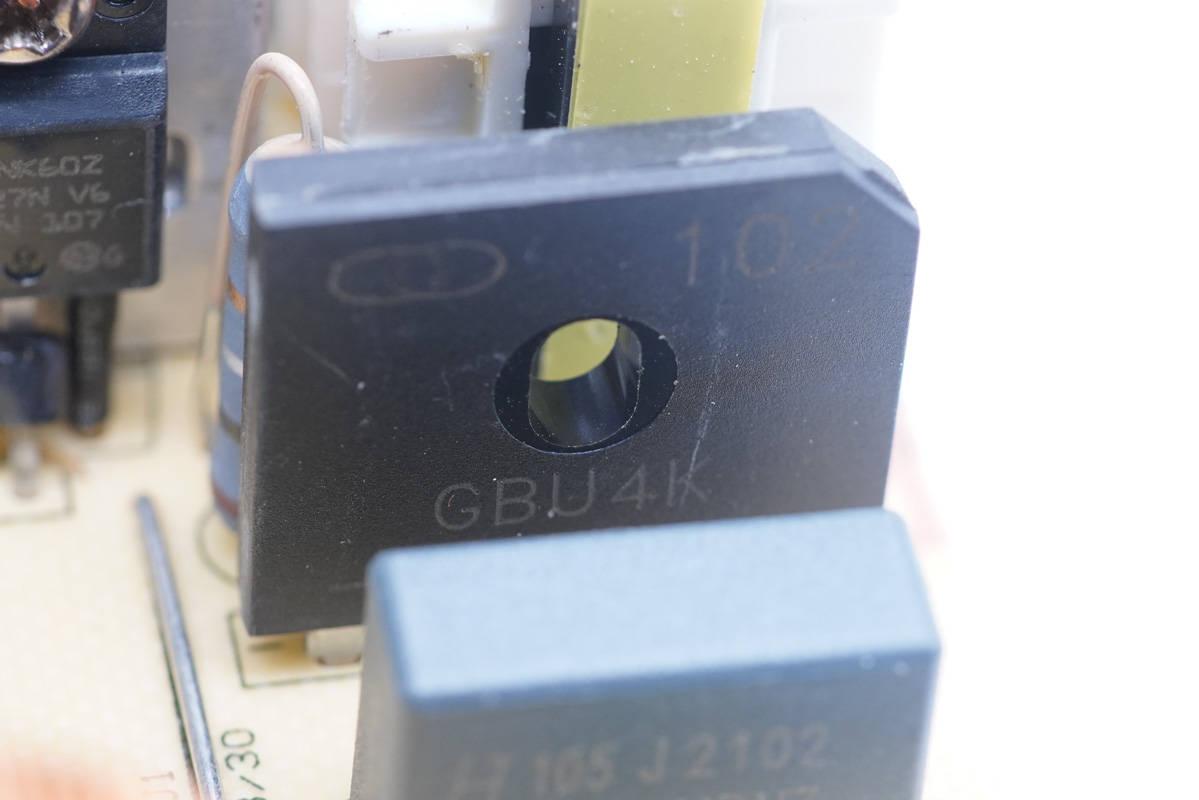

GBU4K整流桥。

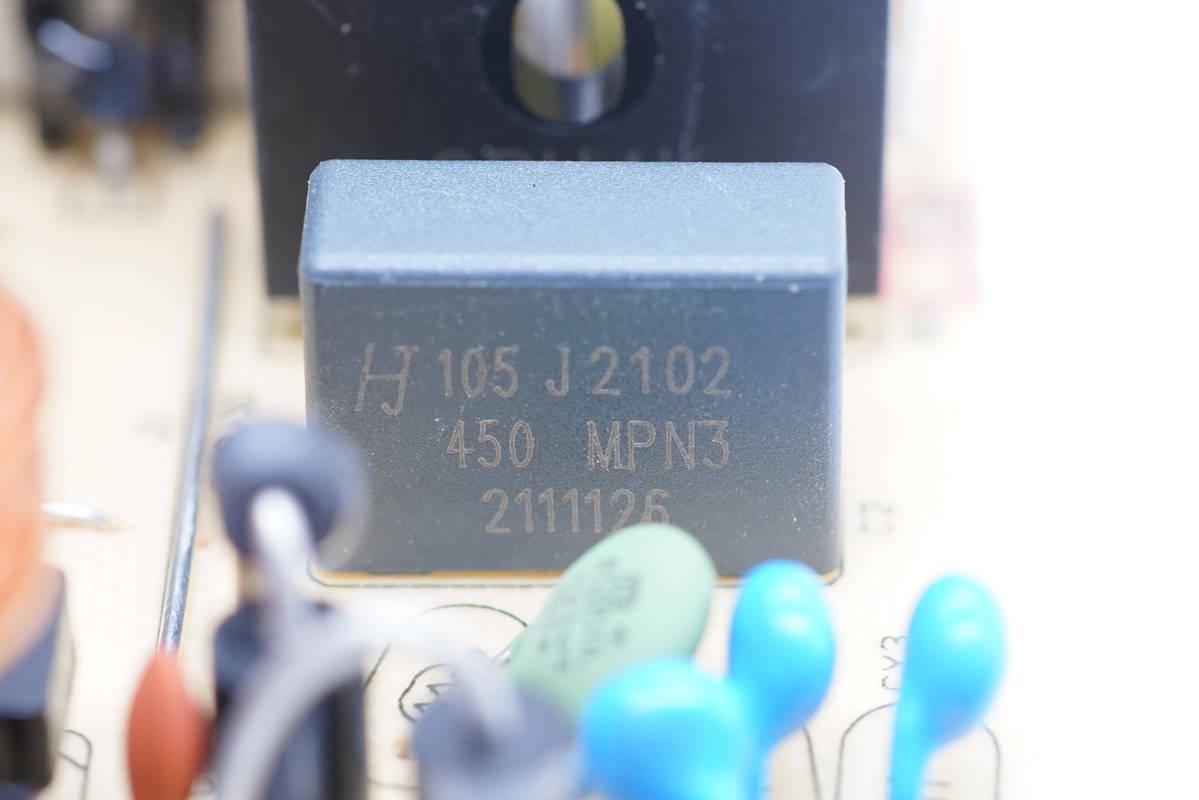

整流输出的滤波电容。

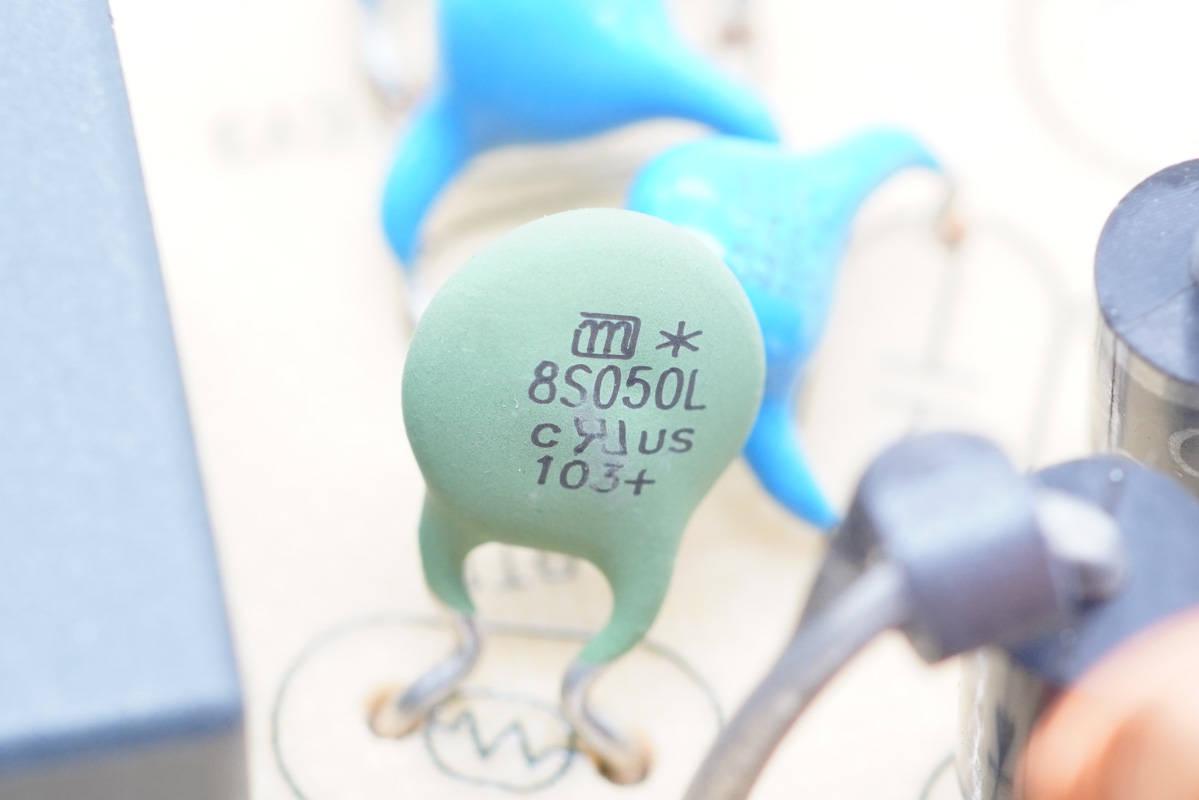

抑制上电浪涌电流的NTC热敏电阻。

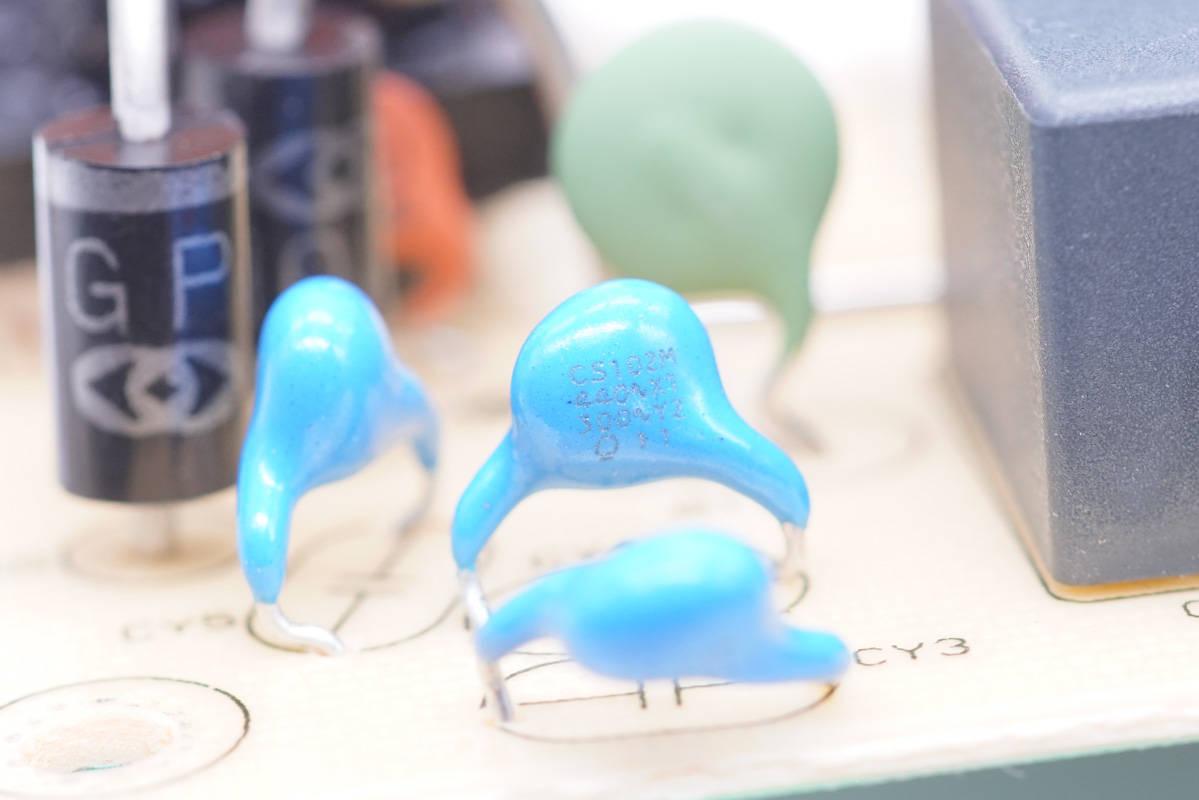

三颗Y电容。

PFC整流管。

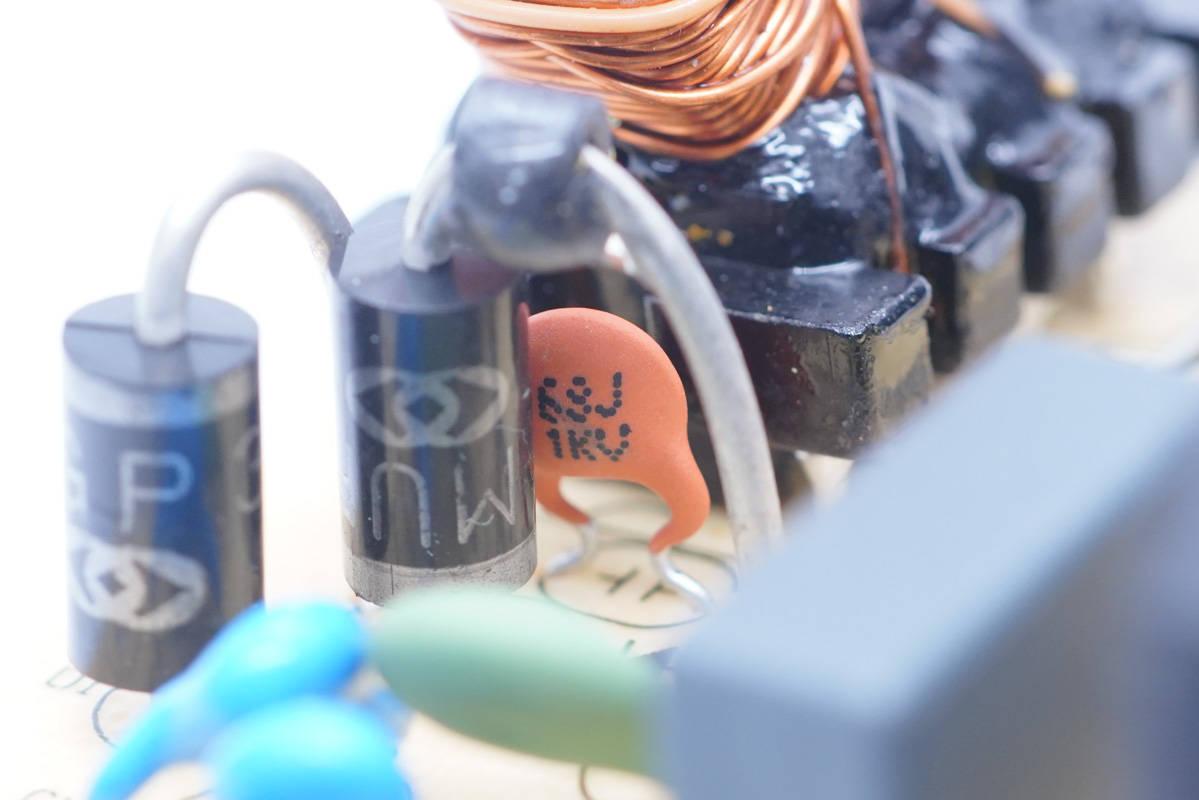

68pF 1KV耐压瓷片电容。

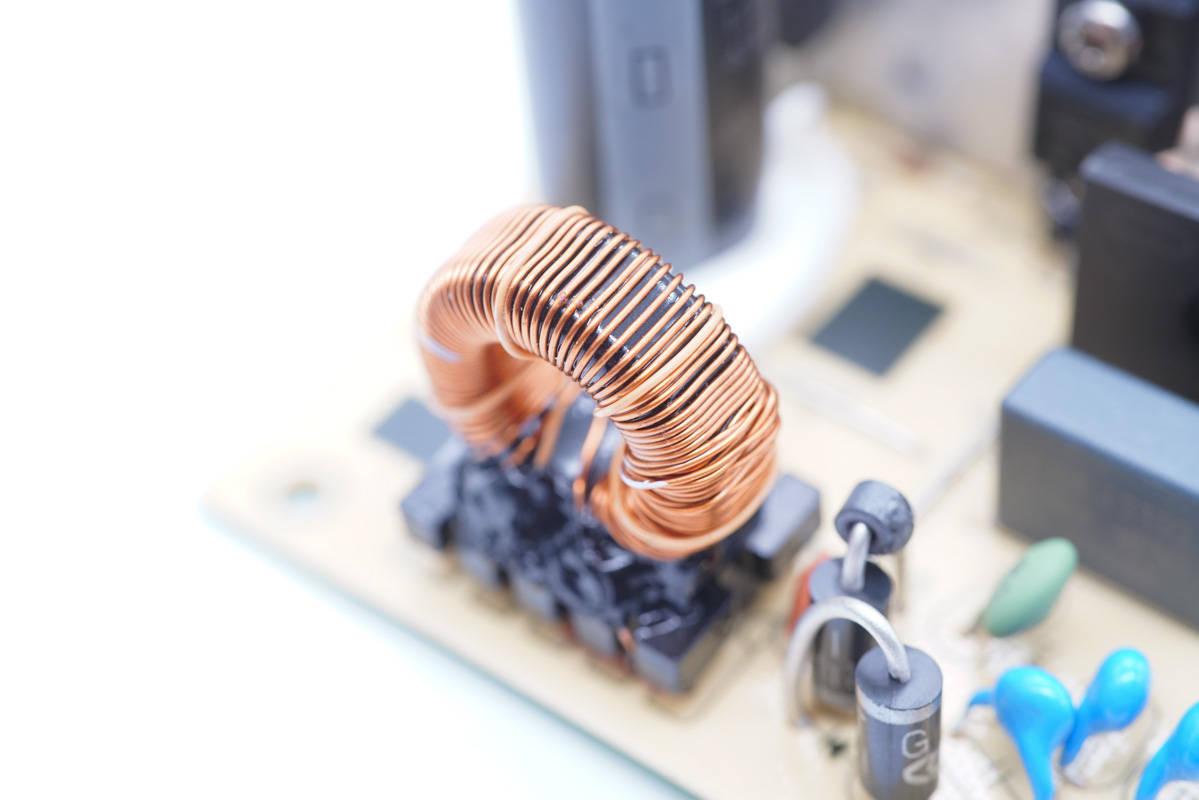

PFC升压电感特写。

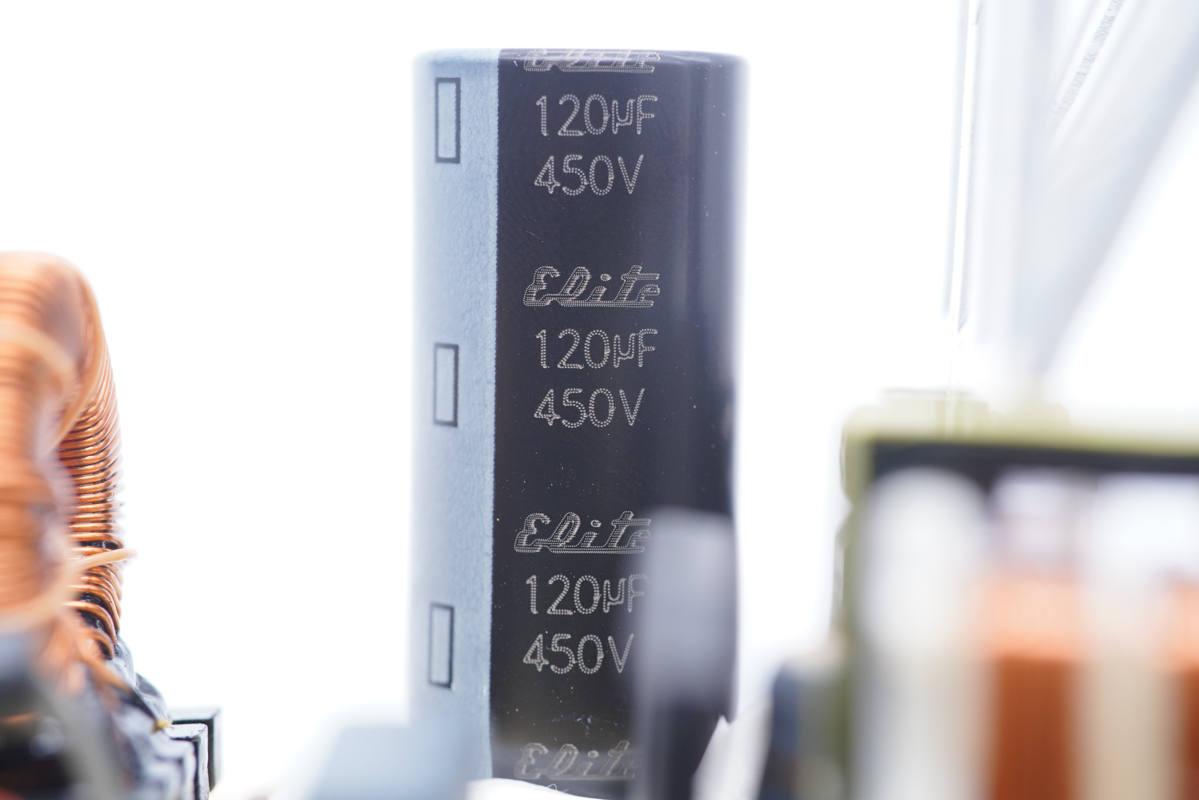

高压滤波电解电容来自金山，规格为450V 120μF，底部打胶水固定。

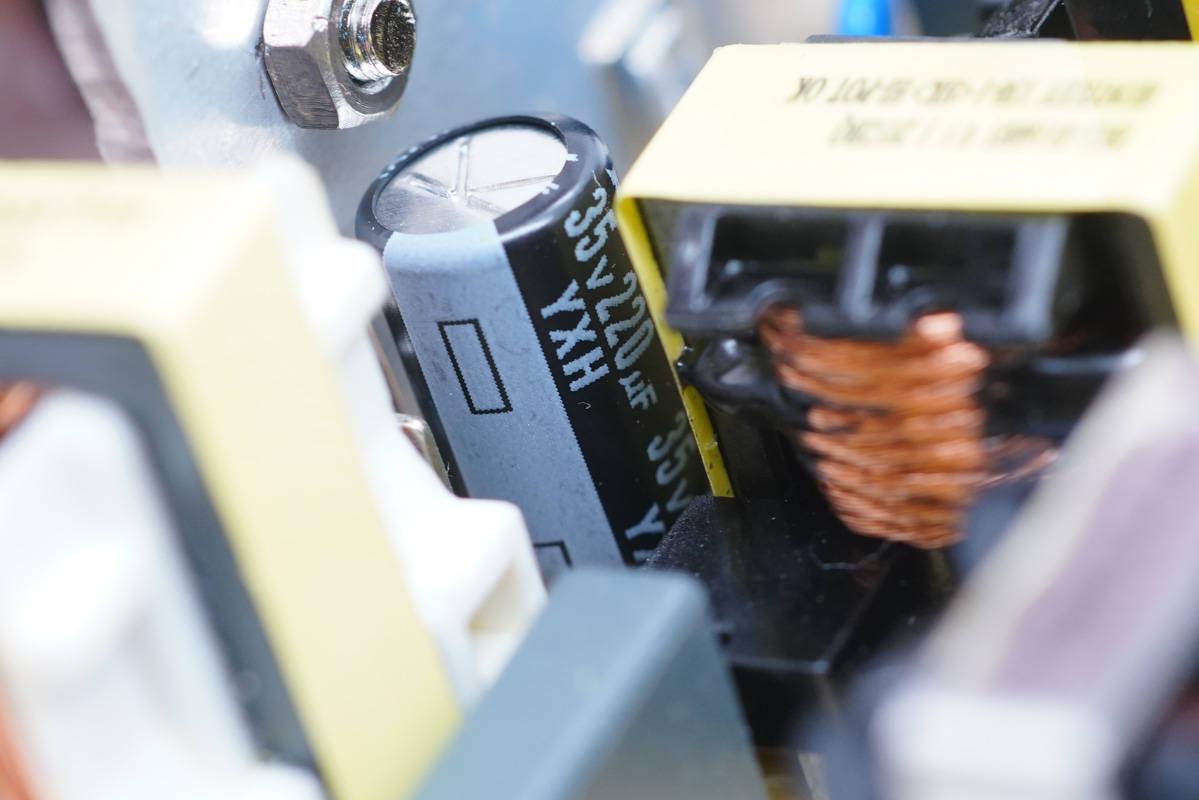

主控芯片供电电容特写，规格为35V 220μF。

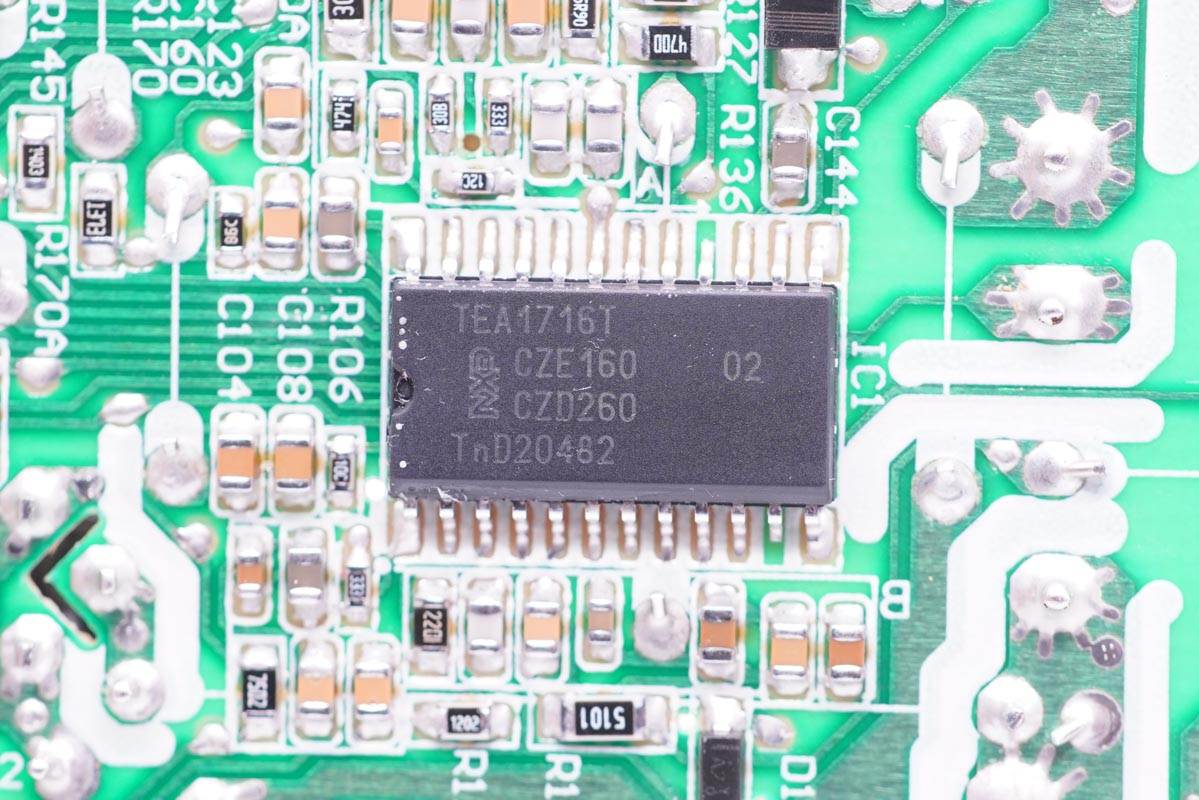

电源主控芯片采用NXP恩智浦TEA1716T，是一款具有集成间歇频率工作模式、符合EuP lot 6的半桥谐振LLC+升压PFC组合控制器，适用于液晶电视、笔记本适配器、台式机及一体机电源。

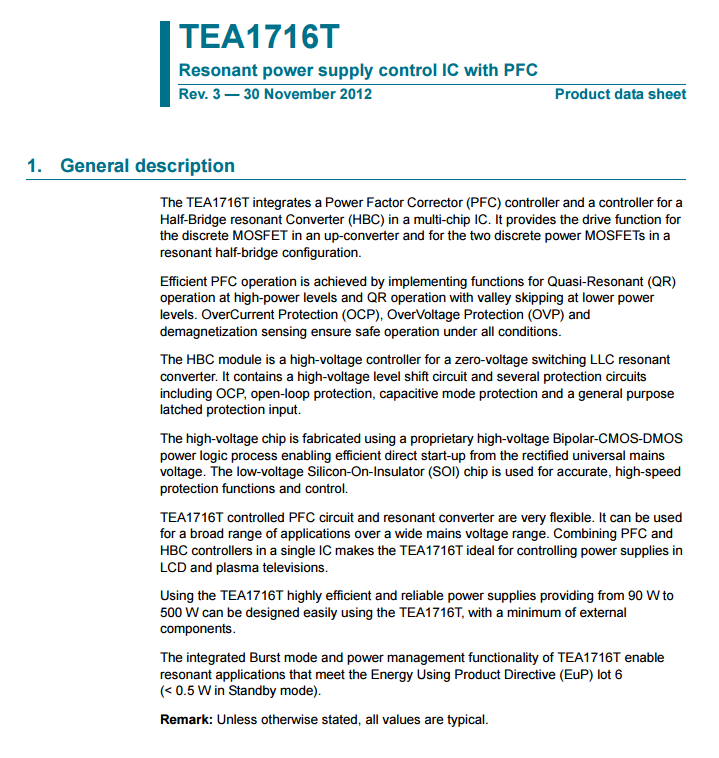

恩智浦TEA1716T资料信息。

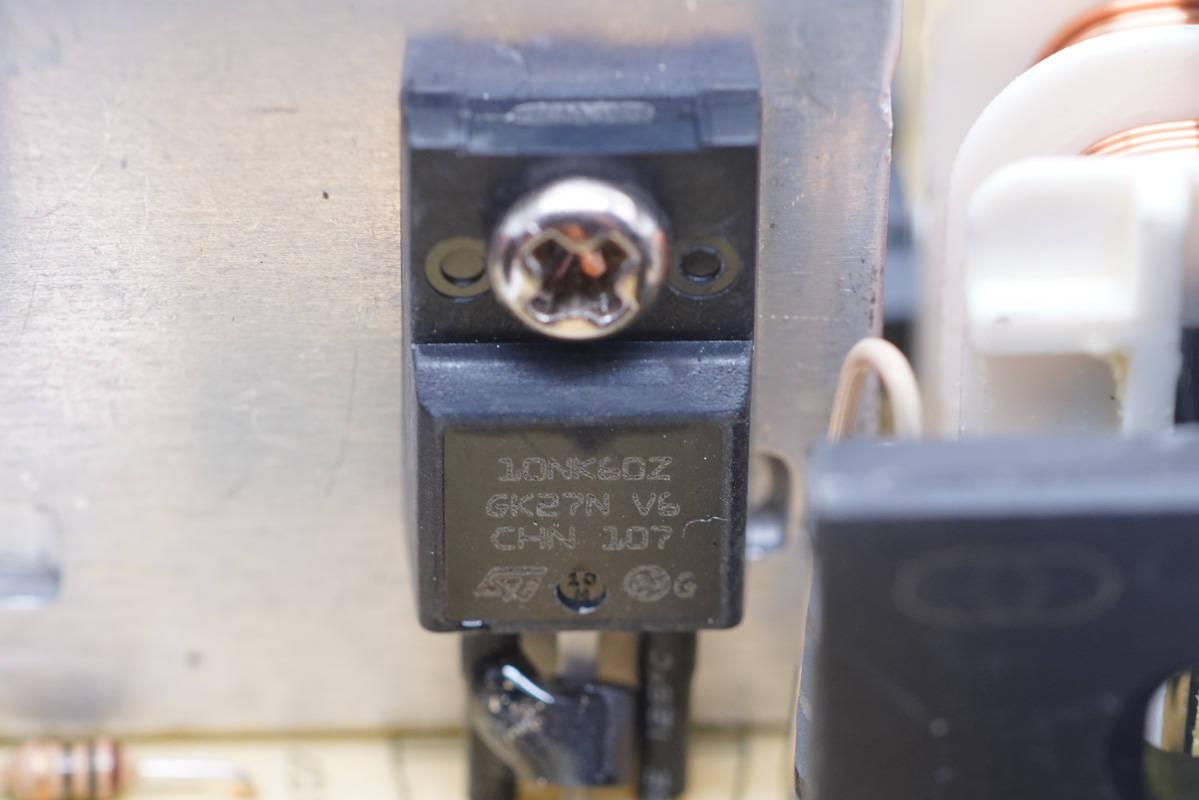

PFC升压开关管采用意法STFU10NK60Z，耐压600V，导阻0.75Ω，引脚套热缩管绝缘。

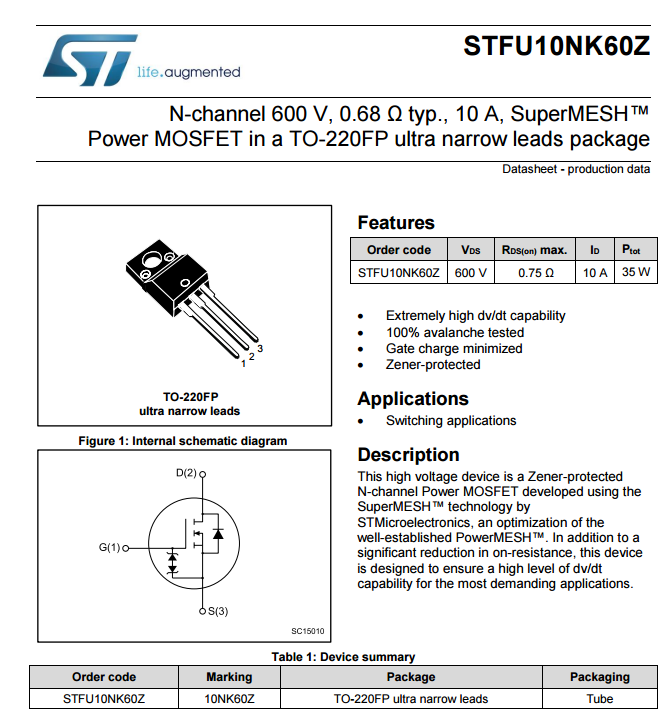

意法STFU10NK60Z资料信息。

LLC谐振电感特写，采用利兹线绕制。

LLC谐振电容特写，333J，耐压630V。

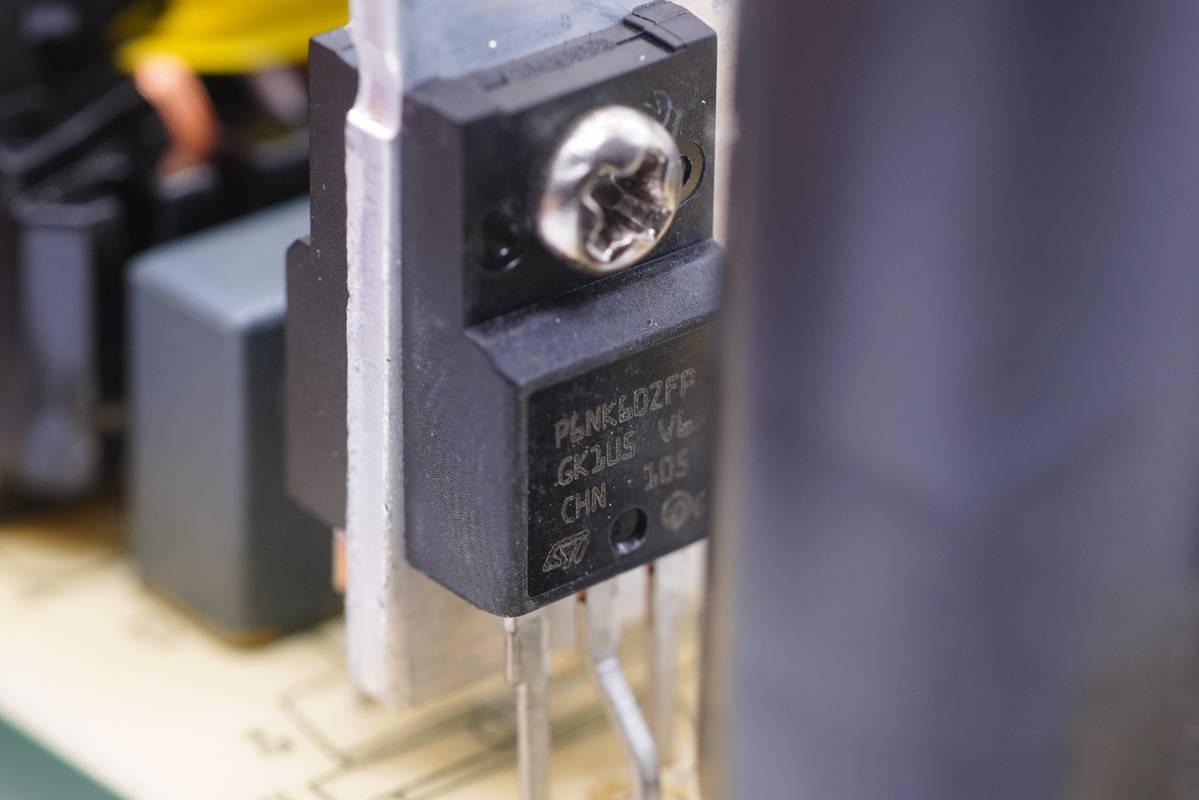

LLC开关管采用意法半导体STP6NK60ZFP，耐压600V，导阻1Ω，TO220FP封装。另外一颗固定在背面。

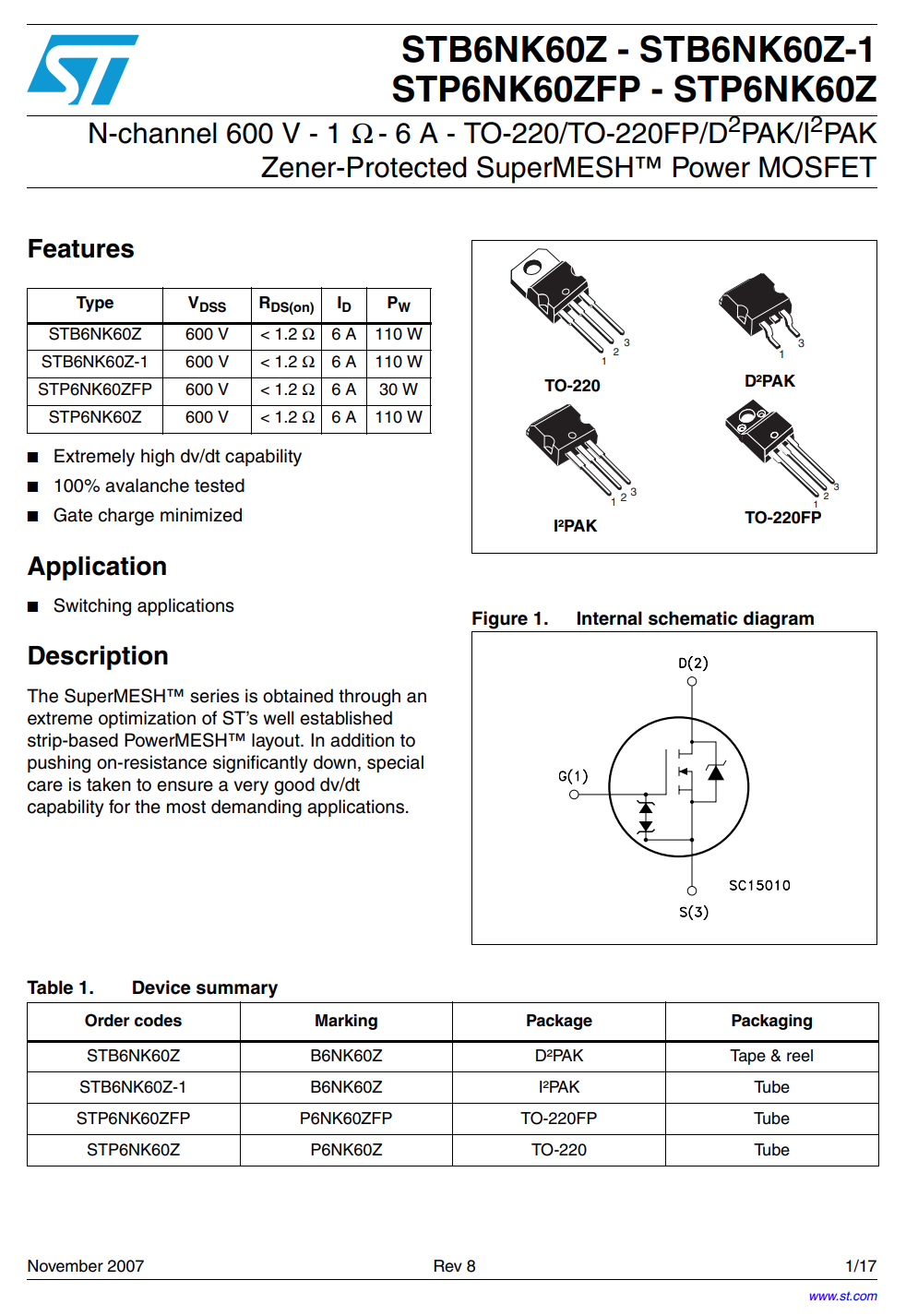

意法半导体 STP6NK60ZFP 详细资料。

另一颗开关管特写。

开关变压器特写。

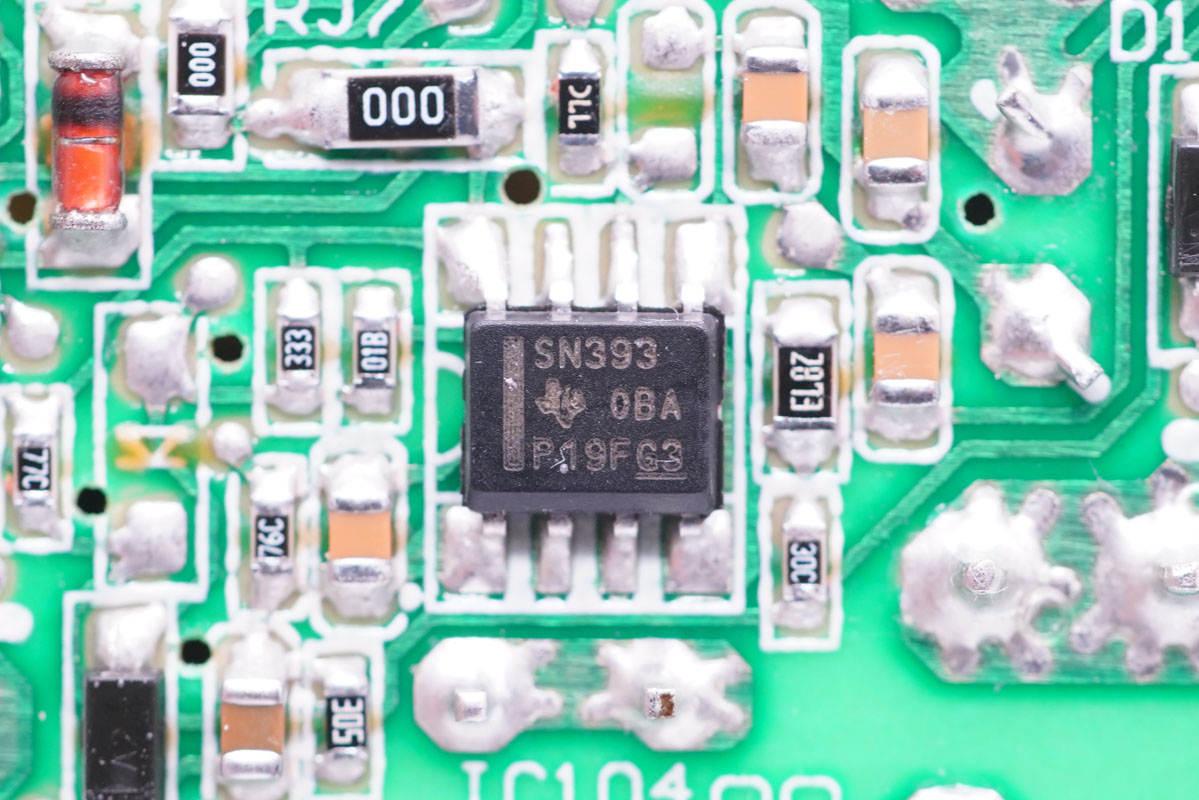

TI SN393 双路电压比较器。

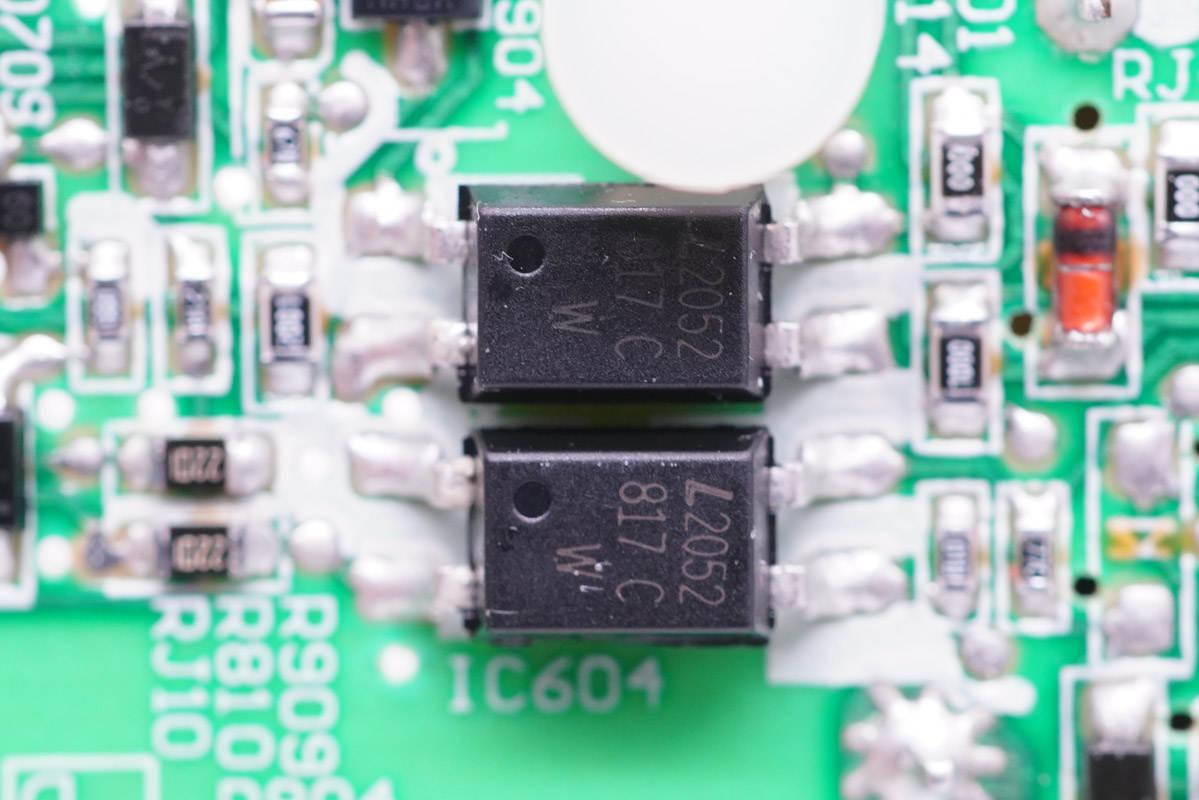

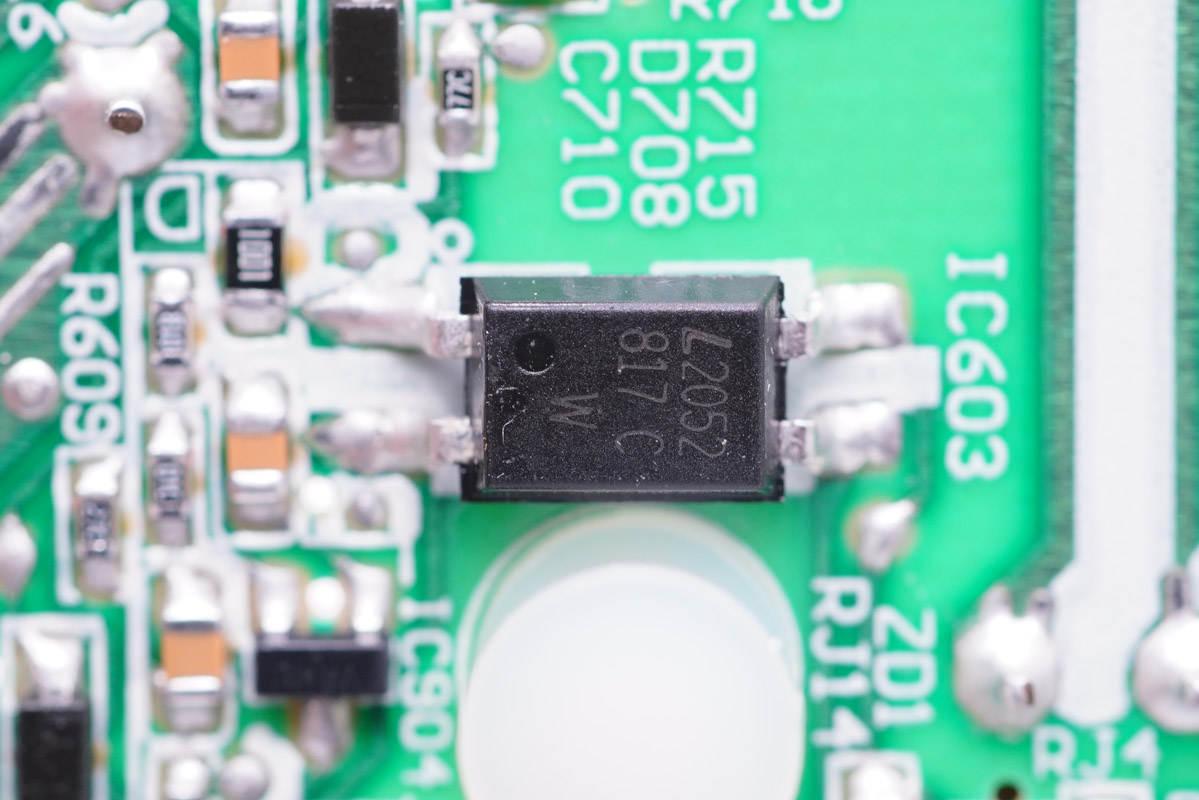

两颗817 C光耦，用于输出反馈和待机控制。

第三颗特写。

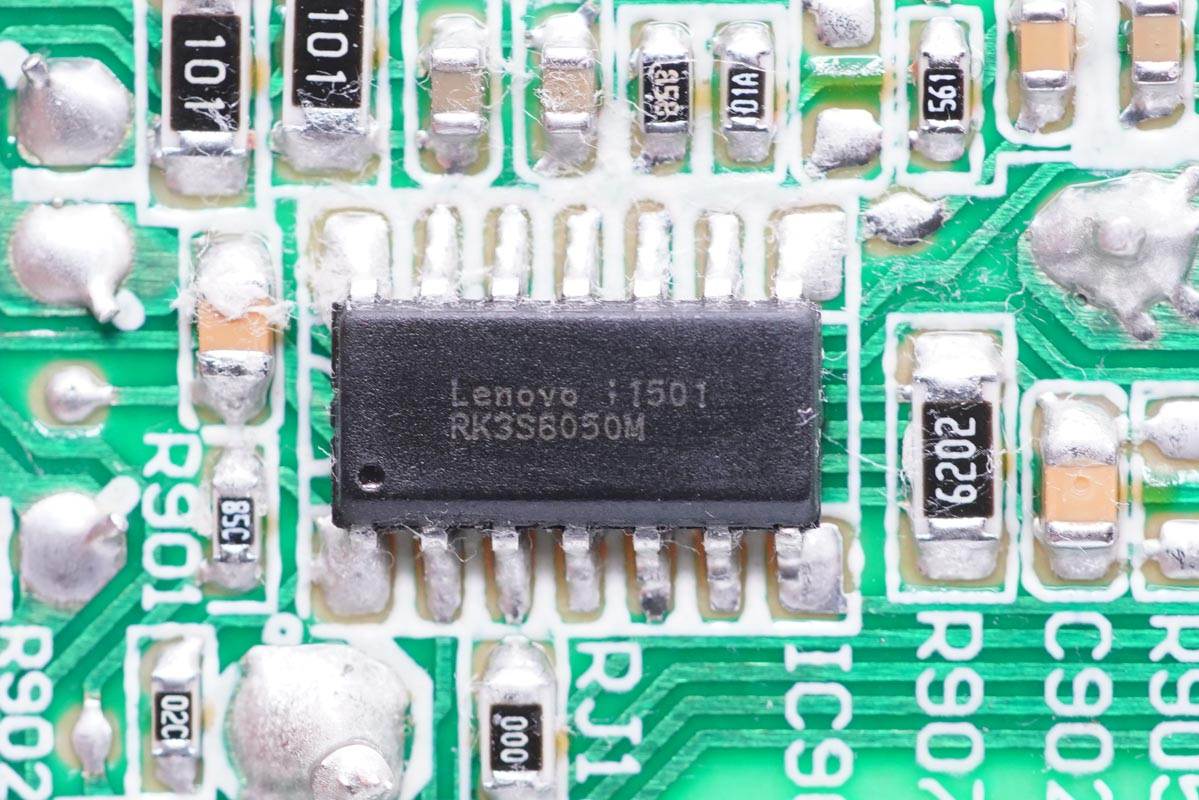

丝印RK3S6050M的电源管控IC，用于输出过压欠压保护，输出过流保护及电源启动控制。

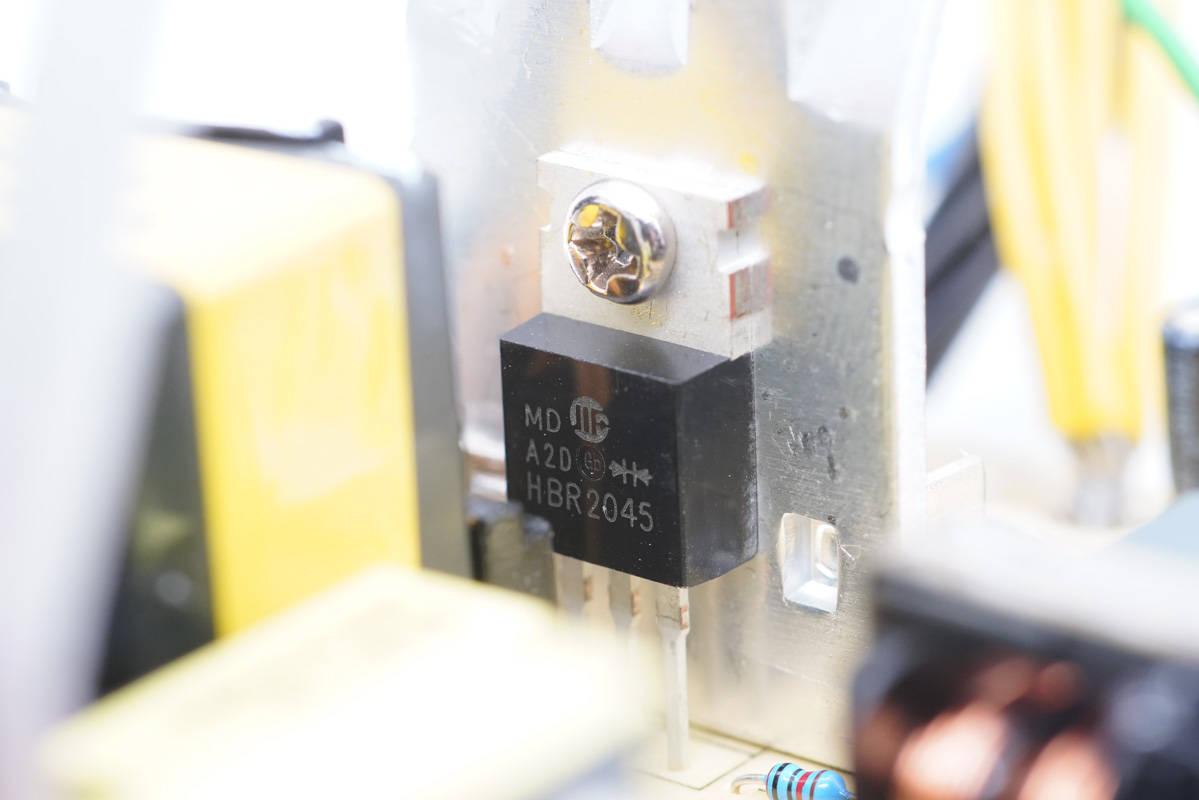

吉林华微HBR2045，耐压45V，20A肖特基整流管，用于电源整流输出。

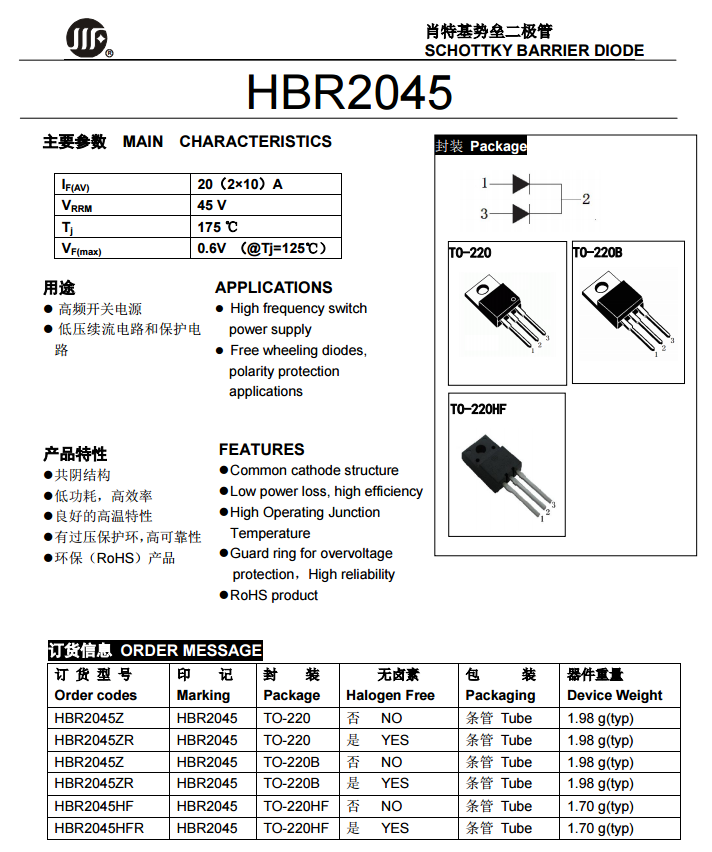

吉林华微HBR2045资料信息。

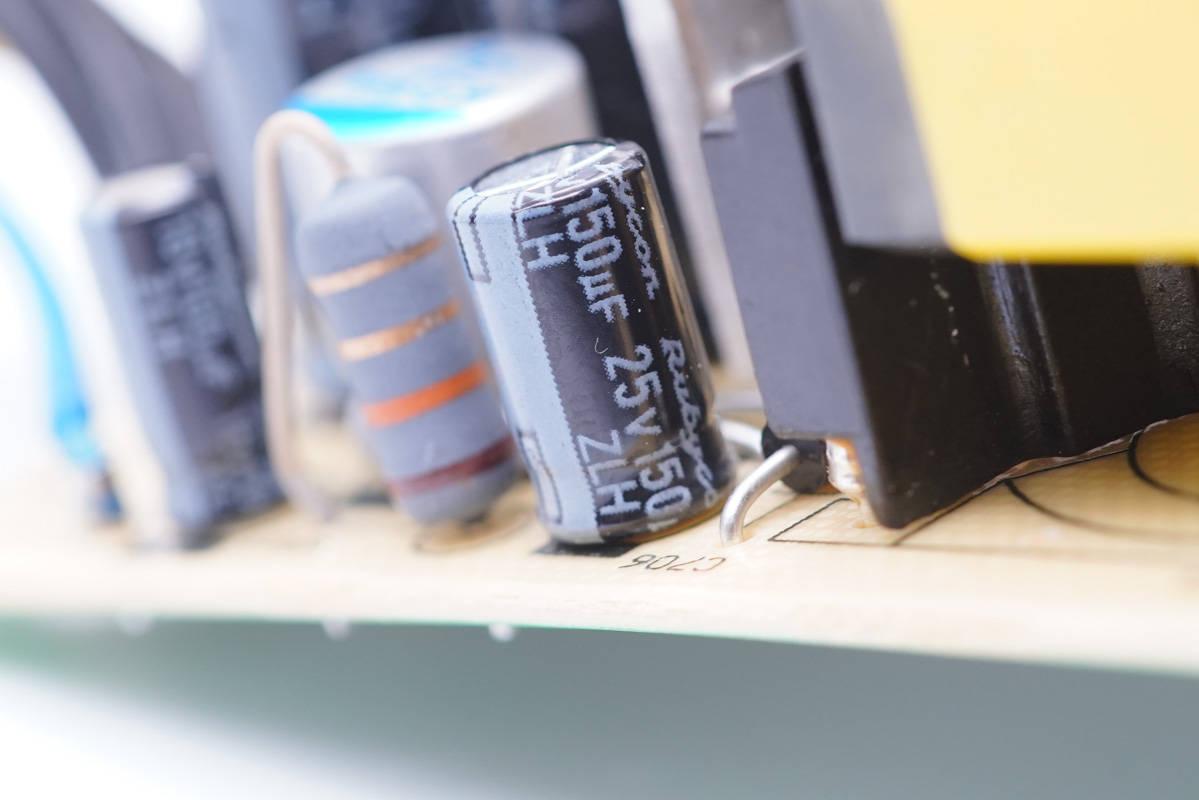

滤波电解电容特写，来自红宝石，规格为25V 150μF，ZLH长寿命系列。

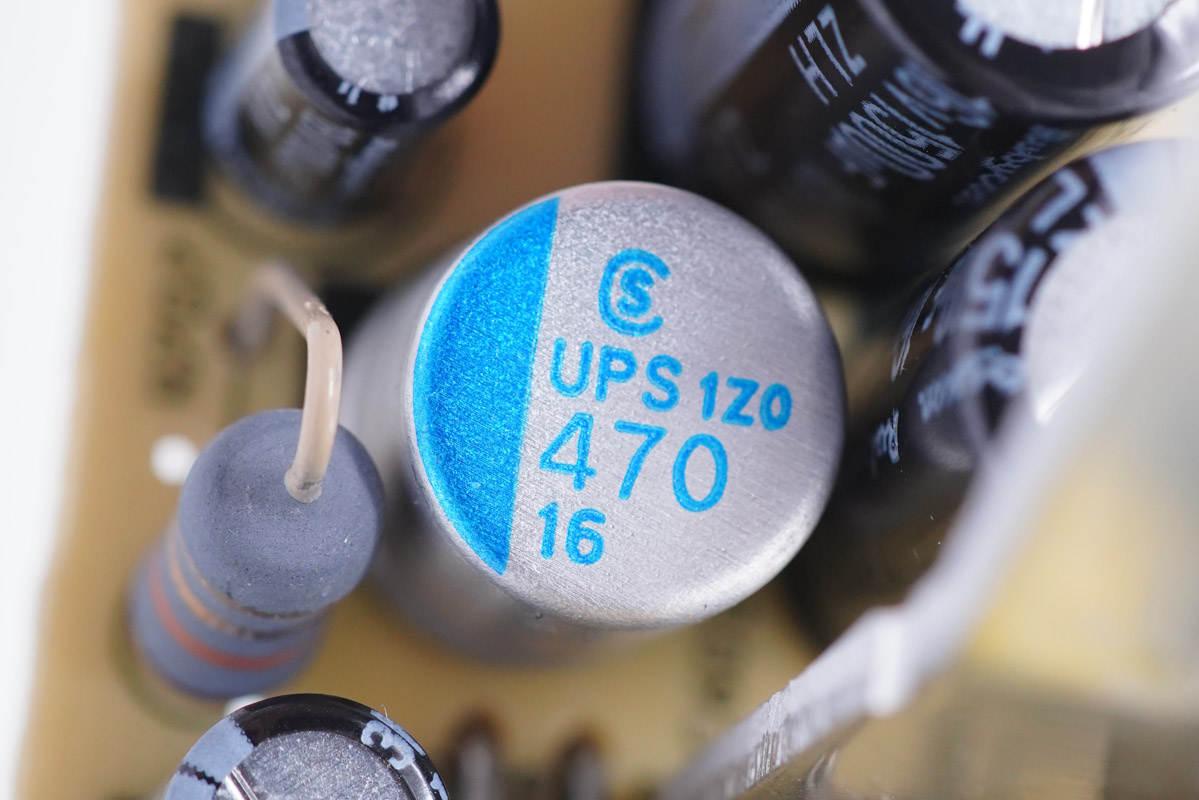

滤波固态电容，规格为16V 470μF。

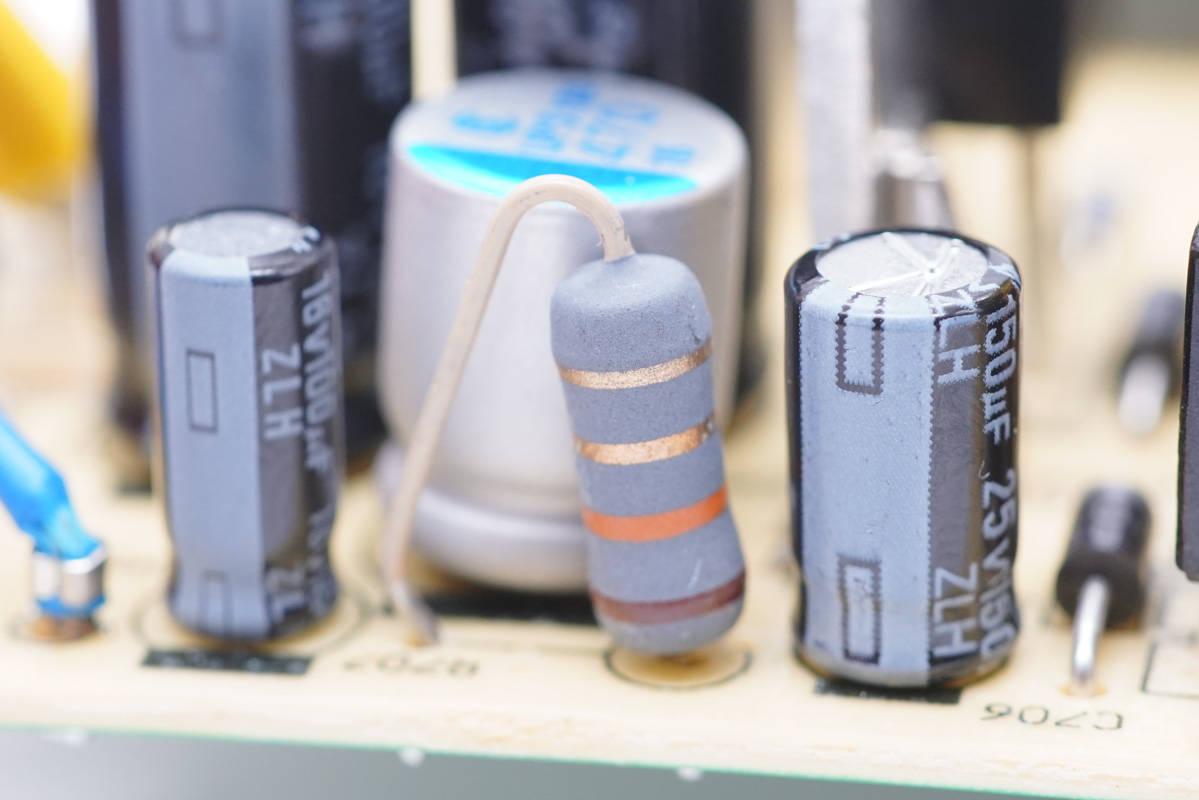

色环电阻特写。

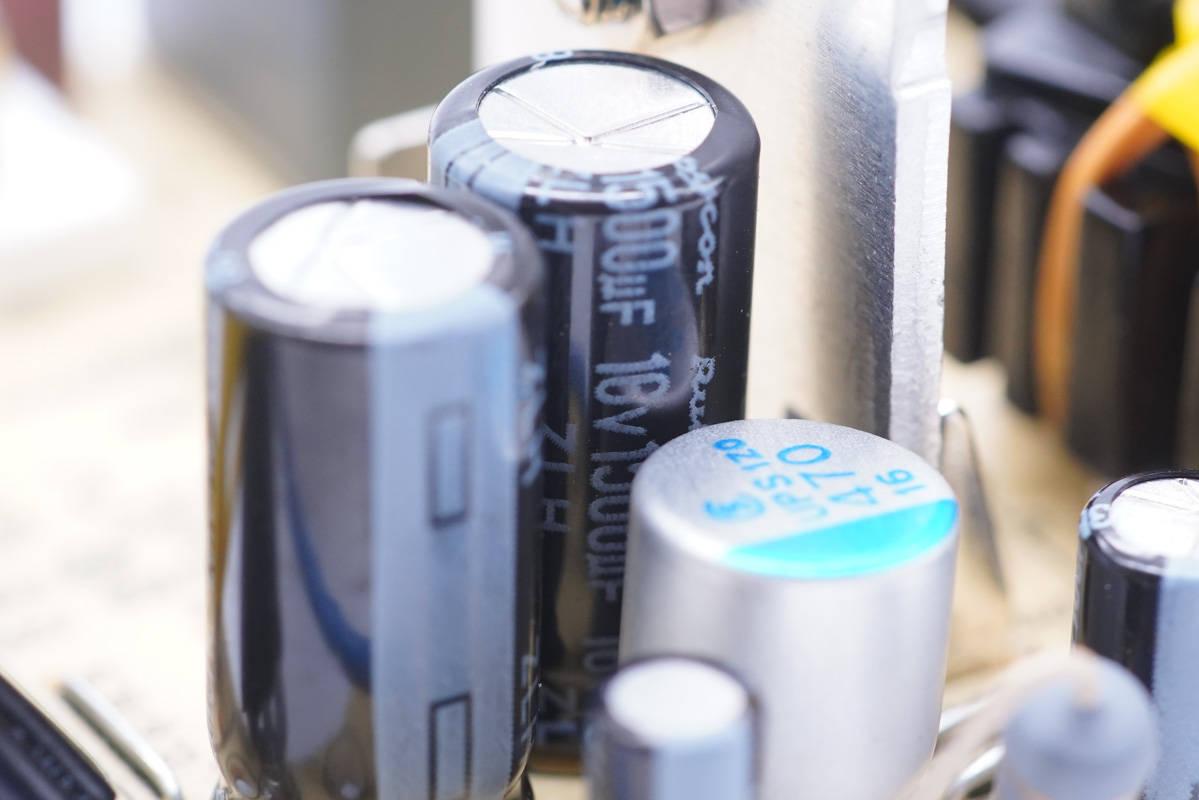

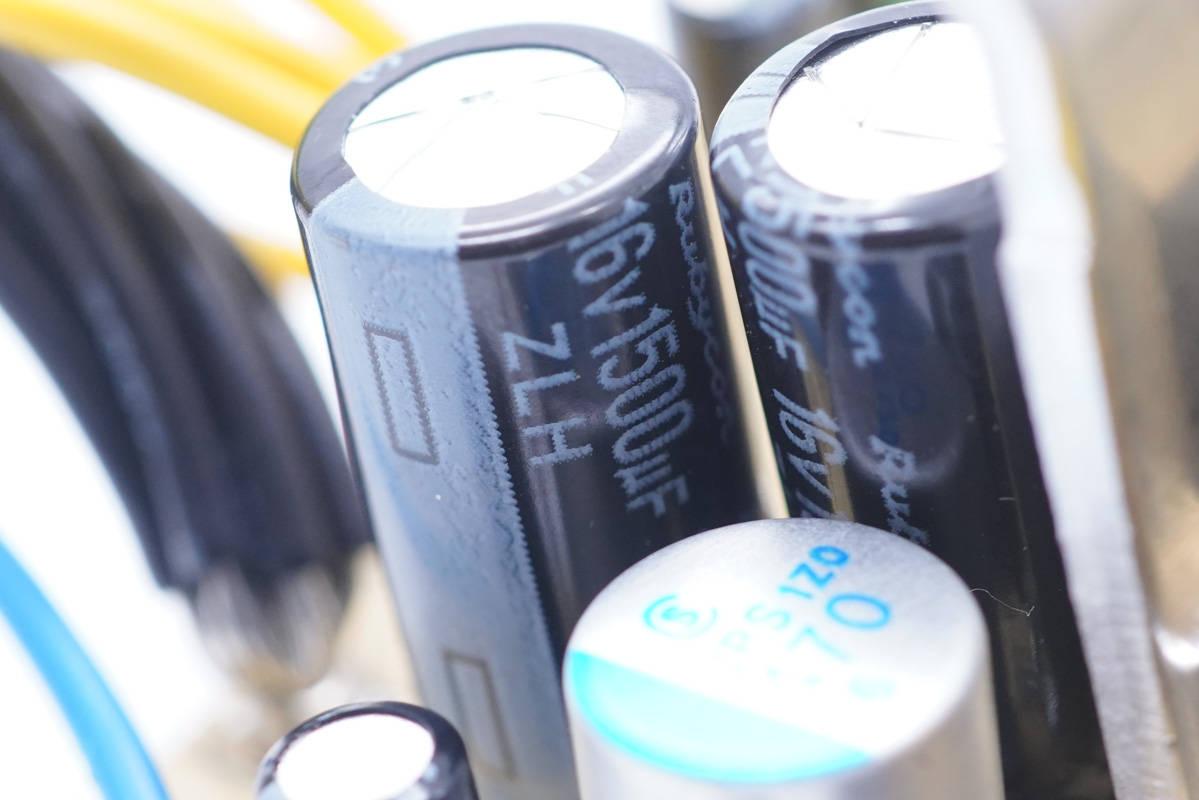

两颗大电解电容一样，来自红宝石，规格都是16V 1500μF。

另一颗特写，都是红宝石ZLH长寿命系列。

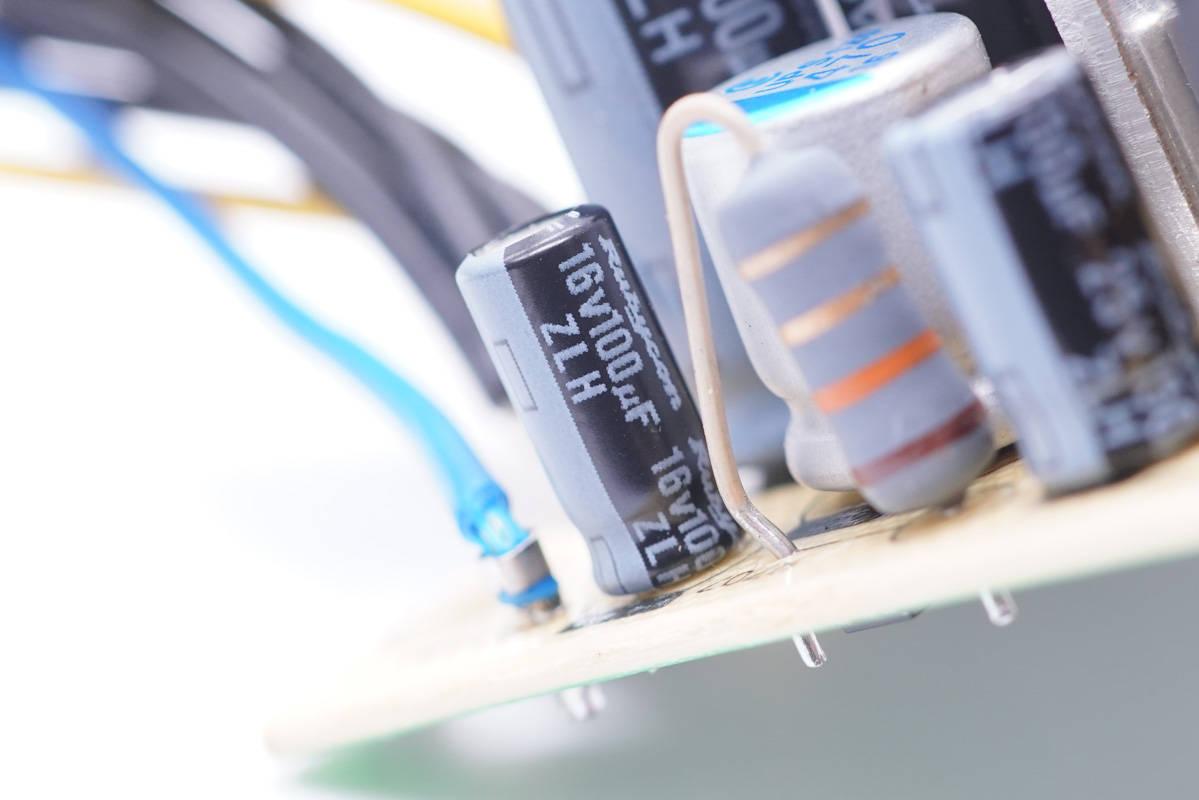

小电容特写，也是来自红宝石，规格为16V 100μF。

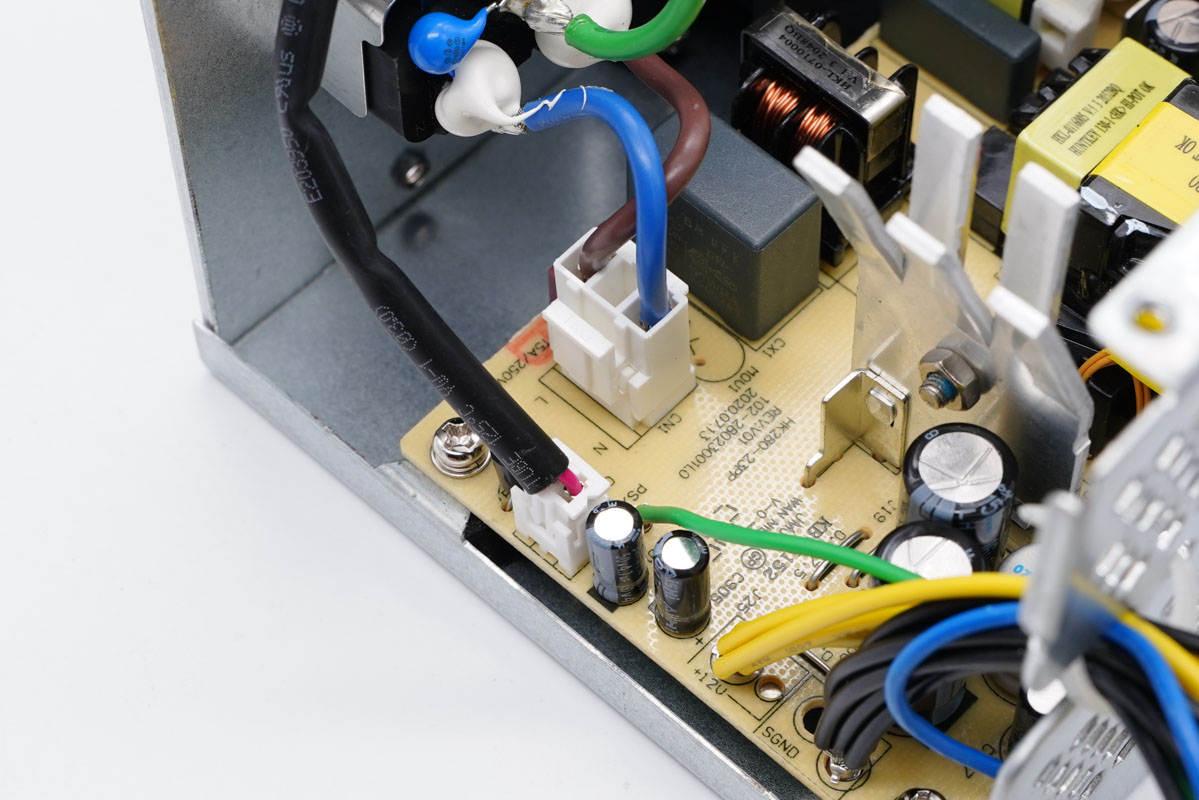

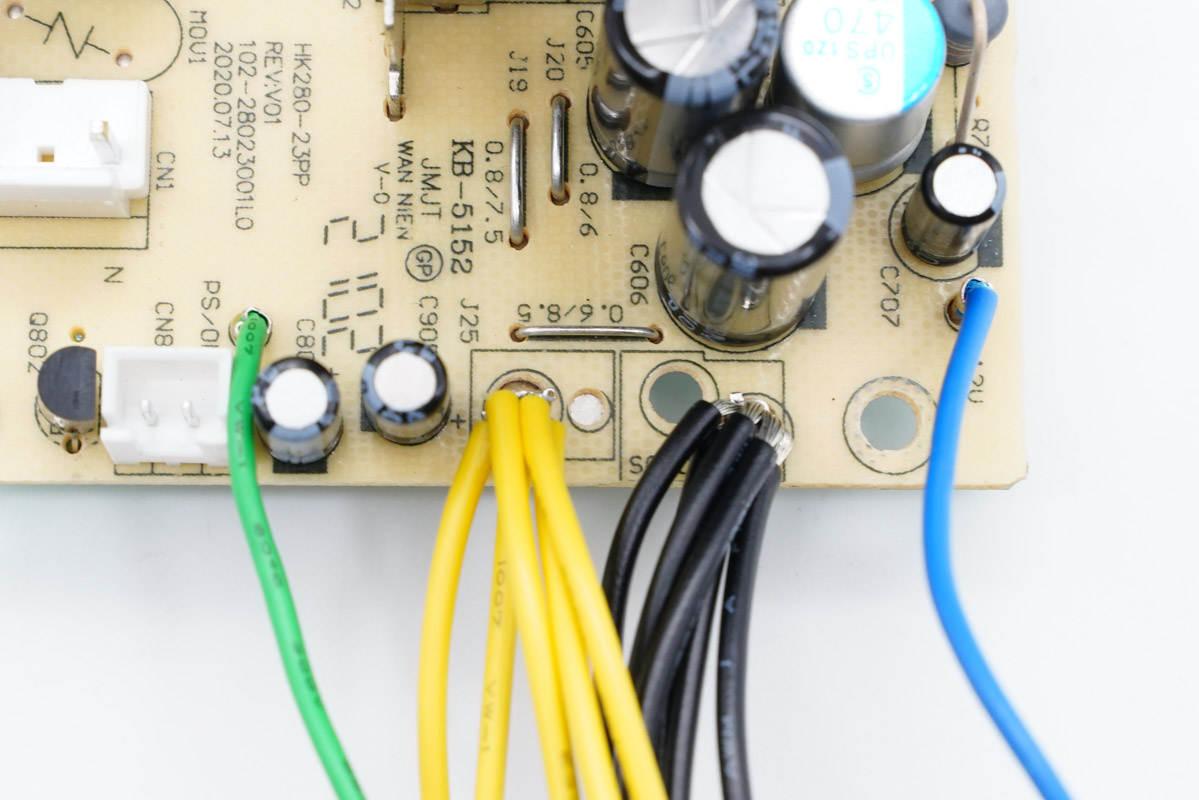

输出端特写，绿线为PS/ON，黄线为12V输出正极，黑线为负极，蓝线为负12V输出。

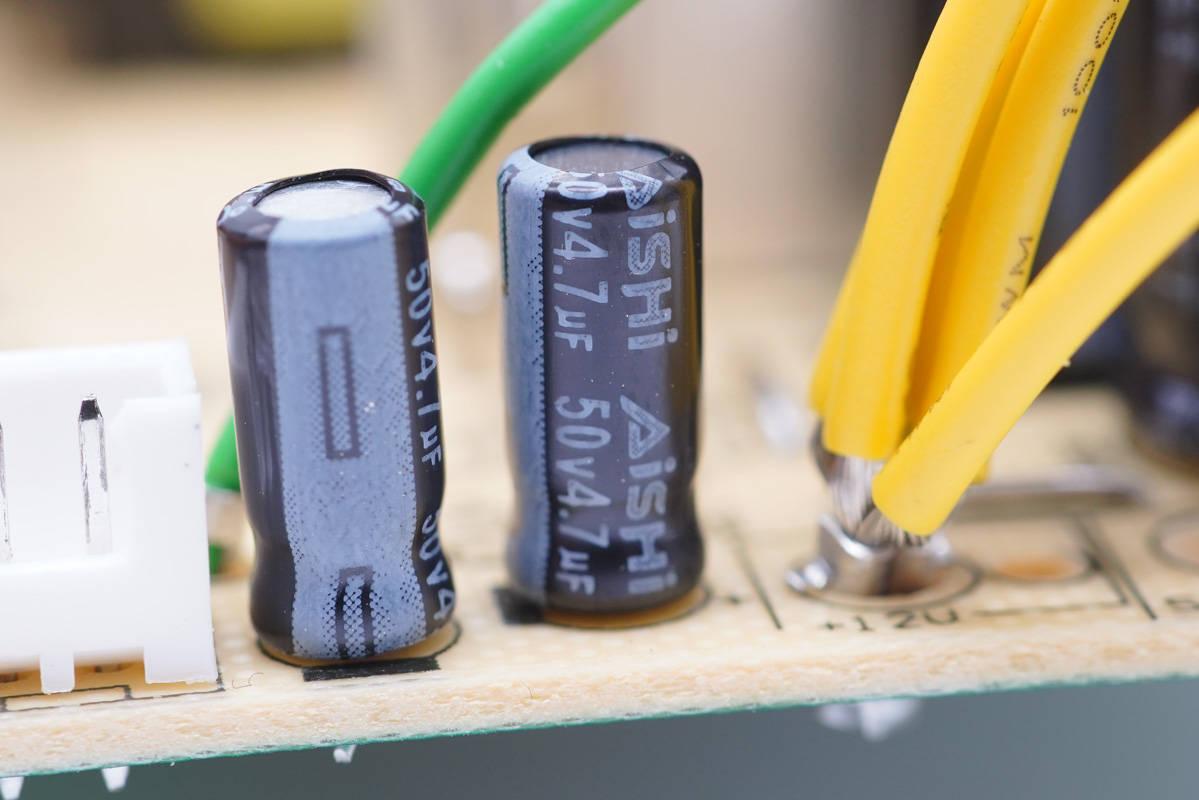

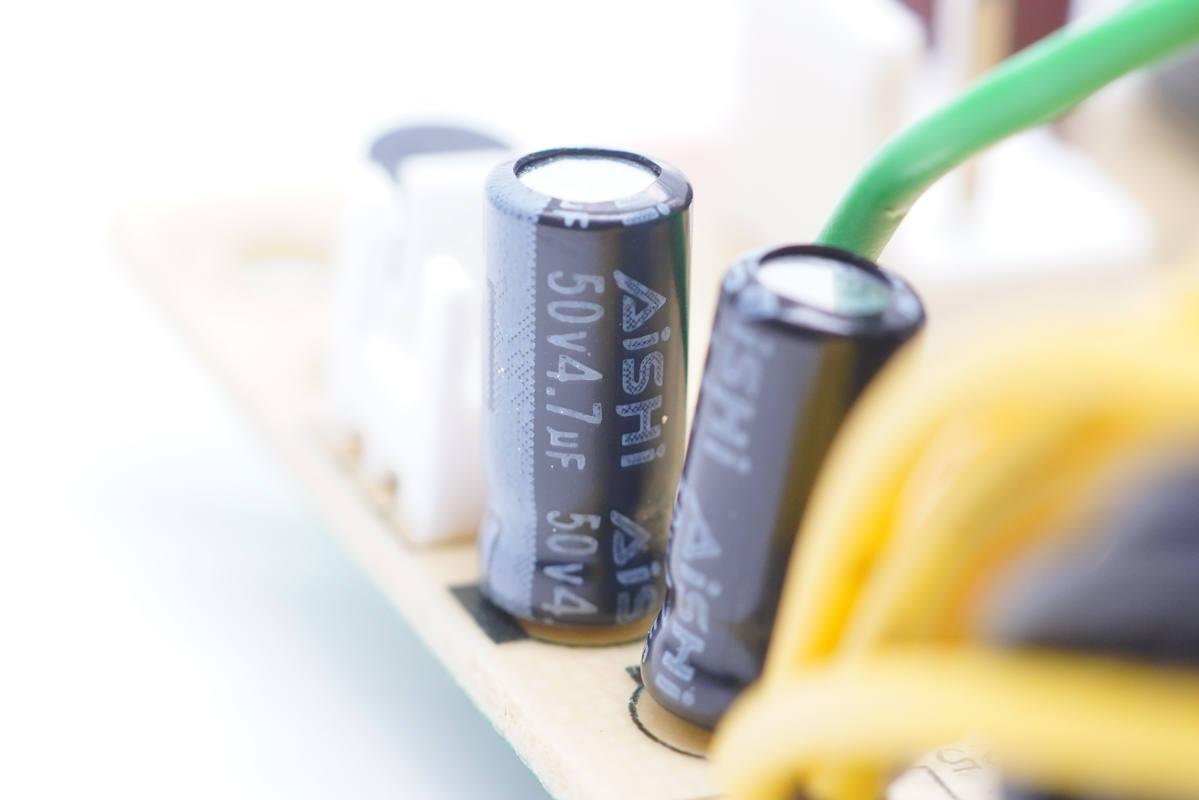

风扇插槽旁边是两颗小电容，这颗来自艾华，规格为50V 4.7μF。

另一颗也是来自艾华，规格一样。

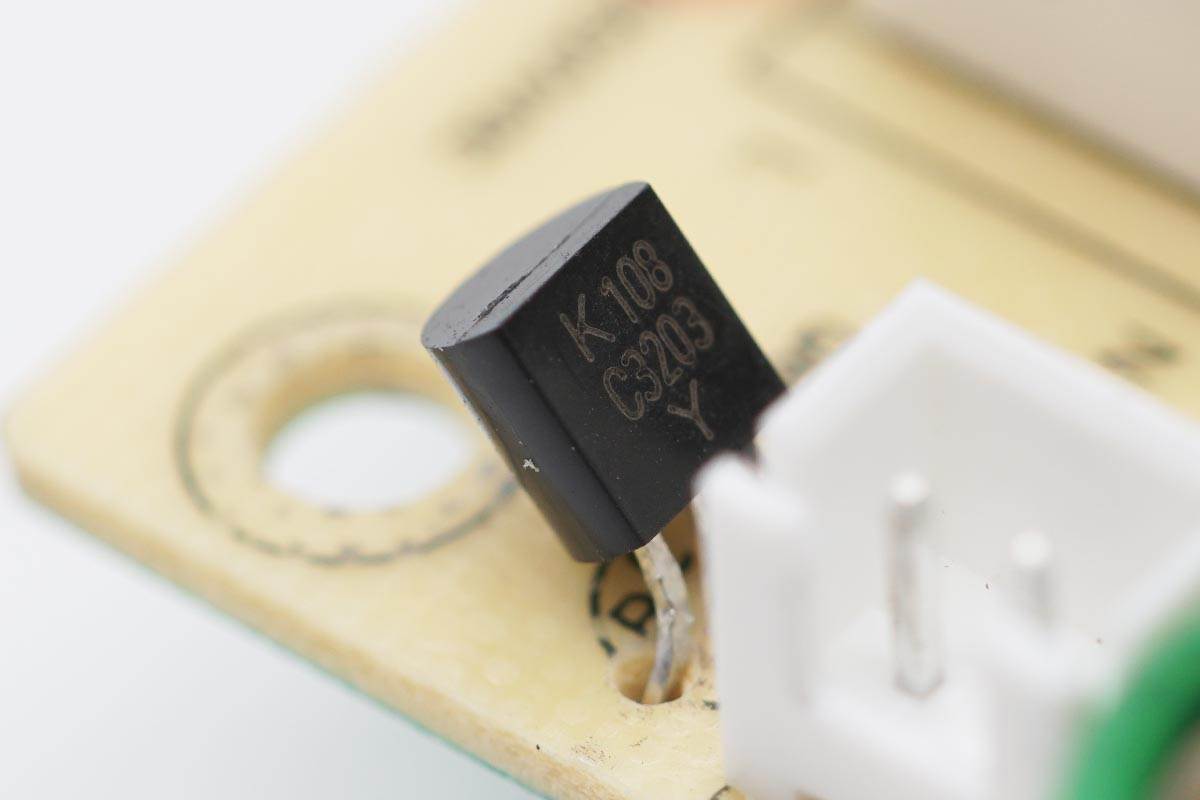

插槽另一侧是一颗三极管，用于调节风扇转速。

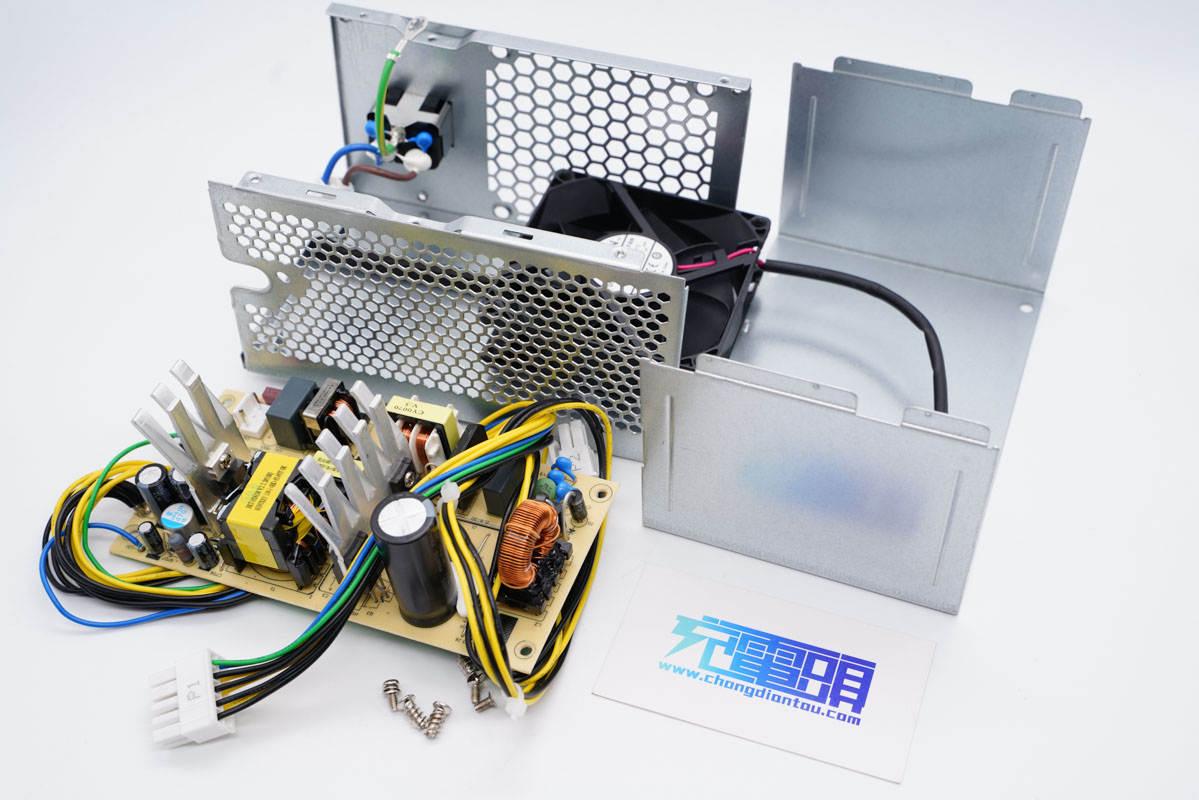

全部拆解完毕，来张全家福。

充电头网拆解总结

航嘉这款180W PC电源是行业通用的外壳设计，采用电镀金属外壳，前后端冲孔网状设计，保护散热两不误。外观传统但功能设计上却可以说非常的新颖，采用了PC电源最新规范ATX 12V only设计，即只有12V电压输出，去掉了传统的5V和3.3V转换电路，只设计有两组输出线缆为主板和CPU供电。随着该标准的提出，越来越多厂商相继跟进，PC电源市场或发生大改变。

拆开后发现，电源电路板上的元器件分布稀疏，也是为了更好的散热，内置风扇可以进一步提升电源的散热效果。通过观察发现，这款电源采用PFC+LLC架构，磁环电感为PFC升压电感。主控芯片采用恩智浦TEA1716T，开关管全部来自意法半导体，器件全部来自国际知名大厂。变压器和谐振电感均采用利兹线绕制，降低高频损耗。

LLC输出采用吉林华微肖特基整流管HBR2045整流输出，初级采用金山电解电容，输出采用红宝石长寿命电解与固态电容配合使用，保证滤波效果和使用寿命。
