欢迎收看2024年3月15日的手机SoC芯片排名与速查。

2023年有麒麟9000S、苹果A17 Pro、Google Tensor G3、骁龙8 Gen 3、天玑9300。而2024年3月有骁龙7+ Gen 3和骁龙8s Gen 3，预计10月就会有骁龙8 Gen 4（高通重回自研架构）和天玑9400（可能会再次增加超大核比例）。

SoC是手机最核心的部件，它也是大众口中的“处理器/芯片”。但SoC数目众多，容易看懵圈。

我们按天梯排序罗列2024年在售机型的SoC，按GeekBench 5/GeekBench 6的CPU多核性能排序，多核接近则取单核和GPU性能。以后遇到新SoC，对比架构和频率即可知道它们的大概排位。

CPU关键看架构、频率、大核数目。单看性能是X4>X3>X2≈X1> A720> A715>A78≈A710 > A77>A76>>A75>A73 >> A510/A510 refreshed>A55>A53）。对于A76以上架构，大核有缓存差异，同频也会有明显性能差异。

苹果A系列是性能核+能效核（P核+E核，等效于安卓的超大核+大核），能效核心都是安卓大核级别，无法和安卓阵营直接比较。

骁龙8 Gen 3、天玑9300都全面转向64位，不再原生支持32位App，但双方都有32位App转译方案。新机实际可以跑老旧的32位应用，但64位和32位App兼容性确实比前代差。

粗体标注的是“最近”的新品，同时放入一些大家熟悉的老朋友SoC，方便大家对比不同年代的机器。苹果M1/M2/M3系列等超纲的平板SoC暂不录入。

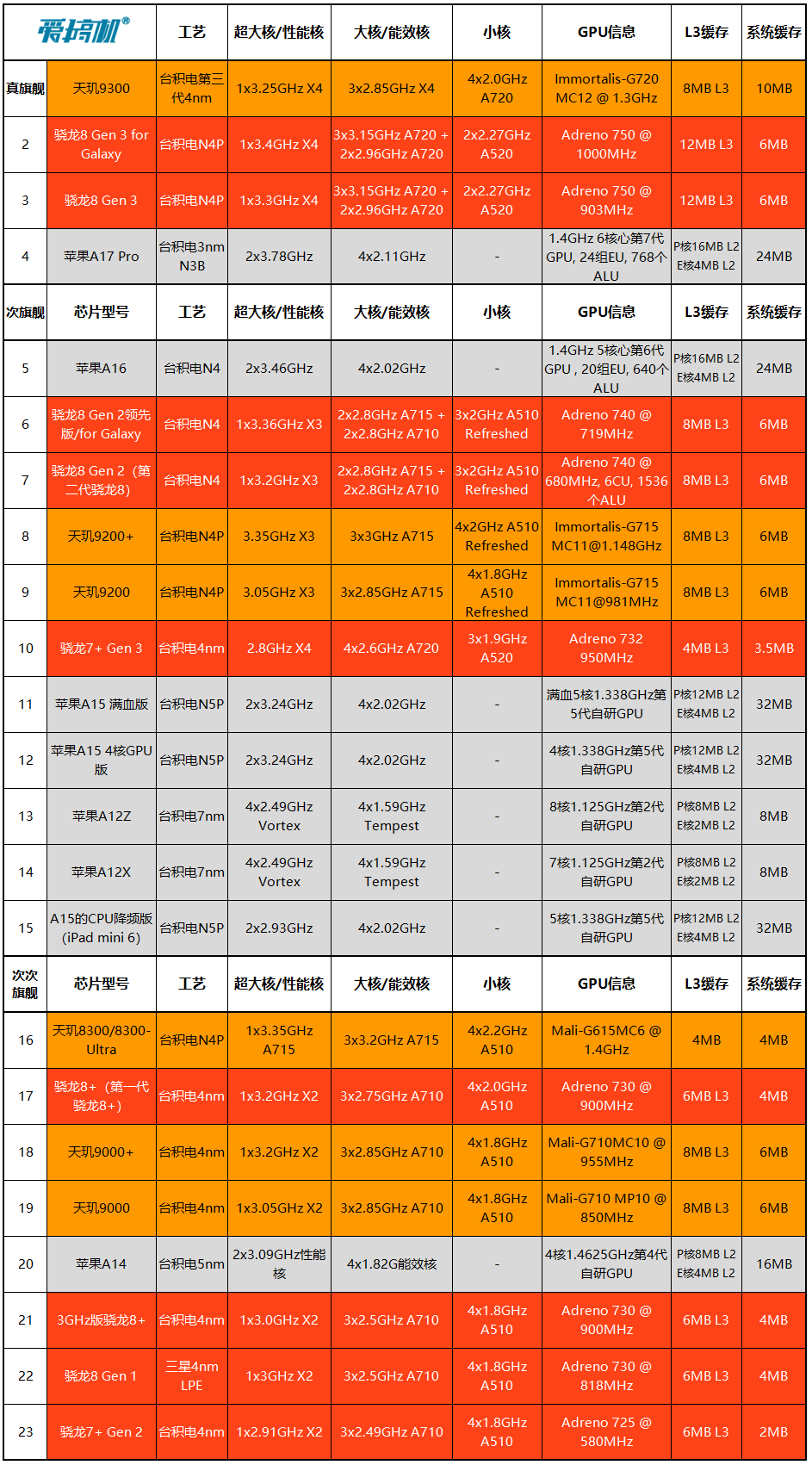

旗舰

天玑9300，台积电第三代4nm工艺，227亿晶体管，1颗3.25GHz的X4（64KB的L1缓存，1MB的L2缓存）+ 3x2.85GHz的X4（64KB的L1缓存，512KB的L2缓存） + 4颗2.0GHz的A720（32KB的L1缓存，256KB的L2缓存）（取消小核），8MB的L3缓存，10MB的系统缓存（天玑9200是8MBL3，6MB系统缓存）。GPU是Immortalis-G720 MC12 1.3GHz（当今移动平台最强SoC，真·发哥之光，CPU/GPU/能效三杀高通。23年11月6日发布，vivo X100/X100 Pro首发）

骁龙8 Gen 3 for Galaxy，X4超大核涨到3.4GHz，GPU涨到1000MHz（灰烬超频版，24年1月18日发布的三星S24系列独占）

骁龙8 Gen 3（第三代骁龙8），台积电N4P，1+5+2的CPU结构，1颗3.3GHz的X4 + 3颗3.15GHz的A720 + 2颗2.96GHz的A720 +2颗2.27GHz的A520（X4有2MB L2缓存，A720和A520是512KB），系统缓存6MB，L3从8MB涨到12MB。GPU是Adreno 750 903MHz（默频770MHz，核心规模增加20%，给多1组CU，1792ALUs，光追+网格着色）（单核有苹果A15水平，CPU多核是A17 Pro水平，GPU又提25%。本身不弱，只是这代的发哥太猛）。

苹果A17 Pro，首发台积电3nm，N3B，190亿晶体管。2x3.78GHz性能核+4x2.11G能效核，维持前代的性能核16MB L2+能效核4MB L2+系统缓存24MB。1.4GHz 6核心第7代GPU, 24组EU, 768个ALU。首发搭配的15 Pro/Pro Max都是8GB内存（架构提升微弱，3nm了个寂寞。CPU提升10%，单核封皇。GPU提20%，刚追上骁龙8 Gen 2。23年9月22日发布，见于iPhone 15 Pro/15 Pro Max）

次旗舰

苹果A16，台积电N4工艺，2x3.46GHz性能核+4x2.02G能效核。性能核16MB L2+能效核4MB L2+系统缓存24MB。GPU原地踏步，1.4GHz 5核心第6代GPU , 20组EU, 640个ALU。用上6400Mbps的LPDDR5内存（叫A15+更合适，就是换工艺x超频x降功耗。对比A15，CPU单核强8%，多核强12%，GPU牙膏都不挤，原神帧率也没提升。但无奈家底厚，依然同代第一。22年9月16日发布，见于iPhone 14 Pro/14 Pro Max）

骁龙8 Gen 2领先版/骁龙8 Gen 2 for Galaxy（高频版第二代骁龙8），超大核频率从3.2GHz提升到3.36GHz，GPU频率从680MHz提到719MHz。

骁龙8 Gen 2（第二代骁龙8），台积电N4工艺，1+2+2+3的CPU结构，3.2GHz的X3 + 2x2.8GHz的A715 + 2x2.8GHz的A710 + 3个2GHz A510 Refreshed，8MB的L3+6MB的SLC缓存。Adreno 740@680MHz，6CU，1536个ALU（日常中负载能效高于同级对手，靠2颗A710和3颗A510 Refreshed跑32位应用）

天玑9200+，台积电N4P工艺。3.35GHz X3 + 3x3GHz A715 + 4x2GHz A510 refreshed，Immortalis-G715 MC11@1.148GHz（暴力提频版，GPU理论峰值已经超过骁龙8 Gen 2，但CPU还差点）

天玑9200，台积电N4P工艺。3.05GHz X3 + 3x2.85GHz A715 + 4x1.8GHz A510 refreshed，Immortalis-G715 MC11@981MHz（频率相对保守，CPU提升微弱，小胜骁龙8+。GPU峰值也超越A16，弱于骁龙8 Gen 2。靠4颗A510 Refreshed支持32位，跑32位老APP会吃力点）

骁龙8s Gen 3(预测数据)，SM8635，台积电4nm，3.01GHz的X4+4x2.61GHz的A720+3x1.84GHz的A520，Adreno 735@9xx MHz

骁龙7+ Gen 3，SM7675，台积电4nm，2.8GHz的X4+4x2.6GHz的A720+3x1.9GHz的A520，Adreno 732 950MHz。4MB的L3+3.5MB的SLC缓存（24年3月新品。CPU峰值略弱于骁龙8G2，能效小胜8G2。GPU峰值和能效略强与骁龙8+，和骁龙8G2和天玑9200有段距离。一加Ace 3V首发，真我GT Neo6 SE为首批）

A15满血版，台积电N5P工艺，2x3.24GHz性能核+4x2.02G能效核，满血5核1.338GHz第5代自研GPU。P核12MB L2+E核4MB L2+极为夸张的32MB系统缓存。4266Mbps的LPDDR4x内存（2颗性能核128K的L1，12M的L2缓存，4颗能效核心也有64K的L1，4M的L2，翻倍的32MB系统缓存，发布会吹PC级确实不过分。见于iPhone 14/14 Plus/13 Pro/13 Pro Max）

A15的4核GPU版，台积电N5P工艺，2x3.24GHz性能核+4x2.02G能效核，4核1.338GHz第5代自研GPU（iPhone 13/13 mini/SE 3独占）

苹果A12Z（平板SoC），台积电7nm，4x2.49G的Vortex性能核+4x1.59G的Tempest能效核，8核1.125GHz第2代自研GPU。P核8MB L2+E核2MB L2+8MB系统缓存（2020年发布，GPU比A12X多一个核心，见于11英寸iPad Pro第二代、12.9英寸iPad Pro第四代，以及具有历史意义的Mac mini开发套件）

苹果A12X（平板SoC），台积电7nm，4x2.49G的Vortex性能核+4x1.59G的Tempest能效核，7核1.125GHz第2代自研GPU。P核8MB L2+E核2MB L2+8MB系统缓存（来自2018年的远古怪物，见于老寿星第一代11英寸iPad Pro、第三代12.9英寸iPad Pro）

A15的CPU降频版（iPad mini 6独占），台积电N5P工艺，2x2.93GHz性能核+4x2.02G能效核，5核1.338GHz第5代自研GPU

次次旗舰

天玑8300/8300-Ultra，台积电N4P工艺，CPU是1颗3.35GHz A715超大核+ 3颗3.2GHz A715大核+4颗2.2GHz A510小核，GPU是Mali-G615MC6 1.4GHz。支持LPDDR5x 8533Mbps内存+UFS 4.0闪存。大核512KB L2，每2核心共享128KB，共256KB。4MB的L3+4MB系统缓存（23年11月21日发布，Redmi K70E首发。频率疯狂，略强于骁龙7+ Gen 2的CPU单核性能，超过骁龙8+的CPU多核与GPU性能）

骁龙8+（即骁龙8+ Gen 1、第一代骁龙8+），台积电4nm工艺，3.2GHz X2+3x2.75GHz A710+2.0GHz A510，6MB的L3+4MB SLC缓存。Adreno 730@900MHz，4CU，1024个ALU（22年5月发布，高通雪耻之作，23年次旗舰标配）

天玑9000+，只是CPU超大核从3.05GHz超到3.2GHz，Mali-G710MC10超到955MHz。8MB的L3+6MB SLC缓存（对比天玑9000，实际提升极为有限）。

天玑9000，MT6983，台积电4nm，3.05G X2+3x2.85G A710+1.8G A510，Mali-G710 MP10@850MHz。8MB的L3+6MB SLC缓存（22年初唯一的真·旗舰芯，CPU和功耗控制吊打8 Gen 1，GPU稍弱。能耗比和峰值功耗双高）

苹果A14，台积电5nm，2x3.09GHz性能核+4x1.82G能效核，4核1.4625GHz第4代自研GPU。P核8MB L2+E核 4MB L2+16M系统缓存（比骁龙8 Gen 2还强的单核性能，略弱于天玑9000的多核性能，在2023年完全不虚）

3GHz版骁龙8+（即低频版骁龙8+ Gen 1/第一代骁龙8+），台积电4nm工艺，3.0GHz X2+3x2.5GHz A710+1.8GHz A510。6MB L3+4MB SLC缓存。Adreno 730@900MHz，4CU，1024个ALU（骁龙8 Gen 1的频率，台积电的工艺，骁龙8+的GPU。和下面的破芯片完全相同的频率，告诉大家台积电才是驯龙高手。传说中比满血版便宜很多， 在2023年的次旗舰中频繁出现）

骁龙8 Gen 1（即骁龙8 Gen 1、第一代骁龙8），可怜的三星4nm LPE工艺，3G X2+3x2.5G A710+1.8G A510，Adreno 730@818 MHz，4CU，1024个ALU。6MB L3+4MB SLC缓存（旗舰SoC之耻，别碰！！！CPU原地踏步，GPU性能暴涨50%。同样热，除游戏手机，根本没厂商敢让它全力跑，日常降频使用。靠3颗A710跑32为应用，老APP多的话，体验比888还遭）

骁龙7+ Gen 2（第二代骁龙7+），台积电4nm工艺，2.91GHz的X2+3个2.49GHz的A710+4个1.8GHz的A510，6MB L3，2MB SLC缓存，从4通道内存砍到双通道。GPU是Adreno 725@580MHz（让高通悔不当初的巨量牙膏。3GHz版骁龙8+的GPU降频版，就连同频能效都差不多，GPU频率极为甜点，上限不高，但功耗低一大截，游戏体验却没差多少。23年一季度发布，可以只有Redmi Note 12 Turbo和真我GT Neo5 SE两台手机搭载）

天玑8200/8200-Ultra，MT6896Z，台积电N4工艺，3.1GHz A78+3x3.0G A78+4x2G A55，Mali-G610 MC6@950MHz（工艺升级超频版，能效不如前代逆天，但还算环保。CPU单核性能小胜骁龙870，多核小胜降频版骁龙8+，GPU压骁龙888一头）（天玑8200-Ultra见于小米Civi 3、Redmi Note 12T Pro，主要是影像驱动不同）

天玑8100/8100-MAX，MT6895Z，台积电5nm，4x2.85G A78+4x2G A55，Mali-G610 MC6@850MHz（22年年度黑马SoC，骁龙888级的CPU多核和GPU，骁龙865级的功耗）

麒麟9000S，7nm级别的众所周知不能说工艺，1+3+4结构，混合源自服务器，有超线程的泰山V120架构，合共8核12线程。1颗2.62GHz泰山超大核+3颗2.15GHz泰山大核+4颗1.53GHz的A510，GPU是马良Maleoon 910 MP4@750MHz，有LPDDR4x-4266和LPDDR5-5500两种搭配（意义非凡的纪念碑式SoC。制程所限，频率和能效偏低，CPU多核极限峰值接近天玑8100/骁龙7+ Gen 2，GPU弱于天玑8200，日常CPU和GPU的性能/能效接近骁龙888。鸿蒙专属优化+空载功率低，实际流畅度和续航还OK）（23年8月29日，华为Mate 60 Pro突然开卖，而发布会一直到9月25日才开，“拿着新机看新机发布会”成就get√）

麒麟9000S降频版，1颗2.49GHz泰山超大核+3颗2.15GHz泰山大核+4颗1.53GHz的A510，GPU还是马良Maleoon 910（见于11月28日发布的华为MatePad Pro 11英寸2024）

麒麟8000（23年12月27日还性能不明，但肯定比麒麟9000S弱于不少，贪方便先放这里），CPU是1颗2.4GHz超大核+3颗2.2GHz大核+4颗1.84GHz小核，GPU是Mali-G610 GPU 864MHz（由nova 12/12 Pro在23年12月26日首发）

骁龙888/888+，同样可怜的三星5nm LPE，2.84G类X1+3x麒麟9000S2.42G类A78+1.8G类A55（888+是3GHz超大核），Adreno 660@840MHz（永久改变了安卓散热规模的里程碑式SoC，别碰就对了）

麒麟9000，台积电5nm，3.13G+3x2.54G的A77+4x2.05G的A55，Mali-G78 MP24@759MHz（单核略强于骁龙870，多核小胜骁龙888，GPU和888五五开。一代传奇，其在松山湖底的库存，曾是世界未解之谜）

麒麟9000E（GPU少两个核心，Mali-G78 MP22，NPU从2大1小变成1大1小。见于华为Mate 40、MatePad Pro 12.6等少部分机型）

苹果A13，台积电N7P，2x2.65GHz性能核+4x1.8G能效核，16M系统缓存，4核1.35GHz第3代自研GPU（单核性能要天玑9000才能追上，多核小胜骁龙870/天玑1200，GPU在天玑8100/骁龙870之上。发热猛、持续输出吃亏。见于iPhone 11系列、SE 2、第9代iPad和天煞的Studio Display显示器！）

天玑8000/8000-MAX，MT6895，台积电5nm，4x2.75G A78+4x2G A55，Mali-G610 MC6（天玑8100降频阉割版，更省电，综合赢不了骁龙870。GPU频率是天玑8100的83%，不支持2K屏）

骁龙865+/骁龙870，台积电N7P，3.1/3.2G类A77+3x2.42G类A77+4x1.8G类A55。Adreno 650@670MHz，3CU，768个ALU（都是骁龙865超频版）

骁龙865，台积电N7P，2.84G类A77+3x2.42G类A77+4x1.8G类A55。Adreno 650@587MHz，3CU，768个ALU（一代经典，无需多言）

Exynos 2200，三星4nm LPE，2.8G X2+3x2.52G A710+1.82G A510，来自AMD的3核心RDNA 2 Xclipse 920@1.3GHz（爆冷“击败”8 Gen 1成为22年年度拉胯冠军，韩版S22系列都不敢用，促成只有欧版受伤的世界。CPU原地踏步，AMD GPU只带来20%提升，GPU性能介乎于天玑9000和888之间）

Google Tensor G3，4nm工艺，极为特殊的9核心设计，1+4+4。1颗2.91GHz的X3+4颗2.37GHz的A715+4颗1.7GHz的A510，Mali-G715 MC10，LPDDR5x内存配UFS 3.1（性能和能效拉胯，还不如发哥和高通的次旗舰新品。CPU单核干不过Exynos 2200，能效刷新低，还不如自家G1、Exynos 2200和骁龙8 Gen 1。GPU也赢不了Exynos 2200，大概天玑9000级别。2023年10月4日发布，见于Google Pixel 8系列）

Exynos 2100，三星5nm LPE，2.91G X1+ 2.81G A78+2.2G A55，Mali G78 MP14@845MHz（没人记起的三星旗舰，见于韩版和欧版S21系列，跑分高，热辣辣，日用怂）

天玑8050/天玑1300/天玑1200（MT6893），台积电6nm，3G A78+3x2.6G的A78+4x2G的A55，Mali-G77 MC9@886MHz（两兄弟核心规格一模一样。联发科版本的骁龙870，但CPU单核和GPU略弱）（23年5月的改名马甲天玑8050见于vivo S17）

三星Exynos 1080，三星5nm LPE，2.8G+3x2.6G的A78+4x2G的A55，Mali G78 MP10（只有vivo X60/X70 Pro等少数机型在用，骁龙865级性能，但能效比低点）

Google Tensor G2，GS201/S5P9855，三星5nm，2x2.85GHz的X1+2x2.35G的A78+4x1.8G的A55，Mali-G710 MP7（CPU架构升级，但又不完全升级，提升有限。2022年10月6日发布，见于Pixel 7系列）

天玑8020/天玑1100，台积电6nm，4x2.6G的A78+4x2G的A55，Mali-G77 MC9@836MHz

迅鲲1300T（平板SoC），MT8797，台积电6nm，4x2.6G的A78+4x2G的A55，Mali-G77 MC9（实际上是天玑1100的无基带版衍生马甲。迅鲲是国内用的品牌，官网只有迅鲲1300T和900T两个，其是国外Kompanio旗下的平板和Chromebook芯片，还有Kompanio 1380/1200/828/820/528/520/500等多个型号，可理解为天玑和P系列的无基带版本）

Google Tensor，GS101/S5P9845，三星5nm LPE，2x2.8GHz的X1+2x2.25G的A76+4x1.8G的A55，Mali-G78 MP20@848MHz（双X1大核弹，三星工艺拉胯，导致多核成绩难看）

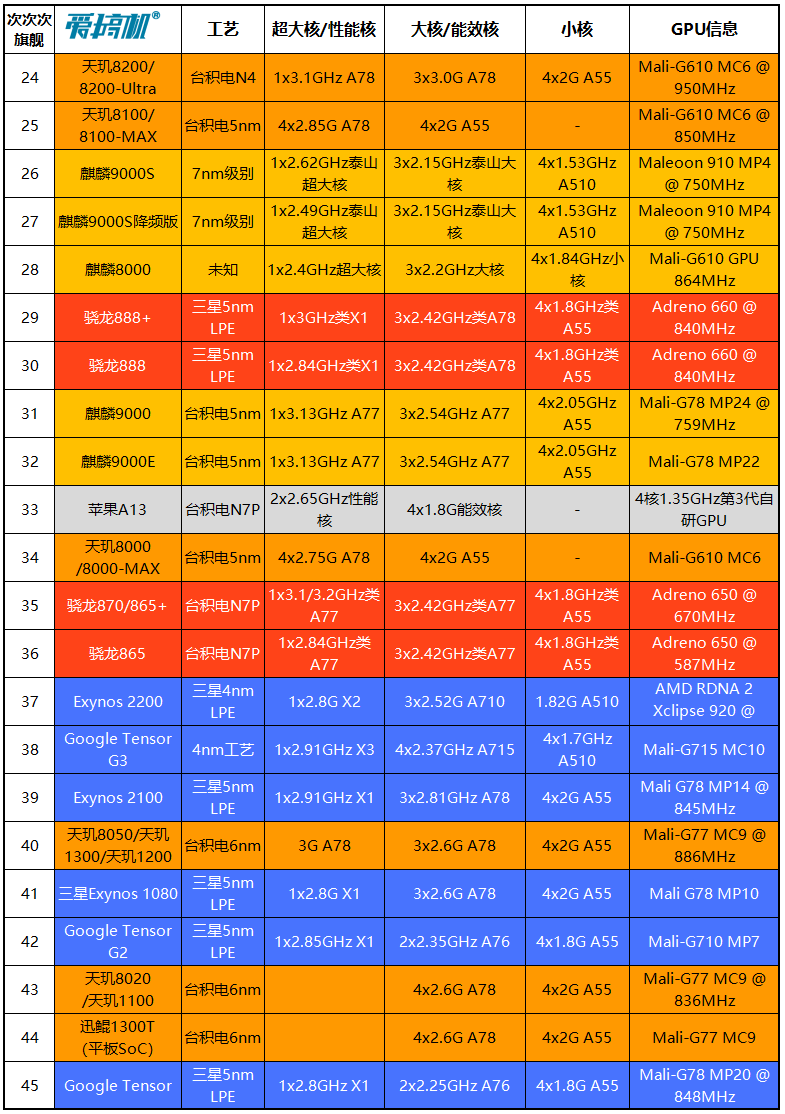

2022年手机SoC性能排名：55款芯片规格速查与天梯

SoC是大众口中的“处理器/芯片”，它是手机最核心的部件。对于大部分机型，选手机就是在选SoC。 但SoC数目众多，容易看懵圈。

为方便对比，按天梯排序罗列2022年在售机型的SoC规格，按CPU多核性能倒序，多核接近则取单核。因涉及产品众多，难免有疏漏，望不吝指正。

基础说明

SoC是System on Chip片上系统的缩写，包括CPU（影响运行速度）、GPU（影响游戏性能）、基带（影响网络）等核心部件。CPU先看架构（X2≈X1>A78>A77>A76>>A75>A73>>>A55/A53 ）、再看大核数目和频率。对于A76以上架构，超大核有缓存差异，同频也会有明显性能差异。苹果A系列是性能核+能效核（巨核+大核），能效核心都是安卓大核级别，无法和安卓阵营直接比较。粗体标注的是“最近”的新品，同时放入一些大家熟悉的老朋友SoC，方便大家对比不同年代的机器。

旗舰

A15满血版， 台积电N5P工艺，2x3.23GHz性能核+4x2.02G能效核，满血版5核GPU（当今移动SoC最高频率，2颗性能核128K的L1，12M的L2缓存，4颗能效核心也有64K的L1，4M的L2，翻倍的32MB系统缓存，吹PC级性能确实不过分。iPhone 13 Pro/13 Pro Max独占，可惜散热太抠，无法持续输出）A15的4核GPU版， 2x3.23GHz性能核+4x2.02G能效核，4核GPU（iPhone 13/13 mini/SE 3独占）A15的CPU降频版， 2x2.93 GHz性能核+4x2.02G能效核，5核GPU（iPad mini 6独占）台积电版骁龙8 Gen 1 （传闻产品，SM8475，可能22年5月出）天玑9000 ，MT6983，台积电4nm，3.05G X2+3x2.85G A710+1.8G A510，Mali-G710 MP10@850MHz（发哥之光，换Armv9指令集，CPU和功耗控制吊打8 Gen 1，GPU稍弱。能耗比和峰值功耗双高）A14，台积电5nm，2x3.09GHz性能核+4x1.82G能效核，16M系统缓存，4核自研GPU（安卓2年后都未必能赢的单核性能，仅次于A15和天玑9000的多核性能）骁龙8 Gen 1 ，三星4nm LPE，3G X2+3x2.5G A710+1.8G A510，Adreno 730@818 MHz（换Armv9指令集，CPU原地踏步，GPU暴涨50%左右。同样热，除游戏手机，根本没厂商敢让它全力跑，日常降频使用）

次旗舰

骁龙888/888+，三星5nm LPE，2.84G类X1+3x2.42G类A78+1.8G类A55（888+是3GHz超大核），Adreno 660@840MHz（永久改变了安卓散热规模的里程碑式SoC）天玑8100， MT6895，台积电5nm，4x2.85G A78+4x2G A55，Mali-G610 MC6@850MHz（年度黑马SoC，骁龙888级的CPU多核和GPU，骁龙865级的功耗）天玑8000（ 天玑8100降频版，更省电，截稿时未有量产机，综合可能赢不了870。大核只剩2.75G，GPU频率是天玑8100的83%，不支持2K屏）麒麟9000，台积电5nm，3.13G+3x2.54G的A77+4x2.05G的A55，Mali-G78 MP24@759MHz（arm公版史上绝无仅有的顶格规模GPU，单核略强于骁龙870，多核小胜骁龙888，GPU和888五五开。在松山湖有深不见底的库存）麒麟9000E（GPU少两个核心，Mali-G78 MP22，NPU从2大1小变成1大1小。见于华为Mate 40、MatePad Pro 12.6等少部分机型）；麒麟9000L ，1x3.13 GHz A77+2x2.54 GHz A77+3x2.05 GHz A55，Mali-G78 MP22（由Mate 40E Pro 5G首发，麒麟9000的核心屏蔽版，但有5G。罕见的6核心，单核比天玑1200/骁龙778G略强，多核稍弱于骁龙778G/天玑1100）骁龙865+/骁龙870，台积电N7P，3.1/3.2G类A77+3x2.42G的类A77+4x1.8G类A55，Adreno 650@670MHz（都是骁龙865超频版）骁龙865，台积电N7P，2.84G类A77+3x2.42G类A77+4x1.8G类A55，Adreno 650@587MHz（好消息：865还能再战；坏消息：865还能再战） 苹果A13，台积电N7P，2x2.65GHz性能核+4x1.8G能效核，16M系统缓存，4核自研GPU（单核性能要天玑9000才能追上，多核小胜骁龙870/天玑1200，GPU在天玑8100/骁龙870之上。发热猛、持续输出吃亏。见于iPhone 11系列、SE 2、第9代iPad和天煞的Studio Display显示器！）Exynos 2200 ，三星4nm LPE，2.8G X2+3x2.52G A710+1.82G A510，来自AMD的3核心RDNA 2 Xclipse 920@1.3GHz（爆冷“击败”8 Gen 1成为年度拉胯冠军 ，韩版S22系列都不敢用，促成只有韩版受伤的世界。CPU原地踏步，AMD GPU只带来20%提升，性能介乎于天玑9000和888之间）Exynos 2100，三星5nm LPE，2.91G X1+ 2.81G A78+2.2G A55，Mali G78 MP14@845MHz（没人记起的三星旗舰，见于韩版和欧版S21系列，跑分高，日用怂，也是热辣辣）天玑1200，MT6893，台积电6nm，3G A78+3x2.6G的A78+4x2G的A55，Mali-G77 MC9@886MHz（联发科版本的骁龙870，但CPU单核和GPU略弱）三星Exynos 1080，三星5nm LPE，2.8G+3x2.6G的A78+4x2G的A55，Mali G78 MP10（只有vivo X60/X70 Pro等少数机型在用，骁龙865级性能，但能效比低点）天玑1100，MT6891，台积电6nm，4x2.6G的A78+4x2G的A55，GPU还是Mali-G77 MC9@836 MHz（2022年基本退市）

中产线（满血90Hz/残血120Hz）

麒麟990系列：麒麟990 5G，台积电7nm+（略强于N7P），2x2.86G+2x2.36G的A76+4x1.95G的A55，Mali-G76 MP16（单核略强于天玑1000+，多核和早期骁龙865接近，GPU和855+接近。见于Mate 30/P40系列、荣耀V30系列等）麒麟990E 5G，台积电7nm+，2x2.86G+2x2.36G的A76+4x1.95G的A55，Mali-G76 MP14（少两个GPU核心的990 5G。见于Mate 30E Pro、Mate 40E等机器）麒麟990 4G，台积电7nm，2x2.86G+2x2.09G的A76+4x1.86G的A55，Mali-G76 MP16（去掉5G基带，中核和小核频率更低，只能和天玑1000+五五开）苹果A12，台积电7nm，2x2.49GHz性能核+4x1.59G能效核，8M系统缓存，4核自研GPU（苹果2018年产品，见于iPhone XR/XS/XS Max等机型。骁龙855级的多核，GPU比天玑1200/骁龙865都强）；天玑1000+，MT6889Z/CZA，台积电7nm，4x2.6G的A77+4x2G的A55，Mali-G77 MC9@836MHz（2021年初基本退市）骁龙780G，三星5nm LPE，2.4G+3x2.2G的类A78+4*1.9G类A55，Adreno 642（只在小米11青春版等极少数机型上露面，比778G更强的GPU和FastConnect 6900，但没啥影响。单核比天玑1000+猛，但多核和GPU稍弱）骁龙778G/778G+ ，改用台积电6nm，2.4G+3x2.2G的类A78+4*1.9G类A55（778G+超大核2.5G），Adreno 642L（高通中端良心，优秀能耗比，续航的保证）骁龙855/855+，台积电7nm，2.96G+3x2.42G类A76+4x1.8G类A55，Adreno 640@675MHz（855超大核是2.84G，GPU 585MHz ）（2019年旗舰标配，CPU多核略弱于骁龙778G，但GPU秒杀之）苹果A11，台积电10nm，2x2.39GHz性能核+4x1.19G能效核，4M系统缓存，首个自研3核GPU（由2017年的iPhone 8/8 Plus/X搭载。A11：emm？我为什么2022年还在服役？骁龙865级的单核，多核略强于骁龙845，GPU和骁龙845五五开）麒麟985，台积电7nm，2.58G+3x2.4G的A76+1.8G的A55，Mali-G77 MP8@700MHz（麒麟980的中核提频+核心逻辑修改版，见于荣耀30、nova7/8系列等机型，出货量巨大）。麒麟980，台积电7nm，2x2.6G+2x1.92G的A76+1.8G的A55，Mali-G76 MP10@720MHz（2018年底发布，见于Mate20/P30/荣耀20/荣耀V20等机型，保有量依然巨大。单核在骁龙768G之上，多核稍弱于天玑820，GPU小胜骁龙845）天玑820，MT6875，台积电7nm，4×2.6G的A76+4×2G的A55，Mali-G57 MC5@902MHz（天玑8100/8000真正的前辈，曾经的中端最强，只在Redmi 10X、vivo S7t等少量机器上出现，存世量不多。多核性能在麒麟980和苹果A11之上，但CPU单核和GPU明显弱于骁龙845和麒麟980）天玑920/天玑900 ，MT6877T/MT6877，台积电6nm，2x2.5G A78+6x2G A55，Mali-G68MC4@950MHz（天玑900是2.4G大核和900MHz的GPU）（多见于线下中端机型，性能基本够用。天玑920/900间差距不大，略弱于天玑1000+的单核，多核性能大约是骁龙778G的7成出头，GPU大约是778G的6到7成性能）

小康线（日用基本流畅，5G起跑线）

华为海思7nm的良心中端系列，全系台积电7nm：麒麟820 5G，2.36G+3x2.22G的A76+4x1.84G的A55，Mali-G57 MP6（良心产品，强于骁龙768G，弱于天玑820，已是接近中产线的产品），麒麟820E 5G，4x2.22G的A76+4x1.84G的A55（取消了超大核设定），Mali-G57 MP6；麒麟810，2x2.27G的A76+6x1.9G的A55，Mali-G52 MP6@820MHz（天玑700级，以前出货量巨大）；骁龙845，三星10nm，4*2.8G类A75+4x1.8G类A55，Adreno 630 710 MHz（大量2018年的百元“洋垃圾”的心脏。单核连下面的联发科G90都打不过，多核略强于骁龙768G。但GPU吊打该线所有产品，G90的2倍有余、骁龙765G的2倍）骁龙750G，三星8nm，2x2.2G类A77+6x1.8G类A55，Adreno 619（有A77架构，单核略弱于768G，多核比765G/768G都强，但GPU连765G都赢不了）天玑800，台积电7nm，4×2G的A76+4×2G的A55，Mali-G57 MC4@650MHz（天玑820的非超频版，难得4颗大核，可惜频率太低，多核比骁龙750G都强，但天玑700级的单核性能拖了后腿）骁龙768G/765G，三星7nm LPP，2.8G+2.4G的类A76+6x1.8G类A55，Adreno 620（765G大核是2.4+2.3G，768G有中端/小康线最强的单核性能。曾经的中端标配，现线下存世量极大）天玑800U，台积电7nm，2×2.4G的A76+6×2G的A55，Mali-G57 MC3@950MHz（发哥版的765G）骁龙695 ，虽然序号和690只差一点点，但台积电6nm+A78，2x2.2G类A78+6x1.7G类A55，Adreno 619骁龙732G/730G/720G三兄弟，三星8nm LPP，2x类A76+6x1.8G类A55，三兄弟大核分别是2.3/2.2/2.3GHz，GPU都是Adreno 618，但前两者支持2K屏（保有量不多）骁龙690 ，三星8nm LPP，2x2G类A77+6x1.7G类A55，Adreno 619L骁龙480/480+ ，三星8nm LPP，2x2G类A76+6x1.8G类A55（680+的大核是2.2G），Adreno 619（高通5G入门产品，精准对标天玑700/720。在22年3月才大规模出现，iQOO U5x、海外OPPO K10等搭载）天玑700，台积电7nm，2×2.2G的A76+6×2GHz的A55，GPU从Mali-G57 MC3阉成MC2@950HMz（CPU性能比天玑720还强，Surprise！对少玩游戏的用户来说，这波不亏）天玑720，台积电7nm，2×2G的A76+6×2GHz的A55，Mali-G57 MC3@850MHz（蓝绿厂很爱用，线下满街都是）紫光展锐唐古拉T740，原T7510。12nm，4x2G的A75+4x1.8G的A53，PowerVR GM 9444@800MHz（卖点是有5G基带，海信和运营商定制机用得较多）

温饱线（百元级别，微信基本流畅）

联发科G95 /G90T/G90/G96 ，台积电12nm FFC，2x2.05G A76+6x2G A55，Mali-G76MC4，频率分别是900、800、720MHz。最特殊的G96是2021年三季度的产品，GPU改成Mali-G57MC2@950MHz（常见于线下入门机，“此处水很深”系列，厚颜无耻称为游戏芯。CPU和GPU大概是天玑900的7到8成性能。骁龙835，三星10nm，4x2.4G类A73+4x1.9G类A53，Adreno 540@710/670MHz（2017年旗舰标配，能效比奇高，小米6“钉子户”的骄傲。CPU单核只有G95系列的7成，多核是G95的8成，但GPU能反杀N年后的骁龙765G，比G90强约3成）骁龙680 ，台积电6nm，4x2.4G类A73+4x1.9G类A53，Adreno 610（2021年底新品，CPU简直就是骁龙835的6nm重置版，极为省电）麒麟970，台积电10nm，4x2.36G的A73+4x1.84G的A53，Mali-G72 MP12@746MHz（麒麟960的GPU增强版，首颗带NPU的SoC，整体和骁龙835同级别。见于2017、18年的Mate10/P20/荣耀10/荣耀V10）麒麟960，台积电16nm，4x2.36G的A73+4x1.84G的A53，Mali-G71 MP8@1.037GHz（见于2016-17年的Mate9/P10/荣耀9/荣耀V9）麒麟710/710F/710A，前两者是12nm，4x2.2G的A73+4x1.7G的A53。而710A是14nm，大核频率只剩2G。GPU都是Mali-G51 MP4@1000MHz（至今还在售，简直夸张）骁龙662/665，11nm LPP，4x2G类A73+4x1.8G类A53，Adreno 610（662/665是相机和基带差别，单核羸弱，但好歹是4颗大核，Redmi Note 9 4G等少数机型在售）联发科G88 /G85/G80，台积电12nm FFC，2x2G的A75+6x1.8G的A55。Mali-G52 MC2，G88/G85是1GHz，G80是950MHz（纯粹GPU小超频+相机支持变化，水也很深。799元的Redmi 9以及海量线下机型使用）紫光展锐虎贲T618/T610，12nm，2x2G A75+6x2G A55，G52MP2@850MHz（T610大小和都是1.8G，GPU 614.4MHz。依然有大量运营商定制的线下机采用）

生存线（能开微信的级别）

骁龙820/821，三星14nm LPP工艺，2x1.8G到2.34G大核+2x1.36G到2.2G小核，Adreno 530@510MHz到653MHz（满血骁龙821的单核能和联发科G80“掰手腕”。GPU性能是联发科G80家族的2倍有余，但CPU是2+2结构，只有G80的6成性能。刚发布的时候就有点卡了，害，更何况现在）联发科G35/G37 ，12nm FFC，4x2.3G+4x1.8G的A53（联发科G37是2021年底的新品，你敢信？ ）联发科G25，12nm FFC，4x2G+4x1.5G的A53（代表作是599元的Redmi 9A和649元的Redmi 10A）骁龙439，台积电12nm，4x1.95G+4x1.45G的A53（只能满足“能用”的要求，一些奇奇怪怪的线下和海外机型上用得较多）
