中国芯再升级！盛科发布5G承载和边缘计算应用的第六代交换芯片TsingMa

9月26日，中国电子旗下盛科网络（苏州）有限公司正式发布面向5G承载和边缘计算应用的第六代核心交换芯片TsingMa（CTC7132） ，在此之前，盛科已经成功研发从40Gbps到1.2Tbps的五代高性能以太网交换核心芯片。

5G和边缘计算提出了低时延、高能效和高安全的刚性要求，TsingMa芯片以其为目标，历经三年打造引领性交换芯片。 TsingMa交换芯片提供440G带宽，支持多端口多速率应用，集成ARM双核A53处理器，提供从100M到100G的全速率端口能力。单芯片支持48x1G/48x2.5G/24x5G下行，上行支持10G/40G/25G/50G/100G，并可以使用40G/50G/100G等任意速率进行堆叠。

TsingMa芯片自推出样片以来，受到了业界的广泛认可，先后获得了“2018-2019年度5G承载优秀芯片奖”，在MWC2019 · 上海获得人民邮电报“5G边缘计算芯片产品创新奖”。 全球知名设备厂商、运营商、云计算服务提供商、安全厂商先后采用该芯片推出相关原型设备。

接下来再带你们

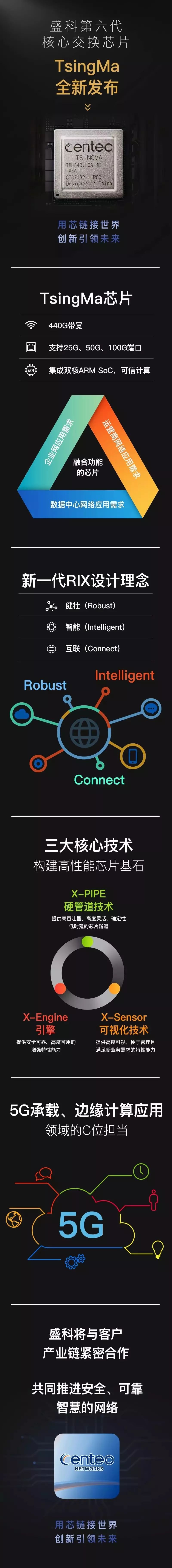

一图了解该芯片

培训信息

也可以直接点击网址访问

http://gk.chinaaet.com

非隔离电源芯片学习和总结

非隔离电源芯片生产电源产品跟隔离电源芯片生产电源比，非隔离电源芯片生产电源用的元器件比隔离电源芯片生产电源元器少，相对说非隔离电源芯片生产电源成本要低的，安全性要差。但是非隔离电源芯片生产电源产品很多，特别是非隔离电源芯片生产LED电源产品。

非隔离电源IC，适用于典型的T8、T5日光灯管方案。非隔离电源芯片内部集成高压功率开关管，采用BUCK拓扑结构，无需任何的补偿元件，恒流精度小于±3%；采用高压的自启动及供电专利技术，IC内部自供电，不需要外界辅助供电；另外，非隔离电源芯片的系统效率可达90%以上，具有LED负载开、短路保护等多重保护，可靠性高；而且系统BOM性价比高，是5W到18W以内LED灯具的最佳选择。非隔离电源芯片采用专利的恒流控制技术，通过电流采样端CS限制功率开关管的峰值电流，控制功率开关管的关闭；通过FB端口检测电感的电流过零点，控制开关管的开启，从而确定了流过电感的高低峰值电流值，实现了输出恒流。通过DRAIN端口经内部JFET对VDD电容充电，利用IC内部的稳压电路实现稳压供电。非隔离的电源芯片在180-264Vac输入电压范围内，电源系统的恒流精度为±1.5%；系统平均转换效率大于90%，不同的输入电压和输出负载下的测试数据都满足产品要求。

非隔离电源芯片采用极简的方案，用于80-260V输入，非隔离输出最大4W，可用于BUCK,,BUCK-BOOST模式，常用于小家电电源及工业控制电源，满足六级能效，可通过EFT/雷击/浪涌等测试，可过3C/UL/CE等认证,电路简单，BOM成本低，电源体积小，损耗少，无噪音，发热低。自带过热、过载、欠压、短路等保护功能。如下是非隔离电源芯片在家用电器电源上应用。

220V转5V降压电路： 如图1所示的电路为一个典型的输出为5 V/500 mA的非隔离电源。它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。电源系统带有各种保护，包括过热保护（OTP）、VCC 欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。电路特点：无噪音,发热低。 220V转5V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。压敏电阻RV1用于防雷保护，提高系统可靠性。功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。

220V转12V降压电路： 如图1所示的电路为一个典型的输出为12 V/500 mA的非隔离电源。它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。电源系统带有各种保护，包括过热保护（OTP）、VCC 欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。电路特点：无噪音,发热低。 220V转12V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。压敏电阻RV1用于防雷保护，提高系统可靠性。功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。

220V转24V降压电路： 如图1所示的电路为一个典型的输出为24 V/500 mA的非隔离电源。它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。电源系统带有各种保护，包括过热保护（OTP）、VCC 欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。电路特点：无噪音,发热低。 220V转24V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。压敏电阻RV1用于防雷保护，提高系统可靠性。功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。

因非隔离电源电路涉及到高电压，为了人身与设备安全，在电路调试过程中请使用交流隔离电源来供电（实际电器产品中采用外壳双重绝缘来保护）。非隔离电源芯片设计电源会少变压器，光耦PC817,集成电路TL431,元器件省了，电源成本降下了，安全性差了一些。非隔离电源芯片应用广，LED电源，家用电器电源，等等都应用。
