RS触发器介绍

定义

在触发信号作用下，基本rs触发器可以从一种稳态转换成另外一种稳态。当触发信号消失时，切仍能保持触发后的状态不变。

能储存一位二进制信息的双稳态单元电路称为触发器。触发器是时序逻辑电路中的基本单元，突出特点是具有记忆性。

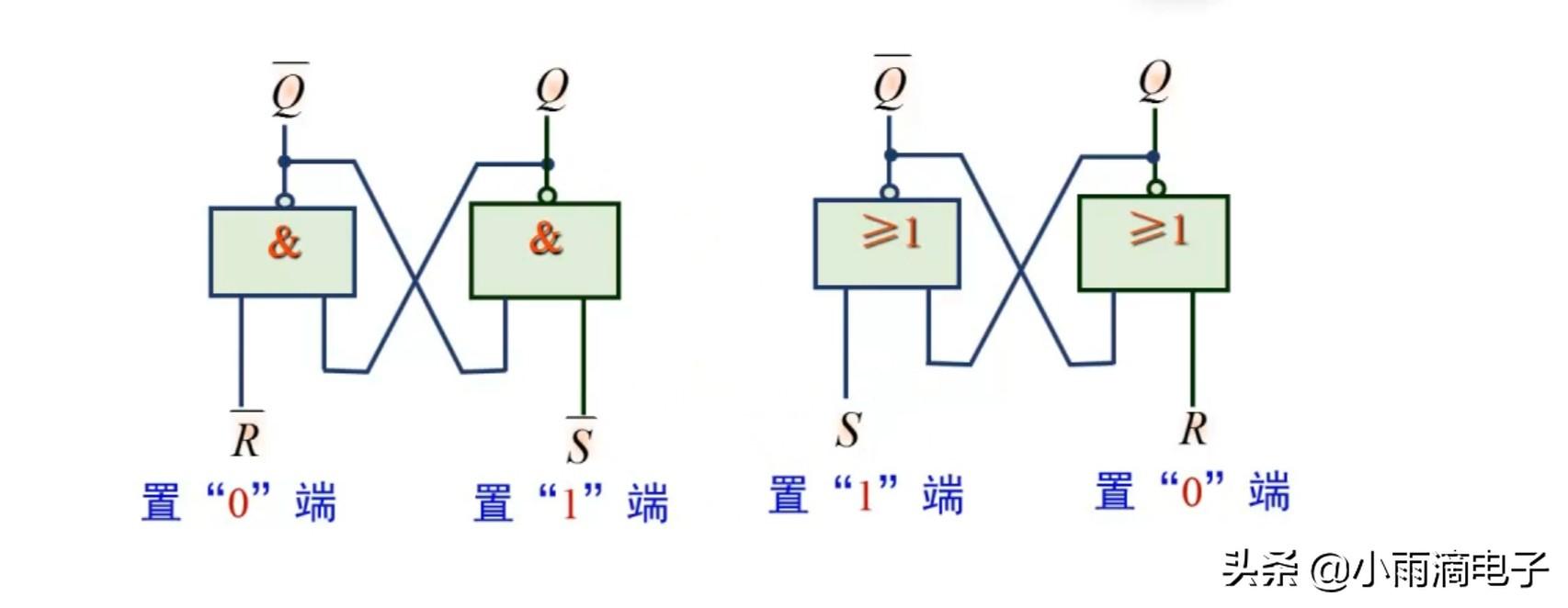

组成

由两个风格，一个是与非门组成，置零有效。一个是或非门组成，置一有效。

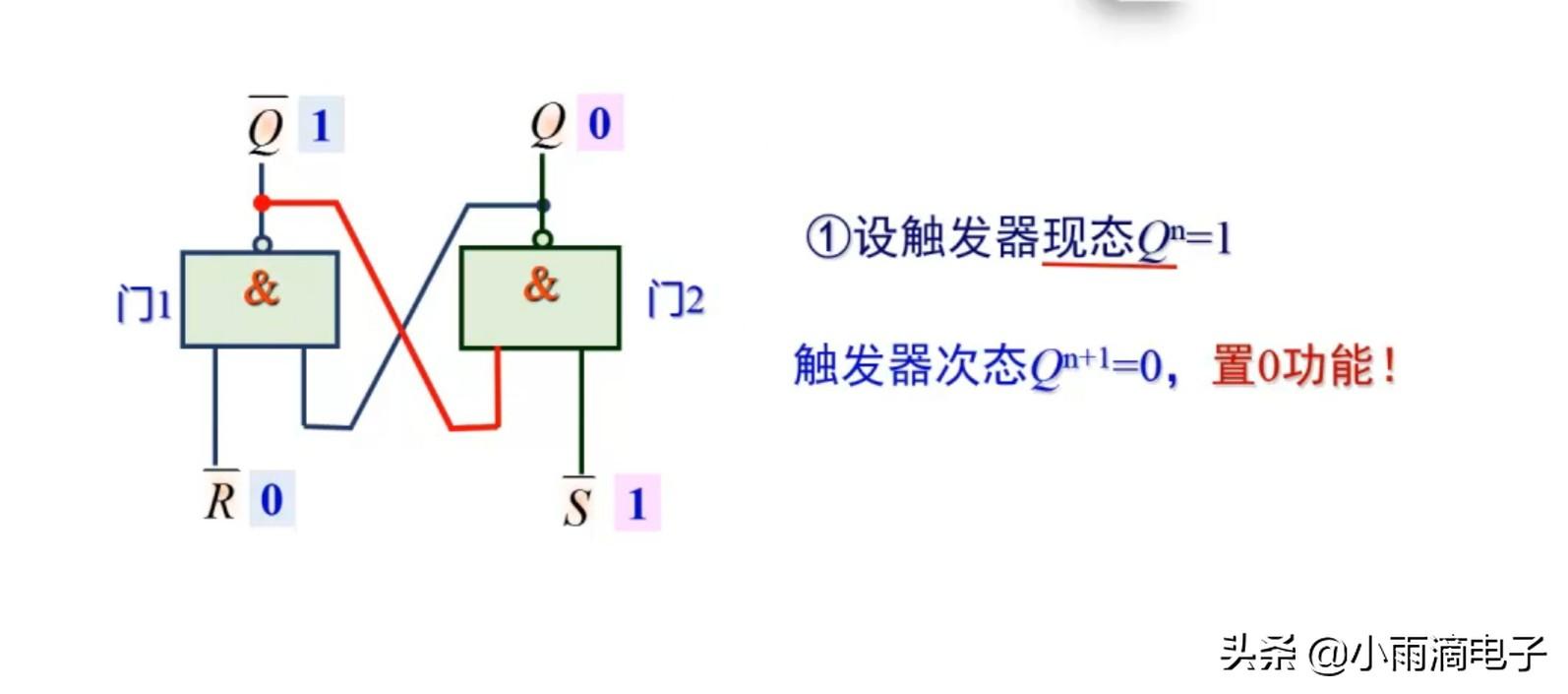

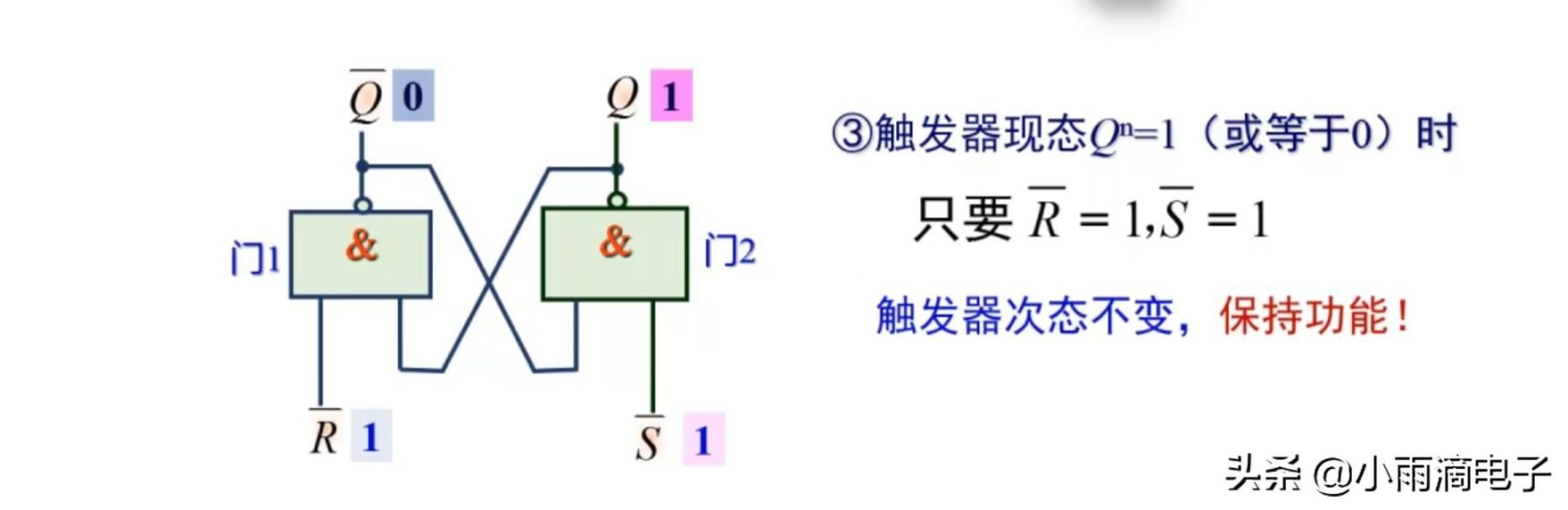

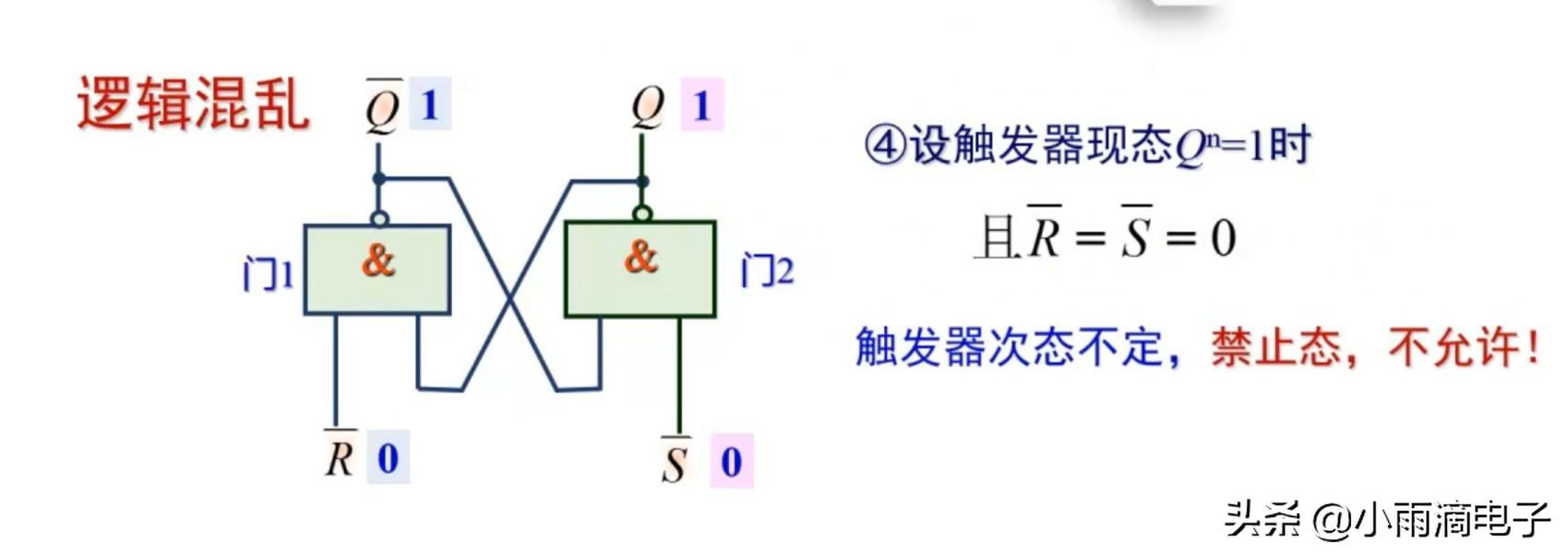

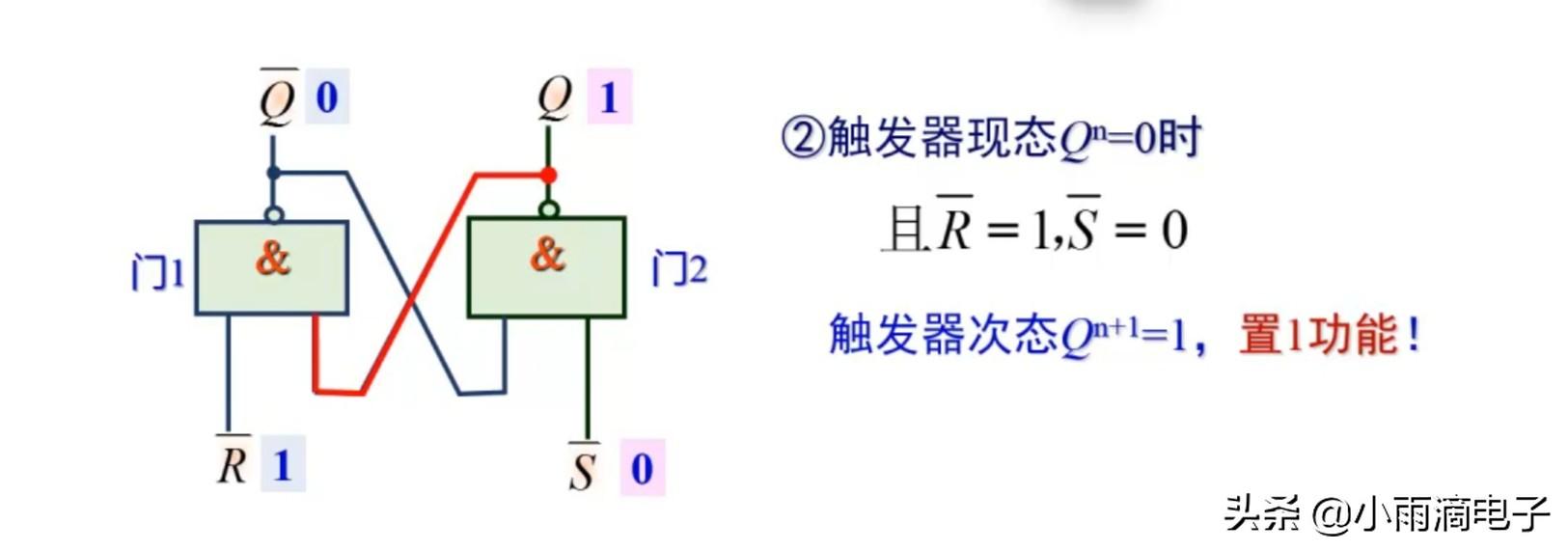

原理流程图

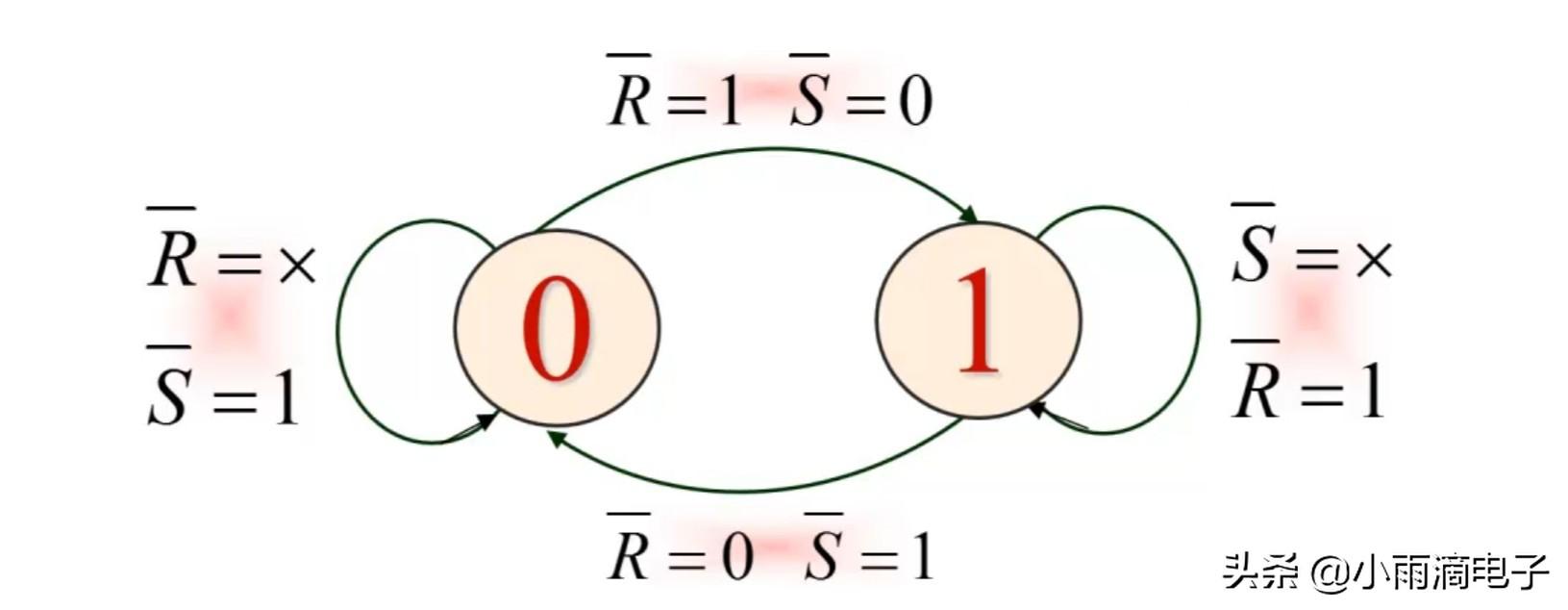

状态图

状态图描述了触发器的状态，转换关系及转换条件。

常用的RS触发器芯片
