TMC7300智能直流电机驱动芯片

本月早些时候，Trinamic 推出了一款名为TMC7300的新型智能驱动芯片。Trinamic打算将步进电机驱动芯片上最先进的技术应用到直流电动机驱动芯片。作为一款低功耗，小巧的IC，TMC7300将在电池供电设备方面具有广泛的应用。

TMC7300的功能

Trinamic设计了TMC7300，以控制最高输出电流为2.4A的单个直流电动机或控制2个直流电动机。智能驱动器可以通过两节AA电池或双锂离子电池工作。该IC具有高能效，待机模式下仅消耗50nA电流。此外，该组件具有直接桥接，因此可以控制执行器，继电器和螺线管。它还具有1.8V至11V的电压范围。

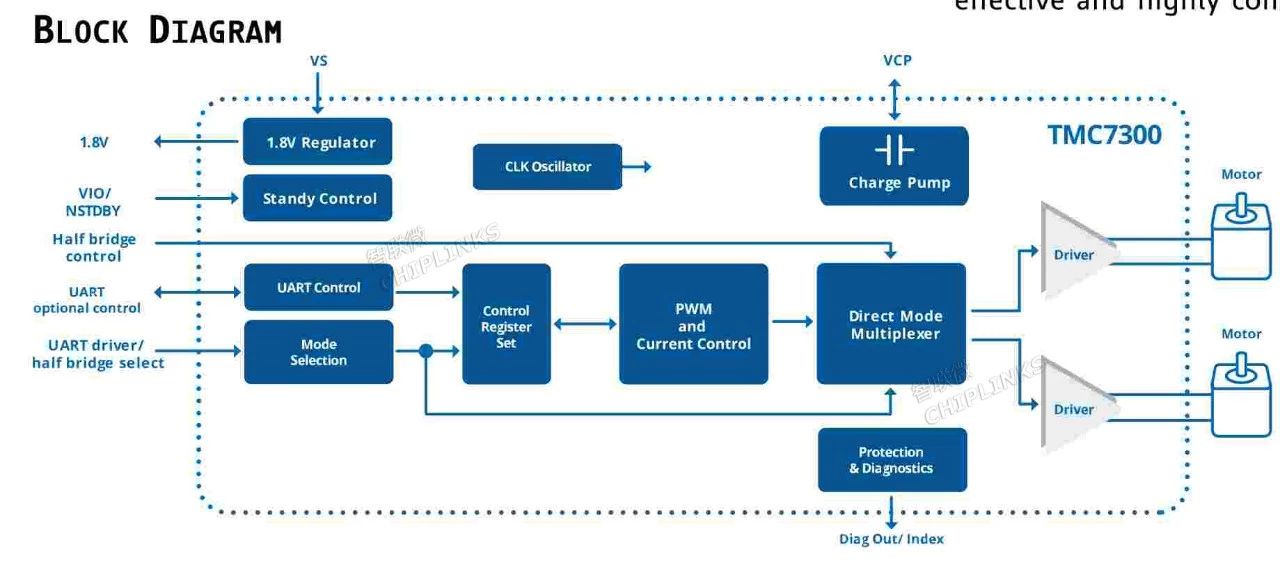

Trinamic还为TMC7300提供了紧凑的外形。20引脚组件具有3x3mm²的方形扁平无引线封装。尽管体积很小，但该IC具有集成的直流电动机控制逻辑和功率MOSFET，因此具有较高的功率密度。因此，工程师可以利用智能驱动器来命令方向，扭矩和速度。而且，程序员可以通过脉宽调制来控制其加速和减速。

TMC7300包括一个单线UART接口，因此非常易于使用。

Trinamic还为其新型智能驱动程序提供了强大的诊断和保护功能。TMC7300具有嵌入式限流器，可防止损坏电源、机械负载和直流电动机。此外，该组件可以自动禁用功率级，并可以通过诊断输出或UART接口发送错误消息。

控制方式

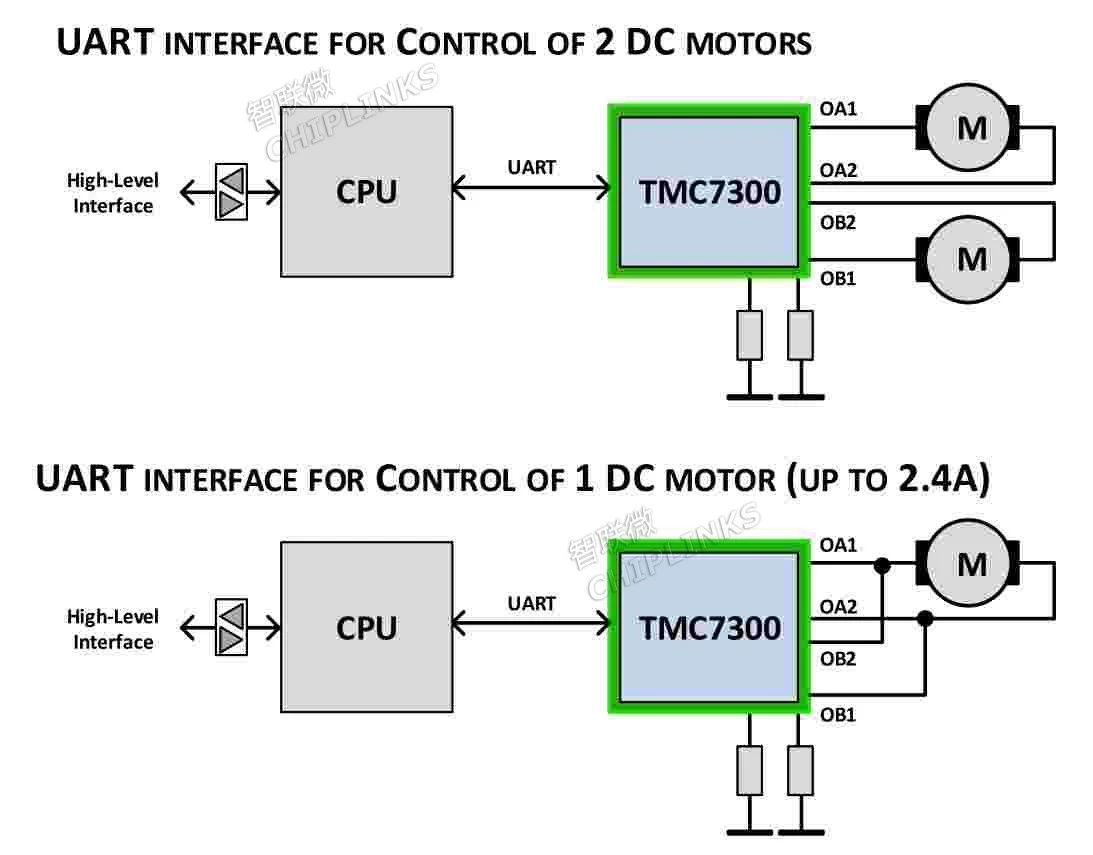

通过uart接口控制1个或2个电机

主要应用
