初学者怎样拆、焊芯片

■【焊功不好】可以使用有铅中温0.4银锡浆。

注意：锡浆涂抹前，板子用热风枪先预热，这样像水的效果就有了，这样就会使锡浆均匀涂抹，从而使芯片各脚位焊接不容易连锡，镊子轻松调整脚位，原装效果就有了。

如果锡浆涂抹多了，容易连锡。

如果脚位有点连锡，用电烙铁带一下锡即可。

①给要拆的器件涂抹无铅无卤助焊油（即芯片手机维修bga助焊膏、无卤白色膏体，融化流动性强，辅助拆、焊各种器件。用焊油针筒在芯片脚上拉一趟焊油即可）。

②给要拆的器件用风枪加热370℃，风速40均匀加热，快速拿下。

③用吸锡带去除器件底盘原装焊锡（用焊枪给吸锡铜箔加热或者用烙铁给吸锡带加热，把残锡粘走）。

④板子预热后（用锡浆即无卤助焊剂代替锡丝来焊芯片）抹少许锡浆（不要抹多了，用焊锡膏锡浆针筒在芯片各个底盘脚上拉一趟锡浆即可，如果锡浆涂抹多了，容易连锡。万一如果芯片脚位有点连锡，用电烙铁带一下锡即可）继续加热370℃、风速40，待加热一下再涂一趟焊油，接着继续加热，此加热过程中调整脚位，化锡会自动带正归位，用热风机吹干，锡浆融锡自动爬锡到焊点，即锡浆聚集在芯片脚即可。

动图加详细解释：让你一下看懂芯片是如何制造出来的

作者：佰思科学 ｜ 沈东旭 邱亚明

芯片可以被称为现代信息产业的粮食，如果没有芯片，所有的信息产品都要停摆。 近来美国对华为的制裁，传说中的对中芯国际的制裁，都是想从根本上阻挡中国信息产业的蓬勃发展之势。

芯片是如此的重要，大家也对芯片行业的发展动态十分的关注。故而很多人也想更清楚地了解，芯片到底是如何制造出来的。本文通过一系列动图向你展示整个芯片的制造流程。芯片的诞生过程，可以分为设计、制造、封测三大步。

设计

芯片的诞生总是从设计开始的。 下面你所看到的，就是芯片的设计图。

芯片设计图

在芯片设计图中，你可以看到很多这样的符号：

晶体三极管

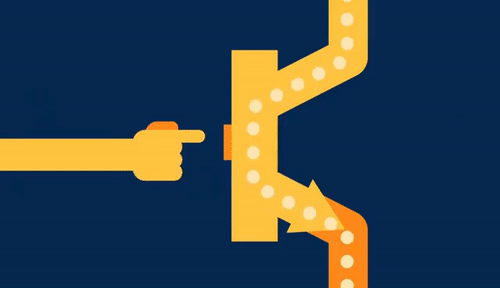

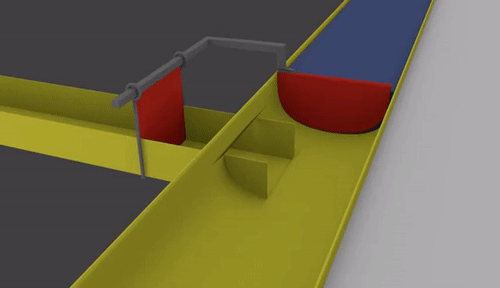

这些都是晶体管的符号。晶体管有三个管脚，上下两个管脚C和E之间可以流过电流，而中间那个B管脚则是一个开关，决定了C和E之间能否有电流通过。看起来就好像下图一样，

晶体管工作示意图

当然，点按开关的小手指头，只不过是一个可爱的模拟；真实的实现，是通过B管脚的电流来控制，直观来说如下图所示，

晶体管的工作原理

我们都知道，在数字化系统中，信息都有0、1来代表，因此晶体管这种开与关的状态天然与0、1状态相切合，自然而然就成了数字电路中最基本的组成部分。换句话说，用一定数量的晶体管，就能实现我们想要的功能；想要得到更多更好的功能，就要增加晶体管数量。假如我们把芯片比做一栋大厦，那么晶体管就是建设这栋大厦的每一块砖。

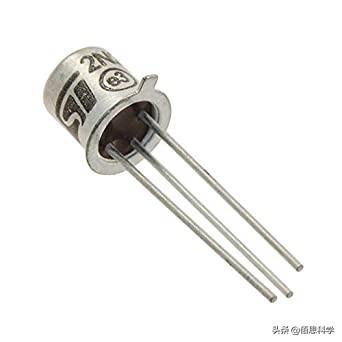

一开始，晶体管长成这样：

晶体管

是不是感觉有点占地方？于是，人们就想办法把晶体管做小，就出现了集成电路，也就是芯片。 在芯片里，集成了大量的晶体管。对同样面积的芯片来说，每一个晶体管的尺寸越小，能容纳的晶体管数量就越多，芯片功能就越强大。简单来说，晶体管两个管脚之间的距离被定义为线宽，线宽越窄，则晶体管就越小，那么芯片能容纳的晶体管就越多。我们常说某种芯片采用了5纳米或者7纳米的工艺，这里面的5纳米或7纳米指的就是晶体管的线宽。 以华为最新的麒麟1020芯片为例，采用的是台积电5nm工艺，晶体管数量达到了惊人的150亿。

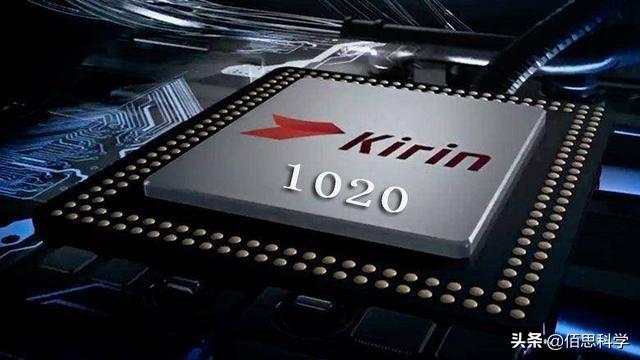

麒麟1020是当前世界上最先进的手机处理器

制造

芯片设计好了，该怎么制造呢？芯片是在一块圆型的高纯度硅片上进行制造的，人们管它叫做晶圆（Wafer）。硅的纯度非常高，用于做芯片的硅能达到11个9的纯度，就是99.999999999%。

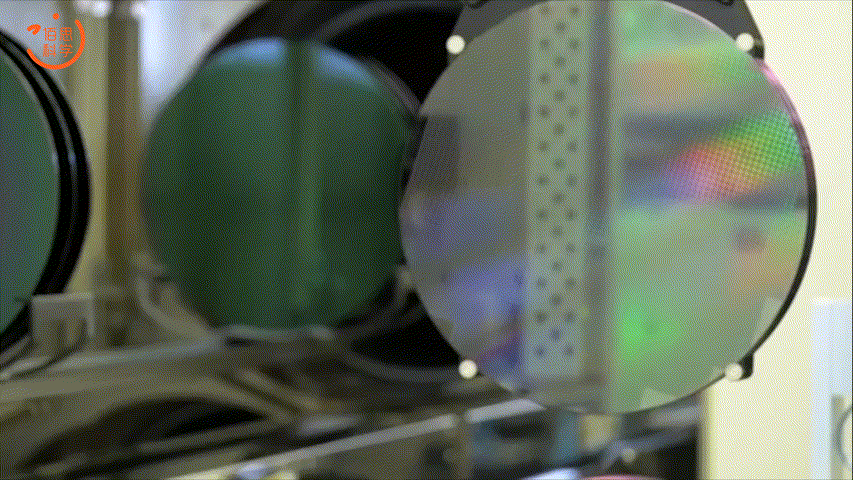

晶圆由高纯度的硅制成

晶圆有不同的直径。随着技术的进步，晶圆的直径总是在增加。 大晶圆能生产更多的芯片，更少的浪费，因此能带来更好的制造效率，降低成本。近年来，晶圆的直径从4英寸（100mm）、6英寸（150mm），已经增加到8英寸（200mm）、12（300mm）英寸。未来还会增加到15英寸甚至20英寸。

不同的晶圆尺寸

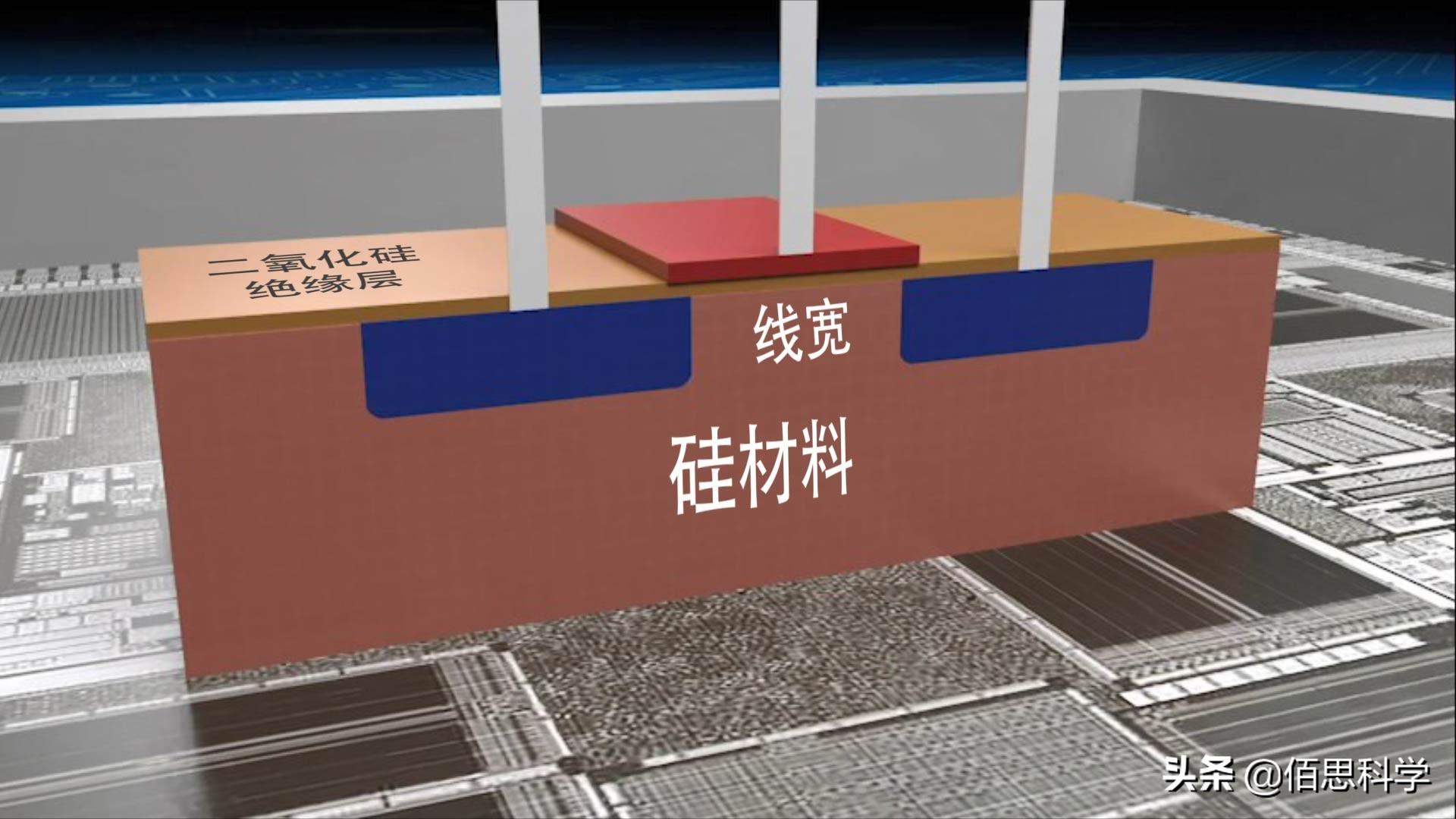

制造芯片的过程，本质上来说就是在硅材料上实现一个个晶体管的过程。 芯片里面的晶体管可以抽象成下图中的模式：

芯片里的晶体管

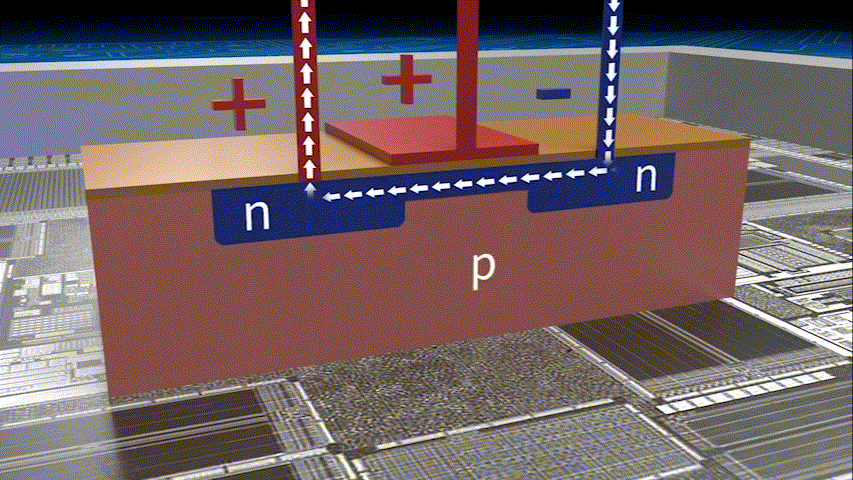

在硅晶体的上面，需要有一个二氧化硅绝缘层，再上面还有一个导电硅化合物层（图中红色部分），起到开关的作用。晶体管的电流流动模式如下图所示：

晶体管内的电流流动

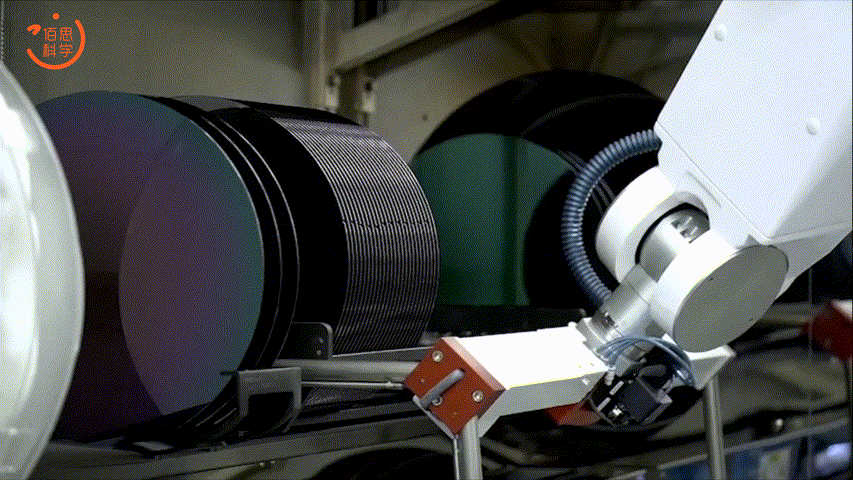

整个芯片的制造过程分为很多细小的步骤。首先晶圆要放进加热炉（Furnace）里，炉子的温度有1000℃，目的是将晶圆表面氧化，形成二氧化硅绝缘层。

晶圆被放进加热炉中氧化

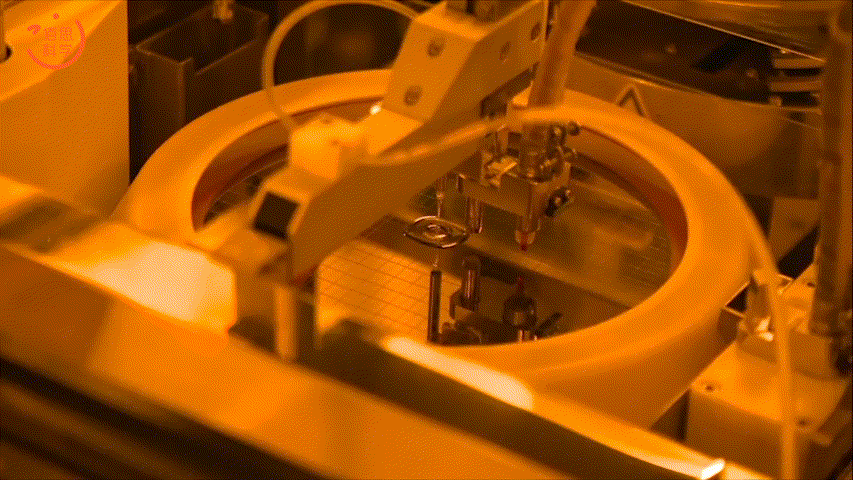

然后，在晶圆表面涂上光刻胶，这是为了进行晶圆曝光做准备。

涂光刻胶

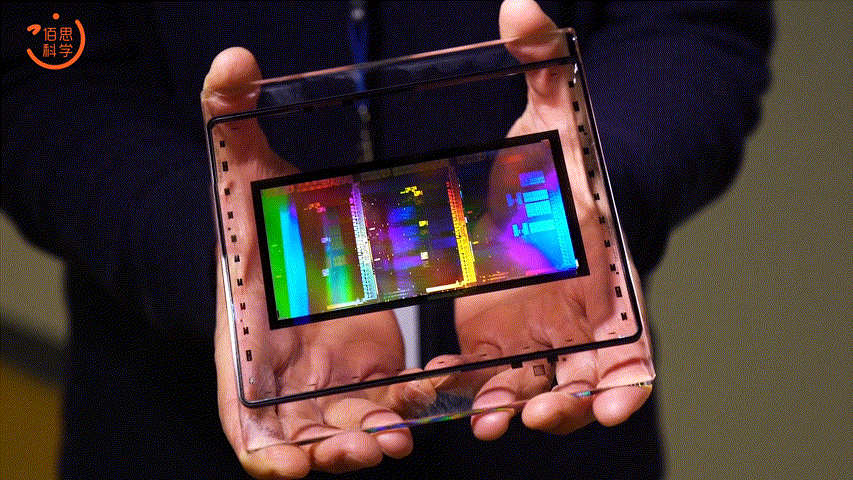

至此，所有的准备工作都做完了，下一步就是上光刻机了。在曝光之前，你需要有光掩膜（Mask）。这是一块绘有电路图的玻璃，光刻机就要把上面的电路图投影到晶圆上面去。光掩膜是非常贵的，几十万美元很常见，贵的甚至超过一百万美元。

光掩膜

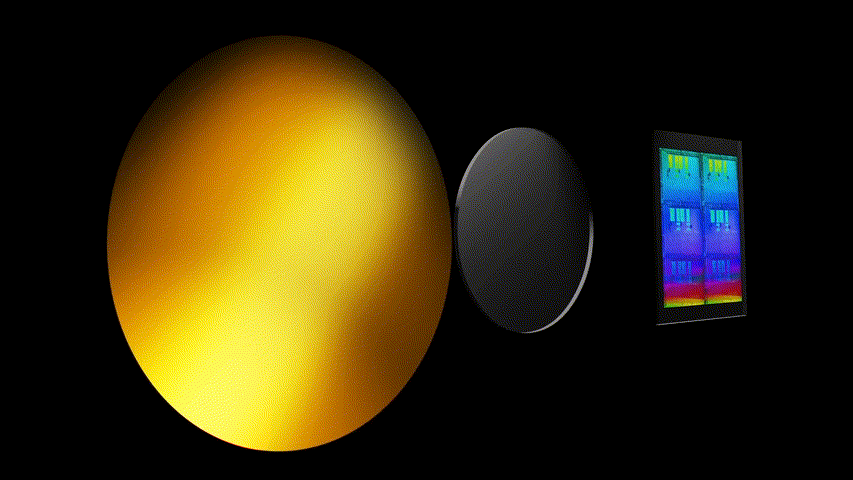

晶圆曝光的原理很简单，就是光通过掩膜和镜头，投射到晶圆上面去。

晶圆曝光的原理

现在进行晶圆曝光的光源通常是深紫外光（DUV）或者极紫外光（EUV）。光刻机曝光的过程可以看下图：

光刻机进行晶圆曝光

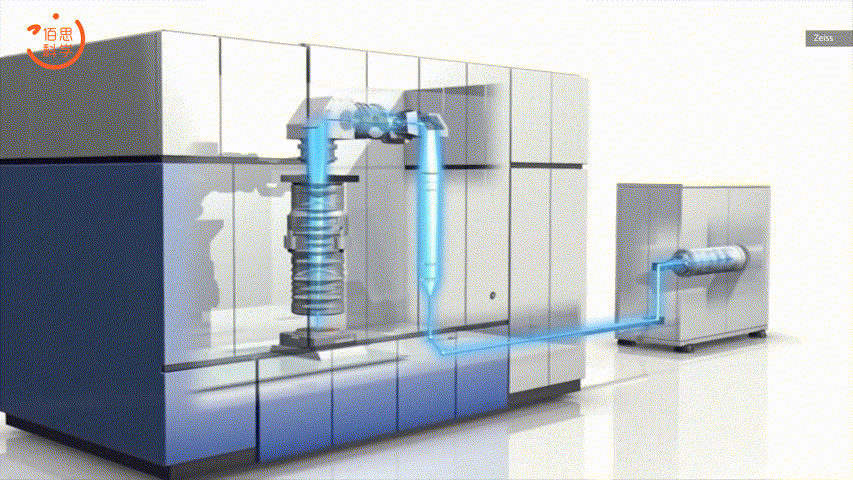

原理虽然简单，但执行曝光操作的光刻机则是超级复杂的机器，号称人类有史以来做过的最复杂的机器。在所有芯片生产步骤里，中国企业与世界先进水平差距最大的就是光刻机；其他领域虽然也有差距但解决起来都比光刻机容易。 换句话说，只要中国的光刻机水平能与世界先进水平看齐，则中国整体芯片生产能力也将达到世界先进水平。光刻机包括了光源，透镜和双工件台三大部分，双工件台相当于放晶圆的架子。 光刻机的内部结构见下图，

光刻机的内部结构

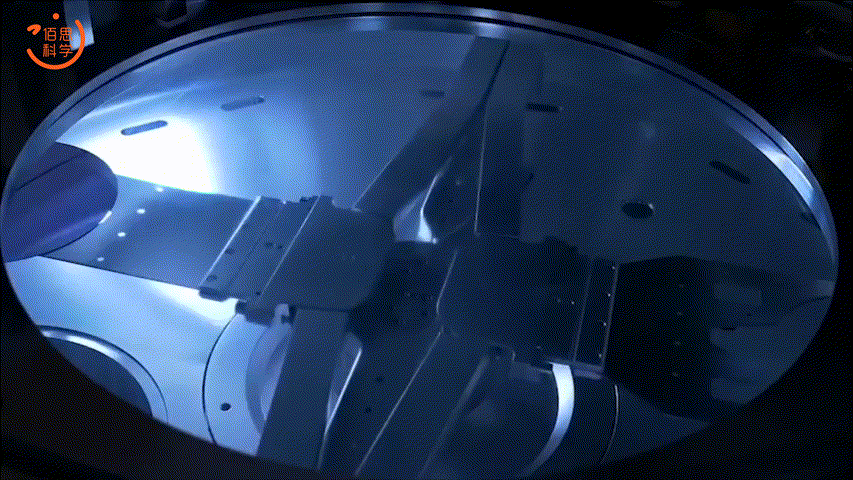

曝光之后，就要把晶圆上不需要的部分去掉，需要的部分保留。下一道工序就叫做蚀刻 ，常用的方法是等离子蚀刻，晶圆在蚀刻机受到等离子体的轰击，不需要的部分就被去除了。

蚀刻机在工作

再下一步就是离子注入，也叫做掺杂 --硅片内需要掺入一些元素以改变硅的导电性能。在离子注入机里，这些元素的带电离子被加速后撞击晶圆，进入硅片内部。

离子注入设备

这个步骤完成之后，一个曝光流程就基本结束了。通常每次曝光制作的只是芯片的一部分，完整的芯片需要多次曝光完成。于是又要重复之前说过的氧化、镀膜、光刻、蚀刻、掺杂等步骤，复杂的芯片要反复操作好几十次，才能最终完成。

封测

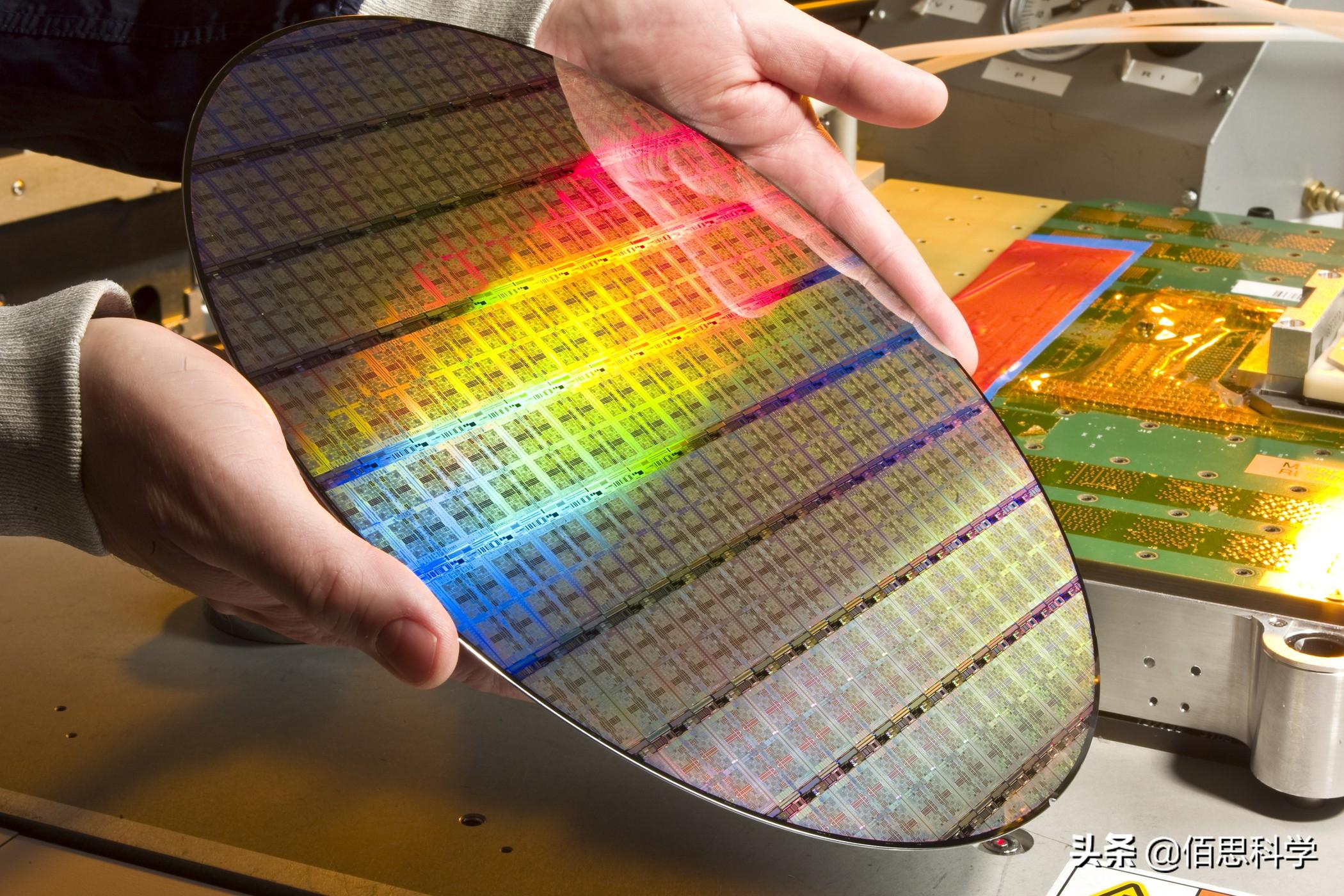

对芯片代工厂来说，处理完成的晶圆是这样的。

代工厂加工好的晶圆

再下一步的工作就是送去封测厂，先对晶圆进行切割，就得到了一个个的裸片，die。

切割晶圆

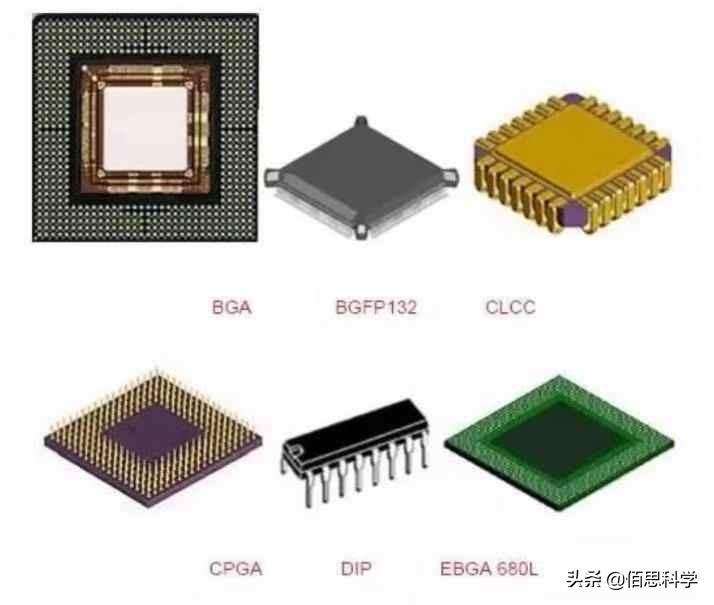

裸片放到合适的包装里 ，再经过检测，就成为芯片了。

芯片常见的封装形式

如果以上解释你看的不过瘾，可以在我们头条主页看一个由佰思科学制作的2分半钟的芯片制作视频！
