USB转换(附芯片选型)
随着科技的不断发展,我们的生活中出现了越来越多的电子设备。然而,这些设备通常具有不同的连接端口和协议,这可能会使它们之间的连接变得困难。这时候,使用USB转换就成为了一种非常方便和实用的解决方法。
无论是在家庭、办公室还是旅途中,使用USB转换可以帮助我们更加便捷地连接各种设备,提高工作和生活的效率。
本文将介绍一些常见的USB转换方案内容,帮助您更好地了解和应用。
将USB接口转换为串行通信接口(如RS232、RS485、TTL等),常用于与串口设备(如调试工具、模块、传感器等)进行通信。
2、USB到以太网转换:
将USB接口转换为以太网接口,实现通过USB接口连接到网络的功能。这种转换方案常用于笔记本电脑或设备没有内置以太网接口时,提供有线网络连接的能力。
3、USB到HDMI/VGA/DVI转换:
将USB接口转换为视频接口(如HDMI、VGA、DVI等),实现将图像或视频信号通过USB接口输出到外部显示器或投影仪。
4、USB到音频转换:
将USB接口转换为音频接口(如耳机插孔、RCA等),实现通过USB接口连接音频设备(如耳机、扬声器、音频接口等)进行音频输入和输出。
5、USB到MIDI转换:
将USB接口转换为MIDI接口,使电子乐器、音频设备等能够通过USB接口与计算机进行音乐数据传输和控制。
6、USB到SD卡/TF卡转换:
将USB接口转换为SD卡或TF卡插槽,方便将数据通过USB接口读写SD卡或TF卡。
7、USB到GPIO/I2C/SPI转换:
将USB接口转换为通用输入输出(GPIO)接口、I2C接口或SPI接口,用于连接和控制各种外部设备和传感器。
USB到串口转换方案
USB转UART芯片
使用了专门设计的USB转UART芯片,如FTDI的FT232RL、Silicon Labs的CP2102等,目前国内厂家的替代芯片也做得很成熟了,有需要可以联系我们提供资料。这些芯片集成了USB和串口通信所需的电路和协议,可以通过USB接口与计算机连接,并提供串口通信的功能。
USB转RS232转换器
使用USB转RS232转换器,将USB接口转换为标准的RS232串口接口。这种转换器通常带有DB9或DB25串口连接器,可以直接连接到RS232设备上。
USB转RS485转换器
使用USB转RS485转换器,将USB接口转换为RS485串口接口。RS485是一种常用的串行通信协议,适用于远距离通信和多设备网络。
USB转TTL转换器
使用USB转TTL转换器,将USB接口转换为TTL电平的串口通信接口。TTL串口通常用于连接微控制器、单片机和其他低电平设备。
这些USB到串口转换方案通常提供驱动程序或虚拟串口软件,以便在计算机上建立串口通信连接。用户可以通过设置串口参数(如波特率、数据位、停止位等)来配置通信参数,并使用相应的串口通信协议与目标设备进行数据交互。
在选择USB到串口转换方案时,需要考虑以下因素:转换器的兼容性(与操作系统和设备的兼容性)、可靠性(稳定性和数据传输的可靠性)、性能(支持的波特率和数据格式)、驱动程序的可用性以及供应商的信誉度。
USB到串口转换方案为使用USB接口的设备提供了方便的串口通信功能,使其能够与串口设备进行连接和通信,从而满足各种应用需求。

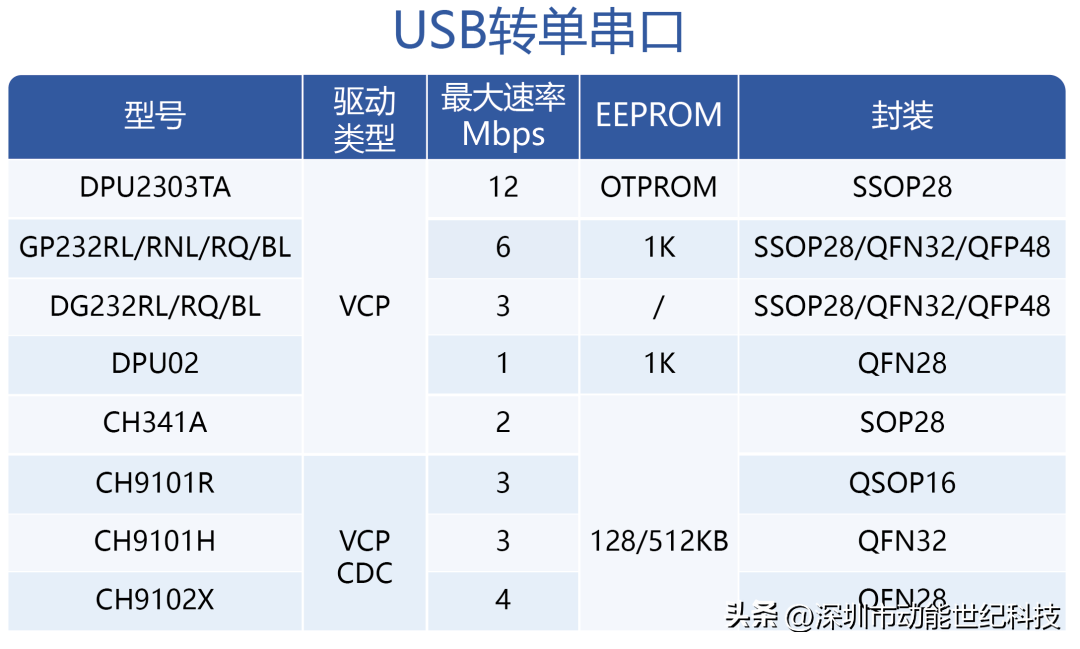

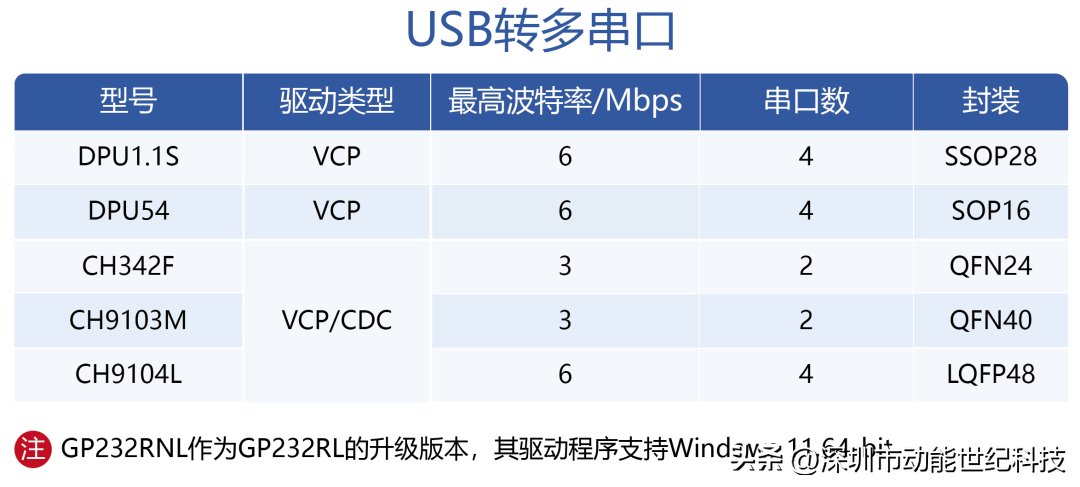

USB芯片选型表
内置国内首款认证USB32 Gen1 HUB芯片,联想集线器拆解
前言
Lenovo联想是国内外知名品牌,旗下推出过不少经典键鼠、充电器、扩展坞以及笔记本支架等电脑周边。最近充电头网就拿到了联想一款USB-A集线器 A601。
联想USB-A集线器自带连接线,同时分出四个USB-A传输接口,均支持USB3.0传输标准,可以很大程度解决日常办公、游戏时,设备接口紧张等问题。下面充电头网就对其进行拆解,看看具体设计。
联想USB-A集线器开箱
包装盒正面印有Lenovo品牌、产品中英文名称以及外观。
背面印有产品卖点、参数以及商家信息。
包装盒上参数特写
产品名称:联想USB-A集线器 A601
产品型号:A601 3.0
材质:ABS
尺寸:95*34.6*12mm
额定输入:5V2A MAX
额定输出:USB3.0x4;5V900mA MAX
额定功率:10W
制造商:联想(北京)有限公司
包装内仅有联想USB-A集线器 A601。
联想这款集线器自带USB-A连接线,机身采用ABS材质外壳,表面哑光工艺处理,整体为黑色色调,设计风格简洁。
USB-A连接线使用胶圈固定,端子外壳上设计有Lenovo品牌。
机身顶面中心也设计有Lenovo品牌。
机身一侧配置四个USB-A接口,均支持USB3.0传输标准。
实测这款集线器USB-A线长度约为26.4cm。
机身长度为95.44mm。
宽度为35.25mm。
厚度为12.07mm。
另外测得产品重量约为38g。
联想USB-A集线器拆解
将集线器机身外壳拆开,外壳采用卡扣封装固定。
内部PCB板使用螺丝以及固定柱固定。
PCB板整体电路设计非常简洁,正面设有一颗四口集线器芯片。
板子另一面一览,四个USB母座沉板过孔焊接,对应集线器芯片区域过孔和露铜加锡设计帮助散热。
连接线线芯与板子焊接处打胶加固保护。
四口集线器芯片采用博捷半导体BGS3510,BGS3510是一款USB3.2 Gen1x1四端口HUB控制器,符合USB3.2规范,并向下兼容USB2.0和USB1.1规范。芯片集成了自行开发的USB 3.2 Gen1x1超高速物理层和USB 2.0高速物理层,具有良好的信号完整性和兼容性.
BGS3510内部还集成了5V至3.3V和5V至1.2V降压电路,可以降低BOM成本并简化PCB设计。芯片支持所有下游端口的电池充电功能,符合BC1.2规范,还支持为各种便携式设备充电。芯片内部集成MCU,支持使用外部SPI闪存固件升级,支持LED控制。此外BGS3510是国内首款通过USB_IF协会认证的USB3.2 Gen1 HUB芯片(TID:10011)。
博捷半导体BGS3510资料信息。
外置12.000MHz时钟晶振特写。
背面一颗小电感特写。
USB母座特写。
全部拆解一览,来张全家福。
充电头网拆解总结
联想集线器 A601自带连接线,约25cm长度设计比较适中,适合办公和游戏使用。配置四个USB3.0数据传输接口,满足日常文件拷贝等需求,同时极大缓解电脑接口压力,与产品48元售价相匹配,很有性价比。
充电头网通过拆解了解到,这款集线器在设计上仅使用了博捷半导体一颗BGS3510四端口HUB控制器,电路设计相当简单,大大降低设计难度以及系统成本。得益于该方案,这款产品还能够在连接时识别手机/平板供电,轻松带动大容量移动硬盘。键鼠连接也能做到即插即用,无延迟和卡顿。
博捷半导体BGS3510作为国内首款通过USB-IF协会认证的USB3.2 Gen1 HUB芯片(TID:10011),进入了知名品牌联想的产品供应链,目前已大规模量产出货,获得客户广泛好评。知名协会认证以及大品牌认可的双重背书,足见这款产品无论是性能还是质量都是相当可靠。
博捷半导体科技(苏州)有限公司注册在苏州,是上市公司英集芯(688209)参股子公司。博捷半导体专注于USB等高速接口控制芯片领域,致力向客户提供性能优异、兼容性好、灵活定制的创新芯片解决方案。公司USB收发器(PHY)及控制器(MAC)技术积累深厚,拥有丰富的USB全栈开发经验。随着USB产品线不断丰富,后续在车规和工控领域亦有多款芯片即将推出。
