4-20mA专用DAC接口芯片

工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，它们都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。这种将物理量转换成电信号的设备称为变送器。工业上最广泛采用的是用4~20mA电流来传输模拟量。从芯片的角度讲，行业里非常需要能输出4-20mA信号的高集成度专用芯片，提高产品的性能，降低电路的研发调试和生产成本，将4-20mA的接口电路标准化。

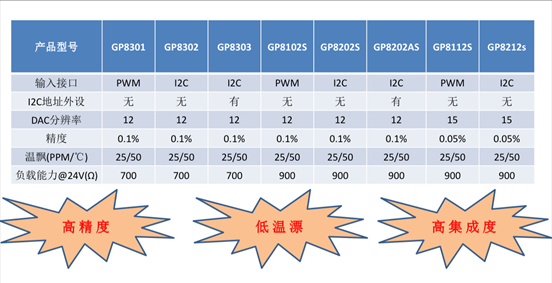

为了方便地获取4-20mA信号，客益电子推出了系列的4-20mA DAC接口芯片，有不同的分辨率、数字接口、温飘系数、负载能力可供选择。

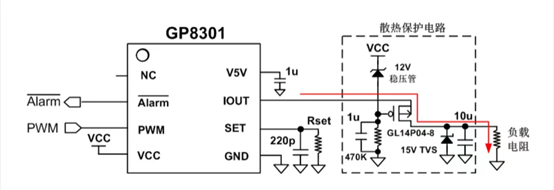

GP8301是将0-100%占空比的PWM输入信号，线性的转换成0-20mA/4-20mA模拟电流输出：

l 高精度：误差<0.1%，内置12bit DAC

l 低温漂：内置基准温度偏差小于25ppm/℃或者50ppm/℃

l 高集成度：内置基准、DAC、4-20mA接口电路，方案简洁，无需调试。

l 开路报警：输入空载的时候，通过Alarm信号对MCU进行报警。

l 易于隔离：只需要将前级PWM进行隔离，既可以实现信号隔离，易于实现。

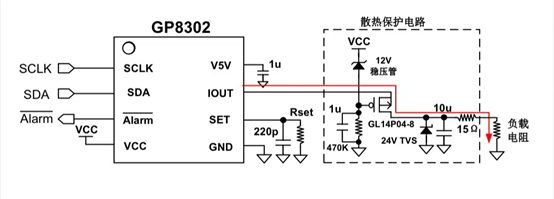

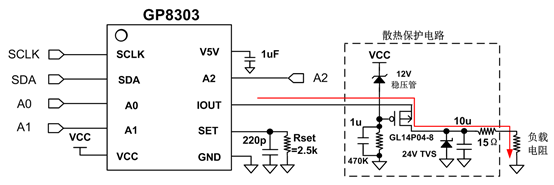

GP8302、GP8303是I2C控制 0-20mA/4-20mA模拟电流输出：

l 高精度：误差<0.1%，内置12bit DAC

l 低温漂：内置基准温度偏差小于25ppm/℃或者50ppm/℃

l 高集成度：内置基准、DAC、4-20mA接口电路，方案简洁，无需调试。

l 开路报警：输入空载的时候，通过Alarm信号对MCU进行报警。

l 包含的I2C硬件地址A0A1A2，方便进行多通道4-20mA信号输出。

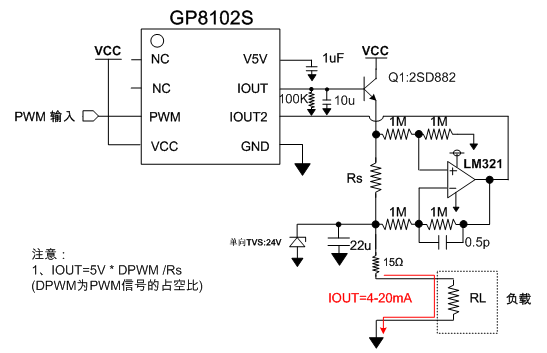

GP8102S、GP8112S是将0-100%占空比的PWM输入信号，线性的转换成0-20mA/4-20mA模拟电流输出

l 高精度：误差<0.1%，内置12bit DAC

l 低温漂：内置基准温度偏差小于25ppm/℃或者50ppm/℃

l 高集成度：内置基准、DAC、4-20mA接口电路，方案简洁，无需调试。

l 易于隔离：只需要将前级PWM进行隔离，既可以实现信号隔离，易于实现。

l 负载能力强：24V供电，可以支持900Ω负载电阻。

l GP8112S与GP8102S脚位兼容，为15bit DAC版本

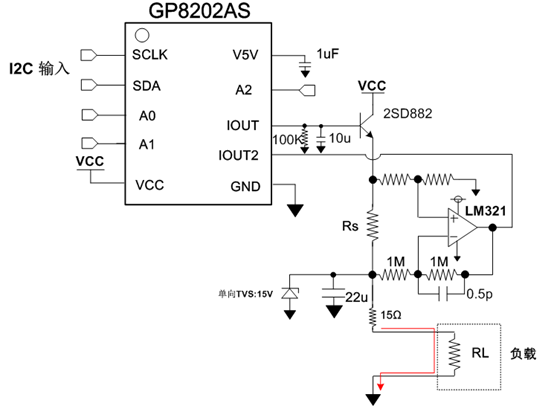

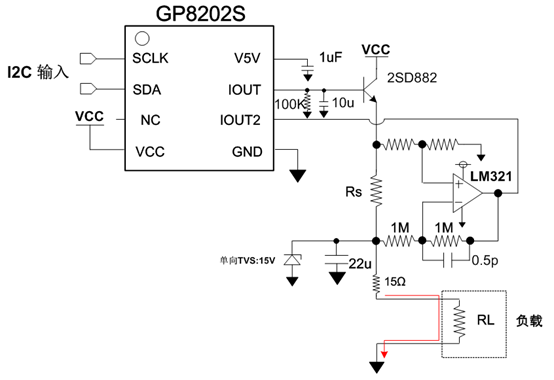

GP8202S、GP8202AS、GP8212S是I2C控制 0-20mA/4-20mA模拟电流输出：

l 高精度：误差<0.1%，内置12bit DAC

l 低温漂：内置基准温度偏差小于25ppm/℃或者50ppm/℃

l 高集成度：内置基准、DAC、4-20mA接口电路，方案简洁，无需调试。

l 负载能力强：24V供电，可以支持900Ω负载电阻。

l GP8212S与GP8202S脚位兼容，为15bit DAC版本

l GP8202AS包含的I2C硬件地址A0A1A2，方便进行多通道4-20mA信号输出。

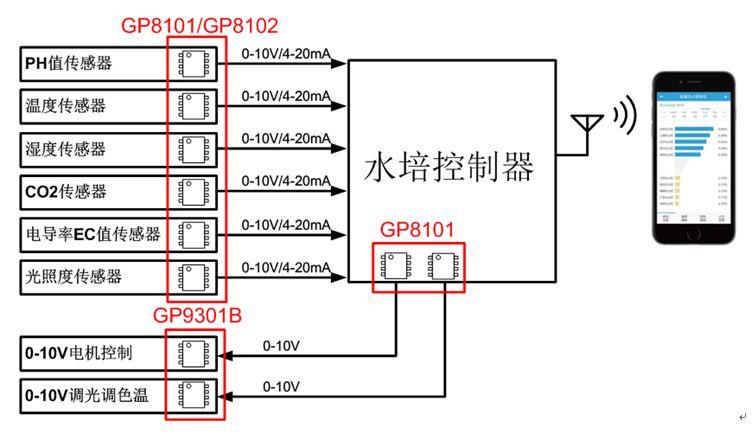

0-10V和4-20mA接口芯片在植物水培控制系统中的使用

植物水培控制系统是典型的物联网应用案例，其中涉及到众多传感器采集与传输，环境控制以及远程监控等功能。

一般涉及到的温湿度传感器、光照度传感器、水质传感器、EC电导率传感器、PH值传感器、CO2传感器等等，由于传感器与主控制器不在同一个位置，所以需要通过通信来实现信号传输。

0-10V和4-20mA接口是电子系统中最常用的模拟量接口，简单稳定，非常适合传感器类的产品实现数据传输，一般传输距离较短的场合（小于50米）使用0-10V接口，而距离较长的场合（大于50米）使用4-20mA接口。客益电子提供的0-10V输出芯片GP8101，4-20mA输出芯片GP8102，0-10V采集芯片GP9301B均能很好的实现模拟信号的通讯。详情请参考下图所示。
