24V转5V-12V转5V工业级芯片AH1403AH1405

24V转5V-12V转5V工业级芯片AH1403/AH1405AH1403/AH1405是一款占空比100%可实现超低压降的，支持输出软启动，输出电压精度为±1% ，不需肖特基二极管，电路超简单，100KHZ, 可40V高压输入电路越简单AH1403/AH1405可以应用于电力，工业以及汽车电子等等领域产品上！

24V переключает 135V - 3806V-7573 наxv-同步5V промышленный микропроцессор AH1403 / AH1405AH1403 / AH1405, что соответствует 100% пустого соотношения, может быть достигнуто снижение сверхнизкого напряжения,

поддержка вывода мягкого запуска, точность выходного напряжения ± 1%, не

требуется Диод Шоттки, схема ультрапроста, 100KHZ, может 40V высоковольтный входной схемы более простые AH1403 / AH1405 могут быть применены в электроэнергетике, промышленности и автомобильной электронике и так далее!

——描述：

AH1403/AH1405 是振邦微科技自主开发的40V/1A专用于工业级的降压型同步整流芯片，是国内采用SOT23-6小型封装能够驱动高达1A的负载电流芯片，。内部集成极低RDS内阻10豪欧金属氧化物半导体场效应晶体管的(MOSFET)。输入工作电压宽至6V到40V，输出固定5V、3.3V电压,很适用于工业领域产品中非稳定电源产品上。1A的连续负载电流输出可保证系统各状态下稳定运行。其效率高达94%，满足各系统日益增强的节能和持久工作的要求。内部振荡频率100KHz ,以保证对系统其它部分的EMI干扰最小。该芯片还具有软启动和主周期过流保护、短路保护及过温保护等功能。

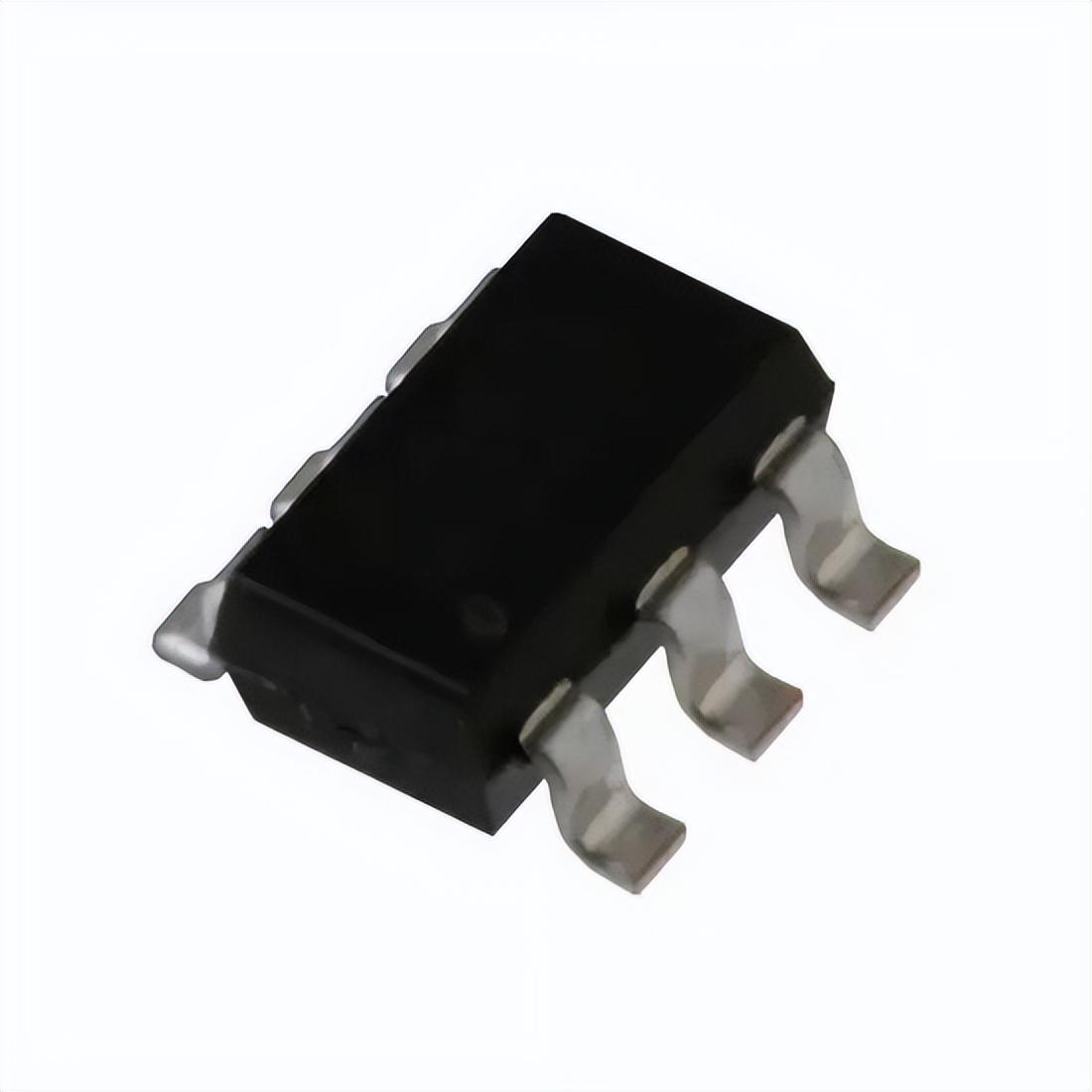

AH1403/AH1405 采用标准小型化SOT23-6封装，大大节省了PCB板空间，降低了成本，从而轻松实现单层板PCB布局。适合小型化数码通讯电子产品的需要

xv应用领域：wv9801

一，网络通讯设备

二，LCDTV 液晶显示器

三，上网本 MID

四，机顶盒，消费类数码终端

五，小家电、电动上具

另一款AH8601

AH8601输入工作电压宽至4.5V到40V，输出电压0.8V可调至17V。2A的连续负载电流输出可保证系统各状态下稳定运行。其效率高达94%，满足各系统日益增强的节能和持久工作的要求。内部集成极低RDS内阻10豪欧金属氧化物半导体场效应晶体管的(MOSFET)。内部振荡频率600KHz ,以保证对系统其它部分的EMI干扰最小。该芯片还具有软启动和主周期过流保护、短路保护及过温保护等功能。

AH8601采用标准小型化SOT23-6封装，大大节省了PCB板空间，降低了成本。适合小型化数码通讯电子产品的需要。

9v降5v 1A 高效同步整流降压芯片，小封装低成本9v降5v 1A 高效同步整流降压芯片，小封装低成本

应用领域：

1。网络通讯设备

2。LCDTV 液晶显示器

3。上网本 MID

4。机顶盒，消费类数码终端

5。RFID无线识别终端

24V转33V 36V转5V 60V转5V降压芯片 H6246

24V转5V降压芯片的工作原理：

通过控制开关管和脉冲宽度调制（PWM）技术实现的。当输入电压为24V时，芯片会将其通过开关管进行开关调节，控制电流的流动。同时，芯片还会利用PWM技术，调节开关管的开关频率和脉宽，以便输出恒定的5V电压。此外，降压芯片还具有反馈控制回路，通过监测输出电压，确保输出电压稳定在设定的水平。当输出电压偏离设定值时，反馈控制回路将调整开关频率或占空比，以保持输出电压稳定。并且降压芯片还具备各种保护功能，如过压保护、过流保护、过温保护等，以确保电路和连接的设备在各种工作条件下都能安全可靠运行。

H6246 降压恒压芯片 12V24V36V48V60V转12V5V 仪表/模块供电芯片 性价比高

产品描述

H6246是一种内置60V耐压MOS，支持输入高达48V的高压降压开关控制器，可以向负载提供0.3A的连续电流。H6246支持输出恒定电压，可以通过调节VFB采样电阻来设置输出电压，同时支持最大电流限制，可以通过修改CS采样电阻

来设置输出电流最大值。典型开关频率为130KHz，设计有最小开关频率5KHz，可以确保良好的输出动态响应。在轻型负载下，H6246将进入PWM+PFM模式，以获得较高的转换效率。H6246集成软启动，可大幅度减弱输入打火时产生浪涌对芯片的损坏，同时集成热保护、输出短路保护、输出电流限制，提供可靠的容

错操作。H6246集成了输入线路电压补偿和高带宽环路，以满足±5%的输出电压精度。H6246支持低输出电压应用，最低可带到3.3V。H6246采用SOT23-6封装。

产品特征

l 内置60V高压MOS

l 宽压8V-48V输入范围

l 支持输出电压最低可调至3.3V

l 支持最大0.3A的持续负载电流

l 转换效率最高可达95%

l 输出线损电压补偿

l 输出电压精度±5%

l 带软启动功能(SS)

l 带过流保护功能(OCP)

l 带过热保护功能(OTP)

l 带输出短路保护功能(SCP)

典型应用

l 模块供电

l 小家电电源

l 小功率恒压源

l 车载仪器仪表

应用原理图
