单键触摸内置LDO，10秒超速复位的低成本触摸电容式IC

AH8223，8223LC，AH8323工作电压：2.0V~5.5V 低功耗模式仅 1.5uA(在 3V 且无负载) 电源稳定后，0.5S 完成上电初始化外部配置引脚设置为多种模式内置稳压电路，可配置启用或禁止使用灵敏度自动校准功能，工作环境发生变化可以快速自动适应高可靠性，芯片内置去抖动电路，可有效防止外部噪声干扰而导致的误动作可用于玻璃、陶瓷、塑料等介质表面超小封装SOT23-6。

AH8223LC 使能最大开启时间功能（最大按键开启时间为 10 秒），可通过外部配置引脚设置为多种模式。外部配置引脚悬空时，配置位自动设置为默认值(Default)。低功耗模式下触摸检测响应时间将变长，同时控制 OUT 及 ODO，AH8223LC最大开启时间约 75S(@3V)

，AH8223，8223LC，AH8323芯片设置为 FST=1 (快速模式)时，触摸响应时间约 40ms；设置为 FST=0 (低功耗模式)时，触摸响应时间约 160ms。快速模式的功耗约为低功耗模式的功耗的 4 倍。设置 HLD=1，则选择保持模式，此时 PIN 脚 OUT 及 ODO 的状态受在触摸响应控制下保持，当触摸消失后仍保持为响应状态；再次触摸并响应后恢复为初始状态，AH8223，8223LC，AH8323设置MOT=0，同步模式下触摸响应后，如持续检测到触摸存在达到约 75S(3V)，则自动复位并校准，同时置 PIN 脚 OUT 及 ODO 为未检测到 TOUCH 的状态。

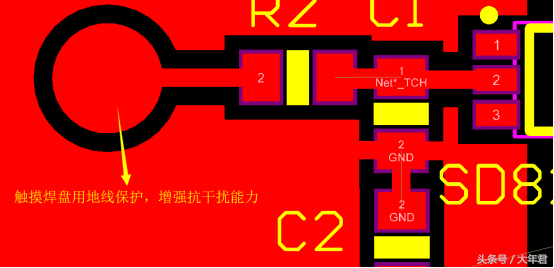

AH8223LCIC 内部稳压电路，通过 REGEN 引脚可以选择是否启用内部稳压电路。当 REGEN 引脚悬空，默认下拉为低电平，则禁用内部稳压电路，当禁用内部稳压电路时，VREG 端口必须与外部 VDD 相连接。AH8223LC如需增加触摸感应灵敏度，可适当增大 TOUCH PAD 的面积；但 TOUCH PAD 面积增大到一定程度后，面积的继续增加几乎不能对灵敏度产生影响。AH8223LC可设置多种输出模式，当 PIN 脚(OLH)悬空时，默认下拉为低电平，置为高电平有效模式。

AH8223 电135，3806转7573，xxv同步AH8323是一款DFN6-2*2超小封装单键触摸IC，单键触摸内置LDO，电容式触摸按键 10秒超速复位的低成本触摸电容式IC，简单的台灯触摸IC 高端单键触摸芯片单按键触摸及接近感应开关，其用途是替代传统的机械型开关。该 IC 采用 CMOS 工艺制造，结构简单，性能稳定。该 IC 通过引脚可配置成多种模式，可广泛应用于 灯光控制、玩具、家用电器，蓝牙耳机，智能手环，指纹锁，小夜灯专用等产品。
