电脑主板芯片维修教程第二节：bios是什么，具体故障表现

大家好，我是你们的蚯蚓叔叔，蚯蚓电脑，第一节课的知识点，你们掌握了吗？很多朋友可能会说，那样的知识点很简单哦，那么好了，现在我来考考大家：

1、主板南北桥在主板哪个位置？南北桥是干啥用的？

2、现在的主板有南北桥吗？

3、主板包含了哪些接口，比如CPU插槽在哪个位置？

你能否真正的回答上面的三个问题呢？如果可以的话，可以在文章下方留言看看，然后就可以继续看下面的内容？

今天就来介绍下bios这个芯片，这个芯片是比较容易出问题的，比如：你的电脑有一定的闲置时间比如1个月不开机或者有静电干扰导致不开机，这个情况不开机故障，首要解决的问题就是bios，那么如何解决呢？放电：让bios重置；

那么很多情况下为啥重置了bios就可以正常开机呢？我们要先知道bios是干啥作用的？BIOS 芯片 BIOS(Basic Input Output System,基本输入/输出系统)，通俗点它也是一个系统，我们的电脑必须先能正常的进入这个系统，然后才可以进入其他系统（win10、win7等）。

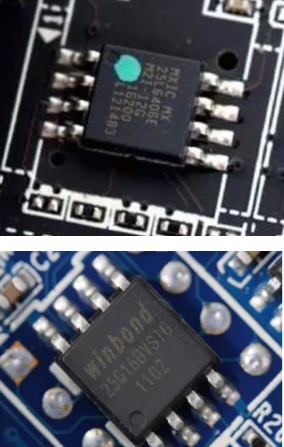

那么BIOS是长啥样的呢？看上图,一般只有这四种而这四种中，右边2种是目前最常见的，都是8个脚的，现在的bios一般也只有下面这2个厂商：MXIC、winbond，那么问题来了，我们如何在主板上快速的识别出来呢？

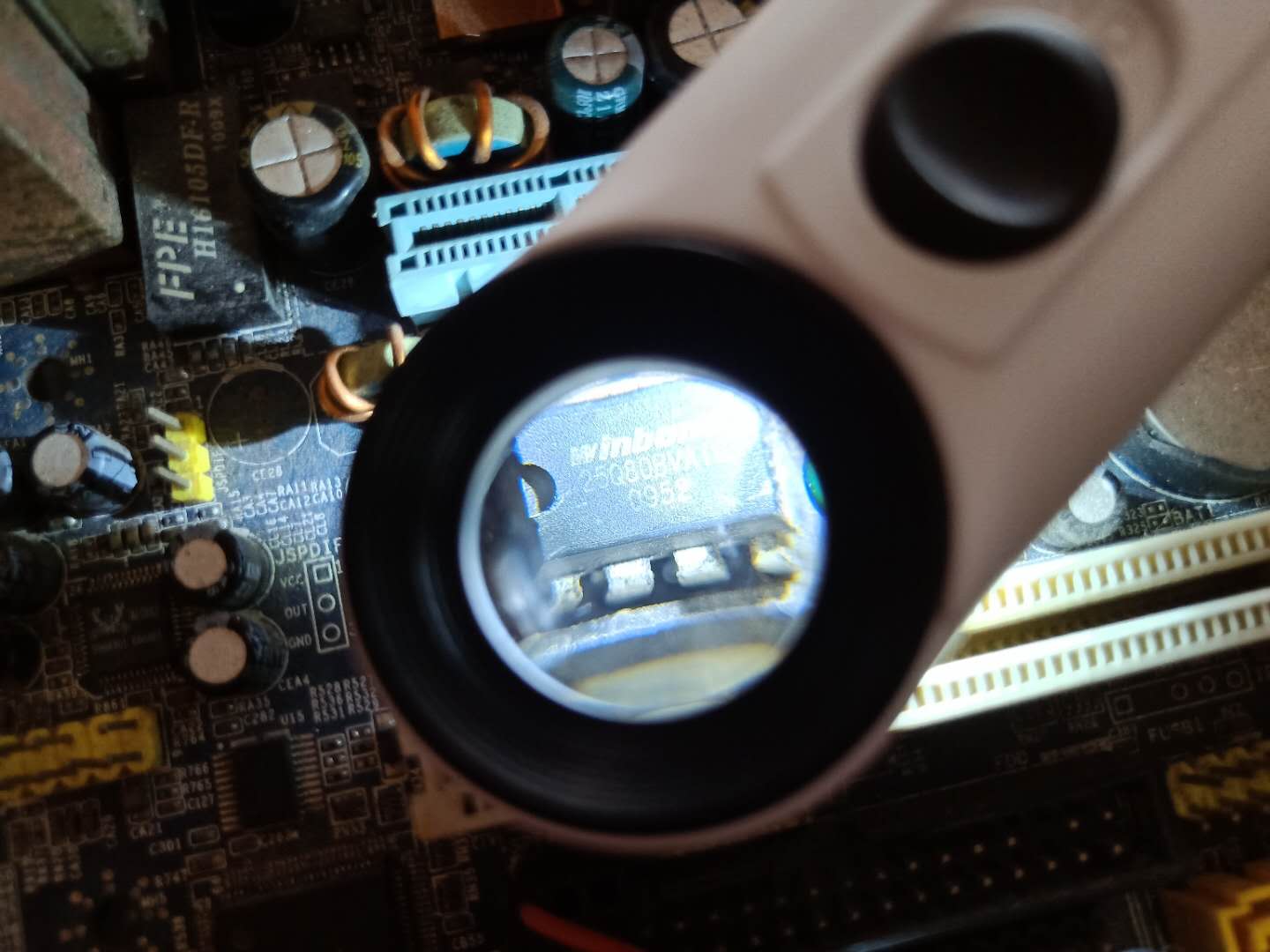

这个其实也不会很难哦:1、芯片8个引脚的左右各四个；2、MXIC、winbond两个厂商；3，一般靠近桥的或者硬盘接口或者主板电池地方；如下图：

所以我们一定要学会辨认，只有先掌握了这个基础知识，对后面的案例维修才能起到是实质性的作用，比如：这个bios芯片烧了或者程序乱掉了，电脑都无法正常的开机；

好了感谢大家的阅读，下节课我们基础，对我的文章有什么意见或者建议都可以在文章下方留言说明！

硬件巴士：您好 主板芯片请了解一下

芯片作为主板的核心原件重要性不言而喻，很多主板的做工用料水平可以从选用的芯片好坏来判断，一款做工优秀的主板在芯片上会下一些功夫，笔者这次会给新人用户们介绍一下主板上的一些重要芯片，以后大家在购买主板时可以注意下这些小原件，能够帮助你简单判断主板定位和硬件水准。

先给大家看下一些主板重要芯片的分布，这些芯片位置非固定，会根据主板的品牌、型号有不同的调整，但会在基本都在标注的范围附近。

主板重要芯片位置示例

核心：主板芯片组，组位于南桥的散热装甲下面。

芯片组

上图是主板的芯片组，芯片组的版本决定主板的的型号，图里的是英特尔九代Z390芯片组，芯片组对主板各个硬件提供支持，CPU、显卡、内存等都需要芯片组的支持，芯片组肯定版本越新并不说明主板越厉害，但是版本越新上限也就越高。Z系列芯片组是英特尔高端消费级系列，对应的AMD的X系列芯片组。

供电芯片：PWM控制芯片，一般位于主板左上方。

PWN主板

PWM控制芯片也叫数字供电芯片，主板常提到的供电相数就是由这个芯片所主导，上图的PWM控制芯片是由Intersil推出的ISL69138芯片，最多支持七个相位，通过倍相技术，主板的14相供电就形成了。PWM芯片现在是主流供电芯片，有各种规格，ISL69138是一些高端主板经常采用的芯片，一些高端品牌会还使用特供的PWM来展示技术水平。

监控芯片：Nuvoton芯片，一般位于主板的中左部

Nuvoton芯片

监控芯片的目的是为了监控各个硬件硬件监控功能，能硬件的运行状况，风扇速度，CPU核心电压等信息在BIOS界面显示出来，上图是NCT6797D-M监控芯片，Nuvoton的芯片很现在多主板都在使用，很常见。

音频芯片：Realtek声卡， 位于左下方音频电容附近

Realtek声卡

Realtek声卡级别现在已经过度到了ALC1220，目前级别最高的就是这款声卡，常见声卡的有ALC1150、ALC898、ALC892数值越大越好，高品质音源现在需求越来越高，声卡芯片也决定着PC音质的上限，很多的主板也会采用多个声卡芯片来提供更多解决方案。

I/O芯片：面积巨大

I/O芯片

I/O芯片是控制USB、键鼠PS等接口的芯片，高端如上图ITE IT8665E的I/O芯片还有温控调速的能力，I/O芯片除了常见的ITE公司的产品，一些主板会使用Winbond、SMSC公司的芯片。现在Nuvoton芯片整合了I/O的功能，很多主板已经不带这个芯片。

拓展接口芯片：asmedia芯片，位于SATA、USB接口附近

asmedia芯片

一些高端主板为了拓展更多的接口，在I/O或者SATA附近的还会添加asmedia芯片，一些SATA和USB拓展接口都是用这个主控芯片，上图是ASM3142芯片，用于支持USB 3.1接口，常见的还有ASM1042，用于拓展USB 3.0接口。

网络芯片：千兆网卡，位于主板左侧

Intel I211-AT

现在的主板网卡方面都采用了千兆网卡，上图是Intel I211-AT网卡，用于多用于服务级的市场，一些高端主板会板采用双千兆设计，常见高端网卡的还有Intel I219V，KillerE2400，KillerE2500，而一些山寨缩水货可能拿一些百兆网卡来忽悠人。

总结： 主板的芯片决定了主板的线路设计，从硬件层面出发，芯片的选用也决定着商家的技术水平和主板的发挥能力，笔者这次选用了一些常见的芯片进行了介绍，然而没有说到的主板芯片原件还有很多很多，各个品牌还有专用的芯片，对主板不是很了解的朋友们，先从以上这些芯片了解吧，贪多嚼不烂。
