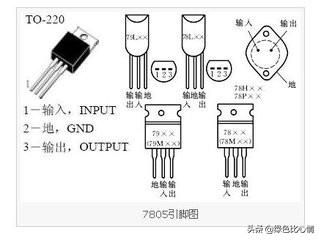

7805引脚图

7805是我们最常用到的稳压芯片了，使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805。

其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了。

7805三端稳压器，历代电子人青春和辉煌的见证者

78xx系列三端集成稳压器诞生于上世纪70年代末80年代初，距今已有近40年的历史。第一代78xx系列的使用者现在已近60岁，78xx见证了他们的青春和辉煌。78xx系类电源芯片已经写进了大学模拟电路教材，并持续影响着大学生和电子工作者，对电源芯片的发展产生了深远的影响。

78xx系列主要的产品有7815，7812，7809和7805，分别表示输出电压为15V，12V，9V和5V。因为八十年代初诞生的8051系列单片机是5V供电的，所以7805三端稳压器使用非常广泛。现在电源芯片种类繁多，无论是转换效率还是封装都比7805优秀很多，但是7805依然很畅销。

7805三端稳压器应用较多的主要有三种型号，分别是7805,78M05,78L05，他们主要在输出电流上存在较大区别。

7805最大能提供1A的电流：能满足大多数5V产品对电源电流的要求。

78M05最大能提供500mA的电流：适用于中低功耗的需求；

78L05最大能提供100mA的电流：适用于低功耗的需求；

正确估算电路的功耗对芯片选型至关重要，笔者曾经做过一款正弦波驱动的BLDC控制板，为了尽可能的减小电路板尺寸，电源芯片选择了78L05，结果在调试的时候发现电源芯片发热严重，不得以重新选型了电源芯片。

三种类型的7805电源芯片

78xx系列三端稳压器，转换效率低、发热严重，但是目前仍然被广泛应用，究其原因有如下个：1) 价格便宜，目前批量价格几毛钱，78L05价格更低；2)外围电路简单，只需要几个电容就可以稳定的工作；3）宽压输入，输入电压最大可达36V。

7805典型电路

从图中可以看出，只需要两个电容，7805就可以稳定的输出5V，极大的简化了电路设计的复杂度。

7805电源模块

7805电源芯片封装类型繁多，常用的封装类型有：TO-220,TO-252,SOT89。

7805芯片常用封装

78xx三端稳压器是输出正电源的，与之相对的是79xx系列三端稳压器，输出的是负电压。78xx和79xx系列已经被写进大学教材《电子技术基础-模拟部分》(康华光、陈大钦主编)，继续影响着新入行的电子工作者。

文章为头条原创，请勿转载。
