我们发现魅族充电器居然青睐这些AC-DC主控芯片厂商

前言

在前几篇充电器AC-DC芯片汇总文章中,充电头网为读者朋友介绍了OPPO、vivo、红魔、联想、戴尔、安克、品胜等多家知名手机、笔电以及配件品牌旗下电源适配器的拆解案例,带领大家了解其内置AC-DC芯片。而本篇文章充电头网将基于魅族以往的快充拆解案例,助力大家了解那些受魅族工程师青睐的芯片厂商。

MEIZU魅族充电器内置的AC-DC主控芯片

文中出现的AC-DC主控芯片如上表所示。

初级主控芯片数据分析

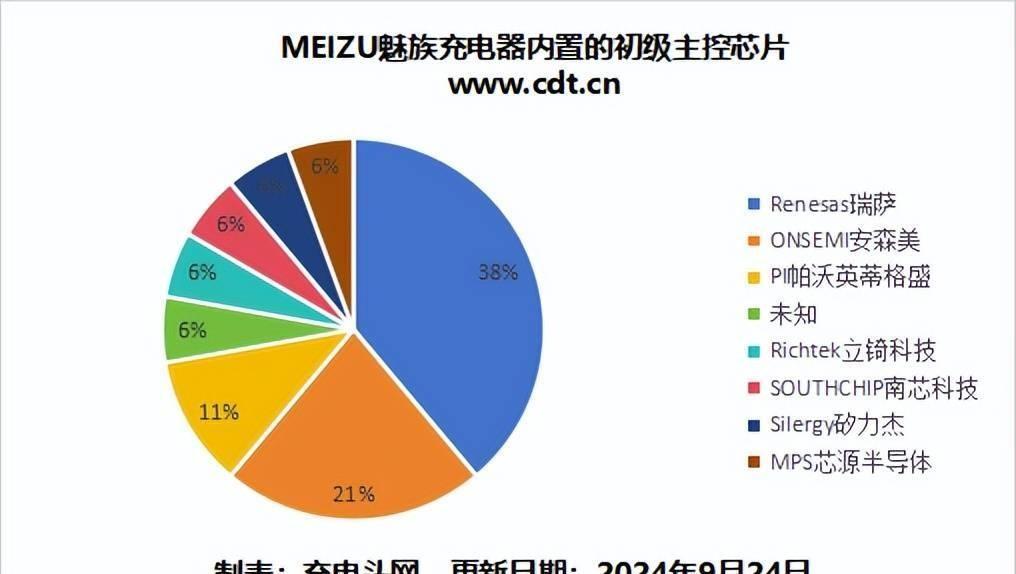

将文中初级主控芯片厂商占比绘制充饼图,发现瑞萨占比最高美可达38%。

将文中初级主控芯片实际应用次数绘制成条形图,发现安森美NCP1342应用次数最多。

同步整流芯片数据分析

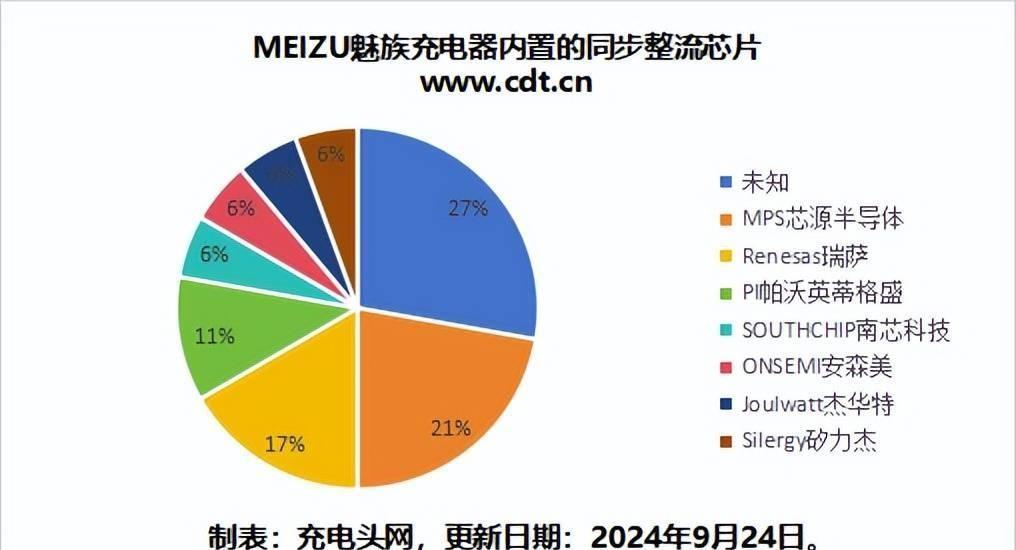

也将文中同步整流芯片厂商占比绘制成条形图,发现除未知芯片外,MPS芯源半导体占比最高。

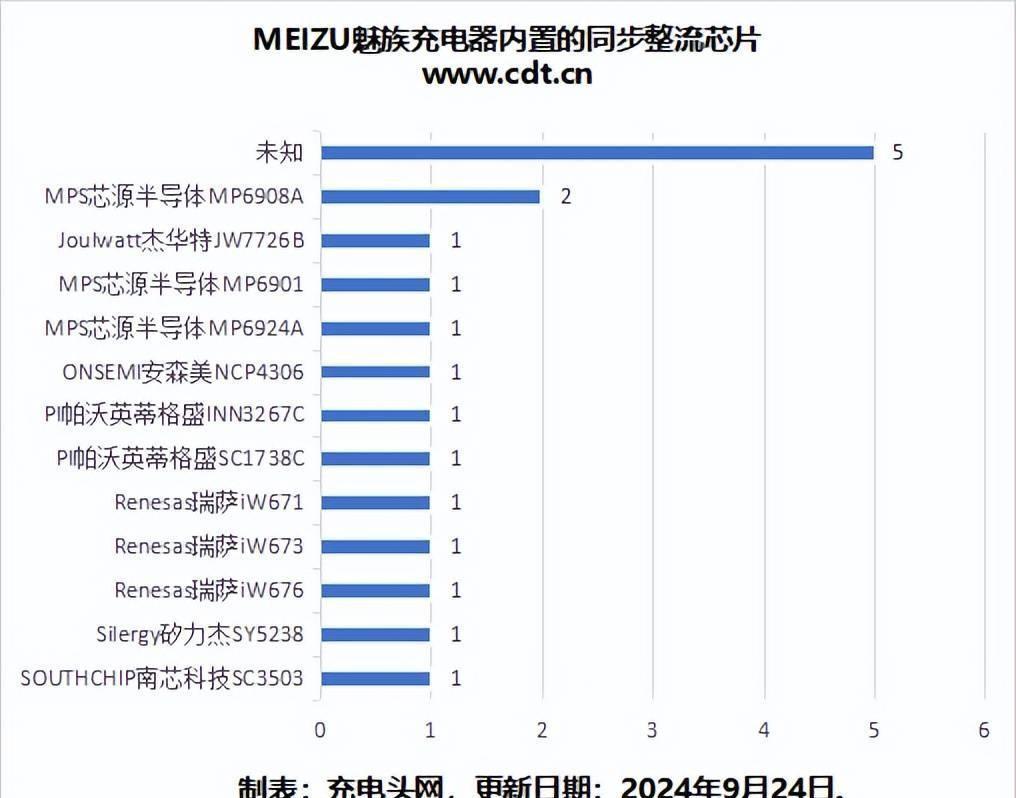

另将文中同步整流芯片实际应用次数绘制成条形图,发现除未知芯片外,MPS MP6908A应用次数最多。

18W功率段

魅族18W快充充电器

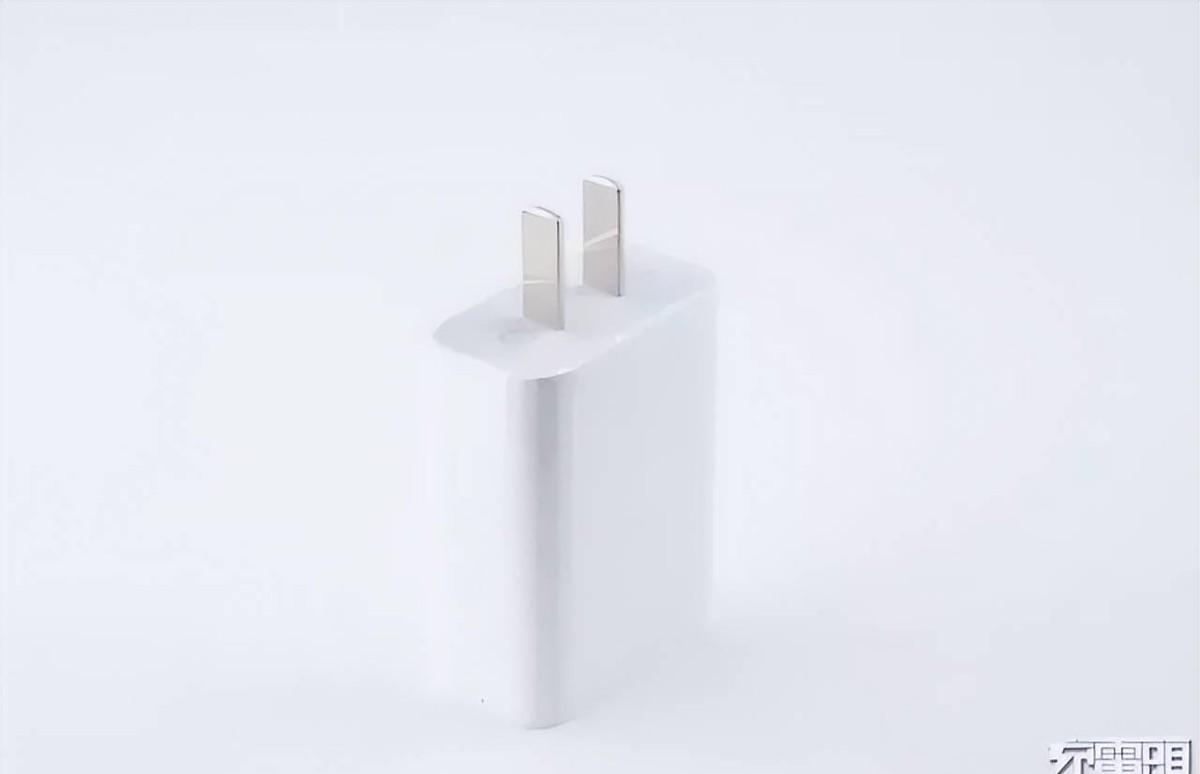

魅族UP0920快充充电器采用常见的直板造型,白色机身,并配有固定国标插脚。充电器配有单USB-A接口,仅在支持MTK PE 9V2A快充输出,不支持其他快充输出。

内置初级主控芯片

Renesas瑞萨iW1788

初级主控芯片来自瑞萨,型号iW1788,是一颗支持MTK-PE快充的数字控制器,待机功耗低于30mW,为初级反馈,支持自适应多模式PWM/PFM控制,内置过热保护功能。

内置同步整流芯片

Renesas瑞萨iW673

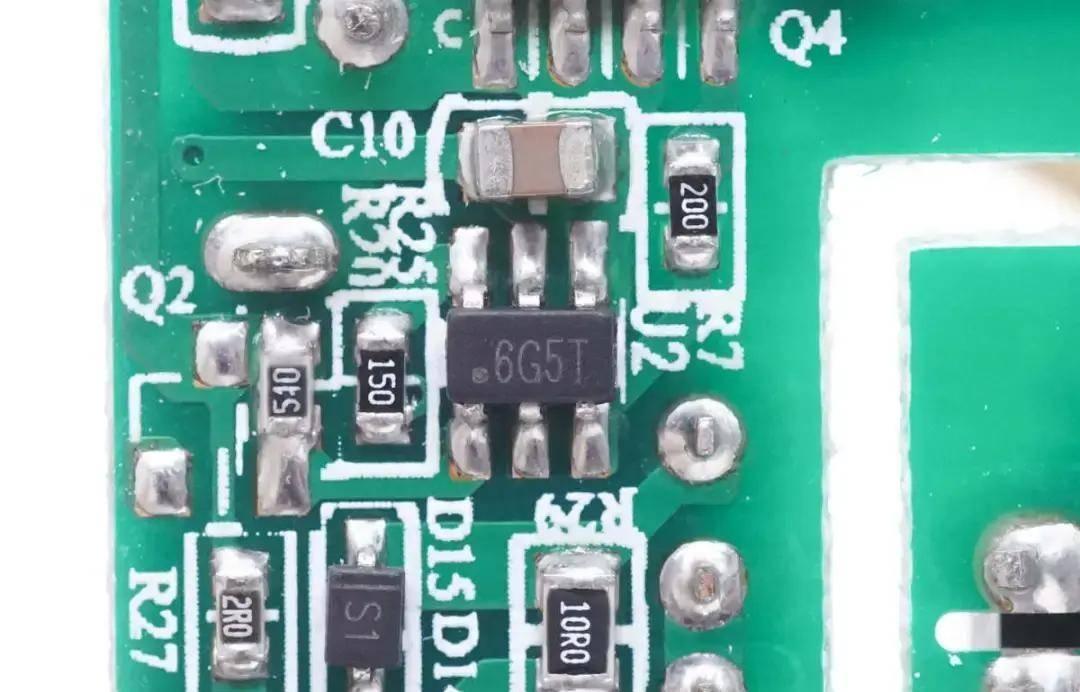

同步整流控制器来自瑞萨,丝印6G,实际型号为iW673,支持25V以内的输出电压,4A以内的输出电流,采用SOT23封装。

相关阅读:

1、拆解报告:魅族18W快充充电器

魅蓝5S标配充电器UP0920

这款充电器采用白色外壳,外形看起来延续了过往的款式,国标插脚,不可折叠,为魅蓝5S标配充电器,支持18W快充。

内置初级主控芯片

Renesas瑞萨iW1788

由于这款充电器不支持QC,所以采用了原边反馈并且支持MTK PE的瑞萨iW1788初级侧PWM控制器。

内置同步整流芯片

同步整流芯片型号未知。

相关阅读:

1、魅族新品单口快充充电器UP0920拆解

魅蓝E标配快充头UP0920

魅蓝E标配的UP0920快充电源适配器的外观设计,以往的款式并没有太大不同,输出为5V或9V2A,最大输出功率18W,由江苏辰阳电子有限公司制造。

内置初级主控芯片

Renesas瑞萨iW1781

内置瑞萨的iW1788AC/DC控制器,是魅族mCharge快充的核心部件,同样兼容联发科技Pump Express Plus协议。

内置同步整流芯片

内置同步整流芯片型号未知。

相关阅读:

1、支持mCharge 魅蓝E标配快充头UP0920拆解

20W功率段

魅族E3充电器UP1020

魅族UP1020采用了定制的USB插座,在常规的4舌片前面还有2个触点,只支持自家特殊针脚线材的Super mCharge。

内置初级主控芯片

Renesas瑞萨iW1781

内置瑞萨iW1781,这是一颗具有高分辨率电压/电流控制的准谐振PWM控制器。

内置同步整流芯片

Renesas瑞萨iW676

同步整流芯片同样来自瑞萨,型号为iW676。

相关阅读:

1、20W Super mCharge?魅族E3充电器UP1020首发拆解

24W功率段

魅族PRO 6原装充电器

这款充电器为白色外观,外观跟魅族上一代UP1220一样,采用了PC+ABS的材料组合,并且添加了防火阻燃材料,输出规格5V或8V 3A或12V 2A,输出功率达到24W。

内置初级主控芯片

Renesas瑞萨iW1782

内置来自瑞萨的iW1782一次侧AC/DC控制器(PWM)。根据移动设备需要的电压,适配器可配置为从3.6V至12V(200mV增量)的多级输出,且该解决方案可与QC2.0和USB BC1.2充电要求反向兼容。同时IW1782内带MTK PEP2.0快充识别。

内置同步整流芯片

Renesas瑞萨iW671

同步整流器同样来自瑞萨,型号为iW671。该芯片内置专有的数字自适应关断控制技术,用 MOSFET 代替次级侧肖特基二极管,用于高功率密度电源。

相关阅读:

1、突破自我丨魅族PRO 6原装充电器评测

魅族UP0830快充头宝利金版

这款充电器和以往拆解的魅族其他版本的UP0830外形体积无任何区别,输出性能也是其他版本完全相同5V或8V3A以及12V2A。

内置初级主控芯片

Renesas瑞萨iW1782

内置来自瑞萨的型号为IW1782一次侧AC/DC控制器(PWM)。

内置同步整流芯片

丝印5F0P芯片

橙框为同步整流控制器,丝印5F0P,型号未知。

相关阅读:

1、第四个版本!魅族UP0830快充头宝利金版拆解

魅蓝Note5原装充电器

这款电源适配器型号UP0830S,支持5V或8V–3A、12V–2A输出,实际使用上除了只支持MTKPE快充协议以外,相对于UP0830而言并无其他明显区别。

内置初级主控芯片

Renesas瑞萨iW1780H

内置来自瑞萨的iW1780H一次侧AC/DC控制器(PWM)。

内置同步整流芯片

内置同步整流芯片型号未知。

相关阅读:

1、手机元器件涨价?魅族充电器也缩水了

25W功率段

魅族MU20桌面多口USB充电器

魅族MU20桌面多口USB充电器采用全白色光滑亮面外壳,使用8字线缆供电,可以很方便的放置在任何顺手的地方使用。在接口布局上魅族桌面多口充电器选择了四个常规Type-A输出口照顾常规设备用户,另外加入了一个Type-C接口,标称全局可提供5A功率输出。

内置初级主控芯片

丝印6000A GW007芯片

丝印6000A GW007的初级PWM芯片,厂家未知。

内置同步整流芯片

MPS芯源半导体MP6901

丝印I9HGH的是MPS芯源半导体MP6901,是一颗同步整流控制芯片,可与外部开关相结合,能够替代高效率反激式变换器中的肖特基二极管。

相关阅读:

1、魅族MU20桌面多口USB充电器拆解报告

魅族Pro7 Plus原装充电器

UP0550是魅族Pro 7/7 Plus的标配充电器,支持魅族最新的mCharge 4.0快充技术,拥有最大5V/5A,25W输出功率。

内置初级主控芯片

Richtek立锜科技RT7786GA

充电器的PWM主控芯片丝印RT7786GA,来自Richtek立锜科技。

内置同步整流芯片

内置同步整流芯片型号未知。

相关阅读:

1、拆解报告:魅族Pro7 Plus原装充电器

40W功率段

魅族18原装40W快充充电器

魅族这款40W快充充电器采用直板造型设计,机身光滑简洁。充电器支持QC2.0/3.0快充协议,最大输出功率达40W,支持5V3A、12V3A、20V1.8A、20V2A输出。

内置初次级二合一芯片

PI帕沃英蒂格盛INN3267C

充电器主控芯片采用PI INN3267C,是一颗集成初级开关、同步整流、FluxLink反馈和恒功率特性的离线反激式恒压/恒流准谐振开关电源IC。

相关阅读:

1、拆解报告:魅族18原装40W快充充电器

魅族PANDAER 40W双USB-C氮化镓充电器

魅族旗下的PANDAER品牌推出了一款小电视造型的40W双口充电器,支持超感稳连和超感智能分配技术,搭配四色智能指示灯和手机级温控,支持六重安全防护,功能十分到位。充电器内置GaN技术,体积小巧且高效,折叠插脚便于收纳和携带。

内置初级主控芯片

SOUTHCHIP南芯科技SC3056

开关电源主控芯片采用南芯科技的SC3056,内置氮化镓功率器件和控制器。采用高频准谐振反激控制,具有全负载范围高能效和高可靠性,源自南芯科技的SC305x GaN Combo系列。SC3056内部集成650V耐压的氮化镓开关管,可轻松驱驾30W~40W输出功率范围。

内置同步整流芯片

SOUTHCHIP南芯科技SC3503

同步整流控制器来自南芯科技,型号SC3503,是一颗自适应开通检测和快速关断同步整流控制器,无需辅助线圈供电,输出电压最低可低至0V,专利的自适应开通检测电路避免同步整流管误开通,兼容多种MOS,具有超低的静态电流,支持多种工作模式,支持高侧和低侧同步整流,外围元件非常精简。

相关阅读:

1、拆解报告:魅族PANDAER 40W双USB-C氮化镓充电器

65W功率段

魅族65W 2C1A氮化镓快充充电器

魅族65W氮化镓快充充电器GN01配备2C1A三个输出接口,每个接口都能支持65W快充输出,任意双口支持48W+18W同时快充,三口输出60W。此外USB-C口还支持PPS电压档位,两个C口性能完全一致,支持功率盲插,使用更方便

内置初级主控芯片

ONSEMI安森美NCP1342

主控芯片为安森美NCP1342,这是一颗高频初级PWM控制器,内置主动X2电容放电和多重完善的保护功能。

内置同步整流芯片

ONSEMI安森美NCP4306

丝印GACRMD次级同步整流控制器,实际是安森美NCP4306,支持最高1MHz开关频率,用于驱动同步整流管。

相关阅读:

1、拆解报告:魅族65W 2C1A氮化镓快充充电器

魅族PANDAER 65W 2C1A氮化镓充电器

PANDAER这款65W充电器采用2C1A三接口设计,总输出功率为65W,满足日常手机和笔记本电脑等设备快充需求。充电器采用折叠插脚设计,便于携带。多彩的外壳配色,让充电器更加亮眼,成为独特的存在。

内置初级主控芯片

ONSEMI安森美NCP1342

主控芯片采用安森美NCP1342,这是一颗高频反激准谐振初级PWM控制器,内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能

内置同步整流芯片

MPS芯源半导体MP6908A

同步整流控制器丝印IBHJN,实际型号为MP6908A,来自MPS芯源半导体,最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式,支持高侧和低侧应用,具备振铃检测防止误开通。

相关阅读:

1、拆解报告:魅族PANDAER 65W 2C1A氮化镓充电器

魅蓝65W 1A1C氮化镓快充充电器

魅蓝推出的65W氮化镓充电器具备1A1C双接口,能同时满足笔记本和手机的快充需求,充电器支持45+18W快充功率分配,同时快充互不影响。USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A输出,3.3-21V3.25A一组PPS电压档位能很好的满足主流手机的快充需求。

内置初级主控芯片

ONSEMI安森美NCP1342

充电器主控芯片为安森美NCP1342,这是一颗高频初级PWM控制器,内置主动X2电容放电和多重完善的保护功能,具有超低的待机功耗。

内置同步整流芯片

Joulwatt杰华特JW7726B

同步整流控制器来自杰华特,丝印JWEWJ,型号JW7726B,支持CCM、DCM、QR和ACF模式,在振铃期间能有效防止同步整流MOSFET的误开通;具有快速关断能力以便能兼容CCM;在启动过程中(VCC建立之前)能有效防止门极gate被耦合至开启电压,支持高侧和低侧同步整流应用,使用灵活。

相关阅读:

1、拆解报告:魅蓝65W 1A1C氮化镓快充充电器

67W功率段

魅族PANDAER 67W 2C1A氮化镓变速箱潮充

PANDAER新款变速箱潮充依旧延续上一代结构语言设计,在标识及其布局上做了调整更新,同时USB-C口以及总输出功率提升至67W,USB-A口还支持UFCS融合快充,整体性能表现自然相较上一代更好一些。

内置初级主控芯片

ONSEMI安森美NCP1342

主控芯片采用安森美NCP1342,这是一颗高频反激准谐振初级PWM控制器,内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

内置同步整流芯片

MPS芯源半导体MP6908A

同步整流控制器丝印IBHJN,实际型号为MP6908A,来自MPS芯源半导体,最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式,支持高侧和低侧应用,具备振铃检测防止误开通。

相关阅读:

1、拆解报告:魅族PANDAER 67W 2C1A氮化镓变速箱潮充

80W功率段

魅族PANDAER 80W氮化镓快充充电器

魅族PANDAER氮化镓充电器具备月白和定胜青两张清新配色,表面为磨砂质感,清凉而舒适。充电器配有折叠插脚,单USB-C输出。输出支持80W魅族私有快充和65W PD快充,满足为魅族20系列手机快充,并且还能满足其他安卓手机及笔记本电脑充电,美观实用。

内置初级主控芯片

Silergy矽力杰SY5021

初级主控芯片来自矽力杰,丝印FDL,实际型号为SY5021,是一颗高频准谐振反激控制器,内置氮化镓驱动。芯片支持DCM+QR混合运行模式,支持自适应的过电流保护,栅极驱动电流可编程,支持150V供电。芯片内置氮化镓驱动器,能够直驱增强型氮化镓开关管。

内置同步整流芯片

Silergy矽力杰SY5238

同步整流控制器来自矽力杰,丝印W7,实际型号为SY5238,是一颗支持QR反激和矽力杰私有ZVS反激的同步整流控制器,具备自适应的栅极电压控制,采用DFN2*3-8封装。

相关阅读:

1、拆解报告:魅族PANDAER 80W氮化镓快充充电器

魅族20 Pro原装80W快充充电器

这款充电器时魅族20 Pro手机自带的一款80W充电器,配有单USB-C接口,支持65W PD快充和80W魅族私有快充协议。充电器型号为UP2040,对应了20V4A的输出规格。这款充电器不仅可以满足手机快充需求,还可以为笔记本电脑或其他品牌手机充电。

内置初次级二合一芯片

PI帕沃英蒂格盛SC1738C

充电器主控芯片采用PI SC1738C,为定制型号,可以理解为大功率版本的InnoSwitch3-Pro电源芯片,是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC,适合应用于高效率USB PD 3.0 + PPS/QC适配器。

相关阅读:

1、拆解报告:魅族20 Pro原装80W快充充电器

140W功率段

魅蓝140W 2C1A氮化镓充电器

魅蓝这款充电器采用圆润白色机身,配有折叠插脚,小巧便携。充电器具备2C1A输出接口,单个接口支持140W输出,并支持功率自动分配,双USB-C口同时输出时为65+65W输出,支持为两台笔记本电脑同时供电。

内置初级主控芯片

MPS芯源半导体HR1211

电源主控芯片采用MPS HR1211,是一颗多模式PFC和电流模式LLC二合一控制器,将传统芯片方案需要2-3颗芯片才能实现的功能集成在一颗芯片内部,PFC控制器支持CCM和DCM工作模式。

内置同步整流芯片

MPS芯源半导体MP6924A

同步整流控制器同样来自MPS,型号MP6924A,是一颗LLC同步整流控制器,具有更强的抗干扰度和快速关断功能,兼容CCM/DCM模式。MP6924A内部集成了两个同步整流控制器,分别用于LLC两个次级线圈输出的整流应用,适用于LLC转换器同步整流应用。

相关阅读:

1、拆解报告:lifeme魅蓝140W 2C1A氮化镓充电器

充电头网总结

充电头网通过整理文中魅族快充的拆解数据了解到,在初级主控芯片方面,占比最高的厂商为瑞萨,可达38%,其次便是安森美的PI,占比分别为21%和11%,而实际应用次数最多的芯片为安森美NCP1342,其次便是瑞萨iW1781、iW1782、iW1788,各自有2次应用。另外,在同步整流芯片方面,除未知芯片外,占比最高的是MPS,其次便是瑞萨和PI,占比分别为17%和11%,而实际应用次数最多的芯片为MPS MP6908A。
