罗姆传感器评估套件（4）气压传感器BM1383GLV

传感器介绍

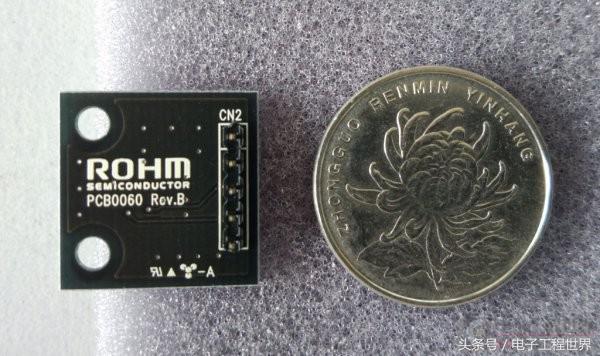

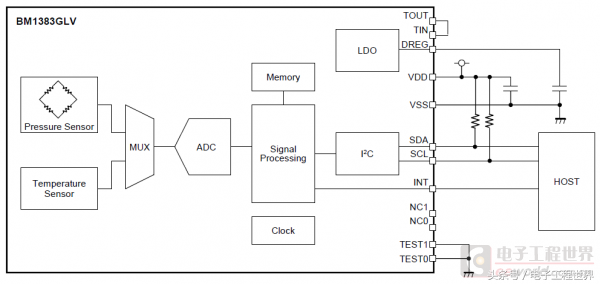

套件里的PS/ALS传感器型号为BM1383GLV，是一个压电电阻式气压传感器。

气压传感器主要用于检测其它的绝对压强，在智能手机中主要用于测量大气压强。可以用来辅助测量海拔，在GPS信号不佳的地方提供高度信息，辅助导航。

另外一个作用是辅助判断天气，这需要一定的生活经验。

该传感器量程为300hPa到1100hPa，相对精度±0.12hPa，绝对精度±1hPa，内置了温度补偿，平均电流仅5.0uA，适合智能手机等设备使用。

硬件连接

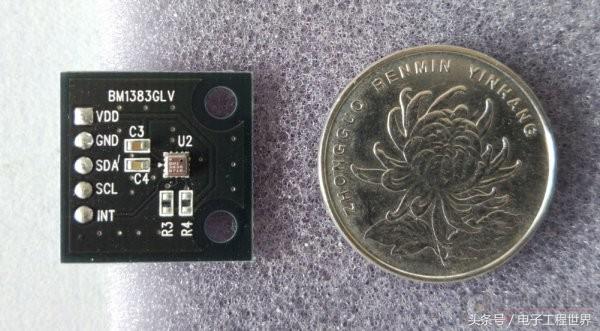

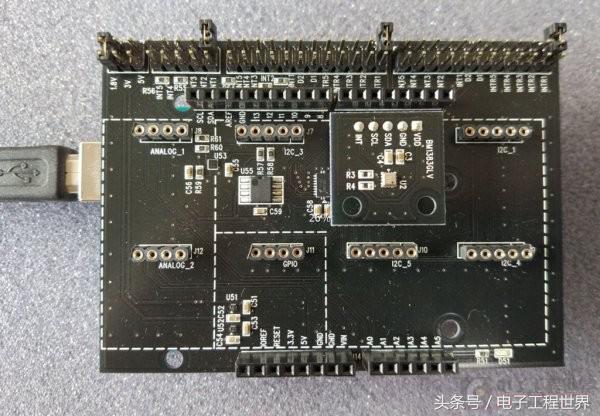

传感器芯片是下图中的U2，可以看到金属封装的右上角有一个孔，用于和外界气压平衡，检测外部气压。

这个传感器是I2C接口，工作电压为1.7-3.6V，这里用1.8V。

测试

测试程序：

#include <Wire.h>

#include <BM1383GLV.h>

BM1383GLV bm1383;

void setup() {

byte rc;

Serial.begin(9600);

while (!Serial);

Wire.begin();

rc = bm1383.init();

}

void loop() {

byte rc;

float press;

rc = bm1383.get_val(&press);

if (rc == 0) {

Serial.write("BM1383GLV (PRESS) = ");

Serial.print(press);

Serial.println(" [hPa]");

Serial.println();

}

delay(500);

}

复制代码

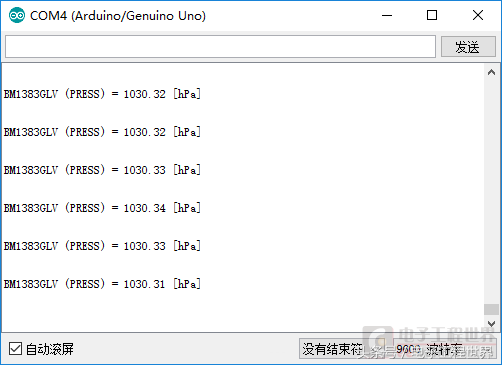

气压读数为1030.32hPa

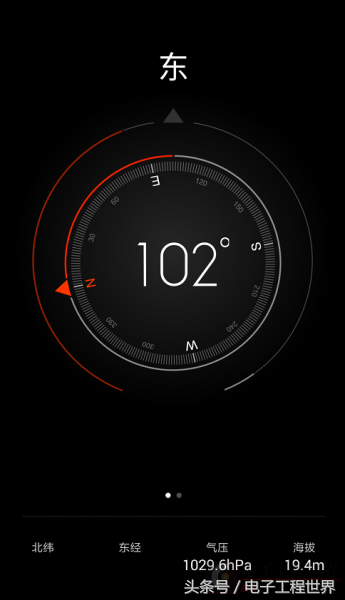

而手机上的读数为1029.6hPa，两者比较接近，在没有其它仪器的情况下，可以认为这两者都是比较准确的读数。

以上图文内容均是EEWORLD论坛网友：x1816 原创，在此感谢。
