新手如何看懂电路图（三）：几分钟让你看懂电路原理图，不再求人

上期为大家讲解了《新手如何看懂电路图（一）：知道这些规则，看电路图就不感觉乱了》和《新手如何看懂电路图（二）：仅此一文，让你看懂所有的元件位置图》，网友纷纷表示收获颇多，这期继续为大家讲解如何看懂原理图。

原理图，又叫做“电原理图”。 通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路实际工作时的原理。

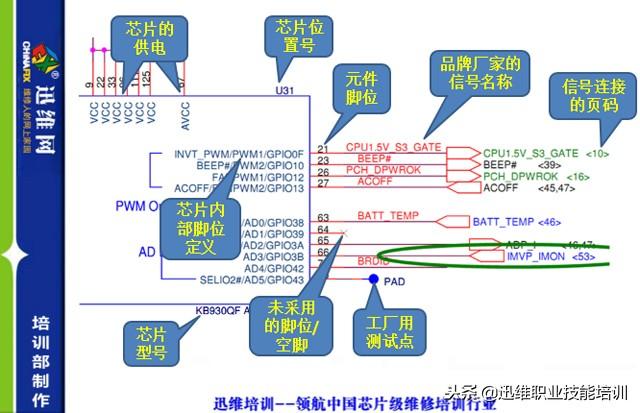

原理图就是用来体现电子电路工作原理的一种工具。我们只要学会查找原理图， 就能够根据它去深入的维修。下面我们将对原理图中的标识进行详细解释。

1.附加电路 。主要将主信号或主电压进行转换或变换的电路。

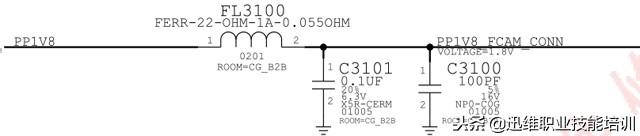

如下图：PP1V8电压通过保险电感转换为PP1V8_FCAM_CONN电压。

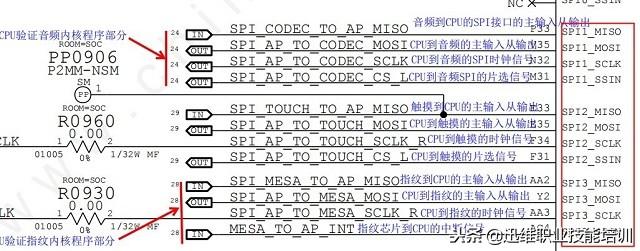

2.线路连接页号提示。 为了方便查找，在每一条非终端线路上都会标识与之连接的另一端信号的页码。

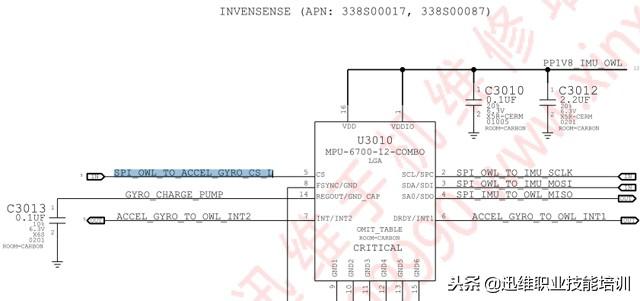

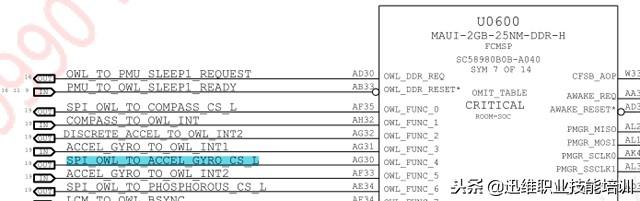

例如：查找SPI_OWL_TO_ACCEL_GYRO_CS_L是由谁输入到U3100的，根据线路连接页号提示，就可以直接找第九张电路图。

再根据信号描述找到所连接的芯片是U0600。

现在大多是电子版电路图，可以使用PDF软件轻松搜索，页面就显得不那么重要了。

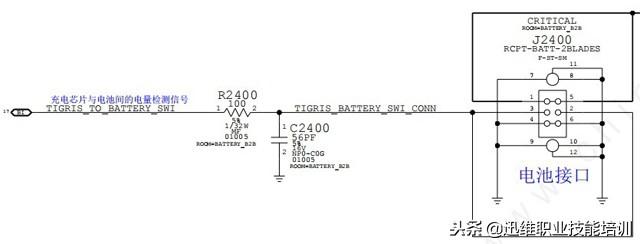

3.接地点。 主板上任何一个接地点都是相通的，它也相当于电池的负极。

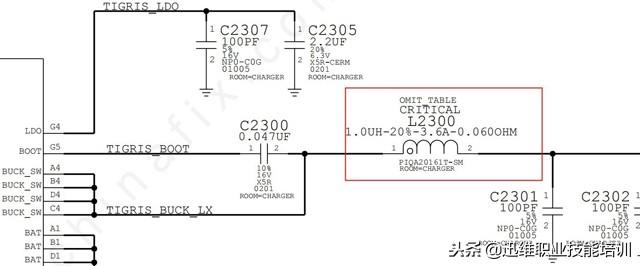

4.电感。 电感旁边会标注大小。如图：电感L2300为1.0UH。

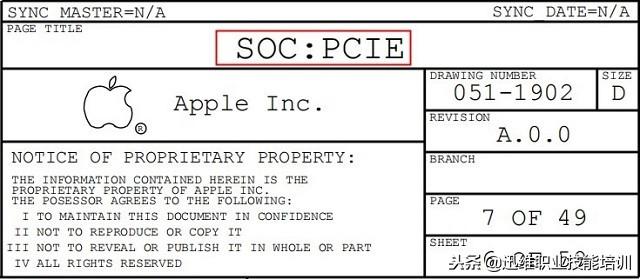

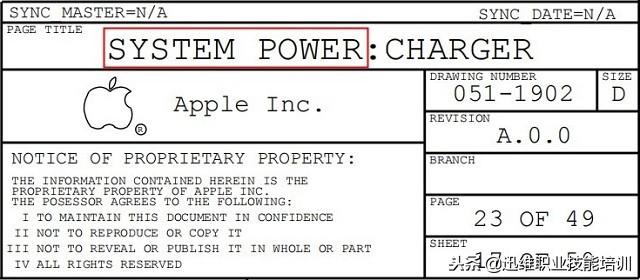

5.主电路功能。 主要描述本张图的功能。如图：系统电源、充电器。

PCIE总线和接口。

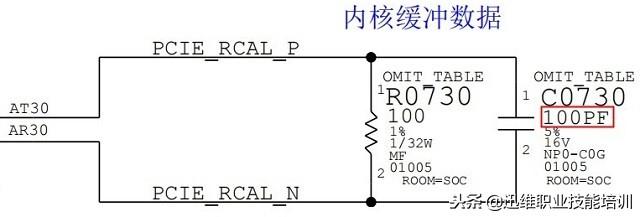

6.电容。 电容旁边会标注大小。如图：电容C0730为100PF。

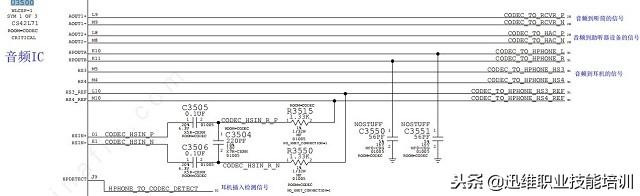

7.信号名称。 对该线路传输的信号进行描述。

8.元件编号。 对每一个元件进行编号。在这里，CPU的编号有一个小小的区别。

如图：它将U0600 CPU这个元件编号分为四个部分，但它们仍然是一个元件，仔细看图后会发现，只不过是每一部分处理的功能不一样。

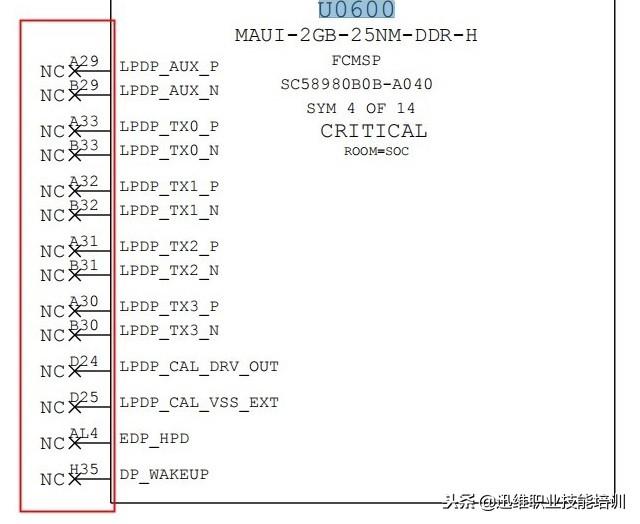

9.空点。 用NC或X表示，如果在维修过程中发现是空点的焊盘掉了，对维修没有影响。

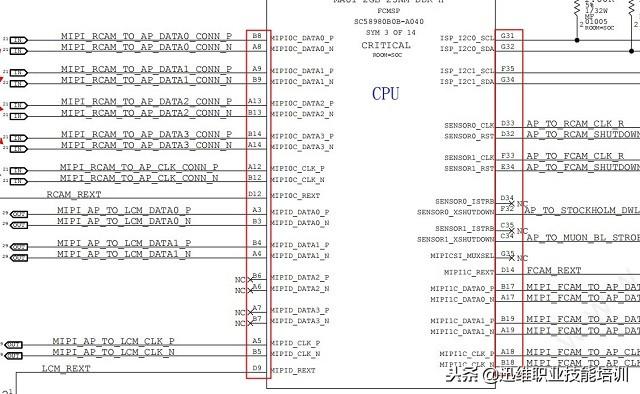

10.引脚定义。 主要针对芯片内部管脚进行描述，可以配合信号说明同时分析。

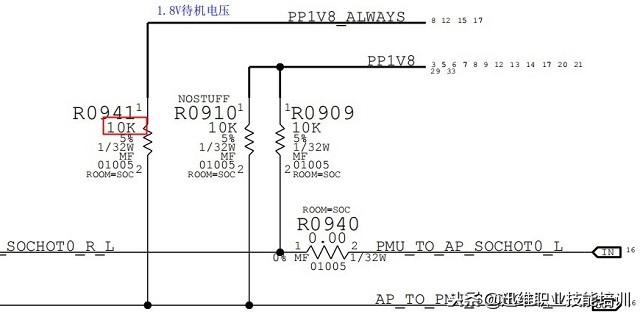

11.电阻。 电阻旁边会标注大小。如图：电阻R0941的大小为10K欧。

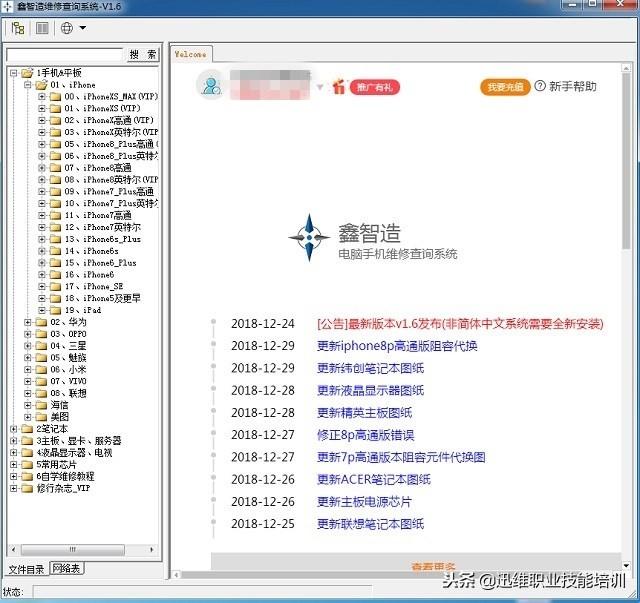

有一个好用的、免费的查询软件推荐给你，资料全，简单易用，更适合咱们维修朋友。

总结： 看懂电路图，并且能在实际工作中灵活运用，是一个专业维修员的基本要求。学会电路图的识别，并了解其电路原理，您就可以向更高一个层次迈进。

W1110A硒鼓打印芯片测试页指南（可查看历史打印总页数）

大家好啊，大家购买自带芯片的W1110A硒鼓后如果要查看历史打印总页数要怎么操作呢？其实，打印芯片测试页就可以看到了哦。接下来就给大家放上打印测试页的视频教程供大家参考哦~

ps：本方法仅适用于自带芯片的W1110A硒鼓

1、带显示屏打印机打印指南

视频加载中...

2、无显示屏打印机打印指南

视频加载中...

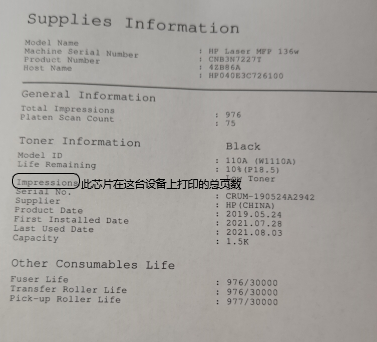

3、测试页打印页数查看
