4013芯片组成的延时开关电路

这是一个有一定使用价值的延时开关。电路原理图见图所示。

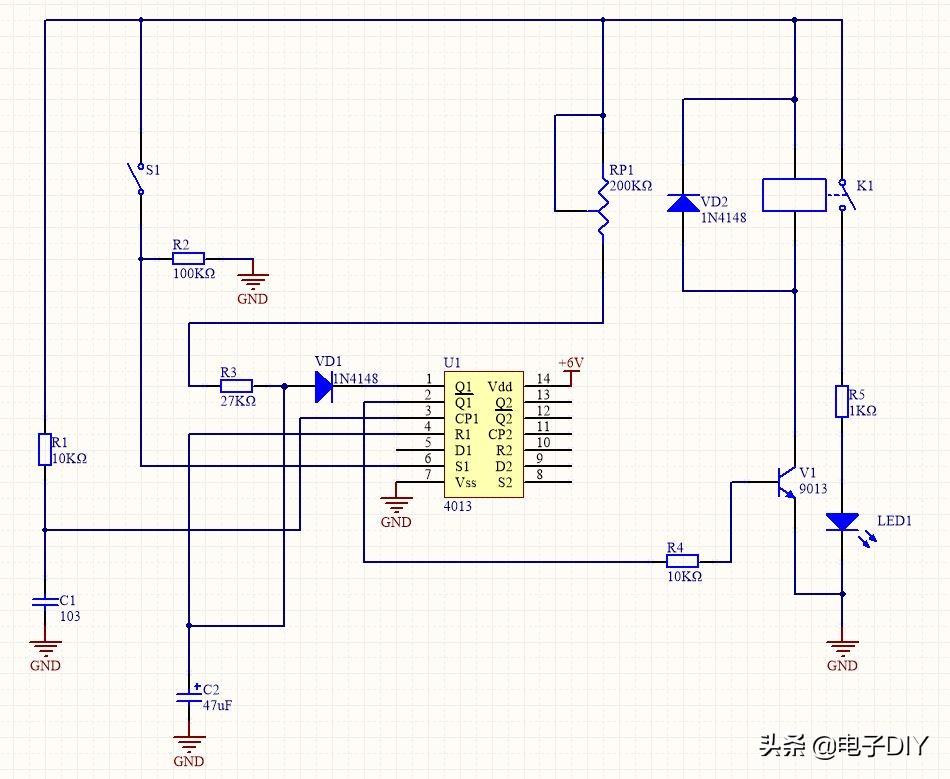

延时开关电路原理图

由4013芯片D触发器及三极管、继电器等外围元件组成定时开关。

原理简介

按动开关S1（指开关器件）后，定时启动，4013的置位端S1（4013芯片的第6个引脚）为高电平“1”状态，所以输出端Q1为高电平，!Q1（Q1的取反）为低电平，经过电阻R4加到V1的基极，V1截止，继电器K不吸合，LED1处于熄灭状态。

此时VD1处于反偏而截止，C2通过RP1和R3充电，4013的复位端R1的电平按照指数规律上升，当上升到R1端的阈值电平时，D触发器立即翻转复位，Q1端输出为低电平状态，!Q1端输出为高电平状态，于是V1导通，继电器吸合，LED1恢复点亮，定时结束。与此同时，C2经过VD1放电，为下次定时做准备。

定时时间的长短取决于RP1+R3和C2的乘积。取值越大，延时时间越长。

实验提示

本电路的接法是实现了开关的延时闭合，如果需要延时断开的工作方式可以通过改变三极管V1的类型，将NPN型管换成PNP型管即可。

也可以使用继电器的另一组常闭触点来控制负载，实验延时断开的目的。

本实验中，R3、C2的取值均较小，所以延时时间比较短；可以调整RP1,LED1熄灭时间的长短发生变化。

电路中只使用了双D触发器4013芯片中的一组引脚。另一组没有用到可不做处理。

此电路用到了4013逻辑芯片来控制延时，可与前面讲到的 光控延时开关电路对比学习，灵活运用，学得会更牢固些！

CD4013的引脚图、真值表及应用

唯样电子资讯为广大电子爱好者提供电子元器件相关知识和学习资料，以供大家学习交流。

CD4013是双D触发器芯片，在数字电路中常用来进行锁存数据, 组成分频电路等。

CD4013的引脚图与真值表 在电子技术中，N/2(N为奇数)分频电路有着重要的应用，对一个特定的输入频率，要经N/2分频后才能得到所需要的输出，这就要求电路具有N/2的非整数倍的分频功能。CD4013是双D触发器，在以CD4013为主组成的若干个二分频电路的基础上，加上异或门等反馈控制，即可很方便地组成N/2分频电路。

上面介绍的N/2分频电路仅限于N≤7，当N≥7时，可根据分频N值的大小，相应增加二分频级数，并恰当引接反馈信号走线，便可得到N≥7的分频电路。 N/2分频电路可得到如下几个特性： 1、电路工作原理是，在第n个周期，末级两分频器的输出为高电平时，输入时钟脉冲的上升沿使分频电路工作；在第n＋1个周期，末级两分频器的输出为低电平时，输入时钟脉冲的下降沿使分频电路工作。 2、电路采用的是异步触发形式，各触发器的初始状态不会影响到分频的功能。如果要求初始状态为“0”状态，可以将D触发器的复位端R引出，接至复位控制电路。 3、输入信号fi的最高工作频率fimax除受到CMOS元件FM的限制外，还受到D触发器、反馈门翻转延迟和 电容C滤波频率特性的影响，所以应尽可能提高fi的值。一般情况下，最高工作频率fimax在几百千赫以下。
