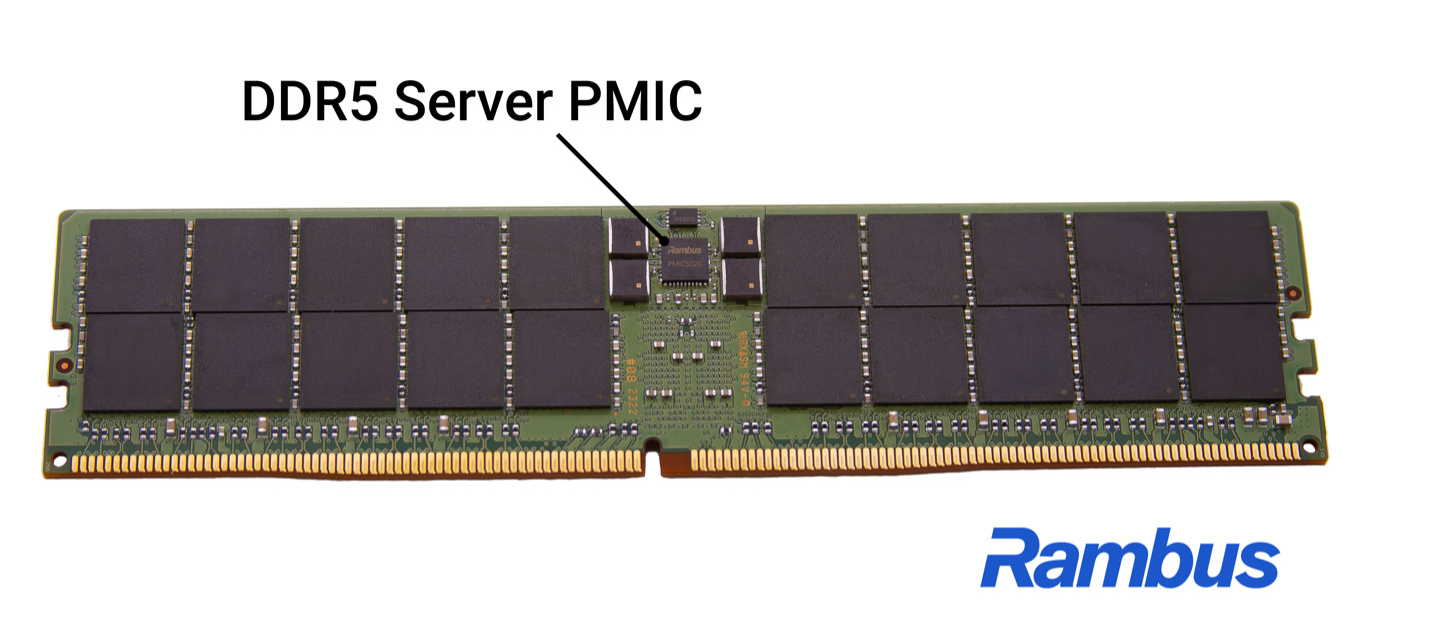

Rambus推出DDR5 RDIMM服务器内存专用PMIC电源管理芯片

IT之家 4 月 30 日消息，Rambus 公司于当地时间 4 月 29 日发布 DDR5 RDIMM 服务器内存专用 PMIC 电源管理芯片：

PMIC5000：符合 JEDEC 高电流规范

PMIC5010：符合 JEDEC 低电流规范

PMIC5020：符合 JEDEC 极端电流规范

IT之家注：DDR5 内存将原先的电源管理功能从主板移至内存本体，对内存性能起到关键性作用。

发布该系列 PMIC 产品后，Rambus 可以为数据中心提供完整的 DDR5 RDIMM 内存芯片解决方案，包括 RCD、PMIC、SPD Hub 及温度传感 IC。

Rambus PMIC5000、PMIC5010、PMIC5020 三款 PMIC 电源管理芯片现已面向内存模组制造商出货。

一线笔电厂商华硕都在用的主控芯片你还不来看看

前言

华硕作为业界知名一线笔电厂商，历经数十年发展，已构建起一套多元化的产品线矩阵，覆盖了笔记本电脑、主板、显卡、3C配件、存储设备、网络通信设备及智能手机等多个细分领域，放眼全球市场华硕也屡受消费者认可。

为助力各位读者朋友深入了解华硕原装电源适配器主控芯片的选型情况，充电头网整理了以往拆解的13款华硕原装适配器产品，功率段覆盖18-300W，下文小编将为您详细介绍。

历年华硕电源适配器主控芯片应用案例

文中出现的多款主控芯片如上表所示。

初级主控芯片数据分析

将文中初级主控芯片厂商占比绘制成饼图，发现立锜占比最高，可达36%。

将文中初级主控单芯片应用次数绘制成条形图，发现立锜RT7791PLB和RT7791两款芯片应用次数最多，均为2次。

同步整流芯片数据分析

另将同步整流芯片厂商占比绘制成饼图，发现MPS芯源占比最高，可达29%。

也将文中同步整流单芯片应用次数绘制成条形图，发现除未知芯片外，MPS芯源MP6908应用次数最多，可达2次。

18W功率段

ASUS华硕18W快充充电器

ASUS华硕这款18W快充充电器机身造型设计简约，通体黑色很有质感。充电器配有一个USB-A口，支持QC快充协议，支持5V2A或9V2A输出，可以拿来给手机进行日常充电。

内置初级主控芯片

Renesas瑞萨iW1790

内置瑞萨的PWM初级控制器，型号iW1790，该方案无需光耦或其他反馈元件，与自家协议芯片搭配使用，通过变压器进行通讯，减少外围元件数量，简化系统设计。

内置同步整流芯片

Renesas瑞萨iW662

充电器内置瑞萨同步整流于协议二合一芯片，型号为iW662，与瑞萨IW1790控制器搭配，无需外部反馈元件，直接使用变压器通信。并且芯片内集成同步整流控制器，进一步简化设计，降低成本。

相关阅读：

1、拆解报告：ASUS华硕18W快充充电器

ASUS华硕18W USB PD3.0充电器

华硕这款18W USB PD充电器的最大卖点就是整个产品都通过了USB-IF协会的认证，充电器整体的性能自然是有足够保障。

内置初次级二合一芯片

PI帕沃英蒂格盛 SC1224K

充电器的主控芯片为PI帕沃英蒂格盛的SC1224K，该芯片将初级主控与次级同步整流一并集成。

相关阅读：

1、ASUS华硕18W USB PD3.0充电器拆解

30W功率段

ASUS华硕30W USB PD快充充电器

充电头网就拿到了ASUS华硕一款30W USB PD快充充电器，支持PPS快充协议，并兼容QC快充，最大30W快充输出功率则能满足手机和平板的日常充电需求。

内置初级主控芯片

NXP恩智浦TEA19363T

内置的PWM主控芯片为NXP恩智浦TEA19363T。

内置同步整流芯片

NXP恩智浦TEA1993TS

次级同步整流控制器同样由NXP恩智浦提供，型号为TEA1993TS。

相关阅读：

1、拆解报告：ASUS华硕30W USB PD快充充电器

45W功率段

ASUS华硕ROG 45W PD快充充电器

华硕这款45W PD充电器采用美规插脚，自带2米长输出线缆，比较适合在固定场所使用，不适合日常携带。充电器支持5V3A、9V3A、15V3A、20V2.25A四组电压档位，能兼顾手机充电。

内置初级主控芯片

RICHTEK立锜RT7791

PWM主控芯片为RICHTEK立锜RT7791。芯片内部集成稳压器，支持10-40V供电，支持自适应的过电流保护，支持自适应环路增益控制用于提升环路稳定性，轻载及空载下绿色模式运行，支持外接NTC用于过热保护，支持全面的保护功能，适用于USB PD充电器。

内置同步整流芯片

丝印ThZ芯片

丝印ThZ的同步整流控制器。

相关阅读：

1、拆解报告：华硕ROG 45W PD快充充电器

ASUS华硕45W PD快充充电器

华硕45W PD快充充电器设计简洁，自带USB-C输出线缆，支持PD2.0快充，可以给支持PD快充的设备进行使用，同时由于自带线缆，也会省去插拔线缆的麻烦，使其起来更加省心。最大45W充电功率，可满足笔电、平板、手机等设备充电需求。

内置初级主控芯片

丝印T22AL芯片

主控芯片丝印T22AL，实际型号不明。

内置同步整流芯片

DELTA台达丝印DAS012芯片

次级同步整流控制器，丝印DAS012，台达定制型号。

相关阅读：

1、拆解报告：华硕45W PD快充充电器

48W功率段

ASUS华硕48W 3A1C快充旅行充电器

华硕这款充电器机身整体设计简洁，边角过渡圆润。这款产品的一大特点便是可组装英规和欧规插脚，使其能够在欧洲地区使用，作为一款旅行充电器来用再好不过了。

内置初次级二合一芯片

PI帕沃英蒂格盛 INN3267C

USB-C口充电器主控芯片采用PI帕沃英蒂格盛 INN3267C，是一颗集成初级开关、同步整流、FluxLink反馈和恒功率特性的离线反激式恒压/恒流准谐振开关电源IC。

PI帕沃英蒂格盛 SC1548C

USB-A口充电器主控芯片采用PI帕沃英蒂格盛 SC1548C，内置反激式控制器、初级开关管，以及次级侧检测和同步整流控制器，此外还带有HIPOT隔离保护的集成反馈链路，集成度非常高。使用时无需搭配光耦，内建多重保护功能。

相关阅读：

1、拆解报告：华硕48W 3A1C快充旅行充电器

65W功率段

ASUS华硕ROG 65W自带线PD快充充电器

华硕这款65W PD充电器采用国标插脚，自带2米长输出线缆，比较适合在固定场所使用，不太适合日常携带使用。充电器支持5V3A、9V3A、15V3A、20V3.25A四组电压档位，满足笔记本充电的同时还能兼顾手机充电。

内置初级主控芯片

RICHTEK立锜RT7791

PWM主控芯片来自RICHTEK立锜RT7791。芯片内部集成稳压器，支持10-40V供电，支持自适应的过电流保护，支持自适应环路增益控制用于提升环路稳定性，轻载及空载下绿色模式运行，右上角外接NTC用于过热保护，支持全面的保护功能，适用于USB PD充电器。

内置同步整流芯片

丝印TWZ芯片

同步整流控制器丝印TWZ，SOT23-6封装，实际型号不明。

相关阅读：

1、拆解报告：华硕ROG 65W PD快充充电器

ASUS华硕ROG 65W PD快充充电器

ROG 65W USB PD充电器采用哑光外壳，固定国标插脚，输出具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A和3.3-21V3.25A两组PPS电压档位。不仅对手机快充具有非常好的兼容性，还能兼顾笔记本充电使用。

内置初级主控芯片

RICHTEK立锜RT7791P

PWM主控芯片采用立锜RT7791P，内部集成稳压器，支持10-40V供电，支持自适应的过电流保护，支持自适应环路增益控制用于提升环路稳定性，支持绿色模式，支持外接热敏电阻进行过热保护，具有供电过压保护、输出过压欠压保护、二次侧整流管短路保护。支持可编程的线损补偿，适合USB PD快充应用。

内置同步整流芯片

丝印91808芯片

同步整流器丝印91808，实际型号不明。

相关阅读：

1、拆解报告：华硕ROG 65W PD快充充电器

ASUS华硕QC5认证65W PD快充充电器

华硕这款充电器采用PC材质黑色外壳，表面磨砂。机身外壳上设计有两个非常显眼的高通QC5认证logo，很好的凸出了充电器的独特卖点。

内置初级主控芯片

RICHTEK立锜RT7791PLB

开关电源主控芯片采用立锜RT7791PLB，这是一款反激开关电源控制器，适用于USB PD和PPS电源应用。

内置同步整流芯片

MPS芯源MP6908

MPS芯源 MP6908支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

相关阅读：

1、拆解报告：华硕QC5认证65W PD快充充电器

ASUS华硕adol 65W氮化镓充电器

华硕adol推出一款氮化镓充电器，配备2C1A三个接口，两个C口单口输出性能完全一致，最大输出均为65W，支持盲插使用；另外A口最大输出30W，兼容协议全面。

内置初级主控芯片

ONSEMI安森美NCP1342

主控芯片为安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，并且具有超低的待机功耗，支持宽工作电压范围。

内置同步整流芯片

MPS芯源MP6908A

次级同步整流控制器为MP6908A，来自MPS芯源芯源半导体，最高工作频率600KHz。

相关阅读：

1、华硕笔记本进入氮化镓快充市场，首款65Ｗ充电器拆解

100W功率段

ASUS华硕100W 2C1A氮化镓充电器

华硕这款100W氮化镓充电器采用白色长条形机身设计，配备折叠插脚，便于携带和收纳，充电器具备2C1A三输出接口，单口输出时支持100W功率输出，双口同时使用时支持65+30W输出，可满足日常手机和笔记本电脑同时充电需求，十分实用。

内置初级主控芯片

MPS芯源HR1211

内置的主控芯片为MPS芯源 HR1211，这是一颗多模式PFC和电流模式LLC二合一控制器，将传统芯片方案需要2-3颗芯片才能实现的功能集成在一颗芯片内部，PFC控制器支持CCM和DCM工作模式。

HR1211采用数字环路控制，芯片参数可灵活配置。支持高压启动和智能X电容放电，PFC级支持最高250KHz工作频率，LLC级内置600V半桥驱动器，内部集成自举二极管，工作频率高达500KHz，支持丰富的保护功能。

内置同步整流芯片

MPS芯源MP6924A

同步整流控制器同样来自MPS芯源，型号MP6924A，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，可兼容CCM/DCM模式。MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用。

相关阅读：

1、拆解报告：华硕100W 2C1A氮化镓充电器

ASUS华硕ROG游戏本100Ｗ充电器

华硕这款ROG 100W PD快充充电器是专为幻系列笔电设计的，与常见的笔记本电源适配器不同，它采用了方正的外形设计，整体尺寸相较也小很多。此外支持PD3.0通用快充协议，具备5V3A、9V3A、15V3A、20V5A四组电压档位，适用于华硕笔记本与其他主流数码设备使用。

内置初级主控芯片

RICHTEK立锜RT7791PLB

开关电源主控芯片采用立锜RT7791PLB，这是一款反激开关电源控制器，适用于USB PD和PPS电源应用。

内置同步整流芯片

MPS芯源MP6908

MPS芯源 MP6908支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

相关阅读：

1、华硕进入大功率快充市场，ROG游戏本100Ｗ充电器拆解

300W功率段

ASUS华硕游戏本300W充电器

这款充电器是华硕ProArt StudioBook One笔记本电脑随机附送的适配器，这是一款输出功率高达300W的高密度电源适配器，支持固定48V电压输出，最大电流可达6.25A，由伟创力代工。

内置初级主控芯片

ONSEMI安森美NCP13992

LLC控制器采用安森美的NCP13992，这是一款用于半桥谐振转换器的高性能电流模式控制器。此控制器内置600V门极驱动器，简化布局，减少了外部部件数量。在需要PFC前级的应用中，NCP13992可输出驱动信号控制PFC控制器。

内置同步整流芯片

ONSEMI安森美NCP43080D

同步整流器同样来自安森美，型号为NCP43080D，支持CCM、DCM、准谐振反激，正激和LLC应用。

相关阅读：

1、内置6颗第三代半导体芯片，华硕游戏本300W充电器拆解

充电头网总结

通过整理文中数据，充电头网了解到，先看初级主控芯片，占比最高的芯片厂商为立锜，实际占比为36%，其次便是PI帕沃英蒂格盛，实际占比为22%。而在单芯片应用次数方面，应用次数最多的RT7791、RT7791PLB两款芯片均来自立锜，分别有两次应用。再看同步整流芯片，占比最高的厂商为MPS芯源，实际占比为29%，其次便是PI帕沃英蒂格盛，实际占比为22%。而在单芯片应用次数方面，应用最多的型号为MPS芯源MP6908。

文中数据来源于充电头网自购拆解数据库，仅供参考。
