什么是LM358 运算放大器？LM358 引脚图及功能详解，几分钟带你搞懂

我是小七，

干货满满 。大家不要错过，建议收藏 ，错过就不一定找得到了，内容仅供参考，图片记得放大观看。

如果有什么错误或者不对，欢迎各位大佬指点 。

图片来源于网络

今天是 LM358 运算放大器 ，主要是以下几个方面：

1、什么是 LM358?2、LM358 引脚图及功能3、LM358 CAD 模型4、LM358 工作原理5、LM358 特性参数6、LM358 经典典型电路

一、什么是 LM358?

LM358 运算放大器 属于一种低功率双运算放大器 ，由两个独立的高增益内部频率补偿运算放大器 组成，专门设计用于在宽电压范围内由单电源供电 。

LM358 运算放大器 具有低功耗 、共模输入电压范围扩展到地/VEE以及单电源或双电源操作。与单电源应用中的标准运算放大器类型相比，它具有几个明显的优势。

该放大器可在低至 3.0 V 或高达 32 V 的电源电压下工作 。共模输入范围包括负电源，因此在许多应用中无需使用外部偏置组件。输出电压范围还包括负电源电压。

LM358 运算放大器实物图

二、 LM358 引脚图及功能

LM 358 共有 8 个引脚，每个引脚具有不同的单独功能，下面为 LM 358引脚图及功能。

引脚 1 和引脚 8 是比较器的输出。引脚 2 和引脚 6 为反相输入。引脚 3 和引脚 5 是同相输入。引脚 4 是 GND 端子。引脚 8 是 VCC+。

LM358 引脚图及功能

运算放大器：

运算放大器 ，或简称运算放大器，本质上是一种直流耦合高增益电压放大设备 ，它们非常适合用于信号调理、直流放大、滤波，并可与外部反馈组件（如其输出之间的电容和电阻器）一起使用输入端子。

运算放大器根据其反馈配置执行不同的功能，无论是电阻式、电容式还是两者兼而有之，在此基础上，它可以使用差分放大器、积分器或加法器 。

同相输入：

运算放大器的同相输入 在LM358的电路图上用“+”号标记，同相输入为3 引脚 。发现正电压施加到同相输入，然后它不会发生变化，它将在输出端产生正摆动。

如果将变化的波形（例如正弦波）应用于非反相输入（例如 LM358 中的引脚 3），那么它将以相同的方式出现在输出端，它没有被倒置。

反相输入：

运算放大器的反相输入 在 LM358 的电路图中用“-”号标记，反相输入为 2 号引脚。

当在反相输入端施加正电压时，将产生负电压摆幅。因此，对反相输入应用正弦波，将在输出端出现反相。

LM358 引脚图及功能

三、 LM358 CAD 模型

1、 LM358 电路符号图

2、 LM358 封装尺寸图

3、 LM358 3D 模型

四、LM358 IC 工作原理

LM358 引脚图

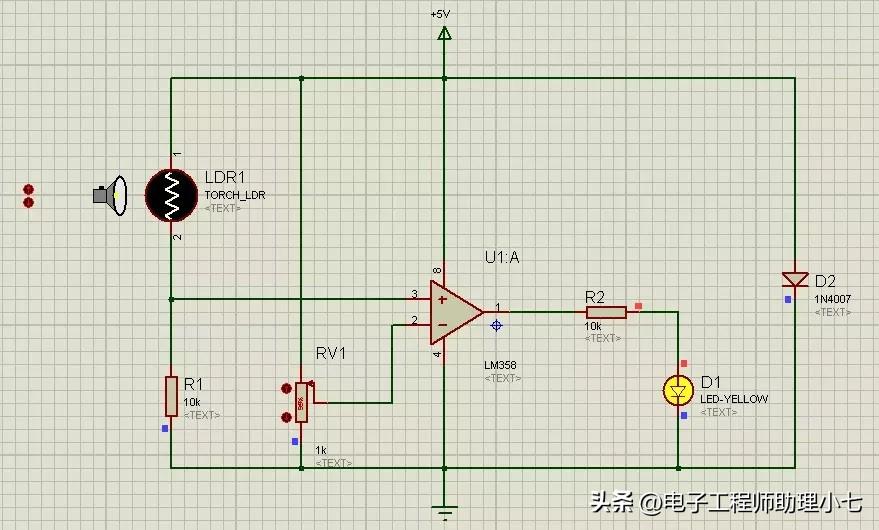

这里设计了一个 LM358 的 Proteus 模拟，可以让你更好地了解 LM358 IC 的工作原理 。在这个模拟中，根据 LDR 值设计了一个小型自动 LED 开关电路 。图像如下图所示：

LM358 IC 工作原理

你可以在上图中看到，我将 LDR 连接在输入引脚上，而 LED 连接在 LM358 的输出引脚上。

现在，当 LDR 变暗时，LED 将保持关闭状态，但当 LDR 亮起时，LED 也会亮起。

可变电阻用于灵敏度目，在下图中，显示了它的 ON 状态：

LM358 IC 工作原理

你可以在上图中看到现在 LED 亮起，因为 LDR 亮着。

五、 LM358 特性参数

在单个封装中集成两个运算放大器宽电源范围单电源 - 3V 至 32V双电源 – ±1.5V 至 ±16V输入差分电压范围 ±32低电源电流 – 700uA输入共模电压范围 -0.3 至 32两个运算放大器的单电源可实现可靠运行结温 150˚C工作环境温度 – 0˚C 至 70˚C储存温度范围 - 65˚C 至 150˚C焊针温度 – 260 ˚C（10 秒 – 规定）短路保护输出可用封装：TO-99、CDIP、DSBGA、SOIC、PDIP、DSBGA

六、LM358 经典典型电路

1、使用LM358的简单震动报警电路

使用 LM358的震动报警电路设计简单， 在家用汽车上有很多应用。该电路的主要应用是作为汽车的防盗报警器 。在此电路中，压电传感器用作震动传感器，必须安装在你必须保护的门上。

图中所示 LM358 接在反相施密特触发器上。端口 R1 设置电路的阈值电压。R1 用作反馈电阻。

当压电传感器未激活时，压电传感器的输出将为低电平，IC 的输出也为低电平，因此传感器的输出为高电平并作为施密特触发器激活。然后它会发出蜂鸣声。

即使振动已分离，蜂鸣器仍会发出一段时间的蜂鸣声。这是因为，当LM358 IC被触发时，反相输入影响不大，状态不容易反相。因此，将传感器牢固地固定在表面上，无论你将其放置在何处，并且将传感器放置在门把手附近总是好的。

所以这里这个图必须使用 3V电池作为电源 ，调节R2 寄存器以获得必要的灵敏度 。

2、 LM358 的红外接近传感器

1）元器件清单

LM35810K欧姆电阻220欧姆电阻红外发射器 LED红外接收器 LED彩色 LED电池 5V10K 欧姆可变电阻

红外灯 ：

IR LED 是固体闪电设备，通电时会发出某种形式的电磁辐射。IR LED 发出的光比可见光长。使用的红外光电二极管必须能够检测到红外 LED 发出的特定波长的 INFRA RED ，这一点非常重要。

红外光电二极管 ：

它是一种特殊类型的二极管，它在暴露于光线时会产生电流，它以反向偏置连接以进行红外线检测。在没有红外辐射的情况下，当光线没有落在它上面时，它具有非常高的电阻和少量电流流过它，称为暗电流。但是当红外线落在它上面时，会产生更多的电荷载流子，并且它的电阻会降低，并且电流开始流动，该电流与落在光电二极管上的辐射强度成正比。在接近传感器中，光电二极管使用此机制来生成电信号。

LM358 的红外接近传感器

2）工作原理：

接近传感器遵循的原理非常简单。IR LED 和光电二极管相互并联，用作发射器和接收器。光电二极管以反向偏置连接。当障碍物出现在发射器射线的前面时，发射器射线是 IR LED 发射器，当该光被反射回来时，它被充当接收器的光电二极管拦截。 反射的光线会降低光电二极管的电阻，因此会产生大的电荷载流子并产生电信号。

这个信号实际上是10k电阻上的电压，这是电位器，我们可以通过调整这个电压来调整这个电压，距离也会有所不同。它直接馈送到运算放大器的同相端。运算放大器的功能是比较在引脚 2 和引脚 3 上给它的两个输入。

来自光电二极管的信号被提供给连接 10k 电阻的同相引脚（引脚 3）和阈值电压从电位器到可调节的反相引脚（引脚 2）。如果非反相引脚 2 上的电压大于反相引脚上的电压，则表示光没有落在光电二极管上，则运算放大器输出为高电平，否则输出为低电平。

数字输出为高电平或低电平。避障机器人或线跟随机器人使用接近传感器的数字输出信号来停止机器人的运动或改变机器人的方向。一旦障碍物足够近，信号就可以通过H桥电路直接馈送到电机的输入引脚来驱动电机。

模拟输出是从零到某个有限值的连续值范围。电机驱动器或其他开关器件不能直接使用模拟信号。首先，它们需要由微控制器处理，并通过 ADC 和一些编码转换为数字形式。这种输出形式需要一个额外的微控制器，但无需使用运算放大器。

比较器的工作模式很简单：

如果 Vin > Vref，则 Vout = Vcc，

参考电压设置在 2 号引脚，如果 Vin < Vref，则 Vout = 0，因为我们将引脚接地。

值得一提的是，此时输出电压将约等于电源电压Vout~Vcc。

鉴于这些情况，我们将 IR 接收器输出连接到非反向输入（正）意味着我们将 IR 接收器连接到 LM-358 的输入引脚 2。最初我们说当光电二极管不捕获红外辐射时，我们将有大约 0.56V 的电压输出。

因此，我们必须首先给出高于 0.56V 电压的 Vref。在这里，我们将使用电位器将高于 0.56V 的值设置到引脚 Vref。在这种情况下，在状态 0 中，我们有 Vin < Vref 且 Vout = 0，因此 LED 将关闭。

当接收器将捕获辐射时，它将允许更高的电流通过，该电流将超过 Vref，我们将有 Vin> Vref 并且 Vout = Vcc，大约 9V。

3、使用 LM-358 的太阳能跟踪器

1）元器件清单

组件名称

数量

LM-358

1

BC-547

2

BC-557

2

1 KΩ 电阻

2

10 KΩ 电阻

2

直流电机

1

电位 50 KΩ

1

LDR

2

电池 9-12V

1

BC547 晶体管

本项目使用了两个 BC547 晶体管。BC547 是 NPN 双极结型晶体管。这通常用作开关和放大器。我们在这个电路中使用了 BC547 作为开关。在基极施加的电流越小，它可以控制在集电极和发射极的电流越大。

BC557 晶体管

BC547 是 PNP 双极结型晶体管，通常用作开关和放大器 。当在基极上施加接地（0）电压时，集电极和发射极将关闭（正向偏置），当在基极上施加正电压时，集电极和发射极将打开（反向偏置）。

LDR（光敏电阻）

LDR 或光相关电阻是可变电阻，它也被称为光敏电阻。这些 LDR、光敏电阻或光敏电阻的工作原理是“光导”。LDR 电阻的变化取决于落在 LDR 表面上的光强度。当光落在 LDR 的表面上时，LDR 的电阻会降低并增加元件的电导率。当没有光落在 LDR 的表面上时，LDR 的电阻很高，从而降低了元件的电导率。

使用 LM-358 的太阳能跟踪器

2）接线说明

LDR1 与 R1（10K） 串联，会改变电压。 LDR1和R1 的 连接点是同相引脚LM358的输入， LM358与LM358 IC的第 3脚 相连，后者是 第一个运算放大器的输入。

同样， LDR2 与 R2（10K） 串联。LDR2 和 R2的 连接点 是 LDR2 的 输出端 ，连接到 LM358 IC 的引脚 5 。引脚 5 是 第二个运放的 LM358 IC 的同相输入端 。

10K 可变电阻器 ( RV1) 固定端子 1 连接到 Vcc ， 固定端子 2 连接到 地 。可变电阻器 (RV1)的 可变端子 连接到 IC 引脚 2 和 6 。引脚 2 和 6 分别是 IC 的 Op-Amp 1 和 Op-Amp 2的反相输入端 。

运算放大器 1 输出引脚 （IC 引脚 1）连接到晶体管 Q1 和 Q3 的 基极端子，而 运算放大器 2 输出引脚 （IC 引脚 7）连接到晶体管 Q2 和 Q4 的基极端子.

晶体管（BC547） Q1、Q2 集电极端接 Vcc ，晶体管（BC557） Q3、Q4 集电极端接 地 。

三极管Q1、Q3的 发射极 均 短接 ， 通过二极管D1、D3 的连接点 与电机端 相连。三极管Q2和Q4的 发射极 均 短接 ， 通过二极管D2和D4 的连接点 与电机端 相连。

3）工作原理

LM358 是控制整个系统的主控制器，这里它作为电压比较器工作。 当同相输入端（+）处的电压大于反相输入端（-）处的电压时，电压比较器的输出将为高电平。

当没有光落在 LDR 表面时，它的电阻很高，那么所有电压都分配在 LDR 上，输出为低电平（接地）。当光线落在 LDR 表面时，它的电阻很低，那么所有电压都分配在电阻上，输出为高电平 (VCC)。

可变电阻用于设置运算放大器 1 和运算放大器 2 的反相 (-) 端的参考电压。

晶体管 BC547 和 BC557 形成一个 H 桥，用于控制电机方向。

当光照在 LDR 上增加时，LDR 的输出电压也在增加。因此，同相 (+) 端的电压也会增加，当该电压大于参考电压时，运算放大器的输出变为高电平。

输入 A

输入 B

输出

0

0

停止

0

1

顺时针

1

0

逆时针

1

1

停止

互补对称晶体管 BC547 和 BC557 形成 H 桥，借助它我们控制电机旋转。考虑第一个比较器的输出为高而第二个比较器的输出为低的情况。当 Q1 和 Q4 开启时，电机将顺时针方向旋转。考虑第一个比较器的输出为低而第二个比较器的输出为高的情况。当晶体管 Q2 和 Q3 开启时，电机将逆时针旋转。如果两个比较器的输出均为低电平，则晶体管 Q3 和 Q4 导通，但没有电流流过电机。同样，如果两个比较器的输出都为高电平，晶体管 Q1 和 Q2 将开启，但没有电流流过电机。

4、使用 LM358的电池监控电路

电池电量指示电路使用双运放 IC LM358 监控 12V 电池的低、正常和满电平。

使用 LM358的电池监控电路

1）元器件清单

电阻: (1/4 Wаttѕ)R1 – 10KR2 – 10KR3 – 10K (电位器)R4 – 10K (电位器)R5 – 1.5KR6 – 1.5KR7 – 1KR8 – 1.5KR9 – 1.5KLM358 ICLEDѕ：红色、绿色、黄色100mA 保险丝12V 电池

2）电路说明

电路监控 12V 电池电压，将显示电池的充电水平，指示低电压、正常电压和满电压。 电位器在红色/黄色/绿色 LEDѕ 时调整 指示。例如，红色 LED 在 11V 时亮起，绿色 LED 在 12V 时亮起。黄色 LED 在这些值之间重新打开。该项目也可用于监控 4v、6v、24v 等，只需稍作修改。

4、带有 LM358 的光电二极管

带有 LM358 的光电二极管

1）元器件清单

LM358光电二极管10K电位器10K电阻晶体管BC547引领

2）电路描述

10K 电阻与光电二极管串联，光电二极管的输出提供给 LM-358 的 3 号引脚。在这个项目中，当辐射落在光电二极管上时，LED 将打开和关闭。电位器连接在引脚 2 上，用作参考电压。 运算放大器的输出在 BC547 的基础上给出。集电极与发光二极管相连，发射极与地相连。

6、其他应用

传感器放大器传统运算放大器电路积分器、微分器、加法器、加法器、电压跟随器等，直流增益模块、数字万用表、示波器比较器（回路控制和调节）有源滤波器通用信号调理和放大4 至 20mA 电流环路发送器

以上就是今天的内容，大家记得关注 ，给我点赞 哦，欢迎大家在评论区留言 ，请各位大佬多多指教 。

图片来源于小红书

知道LM358吗？它是什么？双运算放大器LM358功能介绍

一、LM358功能概述

双运算放大器LM358，内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

二、特性

内部频率补偿

直流电压增益高(约100dB)

单位增益频带宽(约1MHz)

电源电压范围宽:单电源(3-30V)

双电源(±1.5 一±15V)

压摆率(0.3V/us)

低功耗电流，适合于电池供电· 低输入偏流

低输入失调电压和失调电流

共模输入电压范围宽，包括接地

差模输入电压范围宽，等于电源电压范围

输出电压摆幅大(0 至Vcc-1.5V)

三、LM358引脚排列图

LM358的封装形式有塑封8引线双列直插式和贴片式，引脚功能如下：

LM358内部含有二个运算放大器，我们分别称为第一运放和第二运放。

1脚：第一运放输出端OUT1

2脚：第一运放反向输入端IN1-

3脚：第一运放同向输入端IN1+

4脚：接地端GND

5脚：第二运放同向输入端IN2+

6脚：第二运放反向输入端IN2-

7脚：第二运放输出端OUT2

8脚：正电源引脚VCC

四、LM358的功能描述

LM358中的运算放大器，可以构成各种电路，比如构成电压比较器，信号从第一运放反向输入端（2脚）和同向输入端（3脚）输入，经比较后由第一运放输出端（1脚）输出。如果3脚电压大于2脚电压，则1脚输出高电平；如果3脚电压小于2脚电压，则1脚输出低电平。

利用LM358设计的电子制作实例：红外二极管感应报警电路分析与制作

五、行情分析

LM358该型号，市场上比较常见，在各大网站上，搜索比较频繁，价格一直相对平稳。有些分析人士，还把该型号归类为电源电路，因为它使用范围比较宽。LM358最近一段时间市场销量比较稳定，主流品牌是TI、NS、国产品牌，国外品牌的价格一直相对偏高，最新报价有小幅度下滑，在0.4-0.7元/PCS区间波动。国产品牌价格就非常低，相比月初，价格同样也有了小幅度下滑，网络报价一般在在0.13-0.15元之间波动。

相关问答

lm358芯片怎样判断好坏?

1、通电一段时间后手摸集成运放块的温度,如温度大于50℃应怀疑其是否损坏。2、若可能的话,测其直流电流,应在几毫安以内。否则就是损坏。3、集成运放有单运...

LM358芯片的优缺点?

LM358芯片的优点:LM358是一款档次非常之高的双运算放大电路。LM358不仅稳定性极高,而且价格便宜,称得上是物美价廉。此芯片的结构是由二个独立的高增益运算放...

电源芯片LM358N用什么可以代替?

这个型号的芯片没有代换品,直接购买,更换时查好外围元件后再试机。这个型号的芯片没有代换品,直接购买,更换时查好外围元件后再试机。

lm358好坏如何判断?

[最佳回答]LM358被称为放大器。判断运算放大器的好坏,通常要测量DC电阻或其输入输出电压。测试LM358需要打开电源,输入信号,然后测量其输出是否正常。在一些高...

lm358放大电路公式?

LM358是一种双运算放大器芯片,常用于放大电路中。放大电路的一般公式是Vout=Av*Vin,其中Vout是输出电压,Av是电压增益,Vin是输入电压。在使用LM358放大电...

dk1203和lm358芯片电路原理?

DK1203和LM358芯片都是集成电路,分别用于不同的功能。DK1203是一款稳压芯片,通过负反馈回路控制输出电压稳定在设定值,广泛应用于稳压电源电路中。而LM358是一...

电子元件U8gBLM358具体是有什么作用?

LM358是运算放大器,用来做信号放大用的。单芯片内部包含2路运放LM358是运算放大器,用来做信号放大用的。单芯片内部包含2路运放

gs358s可用什么芯片代换?

LM358芯片可以替换as358m-e1。LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器,适合于电源电压范围很宽的单电源使用,完全可以替代as358m-e1...

使用LM358芯片产生信号三角波的问题，虽然说用一个运放A1作比较器产生方波，另一个做运放A2的积分?

很简单。你用TL431产生一个2.5V的稳定电压。然后把它接到电压比较器的反相输入端2脚,而同相输入端3脚接0-3.3的PWM波,从1脚获得输出。LM358的8脚接12V,4脚...

358芯片的供电电压是多少?

电压是12伏。lm358是控制芯片,其技术参数工作电压12伏,输出功率12瓦,主频速率32b,输入电压36伏,输入功率52瓦,主频接口采用三道HDl接入。电压是12伏。lm358是...
