投影知识小普及之投影机“心脏”DMD芯片

不少朋友在选购投影时，都会发现很多投影机产品的简介中都有这么一句话“采用美国德州仪器DMD芯片”。“DMD芯片”是个什么元件？应用在投影机上到底有什么作用呢？今天我们就一起来探究一下投影机“心脏”——DMD芯片的秘密。

投影机的“心脏”——投影芯片

投影机主要由光源和光机两大部分组成，光源部分大家都比较熟悉，但是对于光机却鲜为人知。投影机的光机部分最核心的器件就是投影芯片。市面上有很多采用DLP投影技术的投影机产品，其核心成像器件是DMD芯片。

DMD芯片的构造主要包括电子电路、机械和光学三个方面。其中电子电路部分为主要的作用就是控制电路，机械部分主要控制镜片转动，光学器件部分便是指镜片部分。当DMD芯片正常工作的时，光线经过DMD芯片，DMD表面布满的体积微小的可转动镜片便会通过转动来反射光线，每个镜片的旋转都是由电路来控制的。其实本质上DMD芯片是拥有众多小镜子的控制器，用来反射光线形成图像，是一个非常精密的产品。

DMD芯片的尺寸越大，其成像质量越好，并且拥有更高的光利用率

我们经常看到的0.47DMD、0.65DMD，DMD芯片前面的数字又代表什么意思呢？其实数字代表着芯片的尺寸。为了让投影厂商制造出不同分辨率的DLP投影机，德州仪器DLP推出了不同尺寸的DMD芯片。

在分辨率相同的情况下，DMD芯片的尺寸越大，其成像质量越好，并且拥有更高的光利用率。但是遗憾的是，市场上的投影机芯片都需要向日本和美国采购，目前中国还没有能力生产。

065英寸芯片 终于测到没有颗粒感的LED投影

LED光源智能投影大多数都是采用0.33英寸芯片，但是罕见有0.65英寸的产品。虽然都是1080P的分辨率，但是芯片尺寸对于画面的细腻度，对比度乃至色彩表现都有深刻的影响。芯片之于投影机就像汽车的引擎，核心部件决定影像质量。最近优派推出的Q20全高清LED智能家用投影仪则是采用0.65英寸的DMD芯片。

优派Q20

此外，优派Q20采用RGBG LED光源技术，提供2300 ANSI Lumens亮度和125% Rec 709色域范围, 此外还配置腾讯极光智能系统。并且它针对画面做了独特的优化，拥有Cinema SuperColor+技术。这种技术提供了125% REC 709宽广色域。此外它还支持HDR高动态范围以及配置Dynamic Black技术。让用户看到更多暗场细节和明亮场景的生动感。

优派Q20并不是传统意义上的微型投影机，相比于目前流行的小体积产品，它具有亮度更高， 画质更清晰，同时兼具智能系统以及光源长寿命的优势。

那么优派Q20的表现到底如何，让我们共同来感受一下的它的效果吧。

大芯片画面的魅力 细节飙升

首先我们来看看优派Q20最重要的画面表现情况。作物一款采用0.65"大尺寸DMD芯片的投影机，这种芯片的光通量更大，可提供更加透亮的画质。同时，在投影大面积画面时，小尺寸芯片画面放大会有明显的颗粒感虚化现象，而0.65"芯片则清晰依然。所以别看同是1080P的分辨率，其实差距还是很大的。我们来看看优派Q20的画面实拍。

从远到近 画面细节一直清晰

人物发丝刻画精细

颜色还原较为准确

颜色具有冲击力

通过实拍可以发现，优派Q20的画面亮度十分出色，因此画面色彩显得活力十足，同时这样是大芯片尺寸的功劳。并且优派Q20的色彩还原能力很出色，我们可以看出人物的肤色，食物的颜色都很真实。同时优派Q20的色温也并不像很多LED微型投影机一样显得偏高，它还是致力于还原人眼真实看到的颜色，并不会加入很多“滤镜色”进去。

动物羽毛清晰可见

至于细节方面，优派Q20展示出大尺寸芯片的能力，画面清晰，刻画能力很强。经常有朋友问我，为什么很多微型投影机玩游戏画面的颗粒感很强，其实这就是0.33英寸DMD芯片的弊端，而优派Q20展示画面就不会出现这样的情况，所以它配合游戏主机等产品是更适合的。从这幅图可以看出，动物的羽毛刻画足够清晰。

丰富的色彩管理能力

色彩效果 由你做主

同时优派Q20配置Dynamic Black技术，因此获得更有深度的图像。它会根据输入内容中不同场景的亮度自动检查并提供自定义的高对比度性能。优派Q20具备丰富的调节功能，用户可以针对色彩进行细腻的调校。

HDR效果 画面暗部细节丰富 战场的细节凸显

并且优派Q20 HDR显示技术，能真实还原信号中丰富的亮色信息，自动调节各个区域的亮度，为您呈现更明亮的白色以及更深邃的黑色，可带来更好的亮暗对比并呈现自然真实，更加鲜艳的画面。从上面的图可以看出，茶叶清晰，暗部的花纹也足够细致。

数据实测 亮度表现突出

看完了画面实拍，我们来看看优派Q20的数据实测效果。由于这款产品没有极度压缩机身的体积，所以它可以配置更多的LED固态光源组建，达到2300ANSI流明，同时实测我们发现其ANSI优化亮度为2142流明，峰值亮度为2358流明，超过了标称值。

其REC 709实测色域为126%，ANSI对比度为221:1，都属于优秀的水准。ANSI对比度并非全黑全白的对比度数值，而是更接近真实效果的对比度数据，一般来说大于200：1就可以展现清晰锐利的画面效果。

智能系统 操作流畅内容丰富

接下来我们来感受下，优派Q20的智能系统。其搭载四核CPU，并且拥有16GB emmc 存储空间，内置腾讯极光系统，拥有丰富的内容。同时其UI设计合理，运行流畅，基本用户喜欢使用什么APP也可以都可以自己安装，自由度很高。

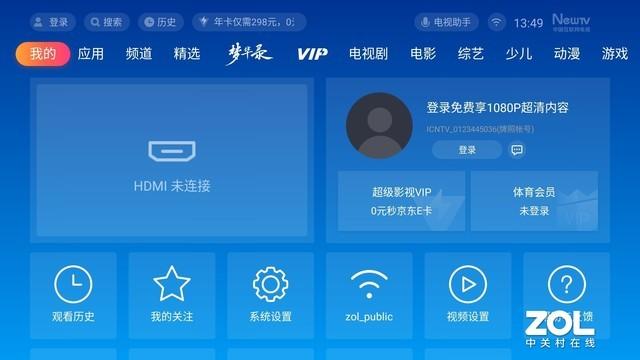

丰富的内容

调节页面

电视剧内容

综艺内容

少儿内容

自定义导航功能

该系统可以自定义丰富的标签，其内覆盖十分宽广，场景的电影电视剧，健身以及体育自然都有，此外它还支持儿童模式，可以针对孩子进行独特优化，避免孩子看到不适合的内容。

拥有少儿模式

对于少儿内容的设置

自动梯形校正 适合多样家庭环境

而在投影机画面校正方面，优派Q20投影机具备垂直自动梯形功能，同时支持侧投及四角校正，随意摆放，都能轻松获得方正完美画面。同时这款产品具有1.3X大变焦及垂直镜头位移，用户可以通过镜头上部的滑轮进行调整。其在2.5-3.3米之间都可以投影百寸画面，同时具备垂直镜头位移功能，不用移动投影机可以调节画面的高低位置，为安装提供更大的弹性及便利性。

支持梯形校正

手动梯形校正功能

边角校正效果

其他优势：JBL音箱+Type C接口

接下来我们来看看优派Q20的外观设计以及功能配置。其采用白色的设计，简约大气，至于风格就各有所爱，笔者不做太多评价。

白色风格

侧面的散热格栅

顶部的调校环

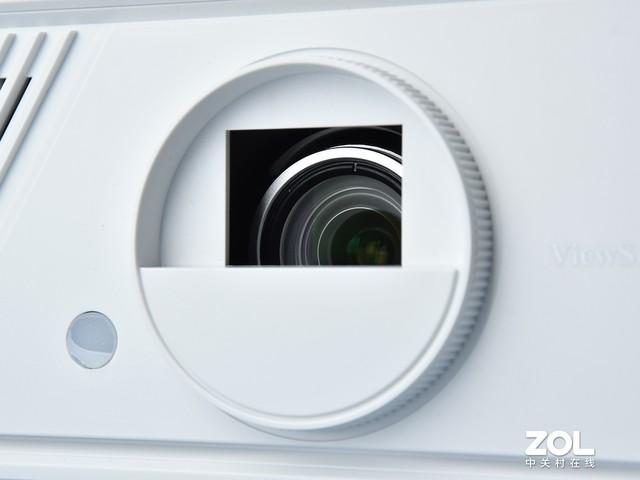

投影镜头

优派Q20内置6Wx2 JBL音效系统，JBL音响工程师团队专业的腔体设计及音色调校， 让您无论是看电影、MV还是演唱会直播，都将拥有全方位沉浸式影院级音效体验。

丰富的接口

此外它还具备Type C接口，更加方便各种移动便携设备的信号连接及视频分享(设备需要有Type C 信号输出功能)。通过和手机连接，可以发现其可以轻松实现有线投屏，这样更稳定，没有延迟。

Type C接口测试

遥控器 支持蓝牙语音/智能背光/抗菌

优派Q20的遥控器很有特点。这是一款支持蓝牙语音/智能背光/抗菌的遥控器。其拥有蓝牙、红外两种控制方式，遥控更轻松，蓝牙遥控支持语音识别，语音控制更惬意；遥控器内置重力感应装置，方便操控；同时遥控器表面带有银离子的特殊涂层提供通过TUV认证的抗菌能力，在娱乐的同时也关心您的健康。

黑暗环境下拿起遥控器，背光会自动亮起

蓝牙功能启动页面

此外优派20具有2.4G/5G 双频Wi-Fi。另外Q20也支持蓝牙音频输入，可以秒变蓝牙音响，另外，蓝牙输出功能也方便您连接蓝牙耳机或蓝牙音箱，可以轻松开启免打扰模式或构建影音中心。

最后值得一提的就是优派Q20可以实现即开即关功能：LED投影开机短时间即可达到峰值亮度，关机也无需漫长的散热等待，相较于传统灯泡投影机，这将是更加人性化及得心应手的操控方式。

综合点评：

综合来看优派Q20是一款画面很有竞争力的产品，它兼具了LED投影的长寿命优势，同时采用大芯片，避免了很多微型投影机画面噪点多的问题。同时其具有高亮效果， 画面颜色还原较为准确，整体的视觉冲击力强。同时优派Q20也是一款内置腾讯极光系统的智能投影机，在线追剧、投屏以及安装丰富的APP都没有问题。它的体积也并不大，和普通的投影机基本相当，虽然没有微型投影机的便携优势，但毕竟它的亮度高，芯片尺寸大，所以取舍哪一点就要看你的需求了。
