应用在触摸开关触控屏中的电容式触摸芯片

触摸开关是一种电子开关，使用时轻按开关按钮即可打开开关。松开手时，开关断开，内部结构由金属弹片受力弹动断开或者由电容值，电阻值等电气参数改变而控制。触摸开关一般是指应用触摸感应芯片原理设计的一种墙壁开关，是传统机械按键式墙壁开关的换代产品。更智能化、操作也更方便。

触摸开关

触摸开关的原理是通过人体的部位（比如手指）接进开关所产生的电容或电阻的波动，给芯片传递指令，由芯片控制开关电路，实现开启或者关闭用电器的目的。在开关用电器的过程中，人体不需要接触近距离接触高压电源。

触摸开关的原理主要有三种：

电阻触摸按键： 这种触摸按键的原理是基于人的组织（皮肤）表面含有大量的盐分和水，使自身带有导电性。当人体手指接触到触摸按键时，会改变电路中的电阻值，从而被检测到。

电容触摸按键： 这种触摸按键的原理是基于任何两个导电的物体之间都存在着感应电容。当人体手指靠近触摸按键时，会使总感应电容值增加，从而被检测到

感应式触摸开关： 使用感应原理检测触摸，通常应用于非接触式开关。

触摸开关的功能特点：

相互控制：房间里所有的灯都可以在每个开关上控制。

照明显示：房间里所有电灯的状态会在每一个开关上显示出来。

多种操作：可本位手动、红外遥控、异地操作（可以在其它房间控制本房间的灯）。

全关功能：可一键关闭房间里所有的电灯或关闭任何一个房间的灯。

断电保护：断电时所有的电灯将关闭，并有声音提示。

状态指示：可单独关闭开关上的状态指示灯，按任意键恢复，不影响其它开关操作。

红外遥控：可用红外遥控器远距离控制所有的开关。

记忆存储：内设IIC存储器，所有设定自动记忆。

快捷设定：方便、快捷设定各个开关的名称 。

触摸式开关优点：

1、安全性高：采用的是全封闭的设计方式，因此我们在使用过程中不容易出现损坏的现象。有较好的防水和防潮性，在使用中它不容易出现触电漏电等现象。

2、响应速度快，使用范围广

3、清洁方便：它的开关是触摸式的，面板很薄，同时还有相关的防落尘设计，清洁起来方便，无需特殊保养。

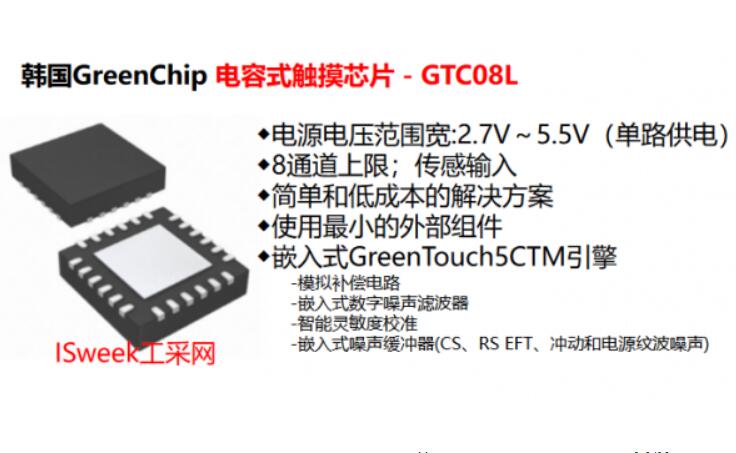

电容式触摸检测芯片 - GTC08L

由工采网代理提供的电容式触摸检测芯片 - GTC08L是一款非常适用于小功率音箱上超稳定超抗干扰低功耗八通道电容式触摸IC；可通过触摸实现各种逻辑功能控制；可以在发动机运行下进行8通道电容传感；对电磁兼容、电磁干扰、温湿度变化、电压干扰、温度漂移、湿度漂移等都有较强的抗干扰能力。不会对CS, RS,EFT，脉冲和功率纹波噪声等环境中发生的任何触摸应用产生任何问题。

具有独特的嵌入式GreenTouch5TM引擎算法，模拟补偿电路；嵌入式数字噪声滤波器拥有智能超高灵敏度校准；对电磁兼容、电磁干扰、温湿度变化、电压干扰、温度漂移、湿度漂移等都有较强的抗干扰能力；能够有效避免因环境因素变化引起的按键误触等情况。

不会对CS, RS,EFT，脉冲和功率纹波噪声等环境中发生的任何触摸应用产生任何问题；可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。

GTC08L可适用于2.7V～5.5V的宽电源电压范围；采用SOP-16L封装；提供了中断(INT)功能，减少了MCU与GTC08L之间的通信负载；具有各种智能传感功能，以确定有效的触摸错误或由各种环境噪声影响引起的灵敏度问题，这些传感方法将有助于使触键系统在较恶劣的条件下保持完好。操作简单、方便实用；电压范围宽，可在2.7V～5.5V（单路供电）之间任意选择；抗电源干扰及手机干扰特性好；近距离、多角度干扰情况下，触摸响应灵敏度及可靠性不受影响。

电容式触摸芯片 - GTC08L具有如下功能特点和优势：

★具有特殊的噪声消除滤波器，具有更强的噪声抑制能力，即使系统在恶劣的环境下运行，也能实现正确的触摸操作

★应用电路简单，外围器件少，加工方便，成本低

★低待机工作电流（没有负载） 极低的功耗

★专用管脚接外部电容调灵敏度；支持I2C接口；提供中断功能。

★具有内部电源复位功能用于重置。有足够的噪声抑制算法和各种保护电路，可以防止噪声和传感能力不足导致的错误触摸检测。

★GTC08L SIN输入有一个用于ESD保护的内部串联电阻。额外的外部串联电阻有利于防止由辐射噪声或电涌脉冲引起的异常动作。

★电源电压范围：2.7V～5.5V

★采用SOP-16L(9.90x3.90x1.40,e=1.27) 封装

韩国绿芯GreenChip电容式触摸芯片比国产芯片，具备更强大的抗干扰能力，符合国家强电测试标注，能过高压测试，能过注入电流测试，提供全面技术支持，提供样品和测试板，强大技术支持团队是您方案开发坚实后盾！长期现货供应，样品申请请登录工采网进行咨询。

ICman触摸芯片在86触摸开关的应用方案分享

86触摸开关是一种电器开关，也称为86型面板开关、86型墙壁开关。由于外形设计美观，操作简单，耐磨损，广泛应用于智能家居、现代办公室以及各类建筑中。

厦门晶尊微电子（ICman）提供的86触摸开关方案，采用电容式触摸技术，ICman专用触摸芯片能够轻松实现触摸感应功能，还兼备防水、防尘等安全特性。

用户只需触摸开关表面即可控制电路，无需物理按压，同时还能集成LED指示灯或其他智能功能（调光、多路控制、场景设置），设计灵活时尚，富有科技感，成为各类家电家器应用的理想选择。

可行的86触摸开关方案

解决触摸感应不准确不灵敏、遇水误触发的问题

ICman触摸芯片能够很好地实现86触摸开关方案，解决触摸感应不准确不灵敏、遇水误触发的问题，主要表现在：

技术指标：

ESD接触式8KV 空间放电15KV，EFT为4KV，CS为动态 10V。

高性能：

① 触摸感应：ICman触摸芯片满足工业级设计标准，触摸按键反应灵敏，一致性好，具有超强稳定性及抗干扰能力。设计简单易行，只需要调整电容，即可满足不同的灵敏度需求；

② 防水：开关表面或者手指沾到水，不会误触发。ICman触摸芯片不会因环境条件的改变或长期使用而发生变化，可以适应复杂多变的工作环境，提升用户产品使用体验。

芯片推荐

ICman触摸芯片型号推荐：

SC02E、SC02B、SC04B、SC09B等

ICman触摸芯片优势

提供高质量、高性价比的应用方案

ICman 触摸芯片实现的86触摸开关方案优势在于：

① 性价比高：高性能触摸芯片，有效地降低制造和售后成本；

② 可靠性好：芯片按照工业级设计，一致性好，有超强抗干扰能力和稳定性；

③ 有用的美学：设计简洁，体积小，安装方便，集成度高；

④ 专业专注：公司具有 21 年的触摸芯片设计、应用经验，解决问题能力强，技术服务优秀。

总之，在可靠性、一致性和抗干扰方面有着优秀表现的ICman触控芯片，可以有效实现86触摸开关需要的同时，还能提升产品的差异化和品牌附加值。

以上推荐仅供参考，具体可以根据产品实际需求，联系我们定制专属解决方案。

【END】
